FAB AF-серия - это промышленный контроллер компании ARRAY, который программируется при помощи FBD (логические блоки и функции). Любой человек, знакомый с логическими операциями может быстро освоить данное программирование при помощи бесплатного программного обеспечения. В концепции дизайна продуктов серии FAB традиционный раздельный контроллер ПЛК сочетается с устройством записи, на котором программа может быть записана напрямую с помощью функциональных клавиш на передней панели LCD, что позволяет снизить стоимость и обеспечить удобство для пользователей. Кроме того, контроллеры FAB могут выполнять локальную и удалённую интернет-связь и мониторинг, а также может использоваться с голосовым модулем для выполнения дистанционного управления телефоном, голосовых подсказок, автоматического набора и других функций. В настоящее время ARRAY FAB широко используется в различных областях, таких как промышленность, сельское хозяйство и автоматическое управление "умным домом". Этот контроллер можно использовать практически везде.
Тип | Питание | Входы | Выходы | Ссылка |
AF-10MR-A | AC100-240V | 6 AC входов | 4 релейных выхода | подробнее... |
AF-10MR-D | DC12-24V | 6 DC входов (цифровые и аналоговые) | 4 релейных выхода | подробнее... |

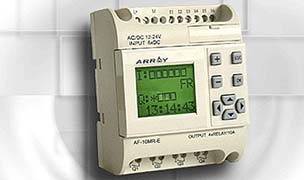

AF-10MR-E | AC14-20V/DC12-24V | 6 AC/DC входов | 4 релейных выхода | подробнее... |
AF-10MT-E | DC12-24V | 6 DC входов | 4 транзисторных выхода(NPN) | подробнее... |
AF-10MT-D | DC12-24V | 6 DC входов | 4 транзисторных выхода(NPN) | подробнее... |
AF-10MT-GD | DC12-24V | 6 DC входов | 4 транзисторных выхода(PNP) | подробнее... |

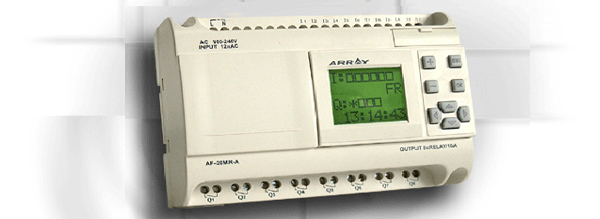

AF-20MR-A | AC100-240V | 12 AC входов | 8 релейных выходов | подробнее... |

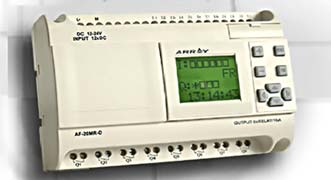

AF-20MR-D | DC12-24V | 12 DC входов(цифровые и аналоговые) | 8 релейных выходов | подробнее... |

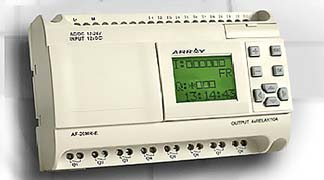

AF-20MR-E | AC14-20V/DC12-24V | 12 AC/DC входов | 8 релейных выходов | подробнее... |

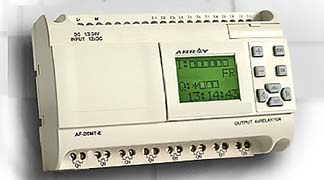

AF-20MT-E | DC12-24V | 12 DC входов | 8 транзисторных выходов(NPN) | подробнее... |

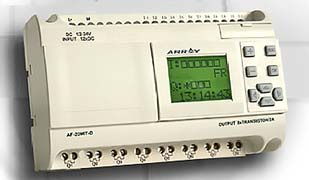

AF-20MT-D | DC12-24V | 12 DC входов | 8 транзисторных выходов(NPN) | подробнее... |

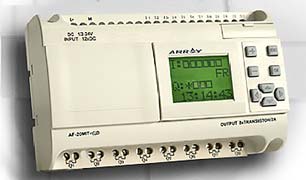

AF-20MT-GD | DC12-24V | 12 DC входов | 8 транзисторных выходов(PNP) | подробнее... |
Аксессуары | ||||
---|---|---|---|---|
Голосовой модуль | Телефонный голосовой модуль для FAB(AC & DC) | |||
AF-C232 | Кабель для соединения FAB и компьютером (profile plug type) | |||
AF-D232 | Кабель для соединения FAB и компьютером (frontispiece plug type) | |||
AF-C485 | Кабель для соединения FAB и RS485 bus, monitoring via net (profile plug type) | |||
AF-D485 | Кабель для соединения FAB и RS485 bus, monitoring via net (frontispiece plug type) | |||
AF-P485 | Интерфейс PC и RS485 monitoring via net | |||
AF(SR)-USB | USB/RS232 конвертер (DIN installation) | |||
AF-DUSB | Кабель для соединения FAB и PC USB port (frontispiece plug type) | |||
AF-S485 | RS232/RS485 converter (DIN installation) | |||
AF-COPY | Модуль копирования | |||
AF-LCD | Съемная LCD панель |
Питание | |
Номинальное напряжение: | AC110V-240V |
Частота сети: | 47-63Hz |
Входы: | |
Кол. входов: | 6 |
Цифровые входы: | 6 |
Аналоговые входы: | нет |
Входное напряжение: | AC 0-240V |
Входной сигнал логического нуля: | AC 0-40V <0.1mA |
Входной сигнал логической единицы: | AC 85-240V <0.2mA |
Выходы: | |
Количество выходов: | 4 |
Тип выходов | Реле |
Допустимое напряжение коммутации: | AC0-240V/DC0-24V |
Максимальный ток нагрузки: | резистивная 10A/индуктивная 2A |
Температурный режим: | |
Температура эксплуатации: | -20℃-70℃ |
Температура хранения: | -40℃~70℃ |
Частота коммутации | |
Механизм реле: | 10Hz |
Резистивная/небольшая нагрузка | 2Hz |
Максимальная нагрузка: | 0.5Hz |
Другие параметры: | |
Память часов (RTC) при 25℃ без внешнего питания: | 80 часов |
Часы (RTC) точность: | макс ±5s/сутки |
Защита: | IP20 |
Макс. количество функциональных блоков: | 127 |
Питание | |
Номинальное напряжение: | DC12/24V допустимое: DC10-28V |
Частота сети: | - |
Входы: | |
Кол. входов: | 6 |
Цифровые входы: | 6 |
Аналоговые входы: | 6 |
Входное напряжение: | DC 0-24V |
Входной сигнал логического нуля: | DC 0-5V <0.4mA |
Входной сигнал логической единицы: | DC 10-24V <1mA |
Выходы: | |
Количество выходов: | 4 |
Тип выходов | Реле |
Допустимое напряжение коммутации: | AC0-240V/DC0-24V |
Максимальный ток нагрузки: | резистивная 10A/индуктивная 2A |
Температурный режим: | |
Температура эксплуатации: | -20℃-70℃ |
Температура хранения: | -40℃~70℃ |
Частота коммутации | |
Механизм реле: | 10Hz |
Резистивная/небольшая нагрузка | 2Hz |
Максимальная нагрузка: | 0.5Hz |
Другие параметры: | |
Память часов (RTC) при 25℃ без внешнего питания: | 80 часов |
Часы (RTC) точность: | макс ±5s/сутки |
Защита: | IP20 |
Макс. количество функциональных блоков: | 127 |
Питание | |
Номинальное напряжение: | AC14-20V/DC12/24V допустимое: AC12-24V/DC10-28V |
Частота сети: | - |
Входы: | |
Кол. входов: | 6 |
Цифровые входы: | 6 |
Аналоговые входы: | - |
Входное напряжение: | DC 0-24V AC 0-24V |
Входной сигнал логического нуля: | AC 0-5V/ DC 0-5V <0.4mA |
Входной сигнал логической единицы: | AC 12-24V/DC 10-24V <1mA |
Выходы: | |
Количество выходов: | 4 |
Тип выходов | Реле |
Допустимое напряжение коммутации: | AC0-240V/DC0-24V |
Максимальный ток нагрузки: | резистивная 10A/индуктивная 2A |
Температурный режим: | |
Температура эксплуатации: | -20℃-70℃ |
Температура хранения: | -40℃~70℃ |
Частота коммутации | |
Механизм реле: | 10Hz |
Резистивная/небольшая нагрузка | 2Hz |
Максимальная нагрузка: | 0.5Hz |
Другие параметры: | |
Память часов (RTC) при 25℃ без внешнего питания: | 80 часов |
Часы (RTC) точность: | макс ±5s/сутки |
Защита: | IP20 |
Макс. количество функциональных блоков: | 127 |
Питание | |
Номинальное напряжение: | DC12/24V допустимое: DC10-28V |
Частота сети: | - |
Входы: | |
Кол. входов: | 6 |
Цифровые входы: | 6 |
Аналоговые входы: | - |
Входное напряжение: | DC 0-24V |
Входной сигнал логического нуля: | DC 0-5V <0.5mA |
Входной сигнал логической единицы: | DC 10-24V <1mA |
Выходы: | |
Количество выходов: | 4 |
Тип выходов | Транзисторные NPN |
Допустимое напряжение коммутации: | ≤DC 80 V |
Максимальный ток нагрузки: | 2 A |
Температурный режим: | |
Температура эксплуатации: | -20℃-70℃ |
Температура хранения: | -40℃~70℃ |
Частота коммутации | |
Механизм реле: | 10Hz |
Резистивная/небольшая нагрузка | 2Hz |
Максимальная нагрузка: | 0.5Hz |
Другие параметры: | |
Память часов (RTC) при 25℃ без внешнего питания: | 80 часов |
Часы (RTC) точность: | макс ±5s/сутки |
Защита: | IP20 |
Макс. количество функциональных блоков: | 127 |
Питание | |
Номинальное напряжение: | DC12/24V допустимое: DC10-28V |
Частота сети: | - |
Входы: | |
Кол. входов: | 6 |
Цифровые входы: | 6 |
Аналоговые входы: | 6 DC 0-10V <1mA |
Входное напряжение: | DC 0-24V |
Входной сигнал логического нуля: | DC 0-5V <0.4mA |
Входной сигнал логической единицы: | DC 10-24V <1mA |
Выходы: | |
Количество выходов: | 4 |
Тип выходов | Транзисторные NPN |
Допустимое напряжение коммутации: | ≤DC 80 V |
Максимальный ток нагрузки: | 2 A |
Температурный режим: | |
Температура эксплуатации: | -20℃-70℃ |
Температура хранения: | -40℃~70℃ |
Частота коммутации | |
Механизм реле: | 10Hz |
Резистивная/небольшая нагрузка | 2Hz |
Максимальная нагрузка: | 0.5Hz |
Другие параметры: | |
Память часов (RTC) при 25℃ без внешнего питания: | 80 часов |
Часы (RTC) точность: | макс ±5s/сутки |
Защита: | IP20 |
Макс. количество функциональных блоков: | 127 |
Питание | |
Номинальное напряжение: | DC12/24V допустимое: DC10-28V |
Частота сети: | - |
Входы: | |
Кол. входов: | 6 |
Цифровые входы: | 6 |
Аналоговые входы: | 6 DC 0-10V <1mA |
Входное напряжение: | DC 0-24V |
Входной сигнал логического нуля: | DC 0-5V <0.4mA |
Входной сигнал логической единицы: | DC 10-24V <1mA |
Выходы: | |
Количество выходов: | 4 |
Тип выходов | Транзисторные PNP |
Допустимое напряжение коммутации: | ≤DC 80 V |
Максимальный ток нагрузки: | 2 A |
Температурный режим: | |
Температура эксплуатации: | -20℃-70℃ |
Температура хранения: | -40℃~70℃ |
Частота коммутации | |
Механизм реле: | 10Hz |
Резистивная/небольшая нагрузка | 2Hz |
Максимальная нагрузка: | 0.5Hz |
Другие параметры: | |
Память часов (RTC) при 25℃ без внешнего питания: | 80 часов |
Часы (RTC) точность: | макс ±5s/сутки |
Защита: | IP20 |
Макс. количество функциональных блоков: | 127 |
Питание | |
Номинальное напряжение: | AC110V-240V |
Частота сети: | 47-63Hz |
Входы: | |
Кол. входов: | 12 |
Цифровые входы: | 12 |
Аналоговые входы: | нет |
Входное напряжение: | AC 0-240V |
Входной сигнал логического нуля: | AC 0-40V <0.1mA |
Входной сигнал логической единицы: | AC 85-240V <0.2mA |
Выходы: | |
Количество выходов: | 8 |
Тип выходов | Реле |
Допустимое напряжение коммутации: | AC0-240V/DC0-24V |
Максимальный ток нагрузки: | резистивная 10A/индуктивная 2A |
Температурный режим: | |
Температура эксплуатации: | -20℃-70℃ |
Температура хранения: | -40℃~70℃ |
Частота коммутации | |
Механизм реле: | 10Hz |
Резистивная/небольшая нагрузка | 2Hz |
Максимальная нагрузка: | 0.5Hz |
Другие параметры: | |
Память часов (RTC) при 25℃ без внешнего питания: | 80 часов |
Часы (RTC) точность: | макс ±5s/сутки |
Защита: | IP20 |
Макс. количество функциональных блоков: | 127 |
Питание | |
Номинальное напряжение: | DC12/24V допустимое: DC10-28V |
Частота сети: | - |
Входы: | |
Кол. входов: | 12 |
Цифровые входы: | 12 |
Аналоговые входы: | 12 / 0-10V <0.3mA |
Входное напряжение: | DC 0-24V |
Входной сигнал логического нуля: | DC 0-5V <0.4mA |
Входной сигнал логической единицы: | DC 10-24V <1mA |
Выходы: | |
Количество выходов: | 8 |
Тип выходов | Реле |
Допустимое напряжение коммутации: | AC0-240V/DC0-24V |
Максимальный ток нагрузки: | резистивная 10A/индуктивная 2A |
Температурный режим: | |
Температура эксплуатации: | -20℃-70℃ |
Температура хранения: | -40℃~70℃ |
Частота коммутации | |
Механизм реле: | 10Hz |
Резистивная/небольшая нагрузка | 2Hz |
Максимальная нагрузка: | 0.5Hz |
Другие параметры: | |
Память часов (RTC) при 25℃ без внешнего питания: | 80 часов |
Часы (RTC) точность: | макс ±5s/сутки |
Защита: | IP20 |
Макс. количество функциональных блоков: | 127 |
Питание | |
Номинальное напряжение: | AC14-20V/DC12/24V допустимое: AC12-24V/DC10-28V |
Частота сети: | - |
Входы: | |
Кол. входов: | 12 |
Цифровые входы: | 12 |
Аналоговые входы: | - |
Входное напряжение: | DC 0-24V AC 0-24V |
Входной сигнал логического нуля: | AC 0-5V/ DC 0-5V <0.4mA |
Входной сигнал логической единицы: | AC 12-24V/DC 10-24V <1mA |
Выходы: | |
Количество выходов: | 8 |
Тип выходов | Реле |
Допустимое напряжение коммутации: | AC0-240V/DC0-24V |
Максимальный ток нагрузки: | резистивная 10A/индуктивная 2A |
Температурный режим: | |
Температура эксплуатации: | -20℃-70℃ |
Температура хранения: | -40℃~70℃ |
Частота коммутации | |
Механизм реле: | 10Hz |
Резистивная/небольшая нагрузка | 2Hz |
Максимальная нагрузка: | 0.5Hz |
Другие параметры: | |
Память часов (RTC) при 25℃ без внешнего питания: | 80 часов |
Часы (RTC) точность: | макс ±5s/сутки |
Защита: | IP20 |
Макс. количество функциональных блоков: | 127 |
Питание | |
Номинальное напряжение: | DC12/24V допустимое: DC10-28V |
Частота сети: | - |
Входы: | |
Кол. входов: | 12 |
Цифровые входы: | 12 |
Аналоговые входы: | - |
Входное напряжение: | DC 0-24V |
Входной сигнал логического нуля: | DC 0-5V <0.5mA |
Входной сигнал логической единицы: | DC 10-24V <1mA |
Выходы: | |
Количество выходов: | 8 |
Тип выходов | Транзисторные NPN |
Допустимое напряжение коммутации: | ≤DC 80 V |
Максимальный ток нагрузки: | 2 A |
Температурный режим: | |
Температура эксплуатации: | -20℃-70℃ |
Температура хранения: | -40℃~70℃ |
Частота коммутации | |
Механизм реле: | 10Hz |
Резистивная/небольшая нагрузка | 2Hz |
Максимальная нагрузка: | 0.5Hz |
Другие параметры: | |
Память часов (RTC) при 25℃ без внешнего питания: | 80 часов |
Часы (RTC) точность: | макс ±5s/сутки |
Защита: | IP20 |
Макс. количество функциональных блоков: | 127 |
Питание | |
Номинальное напряжение: | DC12/24V допустимое: DC10-28V |
Частота сети: | - |
Входы: | |
Кол. входов: | 12 |
Цифровые входы: | 12 |
Аналоговые входы: | 12 DC 0-10V <1mA |
Входное напряжение: | DC 0-24V |
Входной сигнал логического нуля: | DC 0-5V <0.4mA |
Входной сигнал логической единицы: | DC 10-24V <1mA |
Выходы: | |
Количество выходов: | 8 |
Тип выходов | Транзисторные NPN |
Допустимое напряжение коммутации: | ≤DC 80 V |
Максимальный ток нагрузки: | 2 A |
Температурный режим: | |
Температура эксплуатации: | -20℃-70℃ |
Температура хранения: | -40℃~70℃ |
Частота коммутации | |
Механизм реле: | 10Hz |
Резистивная/небольшая нагрузка | 2Hz |
Максимальная нагрузка: | 0.5Hz |
Другие параметры: | |
Память часов (RTC) при 25℃ без внешнего питания: | 80 часов |
Часы (RTC) точность: | макс ±5s/сутки |
Защита: | IP20 |
Макс. количество функциональных блоков: | 127 |
Питание | |
Номинальное напряжение: | DC12/24V допустимое: DC10-28V |
Частота сети: | - |
Входы: | |
Кол. входов: | 6 |
Цифровые входы: | 6 |
Аналоговые входы: | 6 DC 0-10V <1mA |
Входное напряжение: | DC 0-24V |
Входной сигнал логического нуля: | DC 0-5V <0.4mA |
Входной сигнал логической единицы: | DC 10-24V <1mA |
Выходы: | |
Количество выходов: | 4 |
Тип выходов | Транзисторные PNP |
Допустимое напряжение коммутации: | ≤DC 80 V |
Максимальный ток нагрузки: | 2 A |
Температурный режим: | |
Температура эксплуатации: | -20℃-70℃ |
Температура хранения: | -40℃~70℃ |
Частота коммутации | |
Механизм реле: | 10Hz |
Резистивная/небольшая нагрузка | 2Hz |
Максимальная нагрузка: | 0.5Hz |
Другие параметры: | |
Память часов (RTC) при 25℃ без внешнего питания: | 80 часов |
Часы (RTC) точность: | макс ±5s/сутки |
Защита: | IP20 |
Макс. количество функциональных блоков: | 127 |
№ | Наименование | Ссылка | |
---|---|---|---|
1 |
Краткое описание серии ARRAY FAB GIANT: AF-10MR-A, AF-10MR-E, AF-10MR-E, AF-10MT-D, AF10MT-GD, AF-20MR-A, AF20MR-E, AF-20MT-D, AF-20MT-GD | ||
3 |
Инструкция по эксплуатации FAB GIANT: AF-10MR-A, AF-10MR-E, AF-10MR-E, AF-10MT-D, AF10MT-GD, AF-20MR-A, AF-20MR-E, AF-20MT-D, AF-20MT-GD | Русский | |
5 |
Программное обеспечение QUICK II для контроллеров FAB GIANT | ||
7 |
Программное обеспечение SCADA для управления сетью из контроллеров FAB GIANT | ||
8 |
Описание ПО QUICK II | ||
9 |
Описание ПО SCADA | ||
10 | OPC сервер для FAB GIANT | Скачать |
