Bosch Rexroth

Пропорциональный клапан с обратной связью DBETBX-1X/250G24-37Z4M-38

клапан DBETBX-1X/250G24-37Z4M-38

Особенности:

  • Клапаны прямого управления с обратной связью по положению для ограниченного давления в системе
  • Контроль позиции с помощью высокой магнитной силы с малым гистерезисом <0,3% (Смотрите технические параметры и характеристические кривые)
  • Ограничение давления в пределах безопасного уровня даже с неисправной элетроникой.
  • Размеры монтажного отверстия в соответствии с ISO 4401-03-02-0-94
  • Разъем подключения для соленоида в соответствии с  DIN 43650-AM2 и разъем подключения для датчика положения включен в комплектацию
  • Данные по внешней электронике включения: UB = 24 Vnom DC

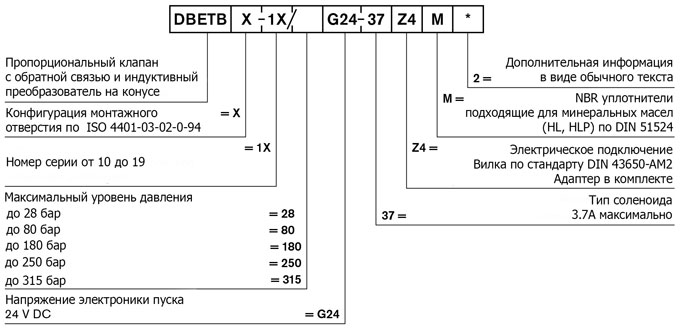

  Настройка кривой клапана N

схема клапана



Полный перечень поставляемой продукции Bosch Rexroth смотрите здесь...

Артикул Описание
Пропорциональные распределители прямого действия с электрической обратной связью Bosch Rexroth 4WRP & 4WRPE (Серия 2X) 4WRP & 4WRPE
0811404001 4WRP 10 E63S-1X/G24Z4/M
0811403001 4WRP 10 EA63S-1X/G24Z4/M
0811404140 4WRPE 6 E18SJ-2X/G24K0/A1M
0811404141 4WRPE 6 E32SJ-2X/G24K0/A1M
0811404142 4WRPE 6 W18SJ-2X/G24K0/A1M
0811404143 4WRPE 6 W32SJ-2X/G24K0/A1M
Быстродейственные пропорциональные распределители прямого действия с электрической обратной связью Bosch Rexroth 4WRPE (Серия 3X) 4WRPE (Серия 3X)
R901396513 4WRPE 10 E50SJ-3X/M/24A1
R901396516 4WRPE 10 E80SJ-3X/M/24A1
R901396520 4WRPE 10 EA80SJ-3X/M/24A1
R901401546 4WRPE 10 V50S-3X/M/24A1
R901392641 4WRPE 10 V80S-3X/M/24A1
R901396518 4WRPE 10 W6-50SJ-3X/M/24A1
R901396519 4WRPE 10 W6-80SJ-3X/M/24A1
Быстродейственные пропорциональные распределители прямого действия с электрической обратной связью Bosсh Rexroth 4WRPH & 4WRPEH (Серия 2X) 4WRPH & 4WRPEH
0811404801 4WRPEH 10 C3 B100L-2X/G24K0/A1M
0811404817 4WRPEH 10 C3 B100L-2X/G24K0/F1M
0811404800 4WRPEH 10 C3 B50L-2X/G24K0/A1M
0811404803 4WRPEH 10 C4 B100L-2X/G24K0/A1M
0811404802 4WRPEH 10 C4 B50L-2X/G24K0/A1M
0811404061 4WRPH 10 C4 B100L-2X/G24Z4/M
0811404034 4WRPH 6 C3 B12L-2X/G24Z4/M
0811404047 4WRPH 6 C3 B15P-2X/G24Z4/M
0811404035 4WRPH 6 C3 B24L-2X/G24Z4/M
0811404036 4WRPH 6 C3 B40L-2X/G24Z4/M
0811404039 4WRPH 6 C4 B40L-2X/G24Z4/M
Быстродейственные пропорциональные распределители прямого действия с электрической обратной связью Bosсh Rexroth 4WRPEH (Серия 3X) Bosсh Rexroth 4WRPEH (Серия 3X)
R901382345 4WRPEH 6 C3B04L-3X/M/24A1
R901382312 4WRPEH 6 C3B12L-3X/M/24A1
R901382348 4WRPEH 6 C3B12L-3X/M/24F1
R901382323 4WRPEH 6 C3B15P-3X/M/24A1
R901382313 4WRPEH 6 C3B24L-3X/M/24A1
R901382349 4WRPEH 6 C3B24L-3X/M/24F1
R901382315 4WRPEH 6 C3B40L-3X/M/24A1
R901382350 4WRPEH 6 C3B40L-3X/M/24F1
R901382318 4WRPEH 6 C4B12L-3X/M/24A1
R901382346 4WRPEH 6 C4B24L-3X/M/24A1
R901382319 4WRPEH 6 C4B40L-3X/M/24A1
R901382354 4WRPEH 6 CB40L-3X/M/24F1
Быстродейственные пропорциональные распределители прямого действия с электрической обратной связью и OBE Bosсh Rexroth 4WRREH 4WRREH
0811404720 4WRREH 6 V B 40L -1X/G24K0/B5M
0811404723 4WRREH 6 V B 8L -1X/G24K0/B5M
Пропорциональные распределители прямого действия без электрической обратной связи Bosсh Rexroth 4WRA & 4WRA 4WRA & 4WRA
R900921739 4WRA 10 E30-2X/G24N9K4/V
R900902097 4WRA 10 E60-2X/G24N9K4/V
R900907650 4WRA 10 W60-2X/G24N9K4/V
R900902940 4WRA 6 E30-2X/G24N9K4/V
R900558356 4WRAE 10 E60-2X/G24N9K31/A1V
R900900988 4WRAE 10 W60-2X/G24N9K31/A1V
R900909389 4WRAE 6 E15-2X/G24N9K31/A1V
R900558355 4WRAE 6 E30-2X/G24N9K31/A1V
R900900987 4WRAE 6 W30-2X/G24N9K31/A1V
Пропорциональные распределители прямого действия с прямым управлением Bosсh Rexroth 4WRA(E)B Bosh Rexroth 4WRA(E)B
R978916804 4WRAB6E03-1X/G12N9K4/MR
R978910358 4WRAB6E06-1X/G12N9K4/MR
R978879705 4WRAB6E12-1X/G12N9K4/MR
R978898190 4WRAB6E25-1X/G12N9K4/MR
R978879339 4WRAB6E25-1X/G24N9K4/MR
R978911432 4WRAB6EA12-1X/G12N9K4/MR
R978911679 4WRAB6W03-1X/G12N9K4/MR
R978908145 4WRAB6W12-1X/G12N9DA/MR
R978891597 4WRAB6W12-1X/G12N9K4/MR
R978877472 4WRAB6W25-1X/G12N9K4/MR
R978879310 4WRAEB6E12-1X/G24N9DK26/MR
R978878558 4WRAEB6E25-1X/G24N9DK26/MR
R978890224 4WRAEB6EA25-1X/G24N9DK26/MR
R978878559 4WRAEB6W25-1X/G24N9DK26/MR
R978879793 4WRAEB6WA25-1X/G24N9DK26/MR
Пропорциональные распределители прямого действия с электрической обратной связью Bosсh Rexroth 4WREE
R900954092 4WRE 6 E16-2X/G24K4/V
R900927232 4WREE 10 E1-75-2X/G24K31/A1V
R900927231 4WREE 10 E50-2X/G24K31/A1V
R900927230 4WREE 10 E75-2X/G24K31/A1V
R900927235 4WREE 10 V50-2X/G24K31/A1V
R900924607 4WREE 10 V75-2X/G24K31/A1V
R900927234 4WREE 10 W1-75-2X/G24K31/A1V
R900931371 4WREE 10 W50-2X/G24K31/A1V
R900927233 4WREE 10 W75-2X/G24K31/A1V
R900912156 4WREE 6 E08-2X/G24K31/A1V
R900920567 4WREE 6 E16-2X/G24K31/A1V
R900907114 4WREE 6 E32-2X/G24K31/A1V
R900925733 4WREE 6 E32-2X/G24K31/F1V
R900913433 4WREE 6 EA16-2X/G24K31/A1V
R900909367 4WREE 6 V08-2X/G24K31/A1V
R900931195 4WREE 6 V1-16-2X/G24K31/A1V
R900907440 4WREE 6 V16-2X/G24K31/A1V
R900911681 4WREE 6 V32-2X/G24K31/A1V
R900926747 4WREE 6 V32-2X/G24K31/F1V
R900923000 4WREE 6 W08-2X/G24K31/A1V
R900925657 4WREE 6 W16-2X/G24K31/A1V
R900911004 4WREE 6 W32-2X/G24K31/A1V
Быстродейственные распределители прямого действия с пилотной обратной связью Bosсh Rexroth 4WRVE 4WRVE
0811404690 4WRVE 10 V55M-2X/G24K0/B5M
0811404691 4WRVE 10 V85M-2X/G24K0/B5M
0811404291 4WRVE 16 V200M-2X/G24K0/B5M
0811404445 4WRVE 25 V370M-2X/G24K0/B5M
Быстродейственные пропорциональные распределители прямого действия с пилотным управлением Bosсh Rexroth 4WRKE
R900249554 4WRKE 25 W8-350L-3X/6EG24K31/A1D3M
Быстродейственные пропорциональные распределители прямого действия с пилотным управлением и электрической обратной связью Bosсh Rexroth 4WRLE серии 4X 4WRLE серии 4X
R901477667 4WRLE 10 V100L-4X/MPT/24A1
R901183919 4WRLE 10 V100L-4X/MXY/24A1
R901472162 4WRLE 10 V60L-4X/MPT/24A1
R901192880 4WRLE 10 V60L-4X/MXY/24A1
R901467306 4WRLE 16 V1-150L-4X/MPT/24A1
R901473285 4WRLE 16 V1-250L-4X/MPT/24A1
R901405523 4WRLE 16 V150L-4X/MPT/24A1
R901157861 4WRLE 16 V150L-4X/MXY/24A1
R901404432 4WRLE 16 V250L-4X/MPT/24A1
R901404331 4WRLE 16 V250L-4X/MXY/24A1
R901478128 4WRLE 25 V400L-4X/MPT/24A1
R901404337  4WRLE 25 V400L-4X/MXY/24A1
Быстродейственные пропорциональные распределители прямого действия с пилотным управлением и электрической обратной связью Bosсh Rexroth 4WRLE серии 3X
0811404715 4WRLE 10 E1-80SJ-3X/G24ETK0/A1M
0811404701 4WRLE 10 E1-80SJ-3X/G24K0/A1M
0811404713 4WRLE 10 E80SJ-3X/G24ETK0/A1M
0811404700 4WRLE 10 E80SJ-3X/G24K0/A1M
0811404673 4WRLE 10 V1-85M-3X/G24ETK0/A1M
0811404653 4WRLE 10 V85M-3X/G24K0/A1M
0811404711 4WRLE 10 W4-80SJ-3X/G24K0/A1M
0811404707 4WRLE 10 W80SJ-3X/G24ETK0/A1M
0811404306 4WRLE 16 E1Z180SJ-3X/G24K0/A1M
0811404319 4WRLE 16 EZ180SJ-3X/G24ETK0/A1M
0811404305 4WRLE 16 EZ180SJ-3X/G24K0/A1M
0811404270 4WRLE 16 Q4-200M-3X/G24ETK0/A1M
0811404276 4WRLE 16 Q4-200M-3X/G24K0/A1M
R901102544 4WRLE 16 W1-180SJ-3X/G24K0/A1M
0811404273 4WRLE 16 W1-200M-3X/G24EK0/A1WX02M-779
0811404308 4WRLE 16 W1Z180SJ-3X/G24K0/A1M
0811404328 4WRLE 16 W4Z180SJ-3X/G24ETK0/A1M
0811404320 4WRLE 16 W5-180SJ-3X/G24K0/A1M
0811404307 4WRLE 16 WZ180SJ-3X/G24K0/A1M
0811404481 4WRLE 25 EZ350SJ-3X/G24ETK0/A1M
0811404454 4WRLE 25 EZ350SJ-3X/G24K0/A1M
0811404457 4WRLE 25 W1Z350SJ-3X/G24K0/A1M
0811404472 4WRLE 25 W4Z350SJ-3X/G24K0/A1M
0811404456 4WRLE 25 WZ350SJ-3X/G24K0/A1M
0811404435 4WRLE 25 X370M-3X/G24EK0/A1M-812
0811404434 4WRLE 25 X370M-3X/G24ETK0/A1M-812
0811404438 4WRLE 27 Q4-430M-3X/G24ETK0/A1M
0811404442 4WRLE 27 Q4-430M-3X/G24TK0/A1M
4/3 Быстродейственные пропорциональные распределители прямого действия со встроенной управляющей электроникой Bosсh Rexroth 4WRSE 4WRSE
R900579286 4WRSE 10 V80-3X/G24K0/A1V
4/2, 4/3 Быстродейственные пропорциональные распределители прямого действия с пилотным управлением без  электрической обратной связи Bosh Rexroth 4WRZE 4WRZE
R900947411 4WRZ 16 E150-7X/6EG24N9EK4/D3V
R900944363 4WRZ 16 E150-7X/6EG24N9ETK4/D3V
R900945912 4WRZ 25 W8-325-7X/6EG24N9ETK4/D3V
R900952143 4WRZE 10 W6-50-7X/6EG24N9ETK31/F1D3V
R900932993 4WRZE 10 W6-85-7X/6EG24N9ETK31/A1D3V
R900945995 4WRZE 16 E150-7X/6EG24N9ETK31/A1V
R900953095 4WRZE 25 E220-7X/6EG24N9ETK31/A1D3V
R900940842 4WRZE 25 W6-325-7X/6EG24N9ETK31/A1V
5/3 быстродейственные пропорциональные распределители прямого действия с прямым управлением с интегрированной управляющей электроникой OBE Bosсh Rexroth 5WRPE
0811402107 5WRPE 10 F1B 70L -2X/G24K0/A1M
Пропорциональный DIN дроссельный клапан Bosh Rexroth 2WFCE серии 1X  2WFCE серии 1X
R901436207 2WFCE 16 S160L-1X/M/24A1
R901436213 2WFCE 25 S330L-1X/M/24A1
R901436312 2WFCE 32 S650L-1X/M/24A1
R901436317 2WFCE 40 S940L-1X/M/24A1
R901436321 2WFCE 50 S1500L-1X/M/24A1
Пропорциональный DIN дроссельный кассетный клапан с индукционным преобразователем Bosh Rexroth FESX FESX
0811402452 FESX 16CA-1X/125LZ4M
0811402515 FESX 25CA-1X/210LZ4M
0811402614 FESX 32CA-1X/320LZ4M
0811402620 FESX 40CA-1X/500LZ4M
0811402633 FESX 50CA-1X/980LZ4M
Пропорциональный редукционный клапан с положительной обратной связью (Lvdt AC/AC) Bosсh Rexroth DBETBX DBETBX
0811402003 DBETBX-1X/180G24-37Z4M
Пропорциональный редукционный клапан с пилотным управлением Bosh Rexroth DBE6X Bosсh Rexroth DBE6X
0811402043 DBE 6X-1X/315G24-8NZ4M
Пропорциональный редукционный клапан с пилотным управлением Bosсh Rexroth DBEE6 DBEE6
R901323940 DBEE 6-2X/315G24K31A1M
Пропорциональный редукционный клапан с линейной кривой (Lvdt AC/AC) Bosсh Rexroth DBETFX DBETFX
0811402021 DBETFX-1X/250G24-27NZ4M
Пропорциональный редукционный клапан Bosсh Rexroth DBETX  DBETX
0811402031 DBETX-1X/180G24-25NZ4M
0811402017 DBETX-1X/180G24-8NZ4M
0811402019 DBETX-1X/250G24-8NZ4M
0811402032 DBETX-1X/315G24-25NZ4M
0811402016 DBETX-1X/315G24-8NZ4M
Пропорциональный редукционный клапан Bosсh Rexroth DBETA DBETA
R901338404 DBETA-6X/P200G24K31A1V
R901347334 DBETA-6X/P200G24K31F1V
R901352135 DBETA-6X/P350G24K31A1V
R901347337 DBETA-6X/P350G24K31F1V
Пропорциональный редукционный клапан с прямым управлением Bosсh Rexroth DBET & DBETE DBET & DBETE
R901000846 DBET-6X/200G24K4V
R901000847 DBET-6X/315G24K4V
R901000848 DBET-6X/350G24K4V
R901029968 DBETE-6X/200G24K31A1V
R901029969 DBETE-6X/315G24K31A1V
R901029970 DBETE-6X/350G24K31A1V
Пропорциональный редукционный клапан с пилотным управлением Bosh Rexroth DBEME DBEME
R901363308 DBEME 10-7X/315YG24K31A1V
Пропорциональный редукционный клапан с пилотным управлением Bosсh Rexroth DRE6X DRE6X
0811402055 DRE 6X-1X/175MG24-8NZ4M
0811402058 DRE 6X-1X/310MG24-8NZ4M
Пропорциональный редукционный клапан с пилотным управлением и индуктивным преобразователем положения Bosсh Rexroth DREB6X DREB6X
0811402051 DREB 6X-1X/175MG24-25Z4M
Пропорциональный редукционный клапан с пилотным управлением Bosсh Rexroth DREBE6X DREBE6X
0811402080 DREBE 6X-1X/175MG24K31A1M
0811402083 DREBE 6X-1X/175MG24K31F1M
0811402081 DREBE 6X-1X/310MG24K31A1M
Пропорциональный редукционный клапан с пилотным управлением Bosh Rexroth DRE(M) and DRE(M)E DRE(M) and DRE(M)E
R901272516 DREE 10-6X/200YMG24K31A1M
R901278309 DREE 10-6X/315YMG24K31A1M
R901298578 DREM 10-6X/315YMG24K4M
Пропорциональный редукционный клапан с прямым управлением Bosсh Rexroth 3DREP & 3DREPE 3DREP & 3DREPE
R900955887 3DREP 6 C-2X/25EG24N9K4/M
R901205987 3DREP 6 C-2X/25EG24N9K4/M-674
R900929529 3DREP 6 C-2X/25EG24N9K4/V
R900925526 3DREPE 6 A-2X/25EG24N9K31/A1V
R900925484 3DREPE 6 C-2X/25EG24N9K31/A1V
R900958848 3DREPE 6 C-2X/25EG24N9K31/F1M
R900926984 3DREPE 6 C-2X/25EG24N9K31/F1V
Пропорциональный редукционный клапан с пилотным управлением Bosсh Rexroth ZDREE ZDREE
R901198302 ZDREE 10 VP2-2X/200XLMG24K31A1M
Стандартные гидравлические коллекторы
R978908745 ABM6PN-1X/02D2-01GM
R978908747 ABM6PN-1X/04D2-01GM
R900561484 4WE 6 JB6X/EG24N9Z4
R900575935 4WRSE10E50-3X/G24K0/A1V
R900575935 4WRSE10E50-3X/G24K0/A1V
