Пневматические системы для автоматизации производства являются одними из самых дешевых и простых в использовании. Компания Mindman производит все необходимое для пневмосистем и комплектующие к ним - пневмоцилиндры, системы подготовки воздуха, электро и сервоприводы, пневматические распределители и клапаны, манометры, пневмокаретки, датчики давления
Пневмоцилиндры
MFC-1027T
MCQA-11-40-50M-G
MCQA-11-100-65M
MCQV2-11-40-700M-LB +RCA(2M)*2+HV1*2
MCQA-11-100-65M
1308080071
10 PMCQA1110065M
MCGB03-16-50
MCMI-11-20-100
MVMB-300-4B1-25/30-BSP
MCQV2-11-63-150M
MCMJ-11-10*100M-B
MCQV2-11-40-700M-LB +RCA(2M)*2+HV1*2; XA01; 0.05~1 MPA
MCGJ-12-20-15
MCGB-03-63-75 BSP
PMCQI211100400M
PMCQI21180200
PMCSS25100G
MCGJ-12-20-25
MCGJ-12-20-20
MCGJ-12-20-15
MCGJ-12-20-10
MCGJ-12-20-10M
MCGJ-12-25-20
MCGJ-12-25-15
MCQA-11-40-50M-G
PMCQA118050
PMCQA11125310
MCQA-11-150-260 G+CB
МСМI-11-16-50
МСМI-11-20-80
МСМI-11-25-75
МСМI-11-25-100
МСМI-11-25-125
МСМI-11-25-150
МСМA-11-32-150
МСQV-11-40-50M
МСQV-11-50-100M
PMCMA1132080
PMCQA114050M
PMCGB032530
MCCG-11-40-75M
Блоки подготовки воздуха
PMACP401-10ADBSP
PMACP300-10A-BSP
Датчики
RCM Датчик переключатель Reedschalter 5-240 V DC/AC
RCE1-QD Датчик положения цилиндра
MP42P-04-F3-QD Цифровой датчик давления (высокой точности)
MPS-6A Датчик давления PT1/8", 5-220V AC/DC, 50mA
PRCA Датчик переключатель RCA 5-230VDC/VAC, 100mA
PRCB Датчик Reed switch RCB 5-230VDC/VAC, 100mA
MP20C-04-F3 Датчик давления (высокой точности)
RCE1 Датчик герконовый
RCE1-QD Датчик положения цилиндра
Соленоидные клапаны
MVSC-300-4E2
PMVSC2204E1D24 Клапан Solenoid actuated valve 5/2 "G1/4"" ,24V DC"
PMVSC4604E2A24 клапан с катушками и разъемами
PMVSC2604E1D24 Клапан Valve series MVSC G1/4", 24V DC
PMVSC2604E1A220 Клапан Valve series MVSC G1/4", 220V AC
PMVSC3004E1D24 Solenoid actuated valve 5/2 "G3/8"", 24V DC"
PMVSC2204E2CD24 Solenoid actuated valve 5/3 "G1/4"", 2x 24V DC"
PMVSC2204E1D24 Solenoid actuated valve 5/2 "G1/4"", 24V DC
PMVSC3004E1A220 Клапан Solenoid actuated valve 5/2 "G3/8"", 230V 50-60Hz
MVSA-150M-4E1-DC24V Электромагнитный (соленоидный) клапан
MVSC-300-4E1
MVSC-300-4E2
MVSC-260-4E1
MVMB-300-4B1-25/30-BSP
Рем. комплекты
К пневмоцилиндру MCQV2-11-63-150M
PS-MCQA-80
PS-MCQA-125
PS-MCQA-150
Фильтрующий элемент
E5-401
E03-300L Фильтрующий элемент грубой очистки
E001-300L Фильтрующий элемент тонкой очистки
MAIR200-8A-4K Микрофильтр Присоединение ¼
MACP300L-10A-G Фильтрующий элемент пневматического фильтра
PMACP501-FE40 Фильтрующий элемент Spare filter elements for filtersMACP501 40um
PMAFR500-25A-BSP Фильтр Particular filter with regulator,MAFR500 G1", gauge, bracket
P6002220900000 Уплотнение Manifold gasket series MVSC220 MVSC-220-5B
18781300030 маслоотделитель
герконы для пневмоцилиндров
MPS-6A Реле давления
PMVSC220-COD24 Катушкa Coil for valve series MVSC220/300/460 24V DC 6002220630100
PMSL-S-01 глушитель brass silencer BSP
PMSL-S-02 глушитель brass silencer BSP
MCHA-16 Пневмосхват
M83R-***-3M разъем
PMCQA80CB крепление Mounting bracket
PPG-40 Манометр Spare gauge 0 - 10 bar "R1/8"" ,dia:40, PSI / kgf/cm2
PMAL500-25A-BSP Смазочное устройство Lubricator MAL500
FMRF300 Автоматический Дренажный Клапан
PMCRB32 Актуатор MCRB-32-G
Пневмокаретки
Пневмоцилиндры с направляющими

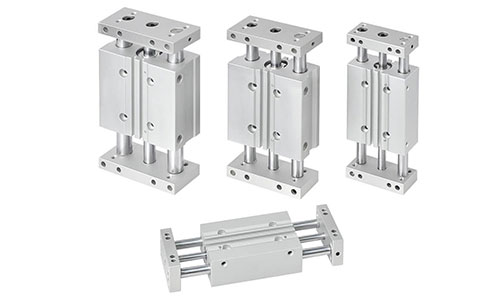

MCGD mindman

MCGD

Пневмоцилиндры с направляющими MCGD

Диаметр поршня 12,16,20,25,32 мм.
Тип: Двусторонний
Диаметр поршня (мм): 12, 16, 20, 25, 32
Присоединение: M5×0.8, Rc1/8
Среда: воздух
Рабочее давление: 0.1~1 MPa
Макс. давление: 1.5 MPa
Рабочая температура -5~60℃
Демпфер: упругое демпфирование
Датчики положения RCE, RCE1, RDEP

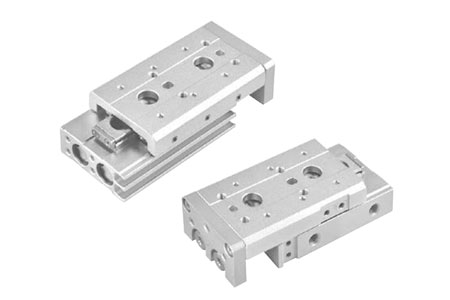

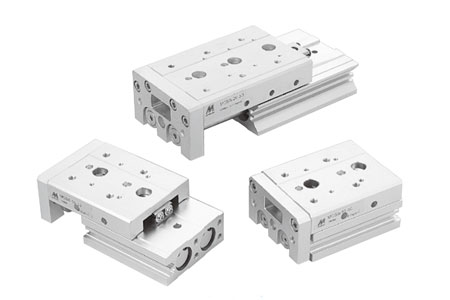

пневмокаретка MCSS

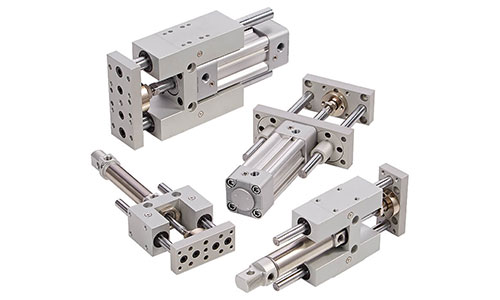

MGT

Пневмоцилиндры с направляющими MGT

Диаметр поршня 20, 25, 32, 40, 50, 63(мм).
Высокоточная комбинация цилиндров и линейных направляющих.
Модели: MGTK, MGTX, MGTB, MGTU
Диаметр поршня(мм): 20, 25, 32, 40, 50, 63
Присоединение: G1/8, G1/8, G1/4, G3/8
Среда: воздух
Рабочее давление: 0.2~0.7 MPa
Рабочая температура: -5~+60℃
Диапазон скорости: 50~500 мм/с
Датчики положения: φ20,φ25 :RCM, φ32~φ63 :RCI
Крепление датчиков: φ20 : BM20, φ25 : BM25 (RCM)
Крепление датчиков: Механический (Стандарт), Пневматический (Опция)

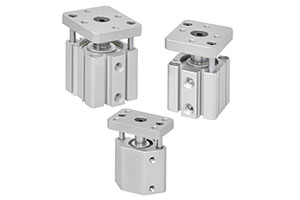

MCGJ

MCGJ

Противоповоротная платформа

Тип: Двусторонний
Диаметр поршня (мм): 12, 16, 20, 25, 32, 40, 50, 63, 80, 100
Присоединение: M5×0.8, Rc1/8, Rc1/4
Среда: воздух
Рабочее давление: 0.1~1 MPa
Макс. давление: 1.5 MPa
Рабочая температура -5~60℃
Диапазон скорости: 50~500 мм/сек
Демпфер: возможно исполнение с упругим демпфером
Датчики положения RCB, RCE, RCE1, RDEP

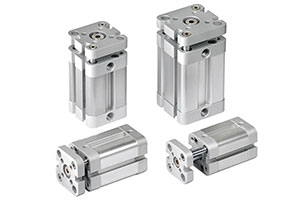

пневмокаретка MCGI

MCGI

Пневмоцилиндры с направляющими MGT

Диаметр поршня(мм): 20, 25, 32, 40, 63, 80, 100
Присоединение: M5×0.8, G1/8
Среда: воздух
Рабочее давление:
φ20, 25: 0.15~1 MPa
φ32~100: 0.1~1 MPa
Рабочая температура: -5~+60℃
Диапазон скорости: 50~500 мм/с
Демпфер: упругий демпфер
Датчики положения: RCI

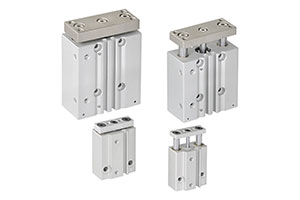

MCGS

MCGS

Прецизионные пневмоцилиндры

Тип: Двусторонний
Диаметр поршня (мм): 6, 10, 12, 16, 20, 25, 32, 40, 50, 63
Присоединение: M3×0.5, M5×0.8, Rc1/8, Rc1/4
Среда: воздух
Рабочее давление: φ6, φ10: 0.15~0.7 MPa, φ12~φ64: 0.1~1 MPa
Макс. давление: φ6, φ10: 1 MPa, φ12~φ64: 1.5 MPa
Рабочая температура:-5~60℃
Диапазон скорости: φ6, φ10: 50~400 мм/сек, φ12~φ64: 50~500 мм/сек
Демпфер: упругий демпфер
Датчики положения: φ6, φ10: RDGV, φ12~φ64: RCE, RCE1, RDEP

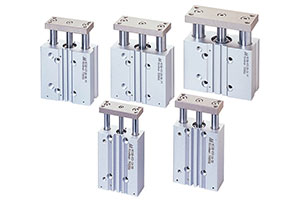

mindman MCGB

MCGB

Пневмоцилиндры с точной регулировкой

Диаметр поршня(мм): 12, 16, 20, 25, 32
Присоединение: M5×0.8, Rc1/8
Среда: воздух
Рабочее давление: 0.1~1 MPa
Максимальное давление: 1.5 MPa
Рабочая температура:-5~+60℃
Диапазон скорости: 50~500 мм/с
Демпфер: упругий демпфер
Датчики положения: RCE, RCE1, RDEP

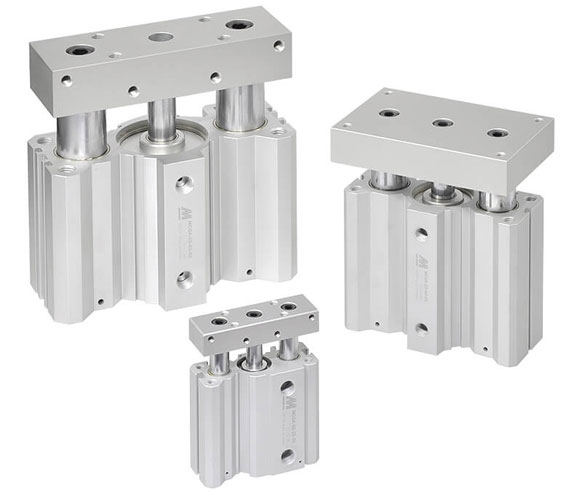

MCGA пневмоцилиндры

MCGA

Усиленный пневмоцилиндр

Диаметр поршня(мм): 20, 32, 40, 50, 63, 80
Тип: двусторонний
Присоединение: Rc1/8, Rc1/4, Rc3/8
Среда: воздух
Рабочее давление: 0.1~1 MPa
Максимальное давление: 1.5 MPa
Рабочая температура:-5~+60℃
Диапазон скорости: 50~500 мм/с
Демпфер: упругий демпфер
Датчики положения: RCB

Линейные пневматические столы
Составные роликовые направляющие

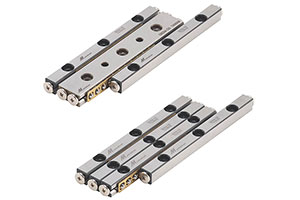

MGBV/MGBD mindman

MGBV/MGBD

Комплект направляющих с поперечными роликовыми направляющими

Модели MGBV: 01-20, 01-30, 01-40, 01-50, 01-60, 01-70, 01-80, 02-30, 02-45, 02-60, 02-75, 02-90, 02-105, 02-120, 02-135, 02-150, 02-165, 02-180, 03-50, 03-75, 03-100, 03-125, 03-150, 03-175, 03-200, 03-225, 03-250, 03-275, 03-300
Модели MGBD: 04-80, 04-120, 04-160, 04-200, 04-240, 04-280, 04-320, 04-360, 04-400, 04-440, 04-480, 06-100, 06-150, 06-200, 06-250, 06-300, 06-350, 06-400, 06-450, 06-500, 06-550, 06-600
Диаметр, мм
01 - Ø1.5
02 - Ø2
03 - Ø3
04 - Ø4
06 - Ø6
Диаметр ролика - Длина Рельса, мм
01 - 20, 30, 40, 50, 60, 70, 80
02 - 30, 45, 60, 75, 90, 105, 120, 135, 150, 165, 180
03 - 50, 75, 100, 125, 150, 175, 200, 225, 250, 275, 300
04 - 80, 120, 160, 200, 240, 280, 320, 360, 400, 440, 480
06 - 100, 150, 200, 250, 300, 350, 400, 450, 500, 550, 600

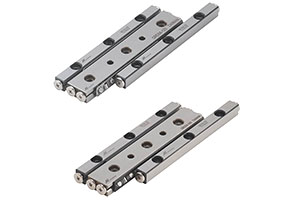

направляющие MGRD

MGRD

MGRD: SUS304 Крепление, MGRDP: POM Скрещенный комплект направляющих роликов.
Модели MGRD: 01-20, 01-30, 01-40, 01-50, 01-60, 01-70, 01-80, 02-30, 02-45, 02-60, 02-75, 02-90, 02-105, 02-120, 02-135, 02-150, 02-165, 02-180, 03-50, 03-75, 03-100, 03-125, 03-150, 03-175, 03-200, 03-225, 03-250, 03-275, 03-300, 04-80, 04-120, 04-160, 04-200, 04-240, 04-280, 04-320, 04-360, 04-400, 04-440, 04-480
Диаметр, мм
01 - Ø1.5
02 - Ø2
03 - Ø3
04 - Ø4
Диаметр ролика - Длина Рельса, мм
01 - 20, 30, 40, 50, 60, 70, 80
02 - 30, 45, 60, 75, 90, 105, 120, 135, 150, 165, 180
03 - 50, 75, 100, 125, 150, 175, 200, 225, 250, 275, 300
04 - 80, 120, 160, 200, 240, 280, 320, 360, 400, 440, 480

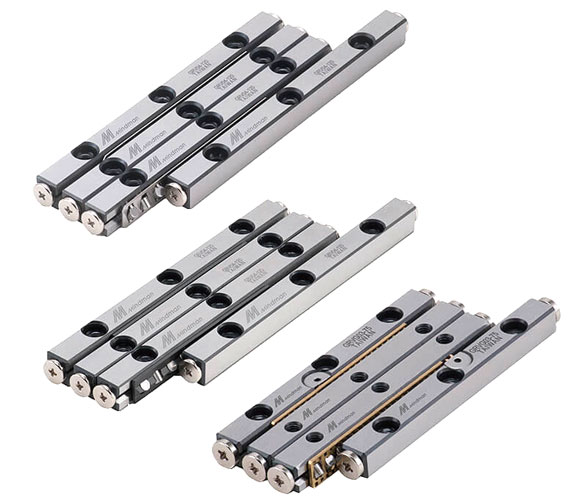

направляющие MGRV

MGRV

MGRV : SUS304 Retainer, MGRVP: POM Retainer, MGRVG : Конструкция с противоскользящим покрытием. Скошенный комплект направляющих роликов.
Диаметр для MGRV, мм
00 - Ø1
01 - Ø1.5
02 - Ø2
03 - Ø3
04 - Ø4
06 - Ø6
09 - Ø9
12 - Ø12
Диаметр для MGRVP, мм
00 - Ø1.5
01 - Ø2
02 - Ø2
03 - Ø3
04 - Ø4
06 - Ø6
Диаметр для MGRVG, мм
02 - Ø2
03 - Ø3
04 - Ø4
06 - Ø6
Диаметр ролика - Длина Рельса, мм
01 - 20, 30, 40, 50, 60, 70, 80
02 - 30, 45, 60, 75, 90, 105, 120, 135, 150, 165, 180
03 - 50, 75, 100, 125, 150, 175, 200, 225, 250, 275, 300
04 - 80, 120, 160, 200, 240, 280, 320, 360, 400, 440, 480
06 - 100, 150, 200, 250, 300, 350, 400, 450, 500, 550, 600
09 - 200, 300, 400, 500, 600, 700, 800, 900, 1000, 1100, 1200
12 - 200, 300, 400, 500, 600, 700, 800, 900, 1000, 1100, 1200

Скользящие столы

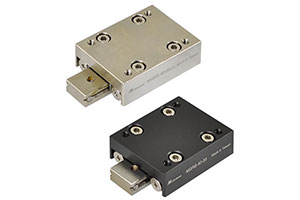

MGRS mindman

MGRS

MGRH: Винтовой фиксатор, MGRH-B: Черное покрытие, MGRH-N, MGRH-S: Антикоррозийное исполнение.
Модели MGRS/MGRS-B/MGRS-N: MGRS-20-25, MGRS-20-35, MGRS-20-45, MGRS-20-55, MGRS-20-65, MGRS-20-75, MGRS-20-85, MGRS-30-35, MGRS-30-50, MGRS-30-65, MGRS-30-80, MGRS-30-95, MGRS-30-110, MGRS-30-125, MGRS-40-55, MGRS-40-80, MGRS-40-105, MGRS-40-130, MGRS-40-155, MGRS-40-180, MGRS-40-205
Модели MGRS-S: MGRS-20-25-S, MGRS-20-35-S, MGRS-20-45-S, MGRS-20-55-S, MGRS-20-65-S, MGRS-20-75-S, MGRS-20-85-S, MGRS-30-35-S, MGRS-30-50-S, MGRS-30-65-S, MGRS-30-80-S, MGRS-30-95-S, MGRS-30-110-S, MGRS-30-125-S, MGRS-40-55-S, MGRS-40-80-S, MGRS-40-105-S, MGRS-40-130-S, MGRS-40-155-S, MGRS-40-180-S, MGRS-40-205-S
Ширина стола - Длина стола, мм
20 - 25, 35, 45, 55, 65, 75, 85
30 - 35, 50, 65, 80, 95, 110, 125
40 - 55, 80, 105, 130, 155, 180, 205

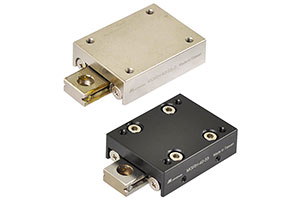

столы MGRH

MGRH

MGRH: Запорный замок, MGRH-B: Черное покрытие, MGRH-N,MGRH-S: Антикоррозийное исполнение.
Модели: MGRH-20-25, MGRH-20-35, MGRH-20-45, MGRH-20-55, MGRH-20-65, MGRH-20-75, MGRH-20-85, MGRH-30-35, MGRH-30-50, MGRH-30-65, MGRH-30-80, MGRH-30-95, MGRH-30-110, MGRH-30-125, MGRH-40-55, MGRH-40-80, MGRH-40-105, MGRH-40-130, MGRH-40-155, MGRH-40-180, MGRH-40-205
Ширина стола - Длина стола, мм
20 - 25, 35, 45, 55, 65, 75, 85
30 - 35, 50, 65, 80, 95, 110, 125
40 - 55, 80, 105, 130, 155, 180, 205

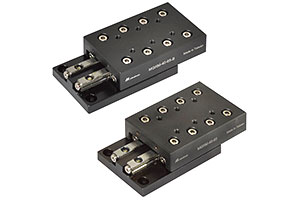

MGRM mindman

MGRM

MGRM: Запорный замок, MGRM-B: Черное покрытие, MGRM-N, MGRM-S: Антикоррозийное исполнение.
Модели MGRM, MGRM-B, MGRM-N: MGRM-30-25, MGRM-30-35, MGRM-30-45, MGRM-30-55, MGRM-30-65, MGRM-30-75, MGRM-30-85, MGRM-40-35, MGRM-40-50, MGRM-40-65, MGRM-40-80, MGRM-40-95, MGRM-40-110, MGRM-40-125, MGRM-40-140, MGRM-40-155, MGRM-40-170, MGRM-40-185, MGRM-60-55, MGRM-60-80, MGRM-60-105, MGRM-60-130, MGRM-60-155, MGRM-60-180, MGRM-60-205, MGRM-60-230, MGRM-60-255, MGRM-60-280, MGRM-60-305, MGRM-80-85, MGRM-80-125, MGRM-80-165, MGRM-80-205, MGRM-80-245, MGRM-80-285, MGRM-80-325, MGRM-80-365, MGRM-80-405, MGRM-100-110, MGRM-100-160, MGRM-100-210, MGRM-100-260, MGRM-100-310, MGRM-100-360, MGRM-100-410, MGRM-100-460, MGRM-100-510
Модели MGRM-S: MGRM-30-25-S, MGRM-30-35-S, MGRM-30-45-S, MGRM-30-55-S, MGRM-30-65-S, MGRM-30-75-S, MGRM-30-85-S, MGRM-40-35-S, MGRM-40-50-S, MGRM-40-65-S, MGRM-40-80-S, MGRM-40-95-S, MGRM-40-110-S, MGRM-40-125-S, MGRM-40-140-S, MGRM-40-155-S, MGRM-40-170-S, MGRM-40-185-S, MGRM-60-55-S, MGRM-60-80-S, MGRM-60-105-S, MGRM-60-130-S, MGRM-60-155-S, MGRM-60-180-S, MGRM-60-205-S, MGRM-60-230-S, MGRM-60-255-S, MGRM-60-280-S, MGRM-60-305-S, MGRM-80-85-S, MGRM-80-125-S, MGRM-80-165-S, MGRM-80-205-S, MGRM-80-245-S, MGRM-80-285-S, MGRM-80-325-S, MGRM-80-365-S, MGRM-80-405-S, MGRM-100-110-S, MGRM-100-160-S, MGRM-100-210-S, MGRM-100-260-S, MGRM-100-310-S, MGRM-100-360-S, MGRM-100-410-S, MGRM-100-460-S, MGRM-100-510-S
Ширина стола - Длина стола, мм
30 - 25, 35, 45, 55, 65, 75, 85
40 - 35, 50, 65, 80, 95, 110, 125, 140, 150, 170, 185
60 - 55, 80, 105, 130, 155, 180, 205, 230, 255, 280, 305
80 - 85, 125, 165, 205, 245, 285, 325, 365, 405
100 - 110, 160, 210, 260, 310, 360, 410, 460, 510

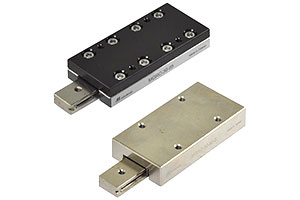

столы MGRC

MGRC

MGRC: Винтовой замок, MGRC-B: Черное покрытие, MGRC-N, MGRC-S: Антикоррозийное исполнение.
Модели MGRC/MGRC-B/MGRC-N: MGRC-20-25, MGRC-20-35, MGRC-20-45, MGRC-20-55, MGRC-30-65, MGRC-30-80, MGRC-30-95, MGRC-40-105, MGRC-40-130, MGRC-40-155, MGRC-20-25, MGRC-20-35, MGRC-20-45, MGRC-20-55, MGRC-30-65, MGRC-30-80, MGRC-30-95, MGRC-40-105, MGRC-40-130, MGRC-40-155
Модели MGRC-S: MGRC-20-25-S, MGRC-20-35-S, MGRC-20-45-S, MGRC-20-55-S, MGRC-30-65-S, MGRC-30-80-S, MGRC-30-95-S, MGRC-40-105-S, MGRC-40-130-S, MGRC-40-155-S, MGRC-20-25-S, MGRC-20-35-S, MGRC-20-45-S, MGRC-20-55-S, MGRC-30-65-S, MGRC-30-80-S, MGRC-30-95-S, MGRC-40-105-S, MGRC-40-130-S, MGRC-40-155-S
Ширина стола - Длина стола, мм
20 - 25, 35, 45, 55
30 - 65, 80, 95
40 - 105, 130, 155

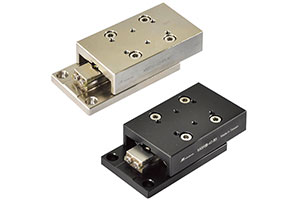

MGRB mindman

MGRB

MGRB: Запорный замок, MGRB-B: Черное покрытие, MGRB-N, MGRB-S: Антикоррозийное исполнение.
Модели MGRB: MGRB-B, MGRB-N: MGRB-30-25, MGRB-30-35, MGRB-30-45, MGRB-30-55, MGRB-30-65, MGRB-30-75, MGRB-30-85, MGRB-40-35, MGRB-40-50, MGRB-40-65, MGRB-40-80, MGRB-40-95, MGRB-40-100, MGRB-40-125, MGRB-60-55, MGRB-60-80, MGRB-60-105, MGRB-60-130, MGRB-60-155, MGRB-60-180, MGRB-60-205, MGRB-80-85, MGRB-80-125, MGRB-80-165, MGRB-80-205, MGRB-80-245, MGRB-80-285, MGRB-80-325, MGRB-100-110, MGRB-100-160, MGRB-100-210, MGRB-100-260, MGRB-100-310, MGRB-100-360, MGRB-100-410, MGRB-100-510, MGRB-145-210, MGRB-145-310, MGRB-145-410, MGRB-145-510, MGRB-145-610
Модели MGRB-S: MGRB-30-25-S, MGRB-30-35-S, MGRB-30-45-S, MGRB-30-55-S, MGRB-30-65-S, MGRB-30-75-S, MGRB-30-85-S, MGRB-40-35-S, MGRB-40-50-S, MGRB-40-65-S, MGRB-40-80-S, MGRB-40-95-S, MGRB-40-110-S, MGRB-40-125-S, MGRB-60-55-S, MGRB-60-80-S, MGRB-60-105-S, MGRB-60-130-S, MGRB-60-155-S, MGRB-60-180-S, MGRB-60-205-S, MGRB-80-85-S, MGRB-80-125-S, MGRB-80-416-S, MGRB-80-205-S, MGRB-80-245-S, MGRB-80-285-S, MGRB-80-325-S, MGRB-100-110-S, MGRB-100-160-S, MGRB-100-210-S, MGRB-100-260-S, MGRB-100-310-S, MGRB-100-360-S, MGRB-100-410-S, MGRB-100-510-S, MGRB-145-210-S, MGRB-145-310-S, MGRB-145-410-S, MGRB-145-510-S, MGRB-145-610-S
Ширина стола - Длина стола, мм
30 - 25, 35, 45, 55, 65, 75, 85
40 - 35, 50, 65, 80, 95, 110, 125, 140, 150, 170, 185
60 - 55, 80, 105, 130, 155, 180, 205, 230, 255, 280, 305
80 - 85, 125, 165, 205, 245, 285, 325, 365, 405
100 - 110, 160, 210, 260, 310, 360, 410, 460, 510 145 - 210, 310, 410, 510, 610

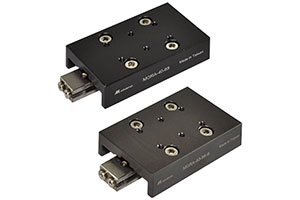

столы MGRA

MGRA

MGRA: Винтовой замок, MGRA-B: Черное покрытие, MGRA-N, MGRA-S: Антикоррозийное исполнение.
Модели MGRA/MGRA-B/MGRA-N: MGRA-30-25, MGRA-30-35, MGRA-30-45, MGRA-30-55, MGRA-30-65, MGRA-30-75, MGRA-30-85, MGRA-40-35, MGRA-40-50, MGRA-40-65, MGRA-40-80, MGRA-40-95, MGRA-40-100, MGRA-40-125, MGRA-60-55, MGRA-60-80, MGRA-60-105, MGRA-60-130, MGRA-60-155, MGRA-60-180, MGRA-60-205, MGRA-80-85, MGRA-80-125, MGRA-80-165, MGRA-80-205, MGRA-80-245, MGRA-80-285, MGRA-80-325, MGRA-100-110, MGRA-100-160, MGRA-100-210, MGRA-100-260, MGRA-100-310, MGRA-100-360, MGRA-100-410, MGRA-145-210, MGRA-145-310, MGRA-145-410, MGRA-145-510, MGRA-145-610
Модели MGRA-S: MGRA-30-25-S, MGRA-30-35-S, MGRA-30-45-S, MGRA-30-55-S, MGRA-30-65-S, MGRA-30-75-S, MGRA-30-85-S, MGRA-40-35-S, MGRA-40-50-S, MGRA-40-65-S, MGRA-40-80-S, MGRA-40-95-S, MGRA-40-110-S, MGRA-40-125-S, MGRA-60-55-S, MGRA-60-80-S, MGRA-60-105-S, MGRA-60-130-S, MGRA-60-155-S, MGRA-60-180-S, MGRA-60-205-S, MGRA-80-85-S, MGRA-80-125-S, MGRA-80-416-S, MGRA-80-205-S, MGRA-80-245-S, MGRA-80-285-S, MGRA-80-325-S, MGRA-100-110-S, MGRA-100-160-S, MGRA-100-210-S, MGRA-100-260-S, MGRA-100-310-S, MGRA-100-360-S, MGRA-100-410-S, MGRA-100-510-S, MGRA-145-210-S, MGRA-145-310-S, MGRA-145-410-S, MGRA-145-510-S, MGRA-145-610-S
Ширина стола - Длина стола, мм
30 - 25, 35, 45, 55, 65, 75, 85
40 - 35, 50, 65, 80, 95, 110, 125
60 - 55, 80, 105, 130, 155, 180, 205
80 - 85, 125, 165, 205, 245, 285, 325
100 - 110, 160, 210, 260, 310, 360, 410
145 - 210, 310, 410, 510, 610
