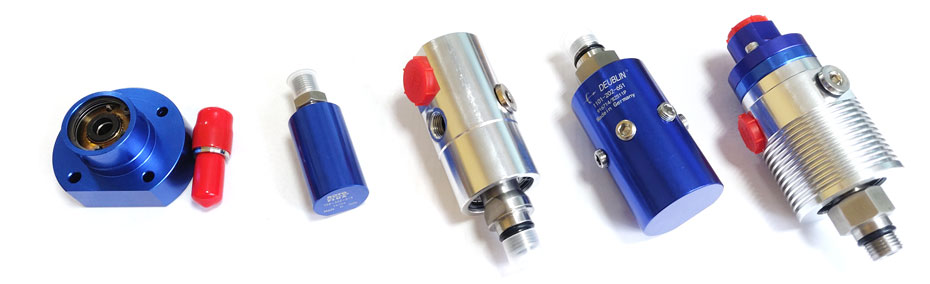

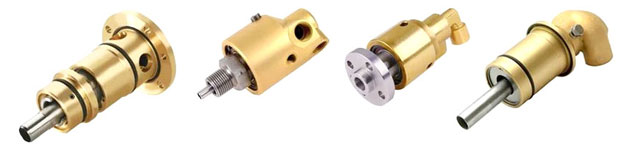

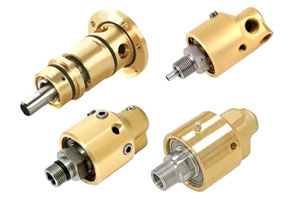

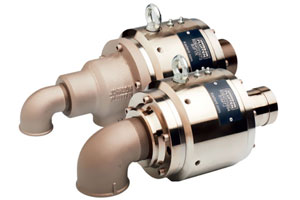

Поворотные соединения

Поворотные или ротационные соединения (вертлюги, поворотные муфты) - устройства, которые перемещают рабочую среду (жидкость, газ, пар) между неподвижной частью системы и вращающейся. Другими словами они передают воду, масло или пар на барабан, шпиндель или платформу, которая постоянно крутится.

Какой принцип работы устройств?

Устройство создаёт герметичное соединение - среда под давлением проходит через неподвижный канал (трубу, шланг) к вращающейся части. Уплотнение не даёт среде выходить наружу, даже когда часть соединения вращается. В конструкции могут быть подшипники, которые обеспечивают плавное вращение.

Из чего обычно состоят соединения?

Четыре ключевых узла:

• Корпус. Соединяет все части. В одних моделях он неподвижен, в других — вращается вместе с основной деталью.
• Вал (ротор). Именно через него среда подаётся во вращающуюся часть. Иногда вал сам вращается, а иногда неподвижный корпус заставляет вращаться сам вал. Подшипники. Нужны, чтобы вращение было плавным и не возникало лишнего трения.
• Уплотнения. От их качества напрямую зависит герметичность. В зависимости от задачи могут применяться манжеты, кольца, сальники, а в некоторых случаях — более сложные решения вроде торцевых уплотнений.
