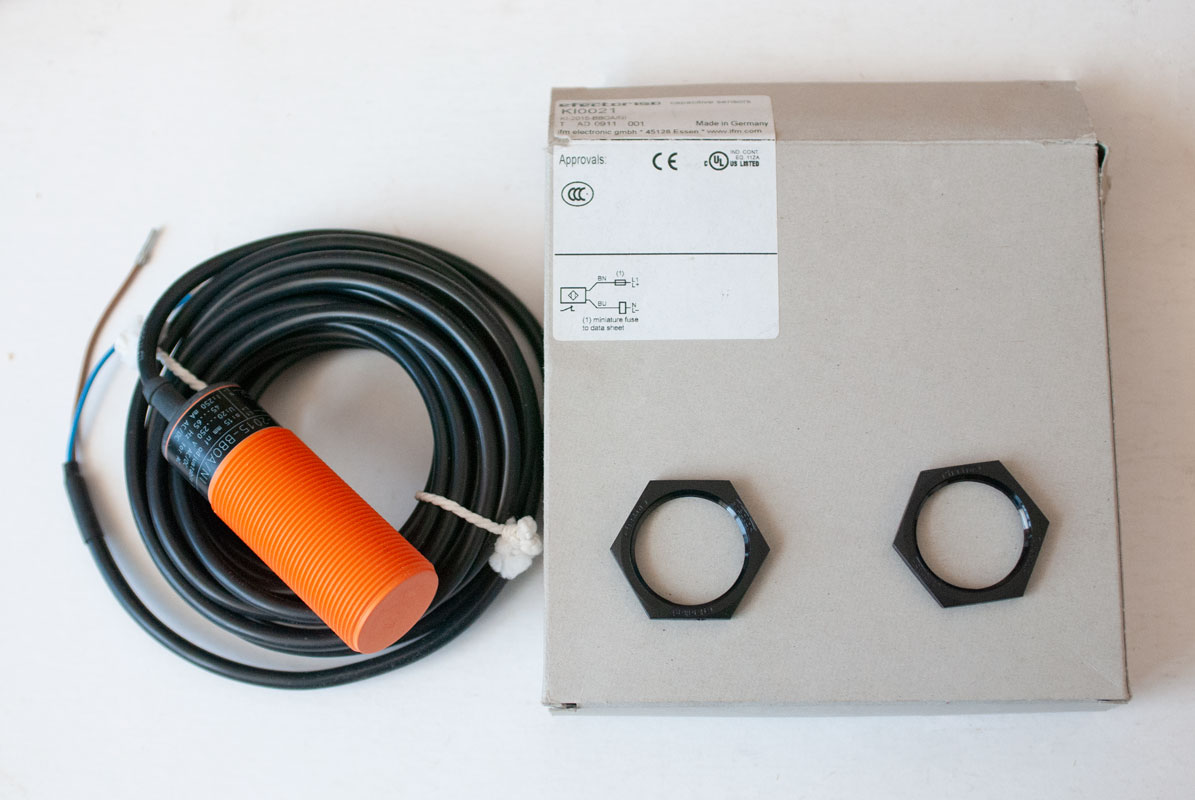

Используется для контроля наличия или уровня жидкости и сыпучих материалов. Цилиндрический датчик KI0021 с установочной резъбой M30 и диапазоном срабатывания 15мм с кабелем 6м.
Характеристики | |
---|---|
Функция выходного сигнала | NC |
Диапазон срабатывания | 15мм |
Диапазон срабатывания | 15мм |
Корпус | резьбовой |
Размеры | M30x1,5/L=81мм |
Электронные данные | |
Рабочее напряжение | 20...250 VDC/VAC |
Класс защиты | II |
Защита от переполюсовки | нет |
Выходы | |
Макс. падение напряжения коммутационного выхода DC | 8V |
Макс. падение напряжения коммутационного выхода AC | 10V |
Минимальная нагрузка по току | 5mA |
Макс. ток утечки | 2,5 (250 VAC)/1,7 (110 VAC)/1,5 (24 VDC)мА |
Постоянный ток нагрузки коммутационного выхода АС | 250mA(>50°C: 200) |
Постоянный ток нагрузки коммутационного выхода DC | 250mA (>50°C: 200; для применения в UL: 100 DC) |
Кратковременный ток нагрузки коммутационного выхода | 1500mA (20ms/0,5Hz) |
Частота переключения AC | 25Hz |
Частота переключения DC | 40Hz |
Защита от короткого замыкания | нет |
Защита от перегрузок по току | нет |
Диапазон контроля | |
Расстояние срабатывания | 15мм |
Настраиваемое расстояние срабатывания | есть |
Заводская настройка расстояния срабатывания | 15мм |
Реальное расстояние срабатывания Sr | 15мм ± 10% |
Рабочее расстояние срабатывания | 0...12,1мм |
Точность/ погрешность | |
Поправочный коэффициент | стекло: 0,4 / Вода: 1 / керамика: 0,2 / PVC (поливинилхлорид): 0,2 |
Гистерезис | 1...15% от Sr |
Смещение точки переключения | -15...15% от Sr |
Испытания/одобрения | |
ЭMC | EN 60947-5-2 |
MTTF [годы] | 489 |
Условия эксплуатации | |
Температура окружающей среды | -25...70°C |
Степень защиты | IP 65 |
Увеличенная помехоустойчивость | есть; (Повышенная устойчивость к кондуктивным ВЧ помехам) |
Механические данные | |
Вес | 365гр |
Корпус | резьбовой |
Монтаж | незаподлицо |

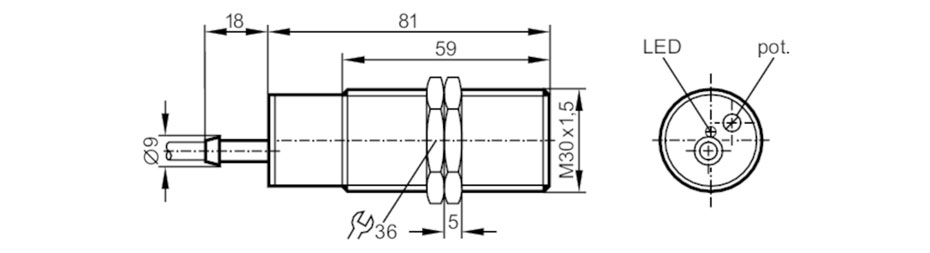

Размеры | M30 x 1,5 / L = 81мм |
Обозначение резьбы | M30 x 1,5 |
Материал | PBT (полибутилентерефталат) |
Дисплеи/Элементы управления | |
Дисплей | Состояние выхода - 1 светодиод, жёлтый |
Принадлежности | |

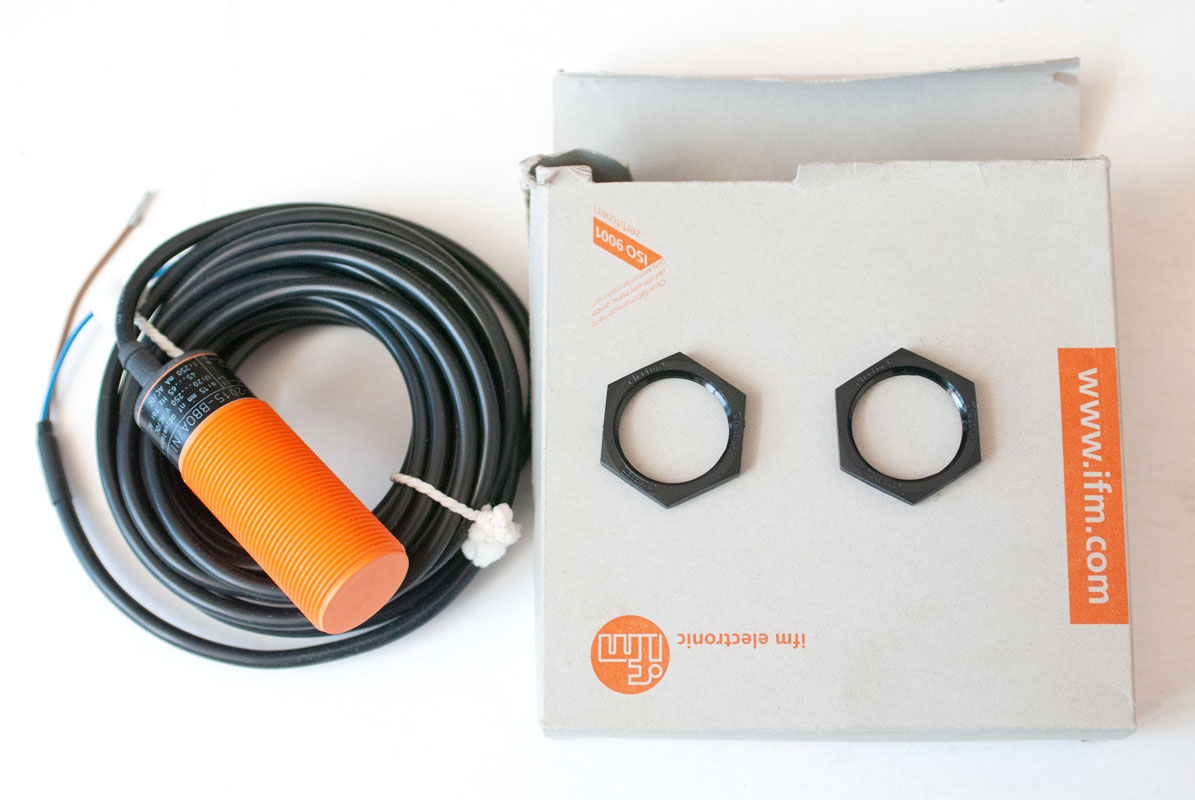

Комплект поставки | 2 крепежные гайки, отвертка |
Соединение | Кабель: 6m, PVC(поливинилхлорид); 2 x 0,5 mm² |
