SS серия

  • Оптоэлектронная развязка входа, допустимое напряжение между цепями управления и нагрузки >4000В.
  • Большие допустимые перегрузки позволяют коммутировать двигатели и мощные лампы накаливания.
  • Низкий уровень электромагнитных помех (коммутация происходит в момент перехода тока нагрузки через нуль)
  • Изделия SS-2xxVA и CA позволяют плавно регулировать мощность в нагрузке (тиристорный регулятор мощности)
твердотелки SS
Тип DC-AC AC-AC

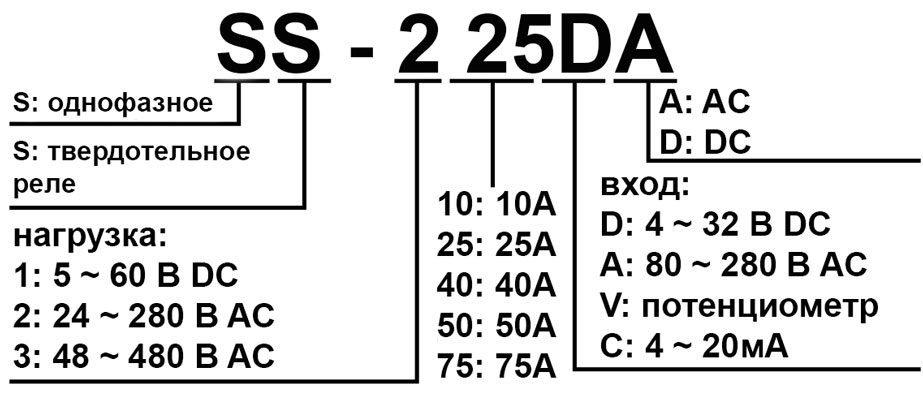

Модель SS-210DA SS-225DA SS-240DA SS-250DA SS-275DA SS-475DAR SS-210AA SS-225AA SS-240AA
SS-410DA SS-425DA SS-440DA SS-450DA SS-475DA (SCR)
Параметры входа
Напряжение управления 4…32 В DC 80…280 В AC
Ток входа 6…10 мА 10mA/110В AC
Напряжение включения 4В DC 60В AC
Напряжение выключения 2В DC 40В AC
Выходные параметры
Ток нагрузки 10 А 25 А 40 А 50 А 75 A 75 A 10 А 25 А 40 А
Рабочее напряжение 24…280В/48…480В DC 24…280В/48…480 В AC
Импульсное напряжение 600 В / 800 В
Перегрузка по току (1 период) 150 А 250 А 400 А 500 A 750 A 750 A 150 А 250 А 400 А
Время вкл./выкл. <10 мс
SS серия твердотельных реле
Тип DC-DC Фазовый регулятор Фазовый регулятор с линейным входом
Модель SS-105DD SS-110DD SS-210VA SS-225VA SS-240VA SS-225CA SS-240CA SS-425CA SS-440CA
Параметры входа
Напряжение управления 4..32В DC 250кОм/110В 4..20мА
Ток входа 6..10мА
Напряжение включения 4В DC
Напряжение выключения 2В DC
Выходные параметры
Ток нагрузки 5А 10А 10А 25А 40А 25А 40А 25А 40А
Рабочее напряжение 5..60В DC 80..280В DC 90..260В DC 330..500 В AC
Импульсное напряжение 150В 600В 800В
Перегрузка по току (1 период) 14А 20А 150А 250А 400А 250А 400А 250А 400А
Ток утечки <1мА 8мА
Время вкл./выкл. <1мс
