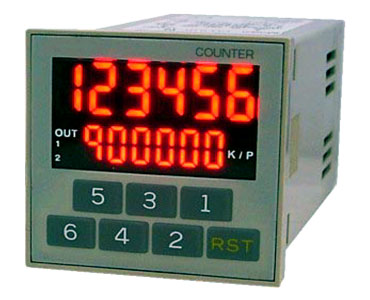

Счетчики CD-41K/61K
Программируемые счетчики 4 или 6 десятичных разрядов CD-41K/61K
- Одна или две предустановки.
- Яркая светодиодная индикация.
- Релейный выход 5А/250В.
- Программируемый масштабный коэффициент от 99.9999 до 00.0001.
- 4 функции управления выходом.
- Выход для питания датчика.
- Возможность подключения 2-х фазного источника А/В (например, энкодера).
| Тип | CD-41K | CD-61K | CD-42K | CD-62K |
|---|---|---|---|---|
| Кол-во разрядов | 4 | 6 | 4 | 6 |
| Высота символов | 0,5 дюйма | 0,4 дюйма | Дисплей уставки 0,27 дюйма | |
| Диапазон счета | -999~9999 | -99999~999999 | -999~9999 | -99999~999999 |
| Диапазон уставки | 1-9999 | 1-999999 | 1-9999 | 1-999999 |
| Максимальная частота | 1кГц / 20 Гц (устанавливается переключателем) | |||
| Входные сигналы | NPN, PNP,Low level 0~5V,High level 6~24V | |||
| Выход для питания датчика | DC 24В, 100 мА | |||
| Выходы | 1 реле AC 250В, 5A | 2 реле AC 250В, 5A | ||
| Потребляемая мощность | 12ВА | |||
| Источник питания | AC 110В/240В 50/60 Гц | |||
| Рабочая температура | -10~50 С 35%~85% RH | |||
| Габариты | DIN 48х48, 102мм | |||
| Время хранения информации при отключенном питании более 10 лет | ||||

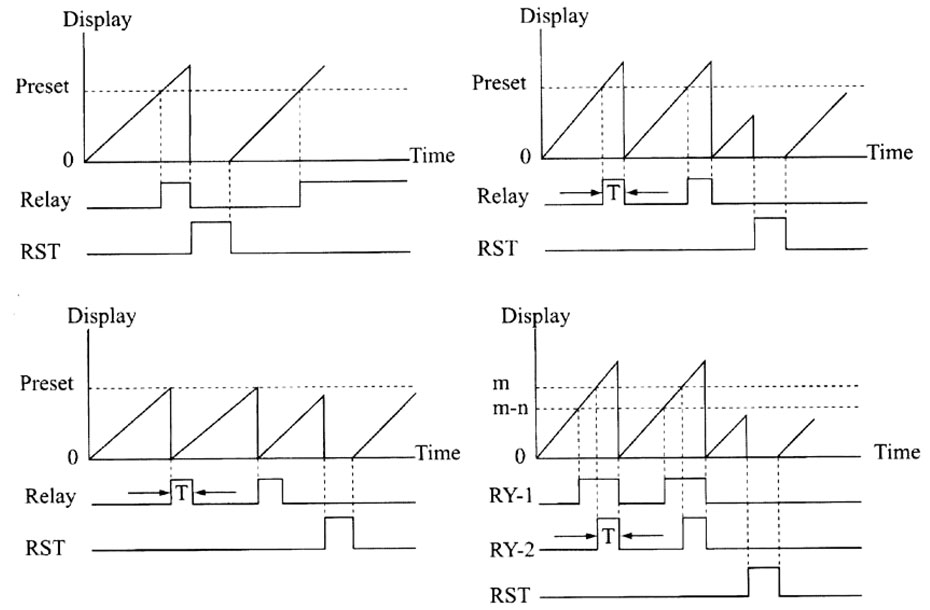

Диаграммы работы возможных функций выхода
