Контроллеры ARRAY серия APB
Промышленные PLC ARRAY APB
APB – это современные программируемые логические контроллеры 4-го поколения от компании ARRAY. Они созданы на базе 32-разрядных микропроцессоров и обеспечивают большее быстродействие, чем прежние модели, а также имеют улучшенные АЦП на входах и ЦАП на выходах. Также, в контроллерах APB более скоростные PWM (ШИМ) выходы.
- Основные модули 12/22/24 точек подключения; модуль расширения на 22 точки подключения; в максимальной конфигурации расширение до 7 модулей ввода/вывода, 1 голосового модуля и 1 SMS модуля
- Память EEPROM позволяет записывать программу состоящую из 320 функциональных блоков (FBD)
- Опционально Li-Ion аккумулятор для поддержки резервного питания часов(RTC) до 160 ч.
- В DC моделях аналоговые входы 0-10 Вольт, 2 входа 4-20 мА и 2 выхода 4-20 мА
- 4 высокоскоростных входа и 2 выхода 10 кГц
- Доп. текстовая панель (HMI) SH-300 подключается по MODBUS-протоколу
- Поддержка новых функциональных блоков(FBD): PWM, PTO, ACC, SMS, аналоговых вычислений и др.
Параметры моделей PLC
| Тип контроллера | APB-12MRD(L) APB-22MRD(L) |
APB-12MTD(L) APB-22MTD(L) |
APB-12MGD(L) APB-22MGD(L) |
APB-22MRA(L) APB-12MRA(L) |
APB-24MRDL |
|---|---|---|---|---|---|
| Параметры питания | |||||
| Номинальное напряжение | DC12-24V | DC12-24V | DC12-24V | AC110-220V | DC12-24V |
| Допустимое напряжение | DC11-28V | DC11-28V | DC11-28V | AC85V-265V | DC11-28V |
| Потребляемая мощность | 3.5 Ватт | ||||
| Цифровые входы | |||||
| Тип входа | NPN/PNP | NPN/PNP | NPN/PNP | NPN/PNP | NPN/PNP |
| Входной сигнал 0 | DC0-5V | DC0-5V | DC0-5V | AC0-70V | DC0-5V |
| Входной сигнал 1 | DC8.5-28V | DC8.5-28V | DC8.5-28V | AC85-265V | DC8.5-28V |
| Isolation | Non-isolation | Non-isolation | Non-isolation | Photoelectric isolation | Non-isolation |
| Isolated Group | — | — | — | 14 | — |
| Isolated Voltage | — | — | — | 2500/5000Vr.m.s | — |
| Цифровые выходы | |||||
| Тип выхода | Реле | Транзистор(NPN) | Транзистор(PNP) | Реле | Реле |
| Номинальное напряжение | 24VDC/220VAC | 24VDC | 24VDC | 24VDC/220VAC | 24VDC/220VAC |
| Isolation Method | Relay isolation | - | - | Relay isolation | Relay isolation |
| Аналоговые входы | |||||
| Тип входов | (DC 0-10V) 8 входов | (DC 0-10V) 8 входов | (DC 0-10V) 8 входов | (4-20mA) 2 входов | |
| (DC 0-10V) 12 входов | (DC 0-10V) 12 входов | (DC 0-10V) 12 входов | (DC 0-10V) 12 входов | ||
| Аналоговые выходы | |||||
| Тип выхода | — | — | — | — | (4-20mA) 2 выхода |
| АЦП (ADC) | — | — | — | — | 12-бит |
| Isolation | Non-isolation | Non-isolation | Non-isolation | Non-isolation | Non-isolation |
| Высокоскоростные I/O | |||||
| Тип входа | 4 входа /10KHz | 4 входа /10KHz | 4 входа /10KHz | — | 4 входа /10KHz |
| Поддержка одно- и двух-фазного счётчика | Поддержка одно- и двух-фазного счётчика | Поддержка одно- и двух-фазного счётчика | — | Поддержка одно- и двух-фазного счётчика | |
| Тип выходов | — | 2 выхода/10KHZ | 2 выхода/10KHZ | — | — |
| Supports multiple outputs: PTO pulse output. PWM pulse width modulation and acceleration/deceleration singlephase pulse | Supports multiple outputs: PTO pulse output. PWM pulse width modulation and acceleration/deceleration singlephase pulse | ||||
Софт для контроллеров серии APB, драйвер, инструкция
| Драйвер USB-COM-APB | usb_232driver.rar |
| Софт для APB-серии | APB1.6.35.rar |
| Софт для SMS-APB модуля | APBSMSMODULE.rar |
| Руководство по программированию | APBmanual-e.pdf |
Спецификация
| Защита от электромагнитных помех | 2kv(common mode), 1kv(differential mode), Level 3 (IEC61000-4-5) |
| Защита от электростатических помех | ±8kv(air discharge)/±6kv(contact discharge), Level 3 (IEC61000-4-5) |
| Рабочая температура окр.среды | -10℃～+55℃ |
| Температура хранения | -40℃～+70℃ |
| Влажность | 5%～95%RH |
| Защита | IP20(Non-waterproof) |
| Монтаж | Винты M3 или DIN-rail |
| Размеры (мм) | 71*99*58.5(12 points)；126*99*58.5(22 points)；126*99*58.5(24 points) |
| Язак программирования | FBD |
| Объем памяти | 320 FBDs (блоков) |
| Защита от прерывания питания | есть |
| Мониторинг в реальном времени | есть |
| Интрерфейс обмена данными | TTL interface; besides, communication module supports 2 RS485 and 1 RS232 interfaces |
| Baud Rate | 9600bps |
| Протокол связи | MODBUS RTU |

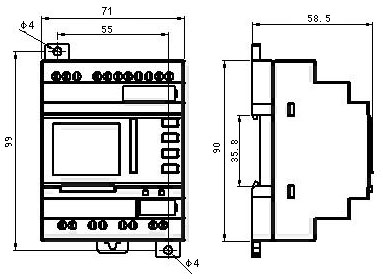

Габаритные размеры
