Регулятор мощности Fotek DSC-240
Регуляторы мощности представляют собой тиристорные устройства с цифровым управлением, служат для плавной регулировки переменного напряжения нагрузки в пределах от нуля до напряжения питания.
Регулирование осуществляется одним из двух методов: фазовое управление (изменение фазового угла открытия тиристоров), либо управление с коммутацией при переходе тока через ноль (вырезание полных периодов напряжения).
Регуляторы могут применяться совместно с управляющими элементами (ПЛК, терморегуляторы, регуляторы влажности и т.д.). Также возможна автономная работа посредством ручного задания выходной мощности в нагрузке.
| Основные характеристики регулятора мощности Fotek DSC-240 (одна фаза по одному проводу) | |
|---|---|
| Модель | DSC-240 |
| Напряжение питания | 220 VAC |
| Максимальный длительный ток нагрузки | 32 А |
| Защитный предохранитель | 32 А (встроенный полупроводниковый предохранитель) |
| Макс. кратковременный ток нагрузки | 410 А (в течение 1 периода напряжения) |
| Выход аварийной сигнализации | 3А/250 VAC, NO/NC изменяемый |
| Вентилятор охлаждения | нет |
| Min. block voltage | 600 VAC |
| Общие характеристики | |
| Ток утечки | макс. 25 мА |
| Максимально допустимый импульс перенапряжения | 4 кВ |
| Помехоустойчивость | ± 2 кВ в течение 1 мкс |
| Типы входных аналоговых сигналов | 4-20 mA/0-20 mA/1-5 V/2-10 V/0-5 V/0-10 V/VR 10 кОм |
| Метод управления | Переход через «ноль» или фазовое управление |
| Управление выходной мощностью |
Автоматическое в соответствии с уровнем сигнала на аналоговом входе или установка вручную кнопками
управления |
| Устанавливаемый диапазон выходной мощности | 0-100 % |
| Разрешающая способность по входу | 0,39 % |
| Диапазон нижней границы регулирования выходной | 0-100 % |
Габаритные размеры

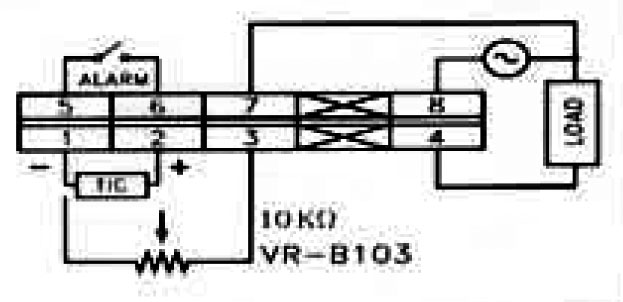

Схема подключения
