Элементы пневматических систем компании SMC

Компания CMS с момента основания в 1959 году, занималась производством промышленных фильтров, а сейчас является одним из мировых лидеров широкого спектра оборудования для пневматических систем. На ее долю приходится более 33% мирового рынка пневмоавтоматики. CMS занимает 49 место в инновационном рейтинге журнала Forbes. SMC Corporation сертифицирована в соответствии с международными и российскими стандартами: ISO9001- гарантирует качество от этапа разработки до послепродажного сервиса ISO14001- регламентирует систему управления предприятиями и контроль любой производственной деятельности в области охраны окружающей среды;
Сертификат Соответствия Госстандарта РФ
Разрешение на применение Ростехнадзора РФ.
Пневмораспределители
Серия Пропускная способность, норм. л/мин Присоединение
5/2, 5/3 пневмораспределители с электроуправлением

SJ2000

60

Ø2, Ø4

SJ3000

120

Ø2, Ø4, Ø6

SYJ3000

157

M5, Ø4,

SYJ5000

225

M5, Ø4, Ø6

VK3120

167

M5,1/8

VF1000

167

M5.G1/8

VZ3000

196

M5, Ø4, Ø6

SY3000

215

M5, Ø4, Ø6

SZ3000

206

M5, Ø4, Ø6

VQC1000

206

M5, 03.2, 04, 06

SV1000

236

Ø3.2, Ø4, Ø6

VQZ1000

334

Ø3.2, Ø4, Ø6, M5

VQZ2000

500

Ø4, Ø6, Ø8, G1/8

SYJ7000

579

1/8, Ø6, Ø8

SV2000

451

Ø4, Ø6, Ø8

New SY3000

470

M5.G1/8

Ø2, Ø3.2, Ø4, Ø6

SY5000

579

G1/8, Ø6, Ø8

VQC2000

785

Ø4, Ø6, Ø8

EVZ5000

600

G1/8, Ø6, Ø8

VFN2000N

1040

G1/4

SV3000

893

Ø6, Ø8, Ø10

SY7000

883

G1/4, Ø8, Ø10

VF3000

980

G1/8, G1/4

New

SY5000

1060

G1/8, G1/4

Ø4, Ø6, Ø8

VQZ3000

1079

Ø6, Ø8, Ø10,

G1/4

SV4000

1276

Ø8, Ø10, Ø12

EVS7-6

(ISO 1)

1470

G1/4, G3/8

VFN3000N

1680

G1/4

New SY7000

1700

G 1/4,

Ø6, Ø8, Ø10, Ø12

VQC4000

2060

Ø8, Ø10, Ø12

Rc1/4, G3'8

SY9000

2552

G1/4. G3/8

Ø8, Ø10, Ø12

VF5000

2450

G1/4, G3/8

NVS

2670

G3'8. G1/2

EVS7-8

(ISO 2)

3160

G3'8, G1/2

VQ5000

4300

G1/2

EVS7-10

4905

G3/4, G1

VS4000

4500

1/4~3/4

VP4000

16400

G3/8~G1 1/2

5/2, 5/3 пневмораспределители с пневмоуправлением

SYJA3000

157

M3. M5

SYJA5000

255

M5.G1/8

SYJA7000

853

G1/8, G1/4

VFA1000

167

M5.G1/8

SYA3000

245

M5. Ø4, Ø6

SYA5000

579

G1/8, Ø6, Ø8

SYA7000

932

G1/4, Ø8, Ø10

VFA3000

980

G1/8, G1/4, G3/8

VFA5000

2450

G1/4, G3/8, G1/2

EVSA7-6

(ISO 1)

1470

G1/4, G3/8

EVSA7-8

(ISO 2)

3160

G3/8, G1/2

VPA4000

16400

Rc3/8 ~ Rd '/2

2/2, 3/2 пневмораспределители с электроуправлением

V114

16

M5

S070

11

M5

VZ110

48

M5

SYJ300

49

M3

VK332

196

M5

VZ312M

196

M5

SYJ500

196

M5

VT307

196

G1/8.G1/4

VO307

196

G1/8

VQZ100

226

Ø3.2, Ø4, Ø6,

M5, G1/8

EVZ512M

490

G1/8

VQ20

490

Ø6, Ø8

SYJ700

490

G1/8

VQZ200

657

Ø4, Ø6. M5

G1/8, G1/4

EVT317

687

G1/4

VQ30

980

Ø10, Ø12

VFN200N

706

G1/4

VQZ300

1275

Ø6, Ø8, Ø10,

G1/4, G3/8

VP300

1000

G1/8.G1/4

VP500

2200

G3/8

VP700

3600

G1/2

VP544-X538

1280

G3/8

VP744-X538

2260

G'/2

VS3000

4500

Rc1/4 ~ Rc3/4

VG342

11484

G1/2~G1

VG342-X87

10000

G3/4, G1

VP3000

35432

Rc3/8 ~ Rc2

3/2 пневмораспределители с пневмоуправлением

SYJA300

49

M3

VTA301

176

G1/8,1/4

SYJA500

196

M5

VTA315

480

G1/4

SYJA700

490

Rc1/8

VPA300

980

G1/8.G1/4

G3/8

G1/2

VPA500

2256

VPA700

3924

VSA3000

4416

Rc1/4 ~ Rc3/4

EVGA342

9600

G1/2, G3/4.G1

VPA3000

35432

Rc3'8 ~ Rc2

Подготовка сжатого воздуха
Магистральная подготовка сжатого воздуха
Тип Присоединительная резьба Расход, норм. л/мин

Охладитель воздушного типа НАД

3/4, 1, 1 1/2

1000 ~ 5700

Охладитель водяного типа HAW

1/2, 3/4, 1 1/2, 2
фланцы 3В

300 ~ 18000

Осушитель рефрижераторного типа IDFA

Rc3/8 - Rc1

R1 ~ R2 1/2, фланец DN80

200 ~ 2800
3030 ~ 32000

Осушитель рефрижераторного типа

IDF120-370

фланцы 2 1/2В ~ 6В

20000 ~ 54000

Осушитель адсорбционного типа (точка росы - 30°С при атм. давл.) ID

G1/4 ~ G3/4

80 ~ 780

Осушитель адсорбционного типа для больших расходов ID (г. р. -40°С при 0.7 МПа)

G3/4 ~ G2;
фланец ГОСТ 12820-80,

Рп16

2000 ~ 16000

Магистральный фильтр AFF

G1/8 ~ G2
фланцы 2В, 3В, 4В

300 ~ 42000

Магистральный фильтр с высокой пропускной способностью AFF450

фланцы 6В, 8В

72000

Водоотделитель AMG

G1/8 ~ G2

300 ~ 12000

Микрофильтр AM

61/8 ~ G2

300 ~ 12000

СубмикроФильтр AMD

G1/8 ~ G2 фланцы 2В, 3В, 4В

200 ~ 12000
8000 ~ 40000

Субмикрофильтр с предфильтром АМН

G1/8 - G2

200 ~ 12000

Фильтр сверхтонкой очистки АМЕ

G1/8 ~ G2

200 ~ 12000

Фильтр-запахопоглотитель AMF

G1/8 ~ G2
фланцы 2В,  3В,  4В

200 ~ 40000

Микрофильтр-регулятор AMR

G1/4 ~ G1

750 ~ 6000

Фильтр с высокой пропускной способностью AF800-900

G1 1/4, G1 1/2, G2

7000 ~ 10000

Маслораспылитель с высокой пропускной способностью AL800-900

G1 1/4, G1 1/2, G2

11500 ~ 15000

Система смазки масляным туманом EALDU Rc 3/4 ~ Rc 2 90 ~ 15000
Центральный маслораспылитель ALB Rc 1/4 ~ Rc 1/2 5000 ~ 60000
Регулятор давления с высокой пропускной способностью EAR425-935 G1/4 ~ G2 7000 ~ 18000
Низкотемпературный фильтр-регулятор AW-X2622 G1/4 ~ G3/4 7000 ~ 2400
Устройства подготовки сжатого воздуха модульного монтажа

Микрофильтр AFM-A

G1/8 ~ G1/2

200 ~ 1100

Субмикрофильтр AFD-A

G1/8 ~ G1/2

120 ~ 600

Фильтр AF-A

M5 ~ G1

130 ~ 10000

Регулятор AR-A, AR-B

М5 ~ G1

100 ~ 10000

Регулятор давления со встроенным манометром ARG

G1/8 ~ G1/2

800 ~ 3000

Маслораспылитель AL-A

М5 ~ G1

155 ~ 12400

Фильтр/регулятор AW-A, AW-B

M5 ~ G1

100 ~ 10000

Фильтр/регулятор со встроенным манометром AWG

G1/8 ~ G1/2

800 ~ 3000

Мембранный осушитель воздуха IDG

G1/4 ~ G1/2

10 ~ 1000

Прецизионный регулятор давления IR-A

G1/8 ~ G1/2

400 ~ 5000

Прецизионный регулятор давления прямого действия ARP

G1/8 ~ G1/2

300 ~ 900

Электропневматический преобразователь ITV

G1/8 ~ G1/2

80 ~ 3500

Пневмокаретки
CXW пневмокаретка

CXW

Пневмокаретка с двухсторонними штоками, направляющими скольжения и со встроенными амортизаторами

Модели: CDBXWL16-50, CDBXWM25-125, CDBXWM25-175, CDBXWM32-25, CDPXWM16-50, CXWM16-50

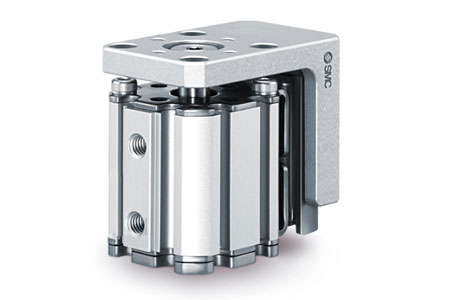

пневмокаретка MXZ

MXZ

Новинка. Компактная пневмокаретка с линейной направляющей. Точные перемещения в условиях ограниченного пространства.

Модели: MXZ20-10, MXZ20-5, MXZ25-30

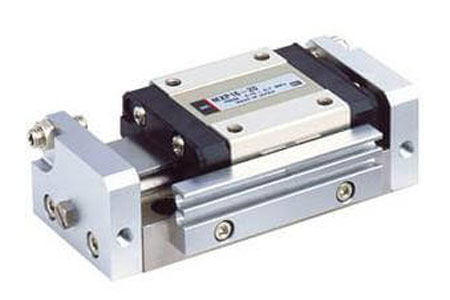

MXP  пневмокаретка

MXP

Пневмокаретка с высокой точностью хода с линейной направляющей

Модели: MXP10-10, MXP10-10B, MXP10-10C, MXP10-20, MXP10-20B, MXP10-20C, MXP12-15, MXP12-15B, MXP12-15C, MXP12-15N, MXP12-25, MXP12-25B, MXP12-25C, MXP16-20, MXP16-20B, MXP16-20C, MXP16-30, MXP16-30B, MXP16-30C, MXP6-10, MXP6-5, MXP6-5C, MXP8-20

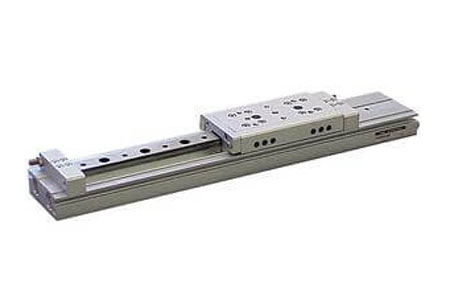

пневмокаретка MXZ

MXW

C большой длиной хода - до 10 дюймов (300 мм). Узел регулировки хода входит в стандартную комплектацию, а амортизатор является опцией.

Модели: MXW12-100B, MXW12-125B, MXW12-150B, MXW12-50B, MXW12-75B, MXW16-100B, MXW16-125B, MXW16-150B, MXW16-175, MXW16-175B, MXW16-200B, MXW16-75B, MXW20-100B, MXW20-125B, MXW20-150B, MXW20-175B, MXW20-200, MXW20-200B, MXW20-250, MXW20-250B, MXW25-100B, MXW25-125B, MXW25-150B, MXW25-175B, MXW25-200B, MXW25-300B, MXW8-100, MXW8-100B, MXW8-125B, MXW8-150B, MXW8-25B, MXW8-50B, MXW8-75B,

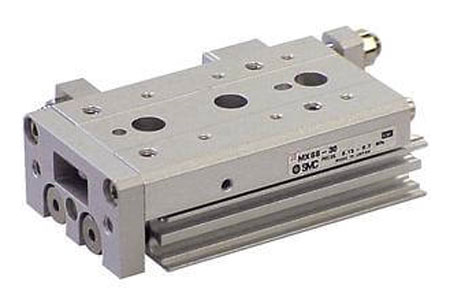

MXS пневмокаретка

MXS

Приложения, в которых требуется точное перемещение в диапазоне 10-150 мм (1/2-6"), обычно требуют применения цилиндра с прецизионными направляющими.

Модели: MXS12-100, MXS12-100A, MXS12-100AS, MXS12-100B, MXS12-100R, MXS12-10A, MXS12-10AS, MXS12-10P, MXS12-20, MXS12-20A, MXS12-20AF, MXS12-20AS, MXS12-20B, MXS12-30, MXS12-30A, MXS12-30AS, MXS12-30B, MXS12-30P, MXS12-30R, MXS12-40, MXS12-40A, MXS12-40AS, MXS12-40B, MXS12-50, MXS12-50A, MXS12-50AS, MXS12-50B, MXS12-50P, MXS12-50R

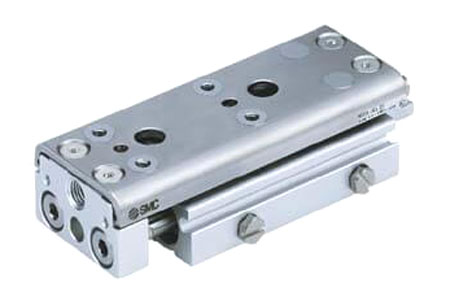

пневмокаретка MXQ-Z

MXQ-Z

C большой длиной хода - до 10 дюймов (300 мм). Узел регулировки хода входит в стандартную комплектацию, а амортизатор является опцией.

Двойного действия
Прочная и компактная
Диаметр отверстия, (мм): 6, 8, 12, 16, 20, 25
Ход поршня до 150 мм
4 вида корпуса

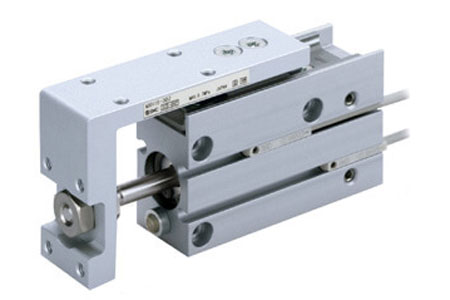

MXH пневмокаретка

MXH

Компактная прецизионная пневмокаретка с линейной направляющей, слайд-цилиндр

Модели: MXH10-10Z, MXH10-15Z, MXH10-20Z, MXH10-25Z, MXH10-30Z, MXH10-40Z, MXH10-50Z, MXH10-5Z, MXH10-60Z, MXH16-10Z, MXH16-15Z, MXH16-20Z , MXH16-25Z, MXH16-30Z, MXH16-40Z, MXH16-50Z, MXH16-5Z , MXH16-60Z, MXH20-10Z, MXH20-15Z , MXH20-20Z, MXH20-25Z, MXH20-30Z, MXH20-40Z, MXH20-50Z , MXH20-60Z, MXH6-10Z, MXH6-15Z, MXH6-20Z, MXH6-25Z, MXH6-30Z, MXH6-40Z, MXH6-50Z, MXH6-5Z, MXH6-60Z,

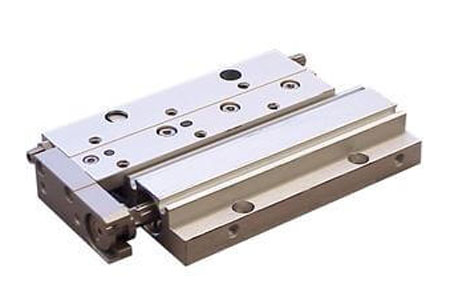

пневмокаретка MXF

MXF

Низкопрофильная прецизионная пневмокаретка (направляющие с перекрестными роликами)

Модели: MXF12-20, MXF12-30, MXF12-50, MXF16-30, MXF16-50, MXF16-75, MXF20-100, MXF20-30, MXF20-50, MXF20-75 , MXF8-10, MXF8-20, MXF8-30

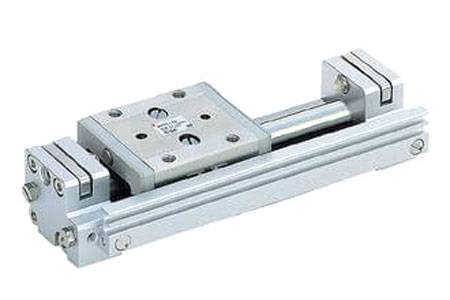

MXY пневмокаретка

MXY

Прецизионная пневмокаретка с длинным ходом и магнитной связью

Модели: MXY12-100B, MXY6-50, MXY8-250
Серия аналогична по назначению пневмокареткам серии MXP, но имеет длинный ход. MXY является бесштоковым магнитным цилиндром. Объединенный с линейной направляющей MXY обеспечивает жесткость, компактность и легкость конструкции.

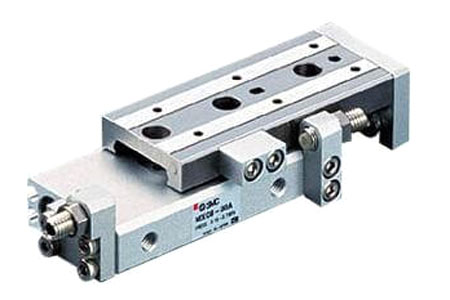

пневмокаретка MXQ

MXQ

Прецизионная пневмокаретка

Модели: EMXQ20-10, EMXQ20-100, EMXQ20-125, EMXQ20-150, EMXQ20-150R, EMXQ20-20 , EMXQ20-30, EMXQ20-40, EMXQ20-40R, EMXQ20-50, EMXQ20-75, EMXQ20-75R, EMXQ20L-125, EMXQ20L-40, EMXQ25-10, EMXQ25-100, EMXQ25-125, EMXQ25-150, EMXQ25-20, EMXQ25-30, EMXQ25-40, EMXQ25-50, EMXQ25-75, EMXQ25L-150, MXQ12-10, MXQ12-100, MXQ12-20, MXQ12-20AS, MXQ12-20P, MXQ12-30, MXQ12-30A, MXQ12-30AS, MXQ12-30B, MXQ12-40, MXQ12-50, MXQ12-50AS, MXQ12-50B, MXQ12-75, MXQ12-75R, MXQ12L-10, MXQ12L-20, MXQ12L-20CS, MXQ12L-30, MXQ12L-40, MXQ12L-50, MXQ12L-75, MXQ16-10, MXQ16-100, MXQ16-100AS, MXQ16-100B, MXQ16-100R , MXQ16-125, MXQ16-125B, MXQ16-125R, MXQ16-20, MXQ16-20AS, MXQ16-20R, MXQ16-30, MXQ16-30B, MXQ16-40, MXQ16-50, MXQ16-50AS, MXQ16-50R, MXQ16-75, MXQ16-75R, MXQ16L-125, MXQ16L-20, MXQ16L-30, MXQ16L-40, MXQ16L-50, MXQ16L-75, MXQ20-10, MXQ20-100, MXQ20-125, MXQ20-150, MXQ20-150B, MXQ20-20, MXQ20-30, MXQ20-40, MXQ20-50, MXQ20-50AS, MXQ20-75, MXQ20L-30, MXQ20L-50, MXQ25-100, MXQ25-125, MXQ25-150, MXQ25-150B, MXQ25-20, MXQ25-30, MXQ25-40, MXQ25-50, MXQ25-50AS, MXQ25-75, MXQ6-10, MXQ6-10A, MXQ6-10AS, MXQ6-20, MXQ6-30, MXQ6-40, MXQ6-50, MXQ6L-10, MXQ6L-10AS, MXQ6L-20, MXQ6L-30, MXQ6L-40, MXQ6L-50, MXQ8-10, MXQ8-10A, MXQ8-10P, MXQ8-20, MXQ8-20AS, MXQ8-20P, MXQ8-20R, MXQ8-30, MXQ8-30A, MXQ8-30AS, MXQ8-40, MXQ8-50, MXQ8-50R, MXQ8-75, MXQ8L-20, MXQ8L-30, MXQ8L-50,

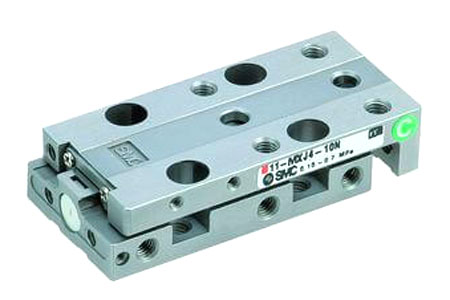

MXJ пневмокаретка

MXJ

Новинка. Миниатюрная прецизионная пневмокаретка для "чистых" процессов (ø4.5, ø6, ø8)

Модели: MXJ4-10C, MXJ4-5, MXJ6-10, MXJ6-10N, MXJ6-15, MXJ8-10

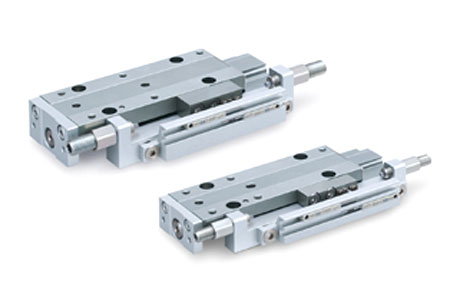

пневмокаретка MXJ-Z

MXJ-Z

Прецизионная пневмокаретка (ø12, ø16)

Ход до 50 мм
Монтажные отверстия расположены на 4 поверхностях
Возможен боковой монтаж
Допуск параллельности при движении: 0.005 мм
Широкий выбор опций узла ограничения хода
Диапазон рабочего давления: 0.1 ~ 0.72 МПа

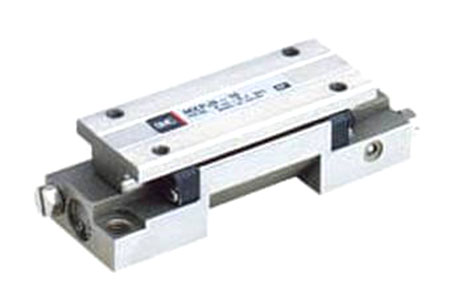

MXPJ6 пневмокаретка

MXPJ6

Миниатюрная пневмокаретка высокой точности с линейной направляющей

Модели: MXPJ6-10, MXPJ6-5

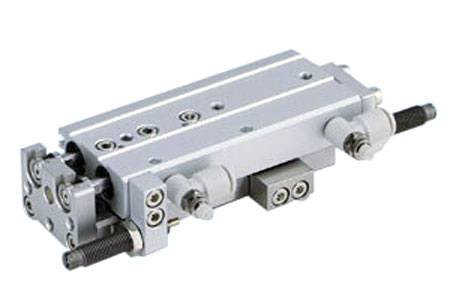

пневмокаретка MXQR

MXQR

Прецизионная пневмокаретка реверсивного типа

Пневмокаретка со встроенной направляющей рейкой Диаметры поршня (мм): 6, 8, 12, 16, 20, 25 Реверсивная Возможность установки датчиков положения
