Артикул | Подсоединяемые трубки | Резьбовое соединение | |||||
5мм | 6.5мм | 10мм | М10х1 | G1/8 | G1/4 | G1/2 | |
901.1х | PA | PA, PPS | PA, PPS | PA, PVDF CuZn40, V2A |
PA, PVDF CuZn40, V2A |
PA, PVDF CuZn40, V2A |
CuZn40 |
901.2х | PA | PA, PPS | PA, PPS | PA, PVDF CuZn40, V2A |
PA, PVDF CuZn40, V2A |
CuZn40, V2A | CuZn40 |
901.30 | PA | ||||||
901.41 | PA, PPS | PA, PPS | PA, PVDF CuZn40, V2A |
PA, PVDF CuZn40, V2A |
CuZn40, V2A | CuZn40 | |
901.51 | CuZn40, V2A | CuZn40, V2A | CuZn40, V2A | ||||
PA - полиамид, PVDF - полинвинилиденфторид, CuZn40 - латунь, V2A - нержавеющая сталь |
Артикул | Подсоединяемые трубки | Резьбовое соединение | |||||
5мм | 6.5мм | 10мм | М10х1 | G1/8 | G1/4 | G1/2 | |
901.1х Ex | PA | PA, PPS | PA, PPS | PA, PVDF MS, V2A |
PA, PVDF MS, V2A |
PA, PVDF MS, V2A |
MS |
901.2х Ex | PA | PA, PPS | PA, PPS | PA, PVDF MS, V2A |
PA, PVDF MS, V2A |
MS, V2A | MS |
901.30 Ex | PA | ||||||
901.41 Ex | PA, PPS | PA, PPS | PA, PVDF MS, V2A |
PA, PVDF MS, V2A |
MS, V2A | MS | |
901.51 Ex | MS | MS, V2A | MS, V2A | ||||
PA - полиамид, PVDF - полинвинилиденфторид, MS - латунь, V2A - нержавеющая сталь |
Артикул | Подсоединяемые трубки | Резьбовое соединение | |||||
5мм | 6.5мм | 10мм | М10х1 | G1/8 | G1/4 | G1/2 | |
901.61-65 | PA | PA, PPS | PA, PPS | PA, PVDF CuZn40, V2A |
PA, PVDF CuZn40, V2A |
CuZn40, V2A | CuZn40 |
901.66-68 | CuZn40, V2A | CuZn40, V2A | CuZn40, V2A | CuZn40 | |||
901.71-76 | PA | PA, PPS | PA, PPS | PA, PVDF CuZn40, V2A |
PA, PVDF CuZn40, V2A |
CuZn40, V2A | |
901.77-78 | CuZn40, V2A | CuZn40, V2A | CuZn40, V2A | CuZn40 | |||
901.8x | PA | ||||||
901.91-93 | CuZn40 | CuZn40, V2A | CuZn40, V2A | ||||
PA - полиамид, PVDF - полинвинилиденфторид, CuZn40 - латунь, V2A - нержавеющая сталь |
Артикул | Регулируемый уровень давления от-до, mbar | Дифференциал переключения, mbar | Демпфирующее отверстие Ø, mm | Максимальное положительное рабочее давление, bar | Максимальное отрицательное рабочее давление, bar | |
901.61 | 5 | 20 | 3 | 0.3 | 0.5 | 0 |
901.62 | 10 | 50 | 5 | 0.3 | 0.5 | 0 |
901.63 | 25 | 100 | 10 | 0.3 | 0.5 | 0 |
901.64 | 50 | 250 | 20 | 0.2 | 1 | 0 |
901.65 | 100 | 500 | 50 | 0.2 | 1 | 0 |

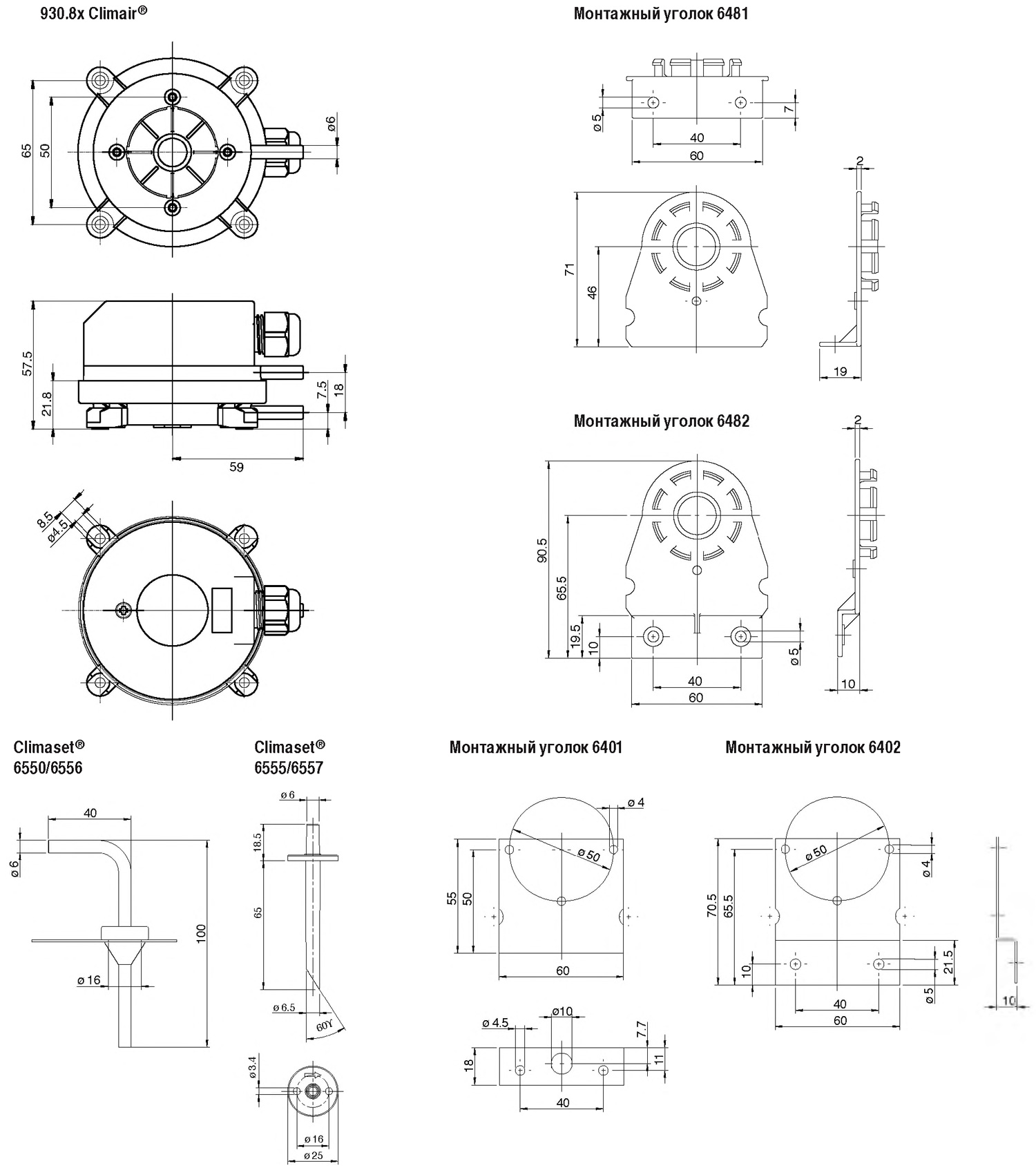

Датчик-реле перепада давления 930.8хClimax® с регулируемым порогом давления
Регулируемый датчик-реле перепада давления служит для контроля избыточного и вакуумметрического давления, а также перепада давления воздуха или других негорючих, неагрессивных газов.
Области применения:
- Контроль воздушных фильтров и воздуходувок
- Контроль потоков охлаждённого воздуха в промышленности
- Защита от перегрева нагревателей воздуха
- Контроль потока в вентиляционных каналах
- Управление воздушными и пожарозащитными клапанами
- Защита теплообменников от замерзания
Пороговое давление может быть установлено ручкой со шкалой без помощи манометра, а также изменено с помощью отвёртки.
Артикул | Пределы регулировки для верхнего порога давления, Па (от - до) | Порог перепада установлен на, Па | Допуск для верхнего и нижнего порога | |
930.80 |
20 |
300 |
10 | +-15% |
930.84 |
30 |
400 |
15 | +-15% |
930.83 |
50 |
500 |
20 | +-15% |
930.85 |
200 |
1000 |
100 | +-15% |
930.86 |
500 |
2500 |
150 | +-15% |
930.87 |
1000 |
5000 |
250 | +-15% |
Наименование | Деталь № |
S-образный металлический монтажный уголок |
6402 |
L-образный металлический монтажный уголок |
6401 |
Защелкивающийся S-образный пластмассовый уголок |
6482 |
Защелкивающийся L-образный пластмассовый уголок |
6481 |
Climaset® состоящий из 2 м PVC шлангов и 2 пластмассовых трубок |
6555 |
Climaset® состоящий из 2 м силиконовых шлангов и 2 пластмассовых трубок |
6557 |
Climaset® состоящий из 2 м PVC шлангов и 2 согнутых металлических трубок |
6550 |
Climaset® состоящий из 2 м силиконовых шлангов и 2 согнутых металлических трубок |
6556 |
Набор из трех насаживаемых бинтовых клемм, в пакете |
6415 |
Конечная пластмассовая трубка для Climaset® 6555 |
6551 |
Согнутая металлическая трубка для Climaset® 6550 |
6552 |
Резиновая втулка для металлической трубки из Climaset® 6550 |
6553 |
Моток шланга PVC 100 м |
6424 |
Кабельный ввод М16 с прокладкой и креплением |
6562 |
Кабельный ввод М20х1.5 с прокладкой и креплением |
6568 |
Кабельный ввод NPT 1/2" без крепления |
6561 |
Картонная коробка для розничной упаковки (без принадлежностей) |
6428 |
Картонная коробка для розничной упаковки (с принадлежностями) |
6429 |
