ARRAY Super Relay SR-серия
Программируемый логический контроллер SR
Логический контроллер ARRAY SR широко используется в области автоматического управления промышленностью, сельским хозяйством и позволяет создавать системы "умного дома", что действительно входит в каждую часть повседневной жизни людей. Контроллер SR - это новый тип программируемого контроллера с программированием блоками FBD (функциональные блок-схемы), который проще и легче освоить, чем обычный ПЛК (со ступенчатой диаграммой и инструкциями). Если вы хотите программировать SR на ПК, вам предоставляется бесплатное программное обеспечение для программирования «Super CAD» с мощными функциями.
SR может использоваться для объединения голосовых модулей SR-VPA, SR-VPD и модулей дистанционного управления SR-RCA, SR-RCD; он может выполнять функции удалённого управления телефоном, беспроводного управления, голосовых подсказок и функций автоматического набора. При использовании с модулем расширения (SR-20ERA, SR-20ERD, SR-20ETD, SR-20EGD) точки ввода / вывода могут быть расширены в соответствии с вашими требованиями. В большинстве случаев один SR-компьютер может быть подключён максимум к пяти модулям расширения (лучше подключаться к 3 модулям расширения), и максимум 122 точек ввода / вывода (74 входа и 48 выходов).
Параметры контроллеров SR-серии
| Тип |
Питание |
Входы |
Выходы |
описание |
| SR-12MRAC |
AC110-220V |
8 AC входов |
4 релейных выхода |
Подробнее |
| SR-12MRDC |
DC12-24V |
8 DC входов (6 аналоговых) |
4 релейных выхода |
Подробнее |
| SR-12MTDC |
DC12-24V |
8 DC входов (6 аналоговых) |
4 транзисторных (NPN) выхода |
Подробнее |
| SR-12MGDC |
DC12-24V |
8 DC входов (6 аналоговых) |
4 транзисторных (PNP) выхода |
Подробнее |
| SR-22MRAC |
AC110-220V |
14 AC входов |
8 релейных выходов |
Подробнее |
| SR-22MRDC |
DC12-24V |
14 DC входов (8 аналоговых) |
8 релейных выходов |
Подробнее |
| SR-22MTDC |
DC12-24V |
14 DC входов (8 аналоговых) |
8 транзисторных (NPN) выходов |
Подробнее |
| SR-22MGDC |
DC12-24V |
14 DC входов (8 аналоговых) |
8 транзисторных (PNP) выходов |
Подробнее |
| SR-20ERA |
AC110-220V |
расширение 12 AC входов |
расширение 8 релейных выходов |
Подробнее |
| SR-20ERD |
DC12-24V |
расширение 12 DC входов |
расширение 8 релейных выходов |
Подробнее |
| SR-20ETD |
DC12-24V |
расширение 12 DC входов |
расширение 8 транзисторных (NPN) выходов |
Подробнее |

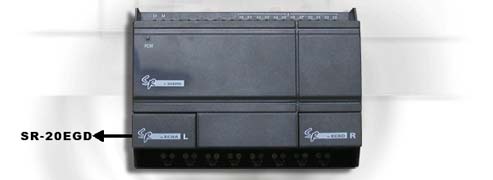

| SR-20EGD |
DC12-24V |
расширение 12 DC входов |
расширение 8 транзисторных (PNP) выходов |
Подробнее |
SR-12MRAC
| Питание |
| Номинальное напряжение: |
AC110V-240V |
| Частота сети: |
47-63Hz |
| Входы: |
| Кол. входов: |
8(A0-A5,B4-B5) |
| Цифровые входы: |
8(A0-A5,B4-B5) |
| Аналоговые входы: |
нет |
| Входное напряжение: |
AC0-240V |
| Входной сигнал логического нуля: |
AC 0-40V |
| Входной сигнал логической единицы: |
AC 85-240V |
| Выходы: |
| Количество выходов: |
4(QA0-QA3) |
| Тип выходов |
Реле |
| Допустимое напряжение коммутации: |
AC0-240V/DC0-24V |
| Максимальный ток нагрузки: |
резистивная 10A/индуктивная 2A |
| Температурный режим: |
| Температура эксплуатации: |
0℃～55℃ |
| Температура хранения: |
-40℃～70℃ |
| Частота коммутации |
| Механизм реле: |
10Hz |
| Резистивная/небольшая нагрузка |
2Hz |
| Максимальная нагрузка: |
0.5Hz |
| Другие параметры: |
| Память часов (RTC) при 25℃ без внешнего питания: |
80 часов |
| Часы (RTC) точность: |
макс ±5s/сутки |
| Защита: |
IP20 |
| Макс. количество функциональных блоков: |
128 |
SR-12MRDC
| Питание |
| Номинальное напряжение: |
DC12V-24V |
| Частота сети: |
- |
| Входы: |
| Кол. входов: |
8(A0-A5,B4-B5) |
| Цифровые входы: |
8(A0-A5,B4-B5) |
| Аналоговые входы: |
6(A0-A5) |
| Входное напряжение: |
DC0-24V(цифровые)/DC0-10V(аналоговые) |
| Входной сигнал логического нуля: |
DC0-5V |
| Входной сигнал логической единицы: |
DC10-24V |
| Выходы: |
| Количество выходов: |
4(QA0-QA3) |
| Тип выходов |
Реле |
| Допустимое напряжение коммутации: |
DC0-24V |
| Максимальный ток нагрузки: |
резистивная 10A/индуктивная 2A |
| Температурный режим: |
| Температура эксплуатации: |
0℃～55℃ |
| Температура хранения: |
-40℃～70℃ |
| Частота коммутации |
| Механизм реле: |
10Hz |
| Резистивная/небольшая нагрузка |
2Hz |
| Максимальная нагрузка: |
0.5Hz |
| Другие параметры: |
| Память часов (RTC) при 25℃ без внешнего питания: |
80 часов |
| Часы (RTC) точность: |
макс ±5s/сутки |
| Защита: |
IP20 |
| Макс. количество функциональных блоков: |
128 |

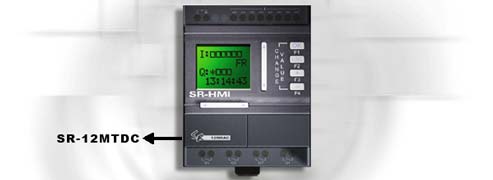

SR-12MTDC
| Питание |
| Номинальное напряжение: |
DC12V-24V |
| Частота сети: |
- |
| Входы: |
| Кол. входов: |
8(A0-A5,B4-B5) |
| Цифровые входы: |
8(A0-A5,B4-B5) |
| Аналоговые входы: |
6(A0-A5) |
| Входное напряжение: |
DC0-24V(цифровые)/DC0-10V(аналоговые) |
| Входной сигнал логического нуля: |
DC0-5V |
| Входной сигнал логической единицы: |
DC10-24V |
| Выходы: |
| Количество выходов: |
4(QA0-QA3) |
| Тип выходов |
Транзисторный (NPN) |
| Допустимое напряжение коммутации: |
DC0-24V |
| Максимальный ток нагрузки: |
2A |
| Температурный режим: |
| Температура эксплуатации: |
0℃～55℃ |
| Температура хранения: |
-40℃～70℃ |
| Частота коммутации |
| Механизм реле: |
- |
| Резистивная/небольшая нагрузка |
- |
| Максимальная нагрузка: |
- |
| Другие параметры: |
| Память часов (RTC) при 25℃ без внешнего питания: |
80 часов |
| Часы (RTC) точность: |
макс ±5s/сутки |
| Защита: |
IP20 |
| Макс. количество функциональных блоков: |
128 |
SR-12MGDC
| Питание |
| Номинальное напряжение: |
DC12V-24V |
| Частота сети: |
- |
| Входы: |
| Кол. входов: |
8(A0-A5,B4-B5) |
| Цифровые входы: |
8(A0-A5,B4-B5) |
| Аналоговые входы: |
6(A0-A5) |
| Входное напряжение: |
DC0-24V(цифровые)/DC0-10V(аналоговые) |
| Входной сигнал логического нуля: |
DC0-5V |
| Входной сигнал логической единицы: |
DC10-24V |
| Выходы: |
| Количество выходов: |
4(QA0-QA3) |
| Тип выходов |
Транзисторный (PNP) |
| Допустимое напряжение коммутации: |
DC0-24V |
| Максимальный ток нагрузки: |
2A |
| Температурный режим: |
| Температура эксплуатации: |
0℃～55℃ |
| Температура хранения: |
-40℃～70℃ |
| Частота коммутации |
| Механизм реле: |
- |
| Резистивная/небольшая нагрузка |
- |
| Максимальная нагрузка: |
- |
| Другие параметры: |
| Память часов (RTC) при 25℃ без внешнего питания: |
80 часов |
| Часы (RTC) точность: |
макс ±5s/сутки |
| Защита: |
IP20 |
| Макс. количество функциональных блоков: |
128 |

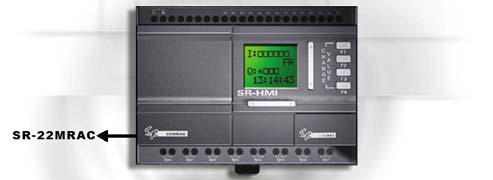

SR-22MRAC
| Питание |
| Номинальное напряжение: |
AC110V-240V |
| Частота сети: |
47-63Hz |
| Входы: |
| Кол. входов: |
14 (A0-A7,B0-B5) |
| Цифровые входы: |
14 (A0-A7,B0-B5) |
| Аналоговые входы: |
нет |
| Входное напряжение: |
AC0-240V |
| Входной сигнал логического нуля: |
AC 0-40V |
| Входной сигнал логической единицы: |
AC 85-240V |
| Выходы: |
| Количество выходов: |
8 (QA0-QA7) |
| Тип выходов |
Реле |
| Допустимое напряжение коммутации: |
AC0-240V/DC0-24V |
| Максимальный ток нагрузки: |
резистивная 10A/индуктивная 2A |
| Температурный режим: |
| Температура эксплуатации: |
0℃～55℃ |
| Температура хранения: |
-40℃～70℃ |
| Частота коммутации |
| Механизм реле: |
10Hz |
| Резистивная/небольшая нагрузка |
2Hz |
| Максимальная нагрузка: |
0.5Hz |
| Другие параметры: |
| Память часов (RTC) при 25℃ без внешнего питания: |
80 часов |
| Часы (RTC) точность: |
макс ±5s/сутки |
| Защита: |
IP20 |
| Макс. количество функциональных блоков: |
128 |
SR-22MRDC
| Питание |
| Номинальное напряжение: |
DC12V-24V |
| Частота сети: |
- |
| Входы: |
| Кол. входов: |
14 (A0-A7,B0-B5) |
| Цифровые входы: |
14 (A0-A7,B0-B5) |
| Аналоговые входы: |
8 (A0-A7) |
| Входное напряжение: |
DC0-24V(цифровые)/DC0-10V(аналоговые) |
| Входной сигнал логического нуля: |
DC0-5V |
| Входной сигнал логической единицы: |
DC10-24V |
| Выходы: |
| Количество выходов: |
8 (QA0-QA7) |
| Тип выходов |
Реле |
| Допустимое напряжение коммутации: |
AC0-240V/DC0-24V |
| Максимальный ток нагрузки: |
резистивная 10A/индуктивная 2A |
| Температурный режим: |
| Температура эксплуатации: |
0℃～55℃ |
| Температура хранения: |
-40℃～70℃ |
| Частота коммутации |
| Механизм реле: |
10Hz |
| Резистивная/небольшая нагрузка |
2Hz |
| Максимальная нагрузка: |
0.5Hz |
| Другие параметры: |
| Память часов (RTC) при 25℃ без внешнего питания: |
80 часов |
| Часы (RTC) точность: |
макс ±5s/сутки |
| Защита: |
IP20 |
| Макс. количество функциональных блоков: |
128 |
SR-22MTDC
| Питание |
| Номинальное напряжение: |
DC12V-24V |
| Частота сети: |
- |
| Входы: |
| Кол. входов: |
14 (A0-A7,B0-B5) |
| Цифровые входы: |
14 (A0-A7,B0-B5) |
| Аналоговые входы: |
8 (A0-A7) |
| Входное напряжение: |
DC0-24V(цифровые)/DC0-10V(аналоговые) |
| Входной сигнал логического нуля: |
DC0-5V |
| Входной сигнал логической единицы: |
DC10-24V |
| Выходы: |
| Количество выходов: |
8 (QA0-QA7) |
| Тип выходов |
Транзисторный (NPN) |
| Допустимое напряжение коммутации: |
DC0-24V |
| Максимальный ток нагрузки: |
2A |
| Температурный режим: |
| Температура эксплуатации: |
0℃～55℃ |
| Температура хранения: |
-40℃～70℃ |
| Частота коммутации |
| Механизм реле: |
- |
| Резистивная/небольшая нагрузка |
- |
| Максимальная нагрузка: |
- |
| Другие параметры: |
| Память часов (RTC) при 25℃ без внешнего питания: |
80 часов |
| Часы (RTC) точность: |
макс ±5s/сутки |
| Защита: |
IP20 |
| Макс. количество функциональных блоков: |
128 |
SR-22MGDC
| Питание |
| Номинальное напряжение: |
DC12V-24V |
| Частота сети: |
- |
| Входы: |
| Кол. входов: |
14 (A0-A7,B0-B5) |
| Цифровые входы: |
14 (A0-A7,B0-B5) |
| Аналоговые входы: |
8 (A0-A7) |
| Входное напряжение: |
DC0-24V(цифровые)/DC0-10V(аналоговые) |
| Входной сигнал логического нуля: |
DC0-5V |
| Входной сигнал логической единицы: |
DC10-24V |
| Выходы: |
| Количество выходов: |
8(QA0-QA7) |
| Тип выходов |
Транзисторный (PNP) |
| Допустимое напряжение коммутации: |
DC0-24V |
| Максимальный ток нагрузки: |
2A |
| Температурный режим: |
| Температура эксплуатации: |
0℃～55℃ |
| Температура хранения: |
-40℃～70℃ |
| Частота коммутации |
| Механизм реле: |
- |
| Резистивная/небольшая нагрузка |
- |
| Максимальная нагрузка: |
- |
| Другие параметры: |
| Память часов (RTC) при 25℃ без внешнего питания: |
80 часов |
| Часы (RTC) точность: |
макс ±5s/сутки |
| Защита: |
IP20 |
| Макс. количество функциональных блоков: |
128 |
SR-20ERA
| Питание |
| Номинальное напряжение: |
AC110V-240V |
| Частота сети: |
47-63Hz |
| Входы: |
| Кол. входов: |
12(X0-A7,Y0-Y3) |
| Цифровые входы: |
12(X0-A7,Y0-Y3) |
| Аналоговые входы: |
нет |
| Входное напряжение: |
AC0-240V |
| Входной сигнал логического нуля: |
AC 0-40V |
| Входной сигнал логической единицы: |
AC 85-240V |
| Выходы: |
| Количество выходов: |
8 (QX0-QX7) |
| Тип выходов |
Реле |
| Допустимое напряжение коммутации: |
AC0-240V/DC0-24V |
| Максимальный ток нагрузки: |
резистивная 10A/индуктивная 2A |
| Температурный режим: |
| Температура эксплуатации: |
0℃～55℃ |
| Температура хранения: |
-40℃～70℃ |
| Частота коммутации |
| Механизм реле: |
10Hz |
| Резистивная/небольшая нагрузка |
2Hz |
| Максимальная нагрузка: |
0.5Hz |
| Другие параметры: |
| Память часов (RTC) при 25℃ без внешнего питания: |
80 часов |
| Часы (RTC) точность: |
макс ±5s/сутки |
| Защита: |
IP20 |
| Макс. количество функциональных блоков: |
128 |
SR-20ERD
| Питание |
| Номинальное напряжение: |
DC12V-24V |
| Частота сети: |
- |
| Входы: |
| Кол. входов: |
12 (X0-A7,Y0-Y3) |
| Цифровые входы: |
12 (X0-A7,Y0-Y3) |
| Аналоговые входы: |
нет |
| Входное напряжение: |
DC0-24V(цифровые)/DC0-10V(аналоговые) |
| Входной сигнал логического нуля: |
DC0-5V |
| Входной сигнал логической единицы: |
DC10-24V |
| Выходы: |
| Количество выходов: |
8 (QX0-QX7) |
| Тип выходов |
Реле |
| Допустимое напряжение коммутации: |
AC0-240V/DC0-24V |
| Максимальный ток нагрузки: |
резистивная 10A/индуктивная 2A |
| Температурный режим: |
| Температура эксплуатации: |
0℃～55℃ |
| Температура хранения: |
-40℃～70℃ |
| Частота коммутации |
| Механизм реле: |
10Hz |
| Резистивная/небольшая нагрузка |
2Hz |
| Максимальная нагрузка: |
0.5Hz |
| Другие параметры: |
| Память часов (RTC) при 25℃ без внешнего питания: |
80 часов |
| Часы (RTC) точность: |
макс ±5s/сутки |
| Защита: |
IP20 |
| Макс. количество функциональных блоков: |
128 |
SR-20ETD
| Питание |
| Номинальное напряжение: |
DC12V-24V |
| Частота сети: |
- |
| Входы: |
| Кол. входов: |
12(X0-A7,Y0-Y3) |
| Цифровые входы: |
12(X0-A7,Y0-Y3) |
| Аналоговые входы: |
нет |
| Входное напряжение: |
DC0-24V(цифровые)/DC0-10V(аналоговые) |
| Входной сигнал логического нуля: |
DC0-5V |
| Входной сигнал логической единицы: |
DC10-24V |
| Выходы: |
| Количество выходов: |
8(QX0-QX7) |
| Тип выходов |
Транзисторный (NPN) |
| Допустимое напряжение коммутации: |
DC0-24V |
| Максимальный ток нагрузки: |
2A |
| Температурный режим: |
| Температура эксплуатации: |
0℃～55℃ |
| Температура хранения: |
-40℃～70℃ |
| Частота коммутации |
| Механизм реле: |
- |
| Резистивная/небольшая нагрузка |
- |
| Максимальная нагрузка: |
- |
| Другие параметры: |
| Память часов (RTC) при 25℃ без внешнего питания: |
80 часов |
| Часы (RTC) точность: |
макс ±5s/сутки |
| Защита: |
IP20 |
| Макс. количество функциональных блоков: |
128 |
SR-20EGD
| Питание |
| Номинальное напряжение: |
DC12V-24V |
| Частота сети: |
- |
| Входы: |
| Кол. входов: |
12(X0-A7,Y0-Y3) |
| Цифровые входы: |
12(X0-A7,Y0-Y3) |
| Аналоговые входы: |
нет |
| Входное напряжение: |
DC0-24V(цифровые)/DC0-10V(аналоговые) |
| Входной сигнал логического нуля: |
DC0-5V |
| Входной сигнал логической единицы: |
DC10-24V |
| Выходы: |
| Количество выходов: |
8(QX0-QX7) |
| Тип выходов |
Транзисторный (PNP) |
| Допустимое напряжение коммутации: |
DC0-24V |
| Максимальный ток нагрузки: |
2A |
| Температурный режим: |
| Температура эксплуатации: |
0℃～55℃ |
| Температура хранения: |
-40℃～70℃ |
| Частота коммутации |
| Механизм реле: |
- |
| Резистивная/небольшая нагрузка |
- |
| Максимальная нагрузка: |
- |
| Другие параметры: |
| Память часов (RTC) при 25℃ без внешнего питания: |
80 часов |
| Часы (RTC) точность: |
макс ±5s/сутки |
| Защита: |
IP20 |
| Макс. количество функциональных блоков: |
128 |
| № |
Наименование |
Ссылка |
|
2 |
Краткое описание серии SR : SR-12MRAC, SR-12MRDC, SR-12MTDC, SR-22MRAC, SR-22MRDC, SR-22MTDC, SR-20ERD, SR-20ERA, SR-20ETD |
|
|
4 |
Инструкция по эксплуатации и программированию SR: SR-12MRAC, SR-12MRDC, SR-12MTDC, SR-22MRAC, SR-22MRDC, SR-22MTDC, SR-20ERD, SR-20ERA, SR-20ETD |
|
Русский |
|
6 |
Программное обеспечение SuperCAD 2005 для контроллеров SR |
|
