Процесс-индикатор STS-401 представляет собой микропроцессорное устройство, предназначенное для индикации (визуальной) значений технических величин и участия в управлении технологического процесса.

Посредством кнопок на лицевой панели устройства, можно установить несколько параметров, в том числе два отдельных ограничения, определяющих ответ на два отдельных коммутирующих (оптронных) выхода.

Процесс индикатор STS-401

Технические характеристики
Индикация: светодиодная
- дисплей из семисегментных индикаторов – 6 красных цифр 9мм;
- индикация выхода и режимов – 5 красных светодиодов.
Питание:
 - питающее напряжение – 220В переменного тока (AC) или 24В AC – под заказ;
 - потребляемая мощность - < 2ВА.
Входы:
 - один по напряжению с диапазонами 0 – 5В, 0 – 10В, +/- 5В, +/- 10В;
 - один по току с диапазоном 0 – 20мА.
Выходы:
 - 24В постоянного тока (DC) – макс. выходной ток – 50мА;
 - два релейных – NO 5А/250В переменного тока (AC) или оптронные.
Интерфейс:
  RS485 – двухпроводной
Присоединение: винтовые клеммы – съемные.
Размеры: 36х72х80 (95).
Материал: пластик.
Диапазон рабочих температур: 0 … +50°С.
Рабочая влажность: 0 … 80% RH
Степень защиты:
 - со стороны пенели – IP04;
 - со стороны клемм – IP02.
Условия хранения:
 - температура - -10 … +60°С
 - влажность – 0 … 95% RH



Схемы подключения:

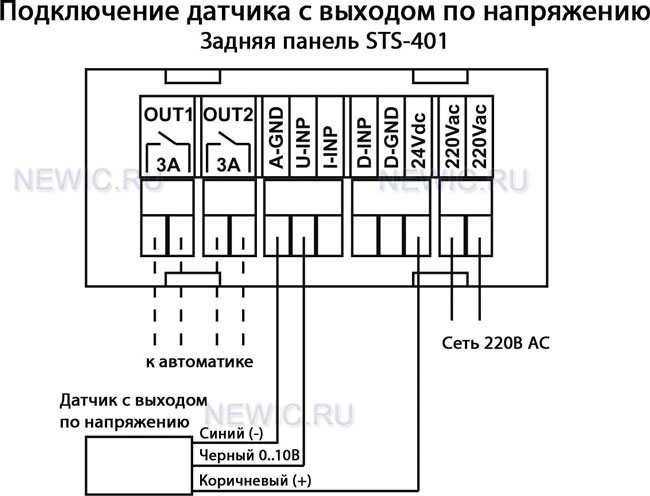

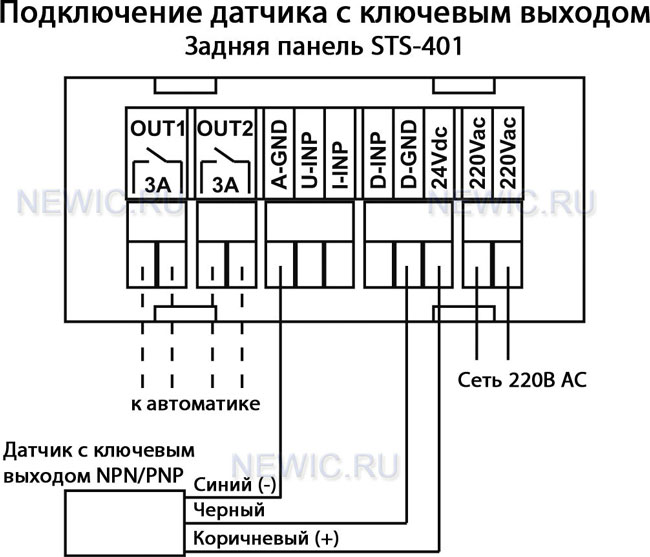

sts-401 схема
