Шаговые двигатели JMC

Разновидность электродвигателей, в которых храповое колесо выполняет функцию ротора. При включении электромагнита колесо поворачивается на один зубец храпового колеса. Устройство шагового электродвигателя известно уже давно и до сих пор широко используется в промышленности. Они стандартизованы национальной ассоциацией производителей электрооборудования (NEMA) по посадочным размерам и размеру фланца: NEMA 17, NEMA 23, NEMA 34 и др.

NEMA23 шаговый двигатель

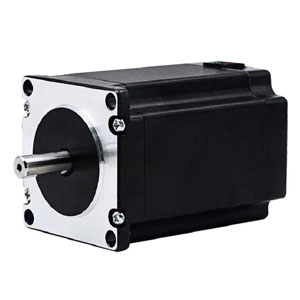

JMC 57J1876-828 (NEMA23)

Вал: 6.35 мм
Шаг: 1.8º
Ток: 2.8А
Крутящий момент: 1.3 Nm
Длина: 76 мм
Вес: 1 кг

шаговый двигатель NEMA34

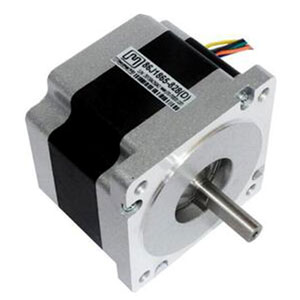

JMC 86J1865-828 (NEMA34)

Вал: 9.5 мм
Шаг: 1.8º
Ток: 2.8А
Крутящий момент: 3.5 Nm
Длина: 65 мм
Вес: 2 кг

JMC 86J1880-842 двигатель

JMC 86J1880-842 (NEMA34)

Вал: 12.7 мм
Шаг: 1.8º
Ток: 4.2А
Крутящий момент: 4.5 Nm
Длина: 80 мм
Вес: 2.3 кг

JMC 86J18118-842 двигатель шаговый

JMC 86J18118-842 (NEMA34)

Вал: 12.7 мм
Шаг: 1.8º
Ток: 6А
Крутящий момент: 4.2 Nm
Длина: 118 мм
Вес: 3.8 кг

NEMA42 шаговый двигатель

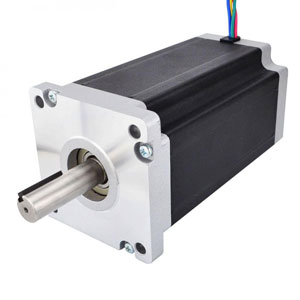

JMC 110J18115-460 (NEMA42)

Вал: 19 мм
Шаг: 1.8º
Ток: 6А
Крутящий момент: 12 Nm
Длина: 115 мм
Вес: 5.6 кг

NEMA42

JMC 110J18165-460 (NEMA42)

Вал: 19 мм
Шаг: 1.8º
Ток: 6А
Крутящий момент: 24 Nm
Длина: 165 мм
Вес: 9.5 кг
