Элетромагнитные клапаны SLP

электромагнитные клапаны

Электромагнитные клапаны серии SLP. Клапаны с непрямым (пилотным) управлением - открываются или закрываются под действием электромагнита, путем усиления давления рабочей жидкости. Возможно использование при достаточно высоком давлении.

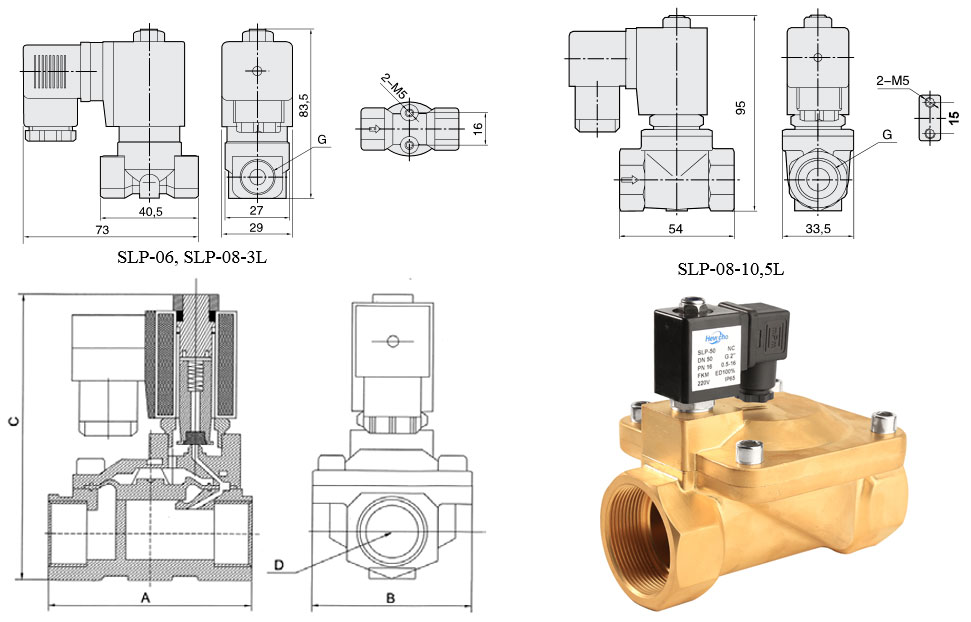

Артикул А, мм В, мм С, мм D
SLP-10 66 48 112 3/8
SLP-15 66 48 112 1/2
SLP-20 75 58 118 3/4
SLP-25 96 70 131 1
SLP-35 131 96 146 1-1/4
SLP-45 131 96 146 1-1/2
SLP-50 165 120 167 2

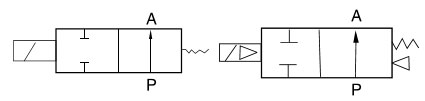

- Двухлинейные, двухпозиционные
- Нормально открытые или нормально закрытые
- Материалы корпуса: латунь или сталь (SS314, SS316)
- Материал мембран: NBR (-5...80°С), Viton (-20...120°С), EPDM (-20...120°С)
- Катушки с напряжением: 12В, 24В, 220В
- Катушки оснащены дин-коннектором и разъемом

Артикул Тип клапана Присоединительный размер Диаметр проходного отверстия, мм Коэффициент расхода Минимальное давление, бар Максимальное рабочее давление, бар
Воздух, газ Вода, горячая вода, пар Легкие масла (не более 20 CST)
SLP-06 2/2, нормально закрытый 1/8 3 0.23 0 13 13 10
SLP-08-3L 1/4 3 0.23 0 13 13 10
SLP-08-10.5L 1/4 10.5 1.47 0 10 10 10
SLP-10 3/8 13 4.5 0.5 16 16 13
SLP-15 1/2 13 4.5 0.5 16 16 13
SLP-20 3/4 20 7.6 0.5 16 16 13
SLP-25 1 25 12 0.5 16 16 13
SLP-35 1-1/4 35 22 0.5 16 16 13
SLP-40 1-1/2 40 30 0.5 16 16 13
SLP-50 2 50 48 0.5 16 12 13
SLP-06H 2/2, нормально открытый 1/8 3 0.25 0 12 12 10
SLP-08H 1/4 3 0.25 0 12 8 10
SLP-10H 3/8 13 4.5 0.5 12 8 7
SLP-15H 1/2 13 4.5 0.5 8 8 7
SLP-20H 3/4 20 7.6 0.5 8 8 7
SLP-25H 1 25 12 0.5 8 8 7
SLP-35H 1-1/4 35 22 0.5 8 8 7
SLP-40H 1-1/2 40 30 0.5 8 8 7
SLP-50H 2 50 48 0.5 8 8 7
