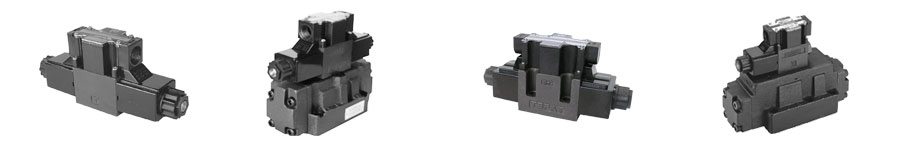

Клапаны регулирования направления движения

•  В зависимости от направления потока среды в трубопроводе, его можно разделить на односторонний регулирующий клапан и обратный клапан. Клапан, который позволяет среде течь только в одном направлении, называется односторонним регулирующим клапаном, например, односторонний клапан и распределительный клапан. Клапан, который может изменять направление потока среды, называется обратным клапаном, таким как обычный двухпозиционный двухходовой клапан, двухпозиционный трехходовой клапан, двухпозиционный четырехходовой клапан и трехпозиционный четырехходовой клапан.
•  По способу управления они могут быть разделены на электромагнитные клапаны, механические клапаны, пневматические регулирующие клапаны и клапаны с ручным управлением. Среди них электромагнитные клапаны можно разделить на одинарные и двойные электромагнитные клапаны. Механический клапан можно разделить на шаровой клапан, роликовый клапан и так далее. Пневматический регулирующий клапан можно разделить на одинарные и двойные пневматические регулирующие клапаны, а ручной регулирующий клапан можно разделить на ручной и обратный клапан.
• По принципу работы его можно разделить на клапан прямого действия и управляющий клапан. Клапан прямого действия может непосредственно изменять направление с помощью рабочей силы, электромагнитной силы или аэродинамической силы. Управляющий клапан состоит из двух частей: управляющего клапана и корпуса клапана, при этом управляющий клапан приводит в движение золотник внутри корпуса клапана для изменения направления.
• По рабочему положению золотника реверсивного клапана его можно разделить на двухпозиционный и трехпозиционный клапан.
• По количеству масляных отверстий на клапане его можно разделить на двухходовой клапан, трехходовой клапан, четырехходовой клапан и т.д.

Контрольные клапаны

• Благодаря прямому действию и выпускному предохранительному клапану, обратный клапан отличается простой конструкцией, длительным сроком службы, низким перепадом давления и высоким расходом.
• Его роль заключается в том, чтобы позволять жидкости течь только в определенном направлении и автоматически закрываться в случае обратного потока, чтобы предотвратить попадание высокого напряжения в низковольтную систему, что может привести к разрыву трубопроводов и оборудования.

предохранительные клапаны

Предохранительный клапан состоит из направляющего клапана и электрического датчика положения. Он разработан в основном для производства пластмасс и литейного оборудования. Встроенный контакт датчика положения в предохранительном клапане давления позволяет удобно и точно определять положение золотника. Сигнал обнаружения будет введен в промышленный компьютер для работы, и результат работы может быть использован для управления другими гидравлическими компонентами или механизмами. Его роль заключается в обеспечении нормальной работы оборудования только при закрытой защитной дверце, чтобы предотвратить травму персонала и повреждение оборудования, вызванные неправильной эксплуатацией или незакрытием дверцы.

• Когда датчик используется в индуктивной нагрузке, такой как электродвигатель, катушка реле и т.д., на контакт подается высокое индуцированное напряжение, когда контакт (цепи нагрузки) разомкнут. Такой (кратковременный) скачок напряжения может привести к повреждению датчика или значительному сокращению срока его службы. Поэтому рекомендуется использовать схему защиты с фиксирующим диодом.
• Не допускайте падения клапана с высоты более 30 см на твердую поверхность, в противном случае рабочие характеристики встроенного датчика могут ухудшиться.
• Категорически запрещается демонтировать двухходовой картриджный клапан без разрешения, заменять детали клапана без разрешения, а также снимать или модифицировать дроссельную заслонку.
• Датчик положения должен быть установлен производителем клапана.
• Гидравлическая система должна предотвращать сотрясение золотника. Бирка: Патронный клапан | Вставной патронный клапан | 2-ходовой вставной патронный клапан | Предохранительный патронный клапан

Описание

Патронный клапан SWHPS представляет собой электромагнитный предохранительный клапан с датчиком изменения положения. Предохранительный клапан - это клапан, который выполняет функцию предохранителя в теплогидравлической установке. Примером предохранительного клапана является клапан сброса давления (PRV), который автоматически выпускает вещество из котла, сосуда высокого давления или другой системы, когда давление или температура превышают заданные пределы. Предохранительные клапаны с пилотным управлением - это специализированный тип предохранительных клапанов.

Приложение

Тарельчатыe клапаны (LCV)

Описание

Тарельчатый клапан, также известный как конусный клапан, логический клапан или грибовидный клапан, имеет два патрубка для подключения A и B и управляющий порт C. Верхняя полость соединена с управляющим клапаном, который соединяется с масляным контуром управления.

Принцип работы

С точки зрения принципа работы, это эквивалентно одностороннему гидравлическому клапану управления, когда управляющий порт C соединен с масляным баком, открывается тарельчатый клапан, масляные порты A и B сообщаются друг с другом, так что вы можете открывать или закрывать масляный бак. конусный клапан с помощью контрольного клапана для сброса или повышения давления в канале С. Логический клапан может быть объединен с электромагнитным клапаном малого расхода в направленный клапан. Он может быть объединен с различными контрольными клапанами давления в различные клапаны регулирования давления. Если полость В является полостью возврата масла, клапан будет играть роль предохранительного клапана. Если полость В соединена с ответвлением системы, то клапан будет играть роль

Преимущества

• Крышка регулирующего клапана, обработанная в соответствии со стандартом ISO, предоставляет вам широкий выбор регулирующих клапанов, которые могут быть объединены с корпусом клапана logic cartridge в клапан управления направлением, потоком или давлением для выполнения требуемых функций.
• Диаметр обработанного отверстия корпуса тарельчатого клапана, встроенного в масляную печатную плату, соответствует стандарту ISO 7368 (DIN 24342).
• Сердечник конусного клапана выполнен в виде одностороннего поршневого клапана, что позволяет свести внутреннюю утечку к минимуму и, таким образом, сократить потери энергии. При низком перепаде давления и низкой теплотворной способности это может повысить механическую эффективность.
• Золотниковый клапан срабатывает почти в четыре раза быстрее золотникового клапана, так что масло начинает поступать сразу же, как только поток масла отталкивает поршень. В то время как золотниковый клапан отстает от потока масла.
• Корпус логического клапана встроен в масляную печатную плату, что обеспечивает низкий уровень шума, небольшую вибрацию и стабильную механическую работу. Его многофункциональность снижает спрос на другие типы клапанов. Кроме того, он может предотвратить утечку масла, вызванную прокладкой трубопровода. Он прост в установке и позволяет снизить стоимость.
• Небольшие габариты и высокая производительность. Рекомендуется использовать устройства этой серии в системах с производительностью 100 л/мин (25 об/мин) и выше. Область применения: крупногабаритные станки, гибочные станки, машины для литья под давлением, машины для литья пластмасс под давлением и т.д.
• Клапан регулирования расхода и давления с несколькими направлениями состоит из вставных монтажных деталей и крышек с различными схемами управления
