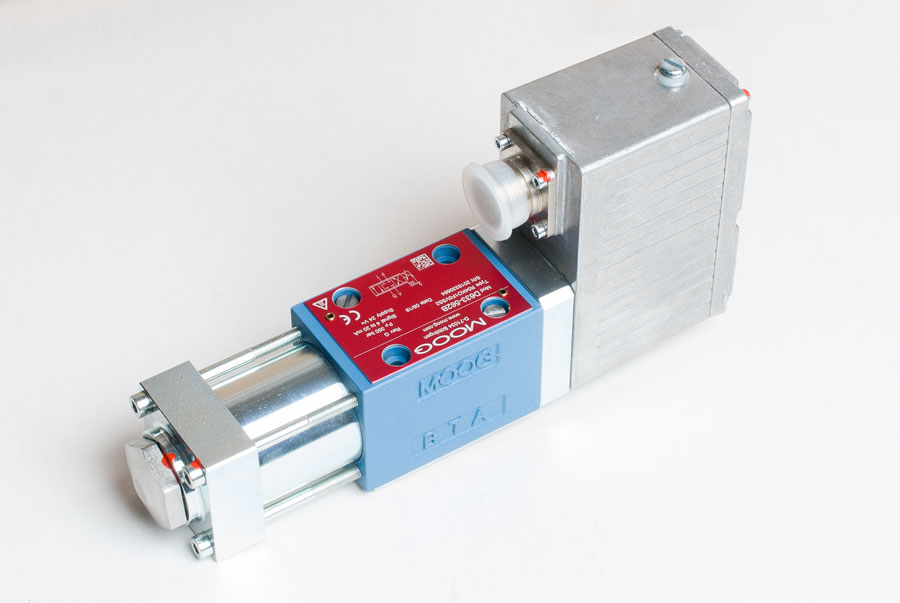

D633-562B с кодом R04KO1F0VSS2
Сервоклапан с непосредственным управлением золотником и со встроенной электроникой
Клапан серии D633 - это сервоклапан с непосредственным управлением золотником и с электрической обратной связью по положению. Управление золотником осуществляется с помощью жёстко связанного с ним якоря линейного двигателя, перемещающего золотник в обоих направлениях из положения гидравлического нуля (нейтрального положения). При отсутствии сигнала управления золотник удерживается в нейтральном положении плоской пружиной; таким образом, клапаны данной серии обладают существенным преимуществом в сравнении с соленоидными клапанами. Электроника, обеспечивающая замыкание контура обратной связи по положению золотника и экономичное управление линейным двигателем за счёт применения ШИМ-модуляции, представляет собой компактный блок, являющийся частью клапана.
Принцип работы линейного двигателя с постоянными магнитами
В сервоклапане применён линейный дифференциальный двигатель с постоянными магнитами, создающими базовый магнитный поток. За счёт использования постоянных магнитов электрический ток, необходимый для управления линейным двигателем, много меньше, чем у двигателей, применяемых в соленоидных клапанах. Для смещения золотника из нейтрального положения развиваемое линейным двигателем усилие должно преодолевать усилие пружины, имеющей высокую жёсткость, а также внутренние силы, действующие на золотник (гидродинамические силы, силы трения, возникающие вследствие загрязнённости рабочей жидкости). При возвращении золотника в нейтральное положение усилие пружины складывается с усилием, развиваемым линейным двигателем, тем самым обеспечивая дополнительное усилие на золотник, и делая клапан менее чувствительным к загрязнённости рабочей жидкости. Для удержания золотника в нейтральном положении подача тока в линейный двигатель не требуется.
Внутреннее устройство клапана
| Технические характеристики | |
|---|---|
| Конструкция клапана | Однокаскадный с гильзой |
| Способ управления | Управление золотником непосредственно от линейного двигателя |
| Тип золотника | Нулевые перекрытия |
| Положение золотника без электропитания | Р->В и А->Т |
| Присоединительные размеры | Cetop 3, с/ без использования дренажного порта Y |
| Диаметр портов Р, А, В, Т | 7.9 мм |
| Монтажное положение | любое |
| Материал уплотнений | Viton |
| Степень защиты по DIN 40050 | IP 65 при использовании рекомендуемой ответной части электроразъёма |
| Масса | 2.72 кг |
| Номинальный расход, л/мин при ∆р на раб. кромке клапана, 35 кгс/см2, ± 10% | 10 |
| Утечки в нуле, л/мин, при ∆р= 140 кгс/см2 , не более | 1.2 |
| Максимальное рабочее давление, cтатическое | |
| Порты Р, А, В | 350 кгс/см2 |
| Порт Т с закрытым дренажным портом Y | 50 кгс/см2 |
| Порт Т с открытым дренажным портом Y | 350 кгс/см2 |
| Порт Y | 50 кгс/см2 |
| Электрический разъём | 6-ти контактный + РЕ |
| Питание встроенной электроники, Uпит | +24 В |
| Допустимое напряжение питания | +19 В |
| Максимальное напряжение питания, Uпит мах | +32 В |
| Потребляемый ток при U пит = 24 В | |
| I min при нулевом входном сигнале | 0.15 А |
| I max при макс. вх. сигнале и ∆р =140 кгс/см2 | 1.2 А |
| Сигналы управления | 4 ... 20 мА |
| Сигнал о фактическом положении золотника | 4 ... 20 мА |
| Рекомендуемый внешний предохранитель | 1.6 А |
| Чувствительность * | < 0.1 % от номин. сигнала |
| Гистерезис * | < 0.2 % от номин. сигнала |
| Уход нуля при изменении температуры жидкости на 55 °С | < 1.5 % от номин. сигнала |
| Рабочая жидкость | Масло на минеральной основе |
| Температура рабочей жидкости | -20 ... +80 °С |
| Вязкость рабочей жидкости | |
| Рекомендуемая | 15 ... 100 мм2/с |
| Допускаемая | 5 ... 400 мм2/с |
| Тонкость фильтрации | |
| Рекомендуемая | ß6 >= 75 |
| Допускаемая | ß10>= 75 |
| Чистота рабочей жидкости по ГОСТ 17216 | Не хуже 9 класса |
| Фильтры системы | В гидролинии подачи на входе в клапан должен быть установлен фильтр высокого давления (без перепускного клапана, но с индикатором загрязнённости) |
| * при перепаде давлений на клапане ∆р =140 кгс/см2 и вязкости жидкости v = 32 мм2/с | |
