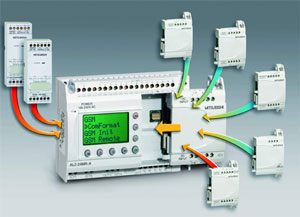

Небольшие промышленные программируемые контроллеры ALPHA XL Mitsubishi Electric или, как их называют, микроконтроллеры, объединяют в одном корпусе все необходимые компоненты: блок питания, встроенные часы с календарем, обработку аналоговых и цифровых сигналов, большой дисплей с человеко-машинным интерфейсом (HMI), хорошие коммуникационные возможности. Микроконтроллеры имеют 3 модификации, различающиеся числом каналов ввода/вывода. Это контроллеры с 6, 8 или 15 каналами цифрового ввода и 4, 6 или 9 каналами релейного вывода. Две последние модификации имеют слот для установки одного модуля расширения а также разъем для подключения модема или панели оператора GOT Mitsubishi. По питанию контроллеры делятся на два типа: с питанием 220 В переменного тока и 24 В постоянного тока (с питанием от универсальных блоков питания). В контроллерах с питанием 24 В постоянного тока, шесть или восемь каналов ввода (в зависимости от модификации) являются универсальными и могут использоваться либо для ввода аналоговых сигналов 0…10 В, либо для ввода дискретных сигналов уровня 24 В. Для непосредственного подключения к контроллеру термометров сопротивления Pt100 или термопар типа К или J предлагаются двухканальные нормирующие преобразователи двух модификаций, имеющие алгоритм автокалибровки канала.
Микроконтроллеры Alpha/XL |
Модель |
Количество входов/выходов |
Тип входа |
Питание |
AL2-10MR-A |
6 дискретных/4 релейных |
110-240V АС |
220V AC |
AL2-10MR-D |
6 дискретных/4 релейных |
24V DC |
24V DC |
AL2-14MR-A |
8 дискретных/6 релейных |
110-240V AC |
220V AC |
AL2-14MR-D |
8 дискретных/6 релейных |
24V DC |
24V DC |
AL2-24MR-A |
15 дискретных/9 релейных |
110-240V AC |
220V AC |
AL2-24MR-D |
15 дискретных/9 релейных |
24V DC |
24V DC |
Комплектующие к контроллерам ALPHA |
AL2-4EX |
Модуль расширения, 4 цифровых входа 24V DC |
AL2-4EX-A2 |
Модуль расширения, 4 цифровых входа 220V AC |
AL2-4EYR |
Модуль расширения, 4 релейных выхода (2А) |
AL2-4EYT |
Модуль расширения, 4 транзисторных выхода (0,5А) |
AL2-ASI-BD |
Модуль ASI - интерфейса (slave) |
AL2-2DA |
Модуль расширения, 2 аналоговых выхода по току или напряжению, 12bit |
AL2-2PT-ADP |
Аналоговый вход для Alpha XL; PT100 0-10V, 2 канала |
AL2-2TC-ADP |
Аналоговый вход для Alpha XL; K-тип термопары 0-10V, 2 канала |
AL2-EEPROM-2 |
Модуль расширения памяти для Alpha XL |
AL2-GSM-CAB |
Кабель для соединения AlphaXL с GSM модемом, панелью оператора GT10 |
AL-FRAME-20-IP40 |
Панель-обрамление для Alpha 2 категория IP40 |
AL-FRAME-20-IP54 |
Панель-обрамление для Alpha 2 категория IP54 |
AL-232CAB |
Кабель для программирования Alpha(XL) <-> PC |
ALPHA POWER 24-0.75 |
Источник питания Вход 100-240V AC; Выход 24V DC / 0,75A |
ALPHA POWER 24-1.5 |
Источник питания Вход 100-240V AC; Выход 24V DC / 1,5A |
ALPHA POWER 24-1.75 |
Источник питания Вход 100-240V AC; Выход 24V DC / 1,75A |
ALPHA POWER 24-2.5 |
Источник питания Вход 100-240V AC; Выход 24V DC / 2,5A |
AL-FRAME-6/10-IP40 |
Панель-обрамление для Alpha 6/10; категория IP40 |
AL-FRAME-6/10-IP54 |
Панель-обрамление для Alpha 6/10; категория IP54 |
AL-PCS/WIN-EU |
Программное обеспечение для программирования контроллеров Alpha |
