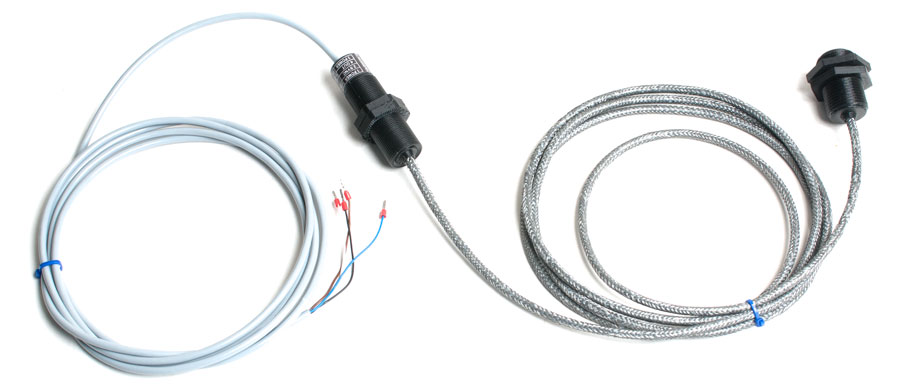

Высокотемпературные датчики расстояния
ELH-1A, диапазон срабатывания 30-300мм; 300-2300мм с расширенным температурным диапазоном
Датчик ELH-1A предназначен для определения положения объекта на расстоянии до двух метров или определения уровня жидкостей или сыпучих материалов на дистанции, которую определяет заказчик (30-2300мм)
Микропроцессорная система контроля и температурной стабилизации обеспечивает высокую точность - разрешение 1мм во всем температурном диапазоне (-40..120°С)
Датчик может иметь аналоговый выход - 0..20мА, дискретный выход или два дискретных выхода (PNP-NPN)
Микропроцессорная система контроля и температурной стабилизации обеспечивает высокую точность - разрешение 1мм во всем температурном диапазоне (-40..120°С)
Датчик может иметь аналоговый выход - 0..20мА, дискретный выход или два дискретных выхода (PNP-NPN)
Внимание!
Датчик не будет работать корректно без защитного зануления минуса источника питания, согласно ГОСТу 12.1.030-81 ССБТПредназначение
| Технические параметры | |
|---|---|
| Напряжение питания | 24V (20..30), постоянное |
| Пульсация напряжения питания | до 10% |
| Частота ультразвукового излучения | 40кГц |
| Угол излучения | 18° (ʘ/2) |
| Диапазон температурной стабилизации | -40..+120°С |
| Рабочая температура сенсорной части | -40..+120°С |
| Рабочая температура усилительной части | -10..+55°С |
| Разрешающая способность | 1мм во всей рабочей области - 300..2300мм |
| Минимальное рабочее расстояние | 30мм |
| Максимальное рабочее расстояние | 2300мм |
| Тип выхода | аналоговый, с заземленной нагрузкой 0..20мА |
| Время готовности после включения питания | 2 секунды |
| Время реакции выхода | 0.5 секунды |
| Максимальный ток выхода | 100мА |
| Степень защиты | IP67 (IP40 для сенсорной части) |
| Индикация оранжевого сигнала от объекта | светодиод зеленый |
| Материал корпуса | ABS |

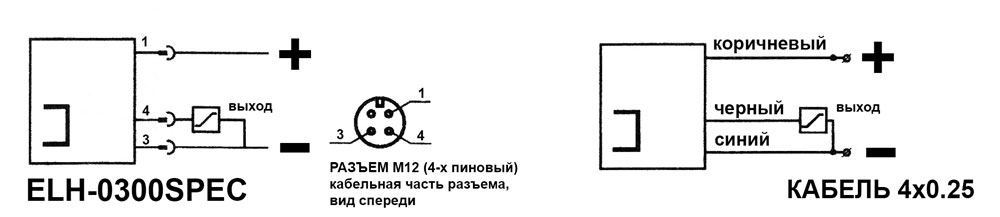

Схемы подключения:
Рекомендации по монтажу:
При монтаже необходимо учитывать, что корпус пластиковый и не применять недопустимые механические усилия. При монтаже в емкостях, учитывать, что ультразвуковая волна имеет угол расхождения +-18°. На расстоянии 2 метра, это означает, что диаметр области видимости датчика около 1.5 метра. Если диаметр емкости меньше, или в этой зоне находятся посторонние объекты, возможна некорректная работа.
Габаритные и присоединительные размеры:

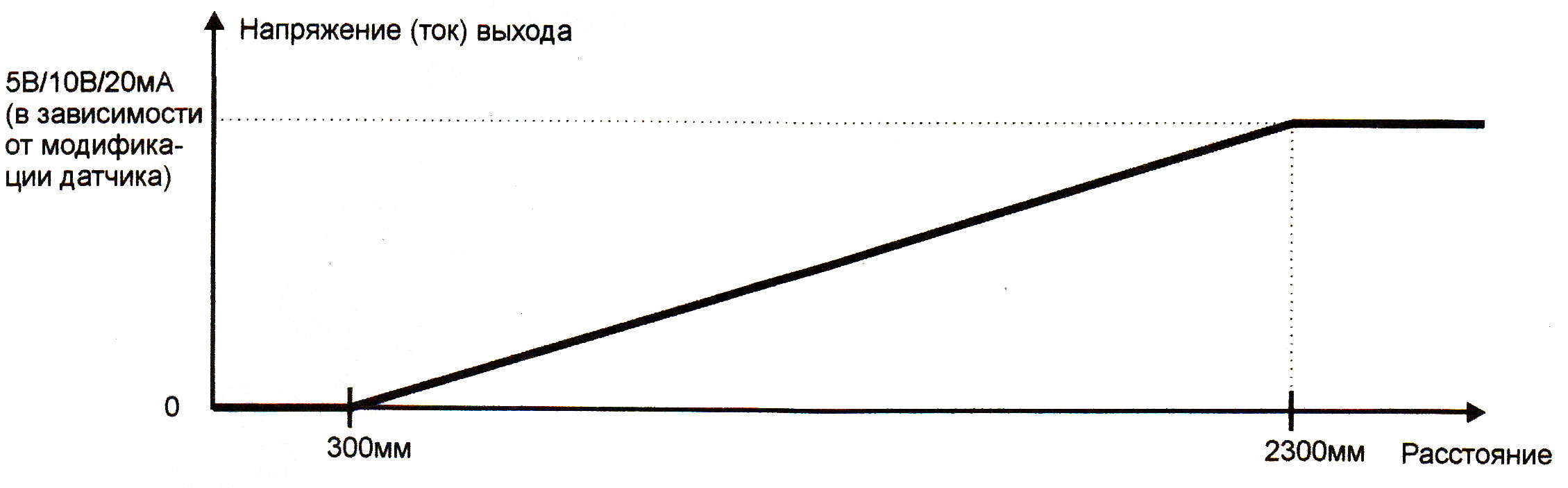

Функция выхода:
