Rock QT50ULBQ6 (240-6000мм)
- Аналоговый выход
- Возможность синхронизации
- Настраиваемые: мощность излучения и чувствительность приёмника
- Температурная компенсация
| Технические характеристики | |
|---|---|
| Общее описание | |
| Расстояние срабатывания | 240 ... 6000 мм |
| Диапазон регулировки | 240 ... 6000 мм |
| Слепая зона | 0 ... 240 мм |
| Размер объекта стандартный | 100 мм x 100 мм |
| Рабочая частота | примерно 85 кГц |
| Задержка отклика |
145 мс минимум 440 мс заводские настройки |
| Режим работы / режим отображения | |
| LED зеленый |
Горит постоянно: включен Мигает: Режим ожидания или объект обнаружен |
| LED желтый 1 |
Горит постоянно: объект в диапазоне срабатывания Мигает: программная функция |
| LED желтый 2 |
Горит постоянно: объект в диапазоне срабатывания Мигает: программная функция |
| LED красный |
Горит постоянно: температура / не подключён Мигает: ошибка или объект не обнаружен |
| Температура / TEACH-IN соединение | Температурная компенсация, программирование диапазона срабатывания, установка функции выхода |
| Электрические параметры | |
| Рабочее напряжение UB | 10 ... 30 VDC, пульсация 10 % |
| Энергопотребление P0 | ≤ 900 мВт |
| Задержка отклика tv | ≤ 500 мс |
| Вход / Выход | |
| Синхронизация |
в обе стороны 0 уровень -UB...+1V, 1 уровень: +4 V...+U входное сопротивление: >12 кOм импульс синхронизации: ≥100µс, межимпульсный период синхронизации: ≥2мс |
| Частота синхронизации | |
| Общий режим | |
| Мультиплексный режим | ≤13 Гц / n, n = количество датчиков, n ≤ 5 |
| Выход | |

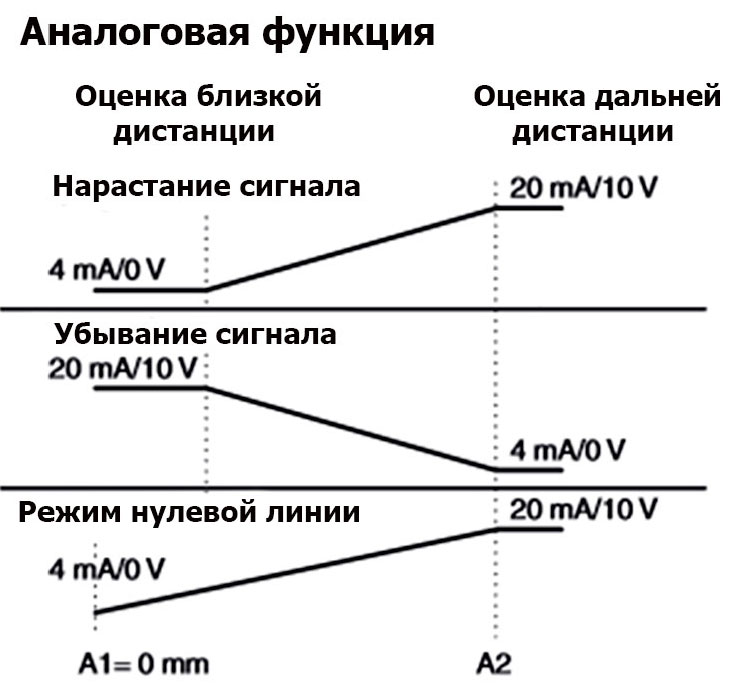

| Тип выхода | аналоговый 4 ... 20 мA |
| Разрешение | диапазон оценки [мм]/4000, но ≥ 0.35 мм |
| Отклонение характеристической кривой | ≤ 0.2 % от полномасштабного значения |
| Точность повторения | ≤ 0.1 % от полномасштабного значения |
| Сопротивление нагрузки | ≤ 500 Ом |
| Температурное влияние |
≤ 2 % от полномасштабного значения (с температурной компенсацией) ≤ 0.2 %/K (без температурной компенсации) |
| Окружающая среда | |
| Температура работы | -25 ... 70 ºC (-13 ... 158 F) |
| Температура хранения | -40 ... 85 ºC (-40 ... 185 F) |
| Механические характеристики | |
| Тип разъема | M12 x 1, 5-pin |
| Степень защиты | IP65 |
| Корпус | нержавеющая сталь (1.4305 / AISI 303) PBT пластиковые элементы |
| Передатчик | эпоксидная смола/вспененный полиуретан |
| Вес | 210 г |
| Заводские настройки | |
| Выход |
предел A1: 500 мм предел A2: 4000 мм |
| Соответствие стандартам | |
| Стандарты |
EN 60947-5-2:2007 +A1:2012 IEC 60947-5-2:2007 + A1:2012 EN 60947-5-7:2003 IEC 60947-5-7:2003 |
| Лицензии и сертификаты | |
| UL | cULus Listed, General Purpose |
| CSA | cCSAus Listed, General Purpose |
| CCC | CCC approval / marking not required for products rated ≤36 V |
| Размеры | Дополнительная информация |
 |
 |

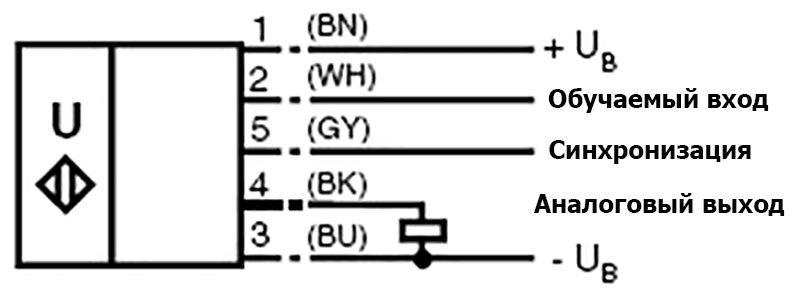

| Электрическое подключение | Выход |
 |
 |
| Программирование диапазона срабатывания |
|---|
| 1. Отключить датчик |
| 2. Отключить контакт активирующий режим программирования |
| 3. Подключить питание |
| 4. Поместить объект в позицию А1 |
| 5. Кратковременно нажать кнопку программирования и отпустить (таким образом будет установлена точка А1) |
| 6. Поместить объект в позицию А2 |
| 7. Кратковременно нажать кнопку программирования и отпустить (таким образом будет установлена точка А2) |
