SI серия

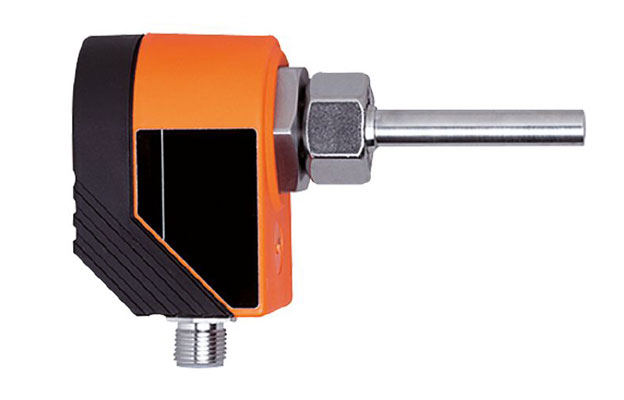

SI1000
Максимальный температурный градиент 300 К/мин
Максимально допустимое давление потока 300 бар
Защита от короткого замыкания импульс
Защита от перегрузок есть
Защита от переполюсовки есть
Быстродействие 1…10с
Задержка при включении 15с
Жидкие среды:
Температура измеряемой среды -25…80°С
Настройка параметров в пределах 3…300см/с
Максимальная чувствительность 3…60см/с
Газообразные среды:
Температура измеряемой среды -25…80°С
Настройка параметров в пределах 200…3000см/с
Максимальная чувствительность 200…800см/с
Материал:
чувствительной поверхности нерж.сталь V4A
корпуса: пластик
Класс защиты IP67
Температура окружющей среды -25…80°С
Индикация светодиодный дисплей

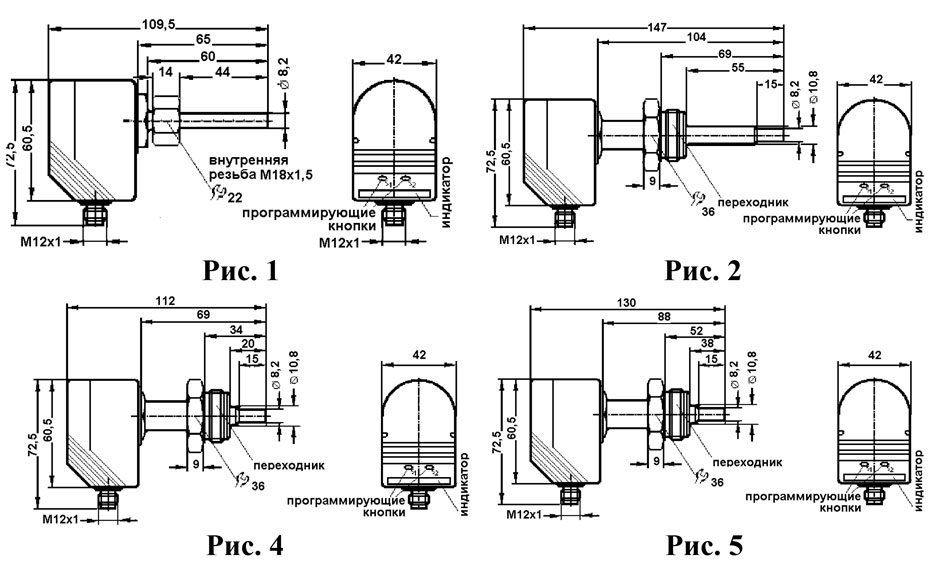

габаритные размеры SI
Код Выход Рабочее напряжение, В Потребление тока, мА Макс.
допустимая нагрузка на выходе, мА		 Соединение Номер чертежа Схема подключения Прим.
SI1000 NO/NC, DC PNP 20…36 DC <80 400 Разъем М12 1 1
SI1002 NO/NC, DC PNP 20…36 DC <90 250 Разъем М12 1 2 1*
SI1004 аналог.4…20 мА 20…36 DC <90 - Разъем М12 1 3 2*
SI1006 NO/NC, AC/реле 85...265 АС - 3000 Разъем UNF ½” 1 4 3*
SI1007 NO/NC, DC PNP 20…36 DC <90 250 Разъем М12 1 2 4*
SI1010 NO/NC, DC PNP 20…36 DC <100 400 Разъем М12 1 1 5*
SI1100 NO/NC, DC PNP 20…36 DC <80 400 Разъем М12 1 1 6*
SI2000 NO/NC, DC PNP 20…36 DC <80 400 Разъем М12 2 1 7*
SI2100 NO/NC, DC PNP 20…36 DC <80 400 Разъем М12 3 1 7*
SI2200 NO/NC, DC PNP 20…36 DC <80 400 Разъем М12 4 1 7*

1* - С двумя выходами
2* - Не предназначены для газообразных сред
3* - Ресурс реле: мех. 20 млн., электр. 100 тыс.переключ
4* - С двумя выходами и контролем температуры
5* - Не предназначены для газообразных сред
6* - Материал чувствительной поверхности титан
7* - Температура измеряемой среды –25…90°С (120°С не более 1 часа), температура окружающей среды – 20…60°С. Для SI2100 макс.температурн.градиент среды 150 К/мин

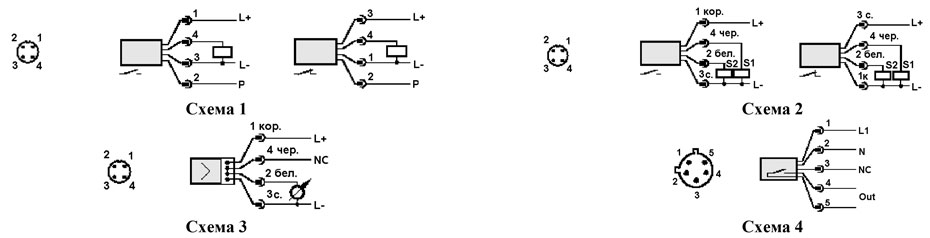

схемы подключения
