SLE10/SLE30

датчик sle10-sle30

Щелевые оптические датчики серии SLE10 и SLE30

Излучение:

  • Тип: красное
  • Длина волны: 600 нм

Регулировка:

  • Чувствительности: автоматическое
  • Темное/светлое

Питание:

  • Напряжение питания: 10...30 В
  • Потребляемый ток: ≤45 мА
  • Остаточная пульсация: ≤10%
  • Защита от переполюсовки, короткого замыкания, перегрузки, перенапряжения
  • Регулировка (2 кнопки и вход программирования): пороговых величин (+/-) кнопками, есть переключатель "в темноте/на свету" и задержки выключения

Выход:

  • Ток нагрузки: ≤150 мА

Материал:

  • Корпуса: ABS
  • Линзы: акрил
  • Класс защиты: IP67
  • Диапазон рабочих температур: -20...70ºС

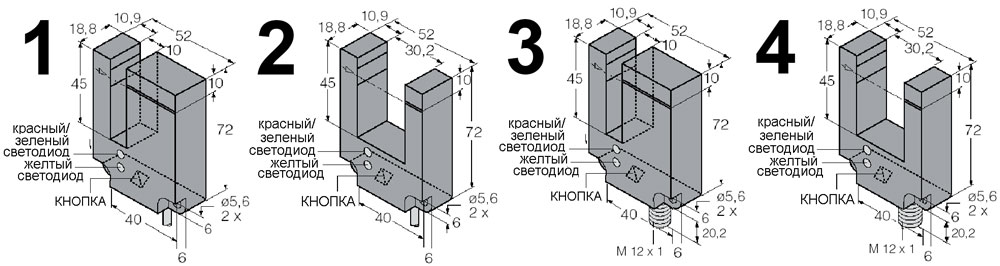

Артикул Ширина щели, мм Относительная чувствительность *) Частота срабатывания, кГц Соединение Габаритный чертеж Код
SLE10B6V 10 150 1 кабель PVC 2м, 5x0.5 мм2 1 30 603 80
SLE10B6VQ 10 150 1 разъем М12 3 30 603 81
SLE10B6VY 10 80 3.3 кабель PVC 2м, 5x0.5 мм2 1 30 603 82
SLE10B6VYQ 10 80 3.3 разъем М12 3 30 603 83
SLE30B6V 30 150 1 кабель PVC 2м, 5x0.5 мм2 2 30 554 74
SLE30B6VQ 30 150 1 разъем М12 4 30 554 76
SLE30B6VY 30 80 3.3 кабель PVC 2м, 5x0.5 мм2 2 30 554 75
SLE30B6VYQ 30 80 3.3 разъем М12 4 30 554 77

* - относительная чувствительность: отображает чувствительность датчика. Минимальное значение, при котором датчик может переключаться, соответствует единице

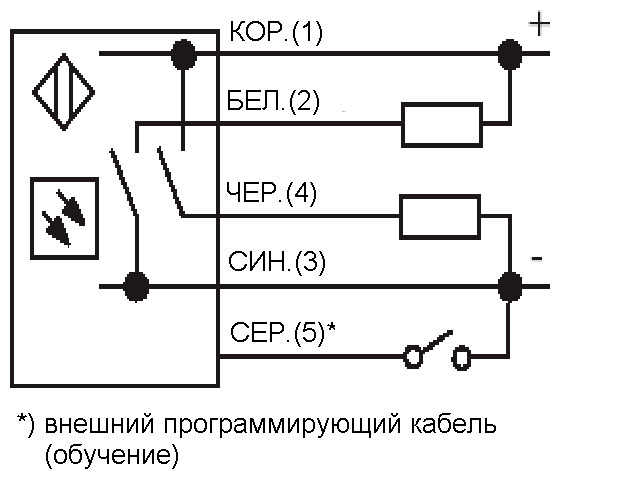

схема подключения
