Лазерные QS30

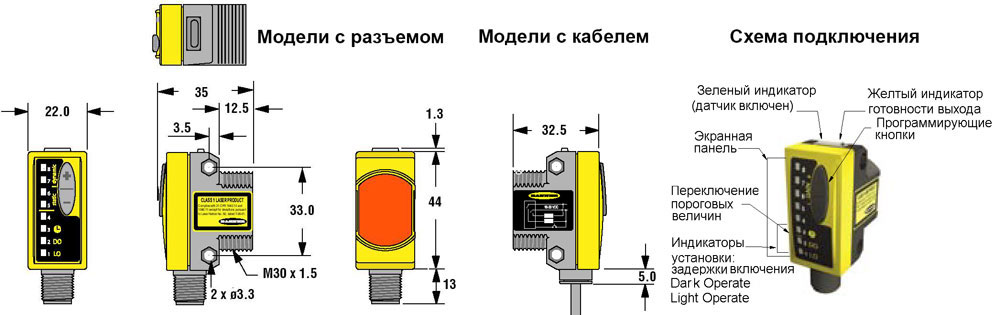

Оптические лазерные датчики серии QS30
Питание
- Напряжение питания: 10...30 В
- Потребляемый ток излучателя: ≤35 мА
- Остаточная пульсация: ≤10%
- Задержка при включении: не более 1с
- Защита от переполюсовки, короткого замыкания, перегрузки, перенапряжения, ложного срабатывания при включении
- Регулировка (2 кнопки и вход программирования): пороговых величин (+/-) кнопками, есть переключатель "в темноте/на свету" и задержки выключения
Выход: PNP/NPN
- Ток нагрузки: ≤150 мА
- Ток утечки: <10 мкА при 30 В
- Остаточное напряжение при максимальном токе нагрузки: NPN:<1В, PNP:<2В
- Время отклика: 500 мкс
- Повторяемость: 70 мкс
Материал
- Корпуса: ABS
- Линзы: акрил
- Класс защиты: IP67
- Диапазон рабочих температур: -10...50ºС
| Артикул | Рабочее расстояние, мм |
Тип излучения | Длина волны, нм | Размер пятна в фокусе Ø, мм |
Код* | Код** |
|---|---|---|---|---|---|---|
| Датчики диффузионные | ||||||
| QS30LD | 400 | красное | 650 | 1мм на расстоянии 400мм | 30 702 30 | 30 702 30 |
| QS30LDL | 800 | красное | 658 | 1мм на расстоянии 800мм | 30 027 85 | 30 027 86 |
| Датчики отражательные с поляризационным фильтром | ||||||
| QS30LLP | 200...18000 | красное | 650 | 4мм на расстоянии 10м | 30 029 93 | 30 029 94 |
| QS30LLPC | 200...18000 | красное | 650 | 4мм на расстоянии 10м | 30 713 77 | 30 713 78 |

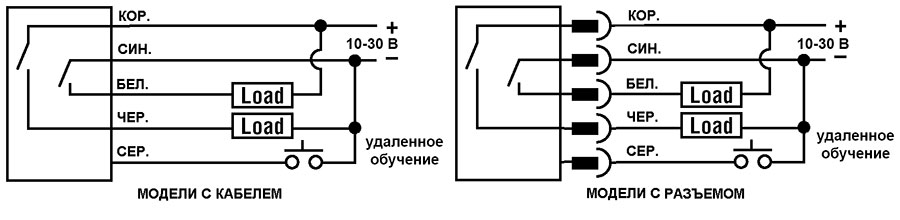

* - соединение кабелем PVC 2м, пятипроводный
** - соединение разъёмом М12 х 1, при этом к типу добавляется «Q», например, QS30LDO
