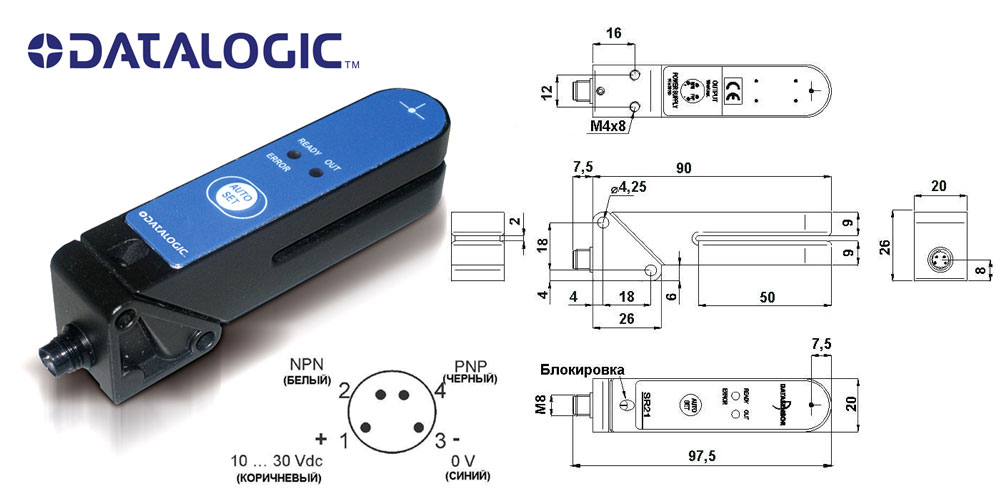

DATALOGIC SR21-IR, SR21-RG. габаритные размеры и схема подключения.

Щелевые датчики для этикетки и упаковочного оборудования.
SR21 — серия щелевых оптических датчиков на микропроцессорной базе для использования в этикетировочном и упаковочном оборудовании. Обладают высокой частотой срабатывания, позволяют определять полупрозрачные этикетки, а также метки на прозрачном фоне. Регулировка чувствительности при помощи процедуры обучения.


Ширина щели: 2мм
Длина щели: 50мм
Регулировка чувствительности: программирующими кнопками
Излучение: инфракрасное 880 нм в моделях SR21-IR красное 635 нм/зеленое 535 нм в моделях SR21-RG
Индикация: светодиоды

Питание

Напряжение питания: 10…30 В DC Потребляемый ток: max 55 мА DC

Защита от

Переполюсовки и короткого замыкания

Выход: NPN и PNP

Остаточное напряжение: max 2 В DC Ток нагрузки: max 100 мА DC Время отклика: max 20 мкс Частота срабатывания: 25 кГц

Материал

Корпуса: металл Линзы: стекло Класс защиты: IP65 Диапазон рабочих температур: -10…60ºС Температура хранения: -20…70ºС Соединение: разъем М8 4-pin

SR21-IR (артикул 953151070), SR21-RG (артикул 953151080) - переключается режим работы в темноте и на свету
