Миниатюрные индуктивные датчики

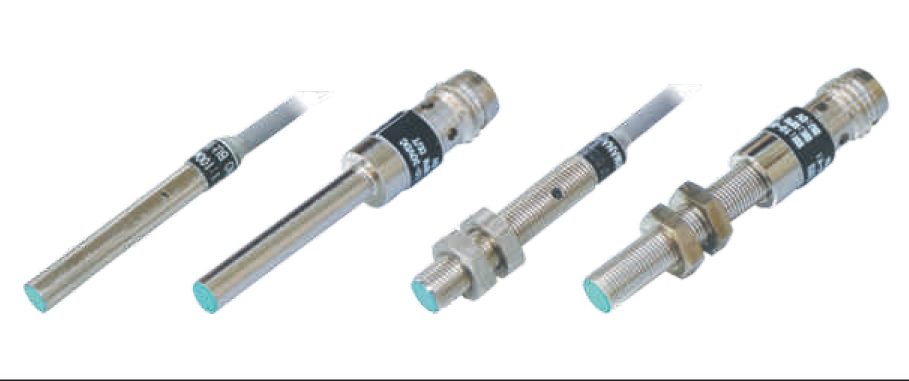

Миниатюрные цилиндрические индуктивные датчики

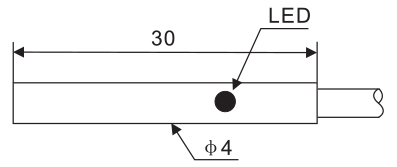

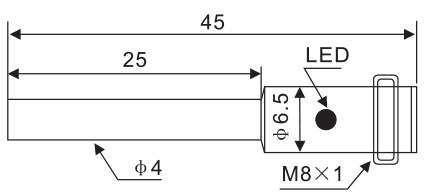

LQ04M0.6A

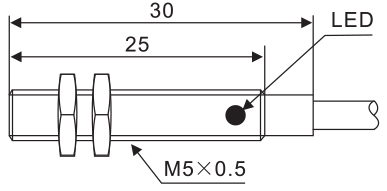

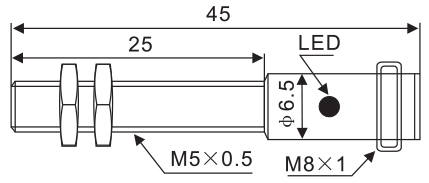

LM05M0.8A

Материал корпуса: нержавеющая сталь

Посадочный диаметр: ø4мм, М5

Класс защиты: IP67

Температура внешней среды: -25ºС..+70ºС

Стандарты: GB/T14048.10

Защита от переполюсовки

Напряжение питания: 10-30VDC

Максимальный ток нагрузки: 100мА

Частота переключения: 3000Hz

Раб.

форма

Тип Sn Установка Выход

Метод

Коммутации

Расстояние

срабатывания

Установочная

резьба

NPN PNP NO NC

Кольцевой

LED индикатор, желтый

LED индикатор, желтый

Кабель

Разъем
DC 3 линии LQ04M0.6ANA 0.6
LQ04M0.6ANB 0.6
LQ04M0.6APA 0.6
LQ04M0.6APB 0.6
LQ04M0.6ANA-E1 0.6
LQ04M0.6ANB-E1 0.6
LQ04M0.6APA-E1 0.6
LQ04M0.6APB-E1< 0.6
LM05M0.8ANA 0.8
LM05M0.8ANB 0.8
LM05M0.8APA 0.8
LM05M0.8APB 0.8
LM05M0.8ANA-E1 0.8
LM05M0.8ANB-E1 0.8
LM05M0.8APA-E1 0.8
LM05M0.8APB-E1 0.8

LQ04M0.6ANA

LQ04M0.6ANB

LQ04M0.6APA

LQ04M0.6APB

LQ04M0.6ANA-E1

LQ04M0.6ANB-E1

LQ04M0.6APA-E1

LQ04M0.6APB-E1

LM05M0.8ANA

LM05M0.8ANB

LM05M0.8APA

LM05M0.8APB

LM05M0.8ANA-E1

LM05M0.8ANB-E1

LM05M0.8APA-E1

LM05M0.8APB-E1

датчик LQ04M индкутивный датчик датчики Rock индуктивные датчики

Уникальное предложение сверхкомпактных индуктивных датчиков с большой дистанцией срабатывания.

датчик индуктивный

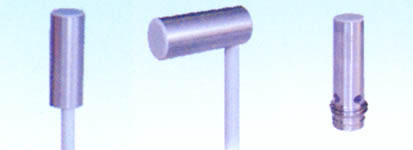

Индуктивные датчики в гладких цилиндрических корпусах диаметром 6,5 мм
Исполнение Shielded (заподлицо)
Дистанция срабатывания 1 мм / 2 мм / 3 мм
Материал корпуса Нержавеющая сталь
Рабочее напряжение
Максимальная частота срабатывания 2000 Гц / 1000 Гц
Максимальный ток нагрузки 200 мА
Время отклика 0.1/0.2 ms
Категория защиты IP67
Защита от короткого замыкания <есть
Материал чувств. зоны POM (Полиформальдегид/Polyoxymethylene)
Доступное подключение NPN, NO / PNP, NO / NPN, NC / PNP, NC


схема индуктивных датчиков

Part Number раст. сраб макс. част. время отклика. выход провод/разъем чертеж
P1D1-S6.5-01NO3A2 1 мм 2000 Гц 0.1 ms NPN, NO провод 2 м. 1
P1D1-S6.5-01NC3A2 1 мм 2000 Гц 0.1 ms NPN, NC провод 2 м.
1 мм 2000 Гц 0.1 ms PNP, NO провод 2 м. 1
P1D1-S6.5-01PC3A2 1 мм 2000 Гц 0.1 ms PNP, NC провод 2 м. 1
P1D1-S6.5-02NO3A2 2 мм 2000 Гц 0.1 ms NPN, NO провод 2 м. 1
P1D1-S6.5-02NC3A2 2 мм 2000 Гц 0.1 ms NPN, NC провод 2 м. 1
P1D1-S6.5-02PO3A2 2 мм 2000 Гц 0.1 ms PNP, NO провод 2 м. 1
P1D1-S6.5-02PC3A2 2 мм 0.1 ms PNP, NC провод 2 м. 1
P1D1-S6.5-03NO3A2 3 мм 1000 Гц 0.2 ms NPN, NO провод 2 м. 1
P1D1-S6.5-03NC3A2 3 мм 1000 Гц 0.2 ms NPN, NC провод 2 м. 1
P1D1-S6.5-03PO3A2 3 мм 1000 Гц 0.2 ms PNP, NO провод 2 м. 1
P1D1-S6.5-03PC3A2 3 мм 1000 Гц 0.2 ms PNP, NC провод 2 м. 1
1 мм 2000 Гц 0.1 ms NPN, NO провод 2 м. 2
1 мм 2000 Гц 0.1 ms NPN, NC провод 2 м. 2
1 мм 2000 Гц 0.1 ms PNP, NO провод 2 м. 2
1 мм 2000 Гц 0.1 ms PNP, NC провод 2 м. 2
2 мм 2000 Гц 0.1 ms NPN, NO провод 2 м. 2
2 мм 2000 Гц 0.1 ms NPN, NC провод 2 м. 2
2 мм 2000 Гц 0.1 ms PNP, NO провод 2 м. 2
2 мм 2000 Гц 0.1 ms PNP, NC провод 2 м. 2
3 мм 1000 Гц 0.2 ms NPN, NO провод 2 м. 2
3 мм 1000 Гц 0.2 ms >NPN, NC провод 2 м. 2
3 мм 1000 Гц >0.2 ms PNP, NO провод 2 м. 2
3 мм >1000 Гц 0.2 ms PNP, NC провод 2 м. 2
P1D1-S6.5-01NO3PA3 1 мм 2000 Гц 0.1 ms NPN, NO разъем M8 3-pin 3
P1D1-S6.5-01NC3PA3 1 мм 2000 Гц 0.1 ms NPN, NC разъем M8 3-pin 3
P1D1-S6.5-01PO3PA3 1 мм 2000 Гц 0.1 ms PNP, NO разъем M8 3-pin 3
P1D1-S6.5-01PC3PA3 1 мм 2000 Гц 0.1 ms PNP, NC разъем M8 3-pin 3
P1D1-S6.5-02NO3PA3 2 мм 2000 Гц 0.1 ms NPN, NO разъем M8 3-pin 3
P1D1-S6.5-02NC3PA3 2 мм 2000 Гц 0.1 ms NPN, NC разъем M8 3-pin 3
P1D1-S6.5-02PO3PA3 2 мм 2000 Гц 0.1 ms PNP, NO разъем M8 3-pin 3
P1D1-S6.5-02PC3PA3 2 мм 2000 Гц 0.1 ms PNP, NC разъем M8 3-pin 3
P1D1-S6.5-03NO3PA3 3 мм 1000 Гц 0.2 ms NPN, NO разъем M8 3-pin 3
P1D1-S6.5-03NC3PA3 3 мм 1000 Гц 0.2 ms NPN, NC разъем M8 3-pin 3
P1D1-S6.5-03PO3PA3 3 мм 1000 Гц 0.2 ms PNP, NO разъем M8 3-pin 3
P1D1-S6.5-03PC3PA3 3 мм 1000 Гц 0.2 ms PNP, NC разъем M8 3-pin 3

подключение датчиков

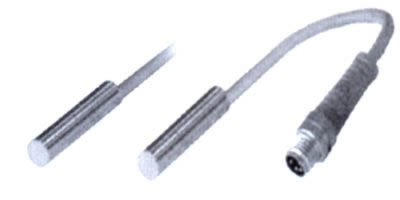

Сверхтонкие индуктивные датчики.

датчик индуктивный

Индуктивные датчики в гладких цилиндрических корпусах диаметром 3 мм
Исполнение Shielded (заподлицо)
Дистанция срабатывания 0.6 mm
Материал корпуса Нержавеющая сталь
Рабочее напряжение 10-30 V DC
Максимальная частота срабатывания 2000 Гц
Максимальный ток нагрузки 200 мА
Время отклика 0.1 ms
Категория защиты IP67
Защита от короткого замыкания есть
Материал чувств. зоны POM (Полиформальдегид/Polyoxymethylene)
Доступное подключение NPN, NO / PNP, NO / NPN, NC / PNP, NC

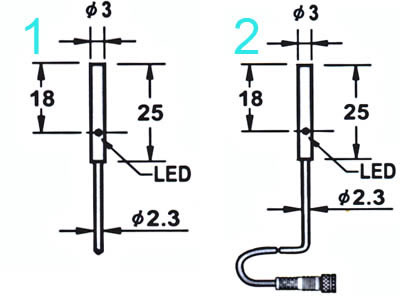

схема датчиков индуктивных

Part Number раст. сраб макс. част. время отклика. выход провод/разъем чертеж
P1D1-S03-0.6NO3A2 0,6 мм 2000 Гц 0.1 ms NPN, NO провод 2 м. 1
P1D1-S03-0.6NC3A2 0,6 мм 2000 Гц 0.1 ms NPN, NC провод 2 м. 1
P1D1-S03-0.6PO3A2 0,6 мм 2000 Гц 0.1 ms PNP, NO провод 2 м. 1
P1D1-S03-0.6PC3A2 0,6 мм 2000 Гц 0.1 ms PNP, NC провод 2 м. 1
P1D1-S03-0.6NOPA3 0,6 мм 2000 Гц 0.1 ms NPN, NO разъем M8 2
P1D1-S03-0.6NCPA3 0,6 мм 2000 Гц 0.1 ms NPN, NC разъем M8 2
P1D1-S03-0.6POPA3 0,6 мм 2000 Гц 0.1 ms PNP, NO разъем M8 2
P1D1-S03-0.6PCPA3 0,6 мм 2000 Гц 0.1 ms PNP, NC разъем M8 2


подключение датчиков

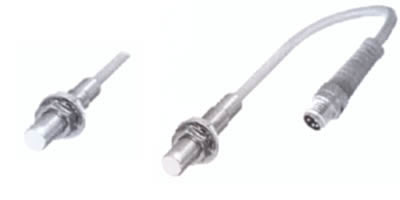

Миниатюрные индуктивные датчики в корпусе M4

датчик индуктивный

Индуктивные датчики в цилиндрических корпусах с резьбой M4
Исполнение Shielded (заподлицо)
Дистанция срабатывания 0.6 mm
Материал корпуса Нержавеющая сталь
Рабочее напряжение 10-30 V DC
Максимальная частота срабатывания 2000 Гц
Максимальный ток нагрузки 200 мА
Время отклика 0.1 ms
Категория защиты IP67
Защита от короткого замыкания есть
Материал чувств. зоны POM (Полиформальдегид/Polyoxymethylene)
Доступное подключение NPN, NO / PNP, NO / NPN, NC / PNP, NC

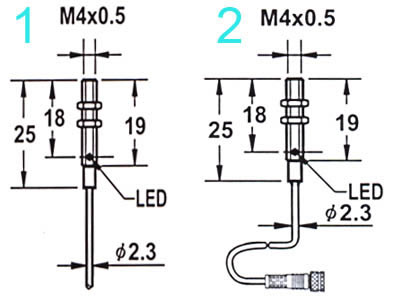

схема датчиков индуктивных

Part Number раст. сраб макс. част. время отклика. выход провод/разъем чертеж
P1C1-S04-0.6NO3A2 0,6 мм 2000 Гц 0.1 ms NPN, NO провод 2 м. 1
P1C1-S04-0.6NC3A2 0,6 мм 2000 Гц 0.1 ms NPN, NC провод 2 м. 1
P1C1-S04-0.6PO3A2 0,6 мм 2000 Гц 0.1 ms PNP, NO провод 2 м. 1
P1C1-S04-0.6PC3A2 0,6 мм 2000 Гц 0.1 ms PNP, NC провод 2 м. 1
P1C1-S04-0.6NOPA3 0,6 мм 2000 Гц 0.1 ms NPN, NO провод 2 м. 2
P1C1-S04-0.6NCPA3 0,6 мм 2000 Гц 0.1 ms NPN, NC провод 2 м. 2
P1C1-S04-0.6POPA3 0,6 мм 2000 Гц 0.1 ms PNP, NO провод 2 м. 2
P1C1-S04-0.6PCPA3 0,6 мм 2000 Гц 0.1 ms PNP, NC провод 2 м. 2


подключение датчиков
