Eltra-logoАбсолютные энкодеры для промышленных целей

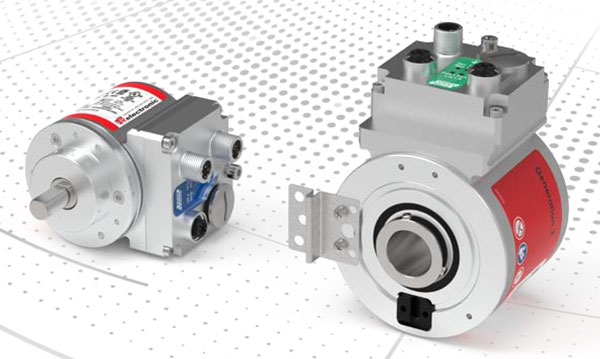

Оптические или магнитные энкодеры TR-Electronic используются в прокатных станах при производстве стали и сплавов, в ветряных электрических установках, в погрузочных кранах и на кораблях. Линейки Миниатюрных энкодеров с успехом используются в медицинском оборудовании.

энкодеры tr electronic
Абсолютные
Артикул/характеристики Ссылка
CMV22M
диаметр вала: 3, 6мм, 1/4" ,  7-26 VDC; разрешение - 4096 об-1, магнитные, рабочая температура: 0..60°С
Открыть PDF
CMV22M
диаметр вала: 3, 6мм, 1/4" ,  14-30 VDC; разрешение - 4096 об-1, магнитные, рабочая температура: 0..60°С
CMV36-S
диаметр вала - 6мм, одноповоротный, 11..27VDC, разрешение - 32, 40, 64, 80, 100, 128, 160, 200, 256, 320, 400, 500, 512, 1,000, 1,024, 1,600, 2,000, 2,048, 4,096, 8,192 об-1, рабочая температура: -25..70°С, класс защиты: IP65 (IP69k (опционально)
Открыть PDF
CMV36-S+FS
диаметр вала - 6мм, одноповоротный, 11..27VDC, разрешение - 4096 об-1, рабочая температура: -25..70°С, класс защиты: IP65 (IP69k (опционально))
CMV36-M
диаметр вала - 8мм, многоповоротный, 11..27VDC, разрешение - 32, 40, 64, 80, 100, 128, 160, 200, 256, 320, 400, 500, 512, 1,000, 1,024, 1,600, 2,000, 2,048, 4,096, 8,192 об-1, рабочая температура: -25..70°С, класс защиты: IP65 (IP69k (опционально)
CMF36-S
диаметр вала - 6мм, одноповоротный, 11..27VDC, разрешение - 32, 40, 64, 80, 100, 128, 160, 200, 256, 320, 400, 500, 512, 1,000, 1,024, 1,600, 2,000, 2,048, 4,096, 8,192 об-1, рабочая температура: -25..70°С, класс защиты: IP64 (IP65 (опционально))
CMV36-S
диаметр вала - 6мм, одноповоротный, 11..27VDC, разрешение - 32, 40, 64, 80, 100, 128, 160, 200, 256, 320, 400, 500, 512, 1,000, 1,024, 1,600, 2,000, 2,048, 4,096, 8,192 об-1, рабочая температура: -25..70°С, класс защиты: IP64 (IP65 (опционально))
CDV36-M
диаметр вала - 6мм, многоповоротный, 11..27VDC, разрешение - 32, 40, 64, 80, 100, 128, 160, 200, 256, 320, 400, 500, 512, 1,000, 1,024, 1,600, 2,000, 2,048, 4,096, 8,192 об-1, рабочая температура: -25..70°С, класс защиты: IP64 (IP65 (опционально))
CDF36-S
диаметр отверстия - 6мм, одноповоротный, 11..27VDC, разрешение - 32, 40, 64, 80, 100, 128, 160, 200, 256, 320, 400, 500, 512, 1,000, 1,024, 1,600, 2,000, 2,048, 4,096, 8,192 об-1, рабочая температура: -25..70°С, класс защиты: IP65 (IP69k (опционально))
CMV582
диаметр отверстия - 6, 8, 10, 12, 14мм, 1/4", 3/8", 1/2", одноповоротный/многоповоротный, 11..27VDC, разрешение - <=8192об-1, рабочая температура: -20..75°С, класс защиты: IP65		 Открыть PDF
CMS582
диаметр отверстия - 6, 8, 10, 12, 14мм, 1/4", 3/8", 1/2", одноповоротный (S)/многоповоротный (M), 11..27VDC, разрешение - <=8192об-1, рабочая температура: -20..75°С, класс защиты: IP65
Оптические
CEV582
диаметр отверстия - 6, 8, 10, 12, 14мм, 1/4", 3/8", 1/2", одноповоротный (S)/многоповоротный (M), 11..27VDC, разрешение - <=32668об-1, рабочая температура: -20..75°С, класс защиты: IP65
CEH582
диаметр отверстия - 6, 8, 10, 12, 14мм, 1/4", 3/8", 1/2", одноповоротный (S)/многоповоротный (M), 11..27VDC, разрешение - <=32668об-1, рабочая температура: -20..75°С, класс защиты: IP64 (IP65 опционально)
CES582
диаметр отверстия - 6, 8, 10, 12, 14мм, 1/4", 3/8", 1/2", одноповоротный (S)/многоповоротный (M), 11..27VDC, разрешение - <=32668об-1, рабочая температура: -20..75°С, класс защиты: IP64 (IP65 опционально)
COV582
диаметр отверстия - 6, 8, 10, 12, 14мм, 1/4", 3/8", 1/2", одноповоротный (S)/многоповоротный (M), 11..27VDC, разрешение - <=32668об-1, рабочая температура: -20..75°С, класс защиты: IP64 (IP65 опционально)
COV582
диаметр отверстия - 6, 8, 10, 12, 14мм, 1/4", 3/8", 1/2", одноповоротный (S)/многоповоротный (M), 11..27VDC, разрешение - <=262144об-1, рабочая температура: -20..75°С, класс защиты: IP64 (IP65 опционально)
COH582
диаметр отверстия - 6, 8, 10, 12, 14, 15мм, 1/4", 3/8", 1/2", одноповоротный (S)/многоповоротный (M), 11..27VDC, разрешение - <=262144об-1, рабочая температура: -20..75°С, класс защиты: IP64 (IP65 опционально)
COS582
диаметр отверстия - 6, 8, 10, 12, 14, 15мм, 1/4", 3/8", 1/2", одноповоротный (S)/многоповоротный (M), 11..27VDC, разрешение - <=262144об-1, рабочая температура: -20..75°С, класс защиты: IP65
CMV65
диаметр вала - 6..12мм, одноповоротный (S)/многоповоротный (M), магнитный, 11..27VDC, разрешение - 2048/2096 об-1, рабочая температура: -20..70°С, класс защиты: IP65		 Открыть PDF
CEV65
диаметр вала - 6..12мм, одноповоротный (S)/многоповоротный (M), оптический 15 бит, 11..27VDC, разрешение - 8192/32768 об-1, рабочая температура: -20..70°С, класс защиты: IP65
CES65
диаметр отверстия - 8, 10, 12мм, одноповоротный (S)/многоповоротный (M), оптический, 15 бит, 11..27VDC, разрешение - 8192/32768 об-1, рабочая температура: -20..70°С, класс защиты: IP65

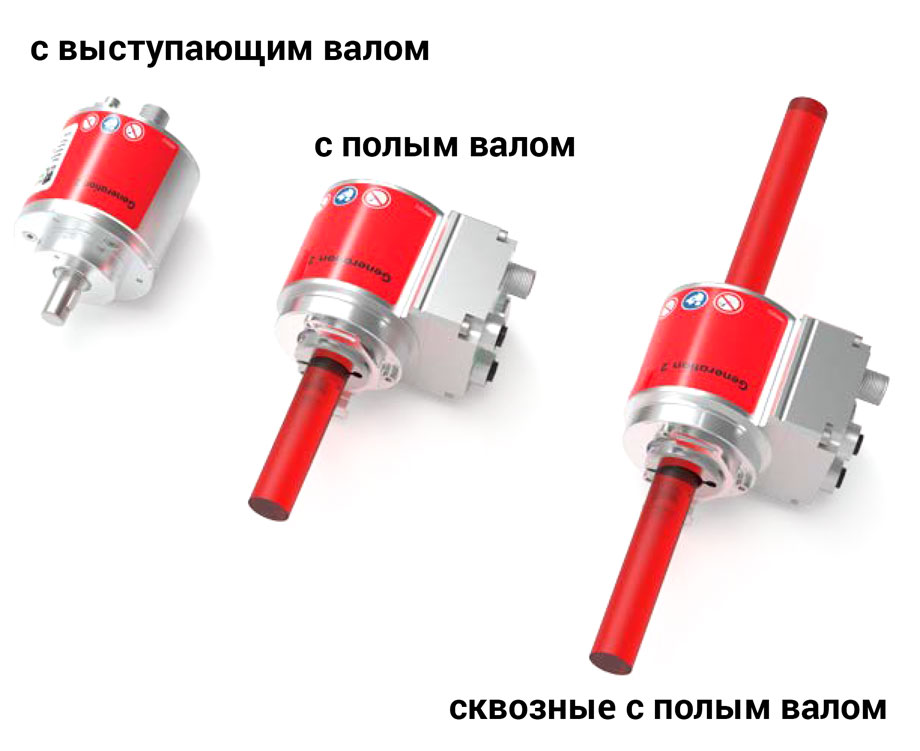

C_H80 энкодеры с полым валом диаметром до 80мм

Артикул/характеристики Ссылка
CEH80
диаметр отверстия - 10, 14, 16, 20, 24, 25, 27 мм, одноповоротный (S)/многоповоротный (M), оптический, 15 бит, 24 (11..27) VDC, разрешение - 32768 об-1, рабочая температура: 0..60°С (-20...70°С опционально), класс защиты: IP54
Открыть PDF
CEH802
диаметр отверстия - 10, 14, 16, 20, 24, 25, 27 мм, одноповоротный (S)/многоповоротный (M), оптический, 15 бит, 24 (11..27) VDC, разрешение - 32768 об-1, рабочая температура: -20...70°С, класс защиты: IP54
COH80
диаметр отверстия - 10, 14, 16, 20, 24, 25, 27 мм, одноповоротный (S)/многоповоротный (M), оптический, 15 бит, 24 (11..27) VDC, разрешение - 262144 об-1, рабочая температура: 0..60°С (-20...70°С опционально), класс защиты: IP54
COH802
диаметр отверстия - 10, 14, 16, 20, 24, 25, 27 мм, одноповоротный (S)/многоповоротный (M), оптический, 18 бит, 24 (11..27) VDC, разрешение - 262144 об-1, рабочая температура: 0..60°С (-20...70°С опционально), класс защиты: IP54

C_H80/81 энкодеры с полым валом диаметром до 80мм

Артикул/характеристики Ссылка
QEH80
диаметр отверстия - 16, 20, 24, 25 мм, одноповоротный (S)/многоповоротный (M), оптический, 15 бит, 24 (11..27) VDC, разрешение - 8192 об-1, рабочая температура: 0..60°С (-20...70°С опционально), класс защиты: IP54
Открыть PDF
QEH81
диаметр отверстия - 16, 20, 22, 24, 25 мм, одноповоротный (S)/многоповоротный (M), оптический, 15 бит, 24 (11..27) VDC, разрешение - 8192 об-1, рабочая температура: 0..60°С (-20...70°С опционально), класс защиты: IP54
QDH80
диаметр отверстия - 12, 14, 16, 20, 22, 24, 25 мм, одноповоротный (S)/многоповоротный (M), оптический, 15 бит, 24 (11..27) VDC, разрешение - 8192 об-1, рабочая температура: 0..60°С (-20...70°С опционально), двойное обнаружение, класс защиты: IP54
QDH81
диаметр отверстия - 16, 20, 22, 24, 25 мм, одноповоротный (S)/многоповоротный (M), оптический, 15 бит, 24 (11..27) VDC, разрешение - 8192 об-1, рабочая температура: 0..60°С (-20...70°С опционально), двойное обнаружение, класс защиты: IP54

Энкодеры с валом из нержавеющей стали C__84

Артикул/характеристики Ссылка
CEV84
диаметр вала - 6, 10, 12 мм, 15 бит, 11..27VDC, Максимальная скорость вращения 3000 1/min, рабочая температура: -20..70°С (-40...70°С опционально), класс защиты: IP68, подключение: М23 axial/radial
Открыть PDF
CEV84 Field Bus
диаметр вала - 6, 10, 12 мм, 15 бит, 11..27VDC, Максимальная скорость вращения 3000 1/min, рабочая температура: -20..70°С (-40...70°С опционально), класс защиты: IP68, fieldbus hood/cable glands
CEV84 Industrial Ethernet
диаметр вала - 6, 10, 12 мм, 15 бит, 11..27VDC, Максимальная скорость вращения 3000 1/min, рабочая температура: -20..70°С (-40...70°С опционально), класс защиты: IP68, 3xM12 axial

Оптические энкодеры с полым валом до 110 мм серии C_H110(2)

Артикул/характеристики Ссылка
MG48
Разъем М12, многоповоротный , магнитный, 15 бит (E), 11..27 VDC, разрешение - 4096 об-1, рабочая температура: 0..60°С, класс защиты: IP50
Открыть PDF
MG48BUS
Разъем М12, многоповоротный , магнитный, 15 бит (E), 11..27 VDC, разрешение - 4096 об-1, рабочая температура: 0..60°С, ethernet, класс защиты: IP50
MG75
2 Разъема М12, многоповоротный , магнитный, 15 бит (E), 11..27 VDC, разрешение - 65536 об-1, рабочая температура: 0..60°С, ethernet, класс защиты: IP50
