Для прозрачных этикеток FU-8200

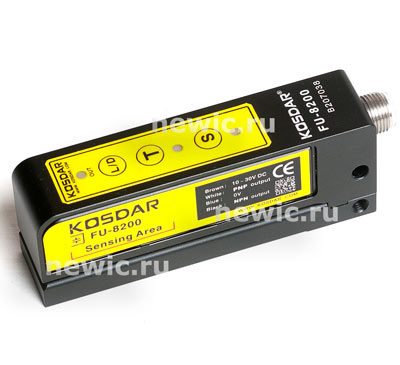

датчик этикеткиЕмкостной щелевой датчик FU-8200 позволяет работать этикетировочным машинам с прозрачными, непрозрачными и полупрозрачными этикетками, которые идут на ленте с прозрачной и непрозрачной подложкой.

параметры и типовые значения:

щель 0.7 мм
глубина щели 85 мм
рабочее напряжение 10-30 Volt/DC
потребляемый ток 25 мА
ток нагрузки 100 мА макс при 24 V
защита от переполюсовки по питанию и от короткого замыкания в нагрузке
макс время задержки 0.1 мс
выход открытый коллектор PNP; NPN / NO; NC
макс. частота 5 кГц
защита IP IP66
подключение разъем M12 4(5) pin

Управление и индикаторы:

Кнопка L/D (индикатор выхода) - переключение типа выхода NO/NC

Кнопка T (индикатор чувствительности) - установка образца

Кнопка S (контрольный индикатор) - режим настройки

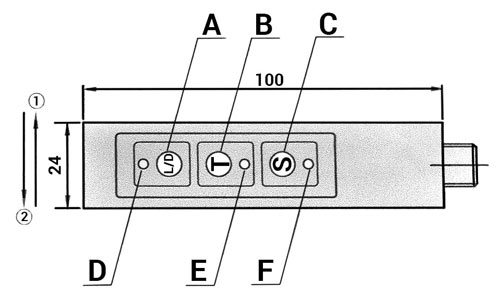

схема кнопок

Настройка:

1. Для режима настройки удерживайте клавишу S 5 секунд, пока индикатор установки не мигнет 3 раза, затем отпустите клавишу. Индикатор будет гореть постоянно.
2. Вставьте этикетку в щель, нажмите и удерживайте клавишу T 5 секунд. Индикатор чувствительности начнет мигать. Отпустите кнопку. Датчик будет находится в режиме обучения 8 секунд. За это время проведите около 5 этикеток для точного детектирования. При завершении настройки индикатор чувствительности будет гореть постоянно.

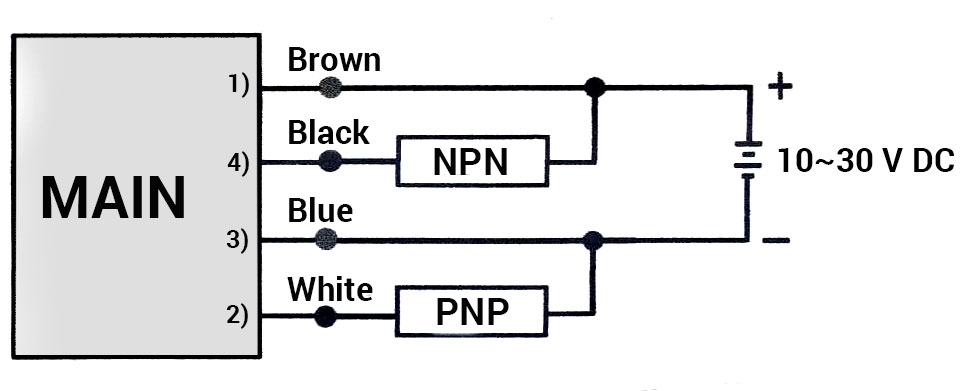

Схема подключения:схема
