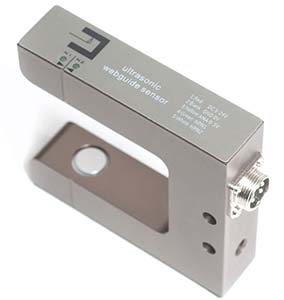

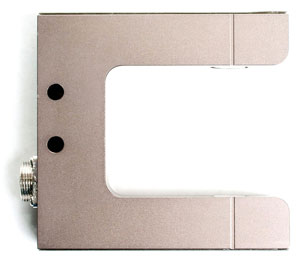

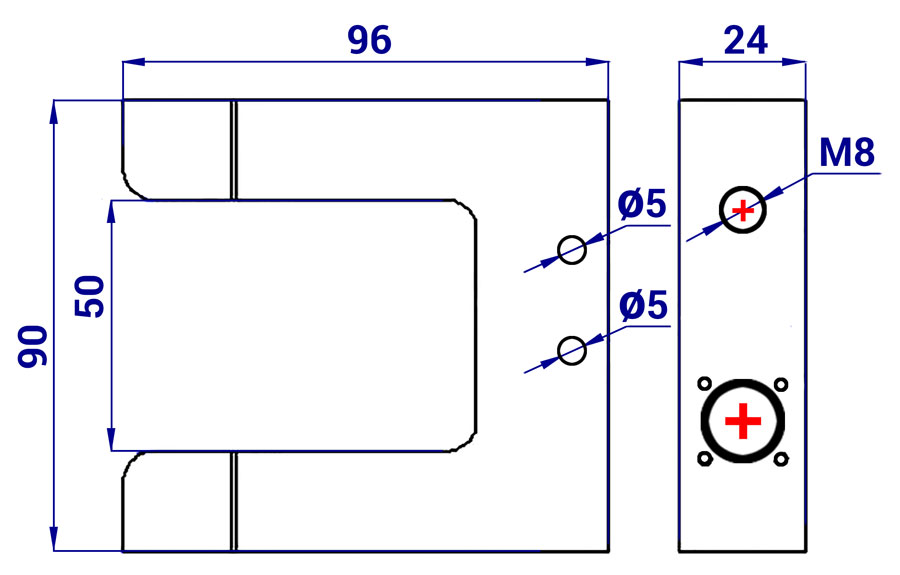

Ультразвуковой датчик кромки USESS-50
Ультразвуковой датчик контроля края полотна USESS-50 предназначен для коррекции движения рулонного материала на производственных линиях. Этот датчик отличается от ELR-233 и серии UDS тем, что излучатели не подвержены быстрому загрязнению благодаря плоской форме и расположению заподлицо с корпусом.
Технические характеристики
|
Напряжение питания |
9-14 Вольт DC |
|
Аналоговый выход: |
0-5 Вольт |
|
Дискретные выходы: |
2 NPN |
|
Разрешение: |
0.1 мм |
|
Регистрируемое смещение |
10-12 мм |
|
Рабочая частота |
40 KHz |
| Индикация в зависимости от положения ленты материала / дискретный выход | ||
|---|---|---|
| Светится первый светодиод / вых. N1 | Светится второй светодиод / вых. N2 | |
| Смещение края ленты вправо | да / вкл | нет / выкл. |
| Смещение края ленты влево | нет / выкл. | да / вкл |
| Ровно посередине | нет / выкл. | нет / выкл. |
| Выходы / цвет провода | ||
| Красный | DC 9-30V | |
| Черный | GND 0V | |
| Желтый | ANA 0-5V | |
| Зеленый | NPN1 | |
| Белый | NPN2 | |
Является современным аналогом датчика кромки ELR-233
Датчик не имеет настройки. Линейный аналоговый выход 0-5 вольт работает так: нет полотна: 5 V.
Полотно в средней точке: 2.5 V. Полотно перекрыло полностью рабочее окно датчика: 0 V.
