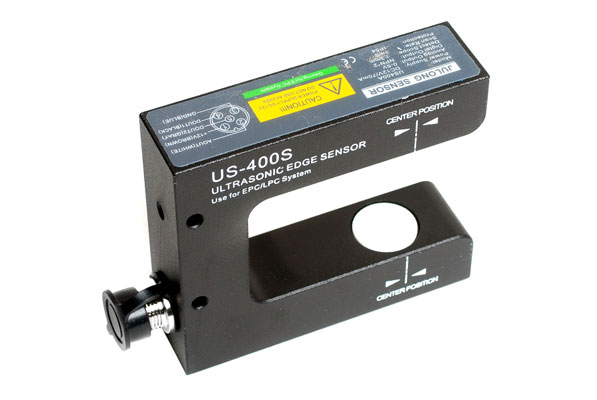

Ультразвуковой US-400S

датчик этикеткиДатчик US-400S позволяет контролировать положение кромки полотна посредством линейного изменения напряжения на аналоговом выходе 0-5 Вольт. А также передавать за исполнительное оборудование сигналы с 2-х дискретных выходов.

параметры и типовые значения:

рабочее напряжение 9-14 Volt/DC
потребляемый ток 70 мА
ток нагрузки 100 мА макс при 12 V
частота измерения 0.1 мс
выход открытый коллектор 2 NPN; Аналоговый 0-5 вольт
защита IP IP54
подключение разъем M12 5 pin


Логика работы дискретных выходов:

US-400S имеет 2 дискретных выхода NPN: контакт 4(чёрный-black) и контакт 5(серый-gray).
Выход 4(Black) включён, пока полотно не достигнет средней точки (горит только синий светодиод)
Выход 5(Gray) выключен, пока полотно не достигнет заданной через SETUP точки (0.5 - 1 - 2 мм)срабатывания(жёлтый светодиод внутренний).



Установка чувствительности дискретного выхода:

Нажмите и удерживайте кнопку SETUP более 7 секунд.
Выберете однократным нажатием кнопки SETUP требуемый уровень чувствительности:
Синий светодиод – 0.5 мм
Синий, жёлтый – 1 мм
Синий, жёлтый, красный – 2 мм
На требуемом уровне нажмите и удерживайте SETUP 6 секунд, пока датчик не выйдет в рабочее состояние.



Работа аналогового выхода:

Аналоговый выход датчика US-400s (контакт 2 - белый - white + / конт. 3 синий-blue-GND ) выдает линейно-изменяемое напряжение 0-5 Вольт от положения CENTER POSITION (5 Вольт) до 0 Вольт (полное перекрытие излучателя полотном.

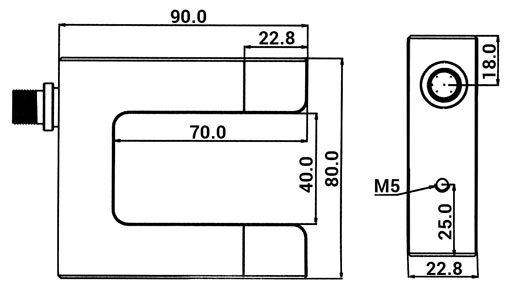

габаритные размеры:схема и размеры
