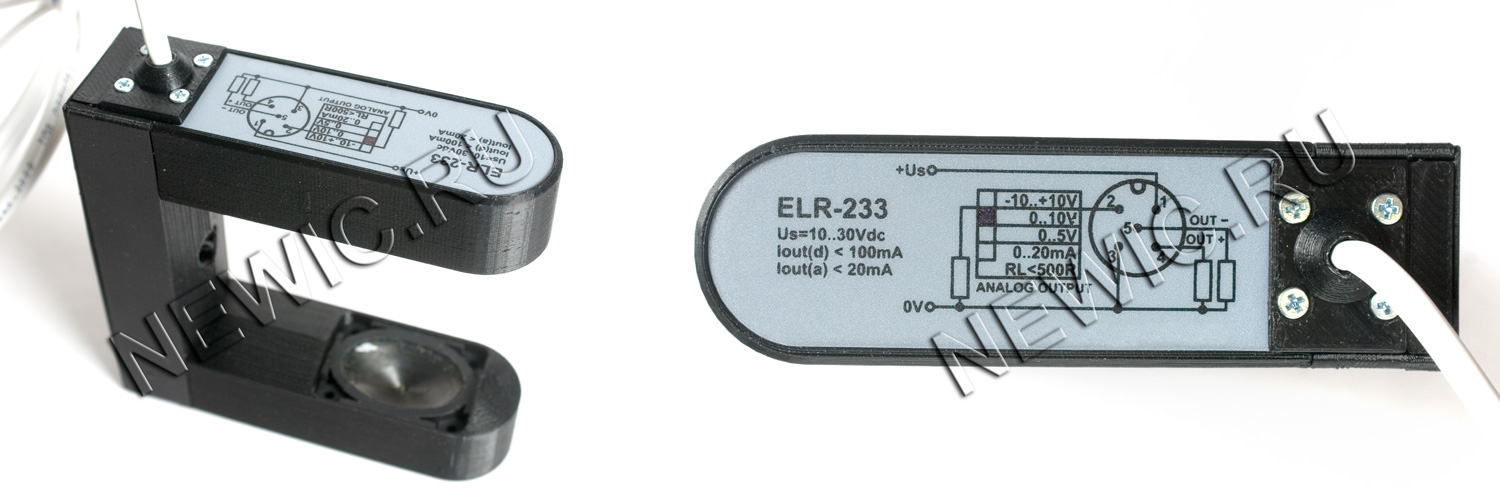

Ультразвуковой датчик местоположения кромки с функцией контроля ELR-233

ПРЕДНАЗНАЧЕНИЕ:
Датчик предназначен для определения положения кромки любого материала - прозрачного, непрозрачного, с металлизацией или без, при перемотке или резке. Кроме пропорционального аналогового выхода, у датчика есть и два дополнительных дискретных выхода, которые подают сигнал, если кромка материала выходит за пределы центральной одно-миллиметровой зоны. Этими выходами напрямую можно управлять двигателем выравнивания кромки, и, таким образом, поддерживать ровность намотки. Предусмотрен и специальный "оконный" режим работы аналогового выхода, при котором выходной сигнал принимает нулевое значение  посередине рабочей области, а при смещении кромки выходной сигнал растёт экспоненциально, для работы с частотными преобразователями  и фазовыми управлениями (для двигателя выравнивания).

Удобная светодиодная индикация указывает положение кромки в середине рабочей области с разрешением 1мм. У датчика есть защита от неправильного подключения питания и от перегрузки выходов.

контроль кромки

Технические параметры:
Напряжение питания 10...30 В, пост.ток
Пульсация напряжения питания до 10%
Разрешающая способность до 0,01мм
Время реакции выходов 5мс
Максимальный ток выхода
  аналоговый выход 20мА
  дискретные выходы 100мА
Ширина рабочей области 30мм
Рабочая температура -10ºС...+55ºС
Степень защиты IP65
Индикация
  аналогового выхода 7 красных светодиодов: +3мм, +2мм, +1мм, 0мм, -1мм, -2мм, -3мм
  дискретных выходов 2 красных светодиода "стрелка", по одному для каждого выхода
Тип выходов
  аналоговых выходов с заземленной нагрузкой
  дискретных выходов PNP
Режимы аналогового выхода (нужный указывать при заявке) 0..5В / 0..10В / -10В..10В / 10В(оконный)/ 0..20мА
Электрическое присоединение разъем М12-5/кабель 2м
Материал корпуса ABS

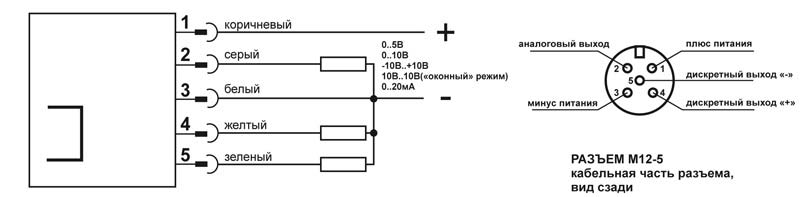

Схема подключения ELR-233


схема подключения

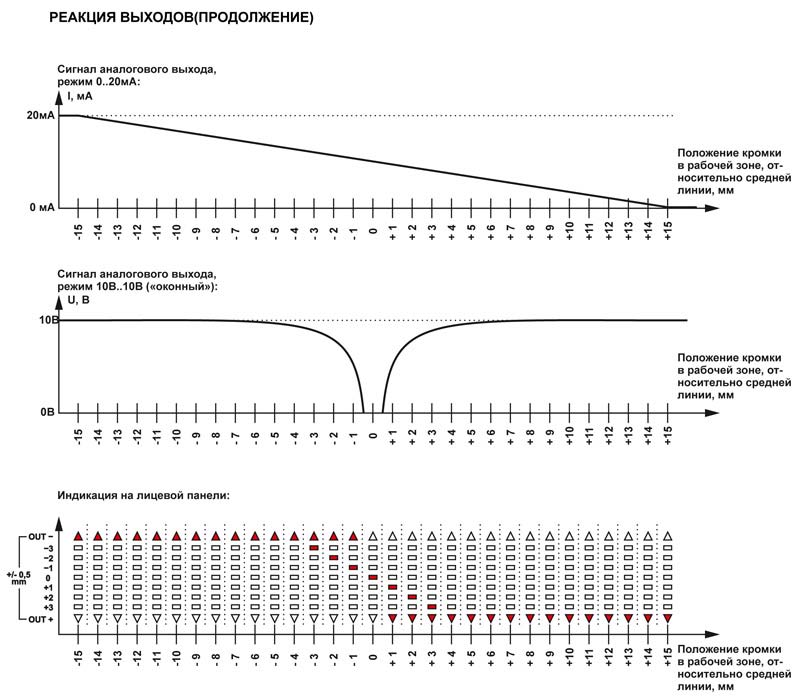

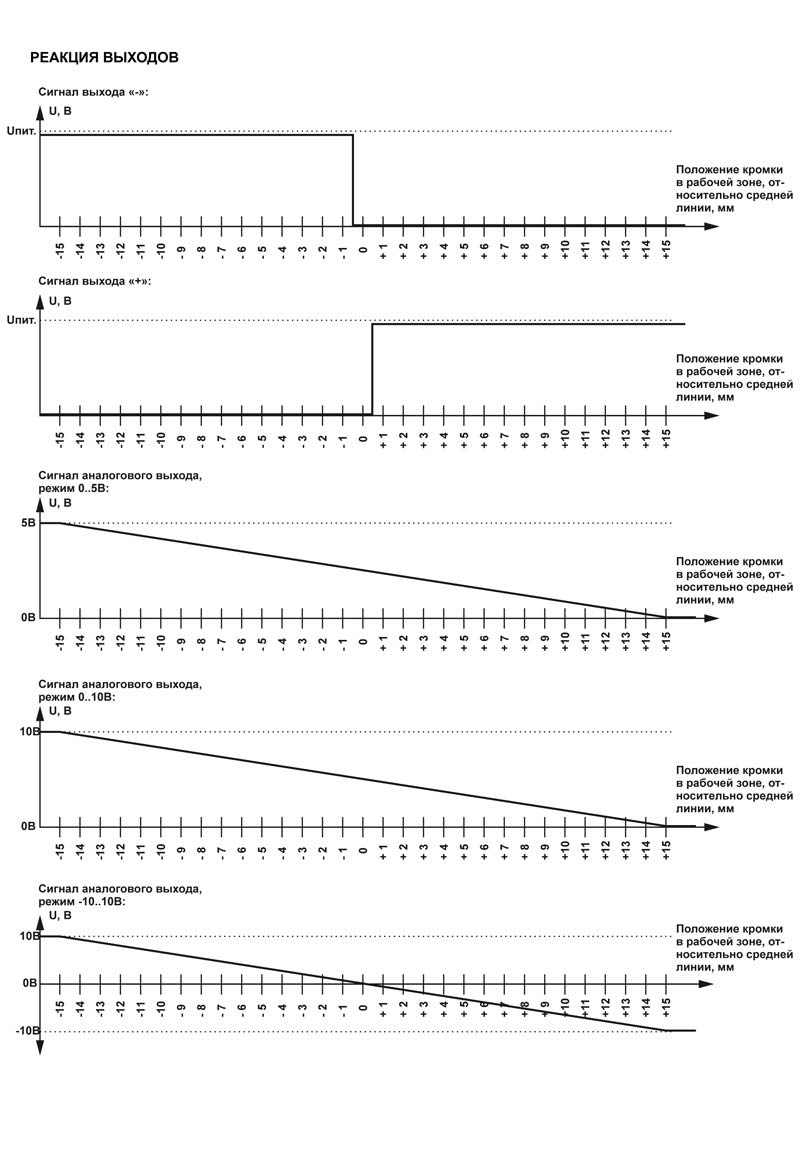

реакция выходов

реакция выходов

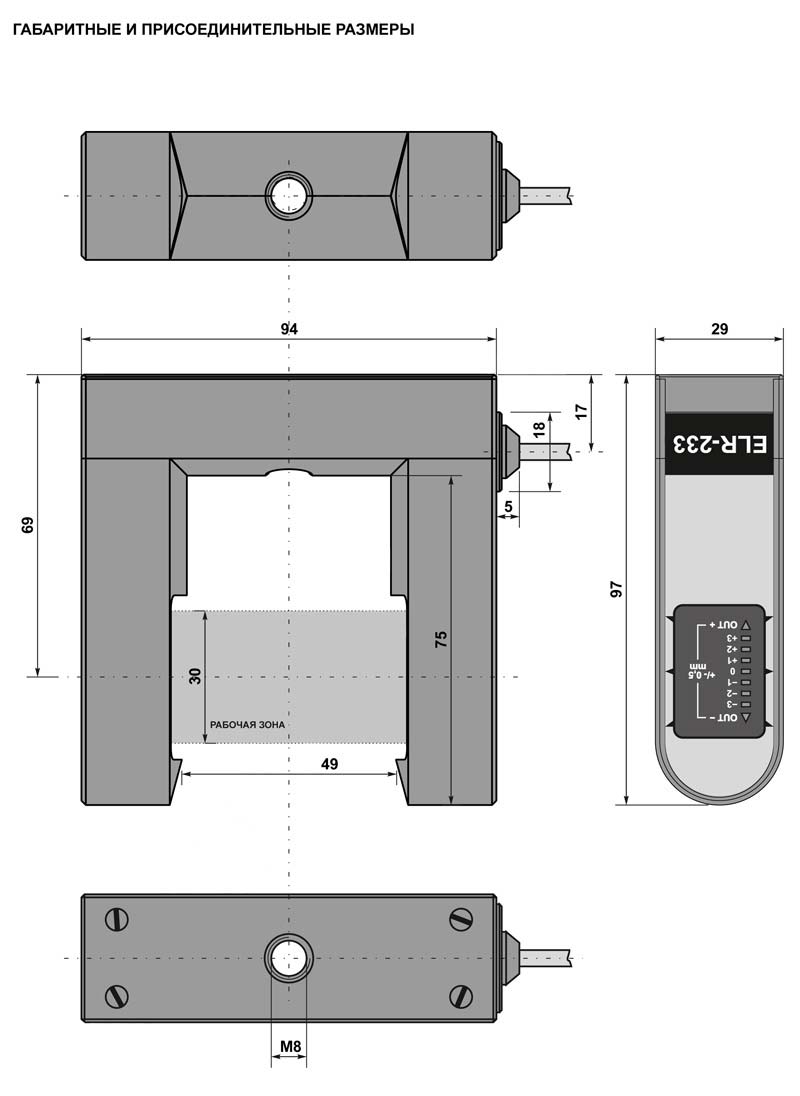

габаритные размеры
