Технический параметр | VT-20 | VT-30 | VT-40 |
---|---|---|---|
Максимальный диаметр точения, мм | 450 | 650 | 800 |
Диаметр рабочего стола, мм | 450 | 500 | 630 |
Максимальная высота обработки, мм | 500 | 700 | 800 |
Скорость шпинделя, об/мин | 50 - 2200 | 50 - 1200 | 50 - 1200 |
Диаметр патрона, мм | 450 | 500 | 630 |
Конус шпинделя, тип | А2 - 8 | А2 - 11 | А2 - 15 |
Диаметр переднего подшипника шпинделя, мм | 150 | 180 | 200 |
Перемещение по осям X/Z, мм | 420 / 520 | 720 / 720 | 840 / 840 |
Ускоренная подача по осям X/Z, м/мин | 20 / 20 | 12 / 16 | 12 / 16 |
Точность позиционирования по осям X/Z, мм | 0,035 / 0,040 | 0,035 / 0,040 | 0,035 / 0,040 |
Повторяемость точности позиционирования X/Z | 0,0075 / 0,015 | 0,0075 / 0,015 | 0,0075 / 0,015 |
Число позиций резцедержателя | 6 (опция 8) | 6 (опция 12) | 6 (опция 12) |
Сечение державки инструмента, мм | 32 х 32 | 32 х 32 | 32 х 32 |
Диаметр расточной оправки, мм | 50 / 40 /32 | 50 / 40 /32 | 60 / 50 / 40 |
Мощность главного двигателя, кВт | 18,5 / 22 | 22 / 26 | 37 / 45 |
Мощность двигателя по оси X, кВт | 4,5 | 4 | 4 |
Мощность двигателя по оси Z, кВт | 6 | 4 | 7 |
Габаритные размеры, мм | 3900х1940х3200 | 4480х2440х3400 | 5200х2920х3920 |
Вес станка, кг | 8000 | 12000 | 16000 |
Назначение:
Вертикальные токарные станки предназначены для токарной обработки деталей сложной конфигурации из сложных жаропрочных и легированных сплавов. На станках данной серии можно обтачивать и растачивать поверхности с криволинейными и прямолинейными образующими, сверлить, зенкеровать, развертывать центральные отверстия, прорезать кольцевые канавки, нарезать различные резьбы.
Отличительные особенности:
Вертикальное расположение шпинделя позволяет обрабатывать крупногабаритные заготовки с большой массой, при этом станок занимает минимальную производственную площадь.
Цельнолитая колонна увеличенного сечения с широко разнесенными направляющими обладает повышенной жесткостью и виброутойчивостью.
Усиленная конструкция шпинделя А2–8, А2–11, А2–15 позволяет обрабатывать высоколегированные стали на повышенных режимах резания с большими припусками без потери точности и качества поверхности.
Закаленные направляющие станины имеют твердость не ниже 50 HRC (индукционный способ закаливания), направляющие салазок суппорта имеют специальное износостойкое TFS покрытие, что обеспечивает длительное сохранение точности, плавное и точное перемещение подвижных узлов станка.
Область применения:
Вертикальные токарные станки применяются во всех отраслях машиностроительной, автомобильной и металлургической промышленности для обработки заготовок с большими габаритами и весом с расширенными возможностями токарной обработки.

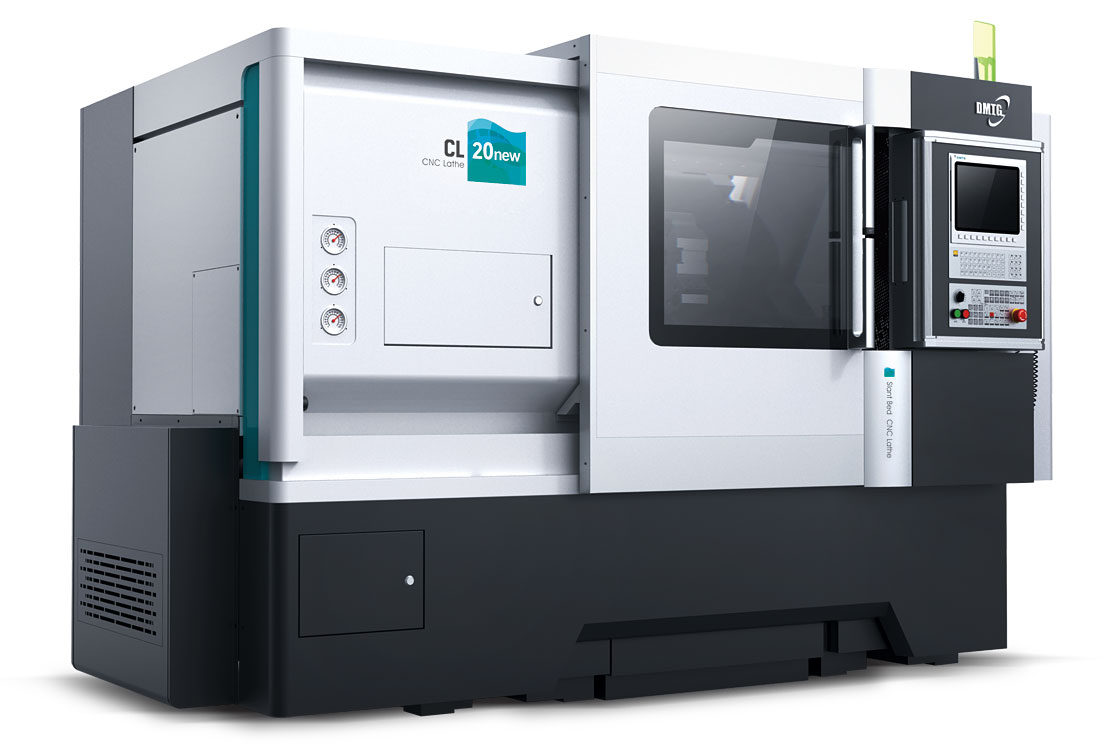

Модельный ряд | CL-15 | CL-20A |
---|---|---|
Максимальный диаметр обработки, мм | 400 | 440 |
Максимальный диаметр точения над револьверной головкой, мм | 200 | 300 |
Максимальная длина обработки (РМЦ), мм | 250 / 330 | 500 |
Частота вращения шпинделя, об./мин. | 30-5000 | 30-4500 |
Мощность главного привода, кВт | 5.5 / 7.5 | 11 / 15 |
Габаритные размеры, мм | 2085х1560х1880 | 2760х1500х1760 |
Масса, кг | 2700 | 5000 |

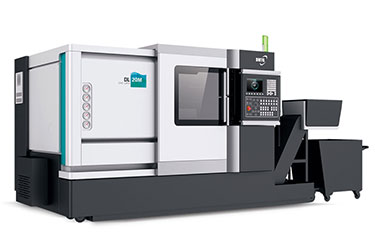

Модельный ряд | DL-20M | DL-25M | DL-30M | DL-32M |
---|---|---|---|---|
Максимальный диаметр обработки, мм | 440 | 520 | 625 | 680 |
Максимальный диаметр точения над револьверной головкой, мм | 260 | 310 | 330 | 440 |
Максимальная длина обработки (РМЦ), мм | 600/1000 | 1000/1500 | 1000/1500 | 1000/1500/2000/3000 |
Частота вращения шпинделя, об./мин. | 45-4500 | 35-3500 | 30-3000 | 20-2000 |
Мощность главного привода, кВт | 15 / 18,5 | 18,5 / 22 | 18,5 / 22 | 22 / 30 |
Габаритные размеры, мм | 3950х1920х1850 | 5100х1870х2020 | 5100х2100х2100 | 5930х2120х2150 |
Масса, кг | 4000 | 7800 | 8500 | 11000 |

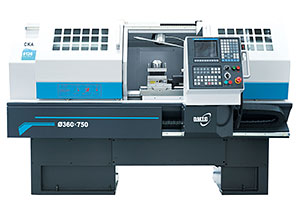

Модельный ряд | СКЕ 6130 | СКЕ 6136 | СКЕ 6150 | СКЕ6150L | СКЕ 6163 | СКЕ 6180 |
---|---|---|---|---|---|---|
Максимальный диаметр обработки над станиной, мм | 300 | 360 | 500 | 500 | 630 | 800 |
Максимальный диаметр обработки над суппортом, мм | 145 | 180 | 280 | 280 | 320 | 490 |
Максимальная длина обработки, мм | 500 | 750 / 1000 | 750 / 1000 / 1500 / 2000 |
1000 | 1000 / 1500 / 2000 / 3000 / 4000 |
1000 / 1500 / 2000 / 3000 / 4000 |
Диапазон скоростей вращения шпинделя, об /мин | 4 - 3500 | 20 - 650 75 - 2500 |
7 - 135 30 - 550 110 - 2200 |
30 - 3000 | 10 - 90 20 - 200 50 - 445 110 - 1000 |
10 - 90 20 - 200 50 - 445 110 - 1000 |
Мощность главного привода электропривода, кВт | 4 | 5.5 | 7.5 | 7.5 | 11 | 11 |
Габаритные размеры (для минимального РМЦ), мм | 2300х1480х1520 | 2577х1749х1620 | 2827х1749х1620 | 2827х1749х1620 | 3461х2000х1800 | 3461х2000х1800 |
Масса нетто (для минимального РМЦ), кг | 1 000 | 1650 | 2600 | 2700 | 4800 | 5300 |

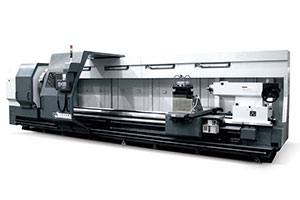

Модельный ряд | СКЕ 61100M | СКЕ 61125M |
---|---|---|
Максимальный диаметр обработки над станиной, мм | 1000 | 1250 |
Максимальный диаметр обработки над суппортом, мм | 630 | 880 |
Максимальный вес обрабатываемой заготовки (с люнетами и в центрах), кг | 8000 | 8000 |
Максимальная длина обработки, мм | 1500 / 2000 / 3000 / 4000 / 5000 / 6000 / 8000 | 1500 / 2000 / 3000 / 4000 / 5000 / 6000 / 8000 |
Диапазон скоростей вращения шпинделя, об/мин | 2 - 500 | 2 - 500 |
Мощность главного привода электропривода, кВт | 22 / 26 | 22 / 26 |
Габаритные размеры (для РМЦ 3000 мм), мм | 7820х2300х2200 | 7820х2520х2300 |
