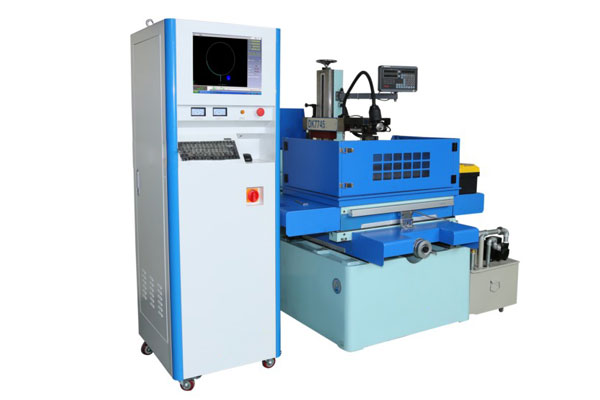

Электроэрозионные проволочно-вырезные станки DK77
Станки предназначены для контурной обработки деталей с высокими показателями точности и шероховатости поверхности. Они оснащены функцией многопроходной обработки. Обработка деталей осуществляется при помощи молибденовой проволоки-электрода диаметром от 0,12 до 0,2 мм. Точность обработки ±0,012 мм, чистота обработки до 0,8 мкм, максимальная скорость реза до 180 мм²/мин.

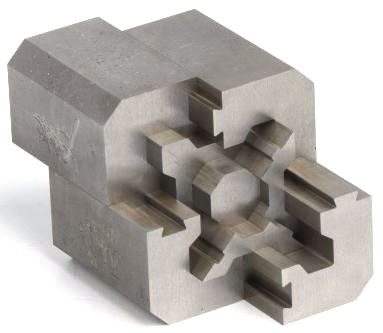

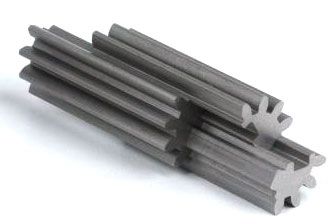

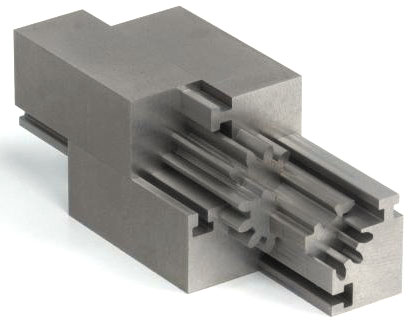

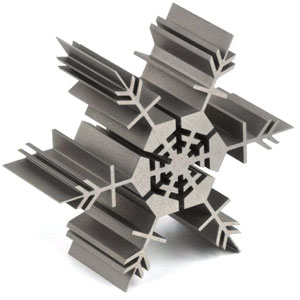

Рабочим электродом станка является многоразовая молибденовая проволока Ø 0.18 мм, которая натянута перпендикулярно столу с заготовкой. Материал заготовки разрушается электрическим разрядом между ней и проволокой. Продукты электрической эррозии смываются смазочно-охлаждающей жидкостью (СОЖ), состоящей из эмульсии концентрата JR3A с водой. Станок предназначен для вырезки деталей из токопроводящих материалов - нержавеющая и закленная сталь, цветные металлы, магниты, твердые сплавы, графит. При этом твердость и вязкость материала не имеют значения. Чистота поверхности получаемых изделий – 0,012 мм (12 мкм)
Станки DK77 управляются с помощью ЧПУ, совместимым с CAD-системами (AutoCAD, Компас). Для вырезания модели необходим только чертеж контура в формате DXF.
| Модель | DK7725 | DK7735 | DK7745 | DK7750 | DK7763 | DK7780 |
|---|---|---|---|---|---|---|
| Размер стола, мм | 520*280 | 630*380 | 740*480 | 860*580 | 1070*680 | 1350*880 |
| Перемещения стола, мм | 350*250 | 450*350 | 550*450 | 650*550 | 850*650 | 1050*850 |
|
Максимальная толщина реза, мм (стандарт/опция) |
300 | 400/1000 | 500/1000 | 500/1000 | 600/1000 | 600/1000 |
| Стандартный угол наклона ° | ±3 | ±3 | ±3 | ±3 | ±3 | ±3 |
| Опциональный угол наклона ° | - | ±15 | ±15/30 | ±15/30/45 | ±15/30/45 | ±15/30/45 |
| Макс. вес заготовки, кг | 250 | 300 | 450 | 700 | 950 | 1000 |
| Точность позиционирования, мм | 0,015/300 | |||||
| Повторяемость, мм | 0,01 | |||||
| Скорость проволоки, м/с | 11,5 | |||||
| Скорость обработки, мм2/мин |
Стандартная 110-120, максимальная 150-180 (1 проход, толщина заготовки 40-70 мм, получении шероховатости около 3,2 Ra) |
|||||
| Лучшая шероховатость, Ra мкм | 0,8 – 1,6 | |||||
| Питание | Три фазы 380 В / 50 Гц | |||||
| Вес станка, кг | 1350 | 1550 | 1750 | 2450 | 2950 | 5150 |
| Размер упаковки, мм | 1850*1550*2000 | 2050*1750*2000 | 2150*2350*2300 | 2400*2100*2300 | ||
