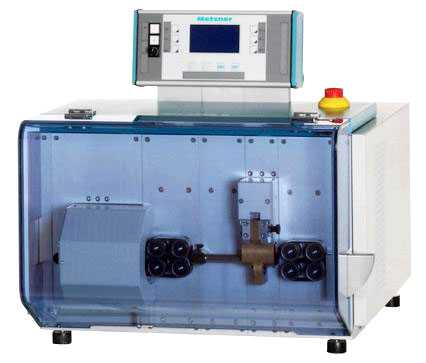

Metzner AM 3000
Станки для обработки проводов и кабелей серии Metzner AM 3000 известны своей надежностью и мощностью при мерной резке и снятии изоляции с проводов и кабелей. Долговечная конструкция предназначена для непрерывного промышленного использования. Обладая потенциалом производительности, позволяющим выполнять полный цикл обработки кабелей сечением до 70 мм², эти машины предоставляют полный набор возможностей при обработке материала: от стандартного процесса зачистки до многоступенчатой зачистки даже очень коротких экранированных коаксиальных кабелей. Компания Metzner предлагает шесть моделей машин из этой серии с разными мощностями резки и уровнем оснащенности. Кроме того, для различных вариантов обработки в этих машинах можно использовать лезвия с различными профилями. Например, патентованная система Double-Blade Cutting (Система резки ножами двух различных типов) с двумя комплектами ножей, работающих одновременно в одном рабочем цикле, позволяет выполнять различные процессы резки. Дополнительное оборудование — роторно-ножевой модуль дает возможность выполнять круговую резку для кабелей с очень тонкой или жесткой изоляцией, а также для коаксиальных кабелей. Все модели машин серии Metzner AM 3000 в стандартной комплектации имеют полный набор интерфейсов для подключения периферийного оборудования и для облегчения интегрирования в компьютерные системы. Таким образом, для увеличения степени автоматизации производства эти машины без какой-либо доработки можно включать в состав производственных линий.
- Модели АМ 3500/3700/3800 – универсальные модели с высокой производительностью, идеально подходят для длительного использования.
- Модели АМ 3550/3750/3850 помимо системы «Double-Blade» комплектуются роторно-ножевым модулем для прецизионного кругового разрезания изоляции. Ротационная зачистка идеально подходит для кабелей с очень тонкой или особо прочной изоляцией, а также для коаксиальных кабелей.
- Модель АМ 3550 Semi-Rigid предназначена специально для обработки полужестких коаксиальных кабелей.
| Технические характеристики | |||||
|---|---|---|---|---|---|
| Модель |
АМ 3500/ АМ 3700 |
АМ 3800 |
АМ 3550/ АМ 3750 |
АМ 3850 |
АМ 3550 Semi-Rigid |
| Внешний диаметр | 15 мм | 20 мм | 15 мм | 20 мм | 8 мм |
| Сечение проводника (витая жила) |
0,5 – 50 мм2/ 0,5 – 70 мм2 |
0,5 – 70 мм2 |
0,5 – 50 мм2/ 0,5 – 70 мм2 |
0,5 – 70 мм2 | 0,5 – 6 мм2 |
| Сечение проводника (литая жила) |
0,5 – 10 мм2/ 0,5 – 16 мм2 |
0,5 – 16 мм2 |
0,5 – 10 мм2/ 0,5 – 16 мм2 |
0,5 – 16 мм2 | 0,5 – 1,5 мм2 |
| Регулируемая скорость подачи | До 180 м/мин | До 30 м/мин | |||
| Длина зачистки: 1−й, 2−й конец | 210, 100 мм | 210, 110 мм | 40, 40 мм | ||
| Программируемая длина кабеля | 20 – 999 мм | ||||
| Ножевая система | «Double-Blade» | «Double-Blade»и роторно-ножевой модуль | «V-Blade»и роторно-ножевой модуль | ||
| Система подачи | Ременная или роликовая | Ременная | |||
| Управление |
Тачскрин (ПК опционально) |
ПК интегрирован | Тачскрин (ПК опционально) | ПК интегрирован | Тачскрин (ПК опционально) |
| Питание | 220 В; 50 Гц | ||||
| Сжатый воздух | 6 бар | ||||
| Габариты |
765х705х500 мм |
690х710х565 мм | 765х705х500 мм | 885х775х565 мм | 835х710х500 мм |
| Вес | 130 кг/135 кг | 100 кг | 130 кг/135 кг | 130 к | 160 кг |
Все модели серии АМ 3000 имеет интерфейсы для подключения широкого спектра периферийных устройств. Программирование установок осуществляется с помощью сенсорного дисплея или ПК. Быстрое и удобное задание параметров обработки и сохранение этих параметров в программе для выполнения повторяющихся задач гарантирует надежную обработку различных типов кабеля.
