Цилиндры

Серия 60

Серия 60.

Цилиндры.

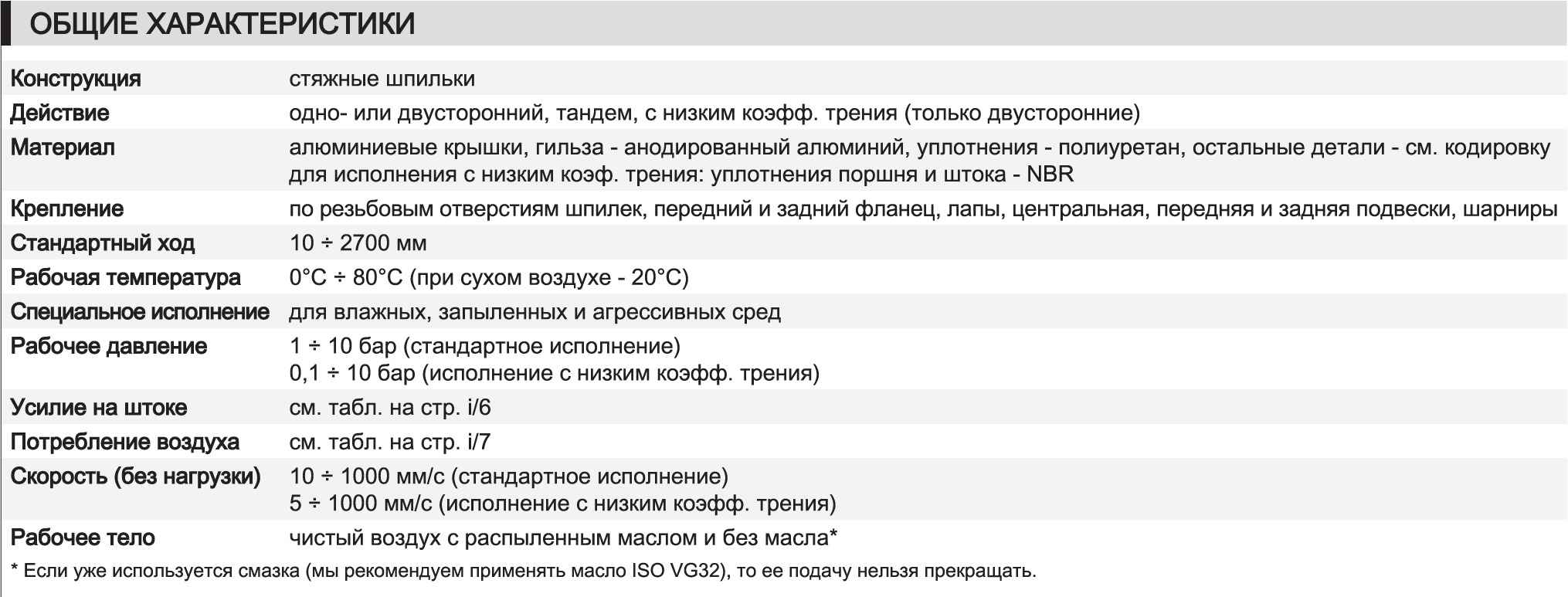

Одно- и двустороннего действия, магнитные, с демпфированием.

ø 32, 40, 50, 63, 80, 100, 125 мм.

>>	По стандарту ISO 15552 (соответствует стандартам DIN/ISO 6431 VDMA 24562)

>>	Шток - нержавеющая сталь
>>	Регулируемое пневматическое демпфирование
>>	Регулируемое пневматическое демпфирование
>>	Специальные исполнения

	ИСПОЛНЕНИЕ С НИЗКИМ КОЭФФИЦИЕНТОМ ТРЕНИЯ:
>>	Сила трения уменьшена более чем на 40%
>>	Снижение прерывистого эффекта
>>	Минимальное рабочее давление от 0,1 Бар
>>	Снижение трения в обоих направлениях

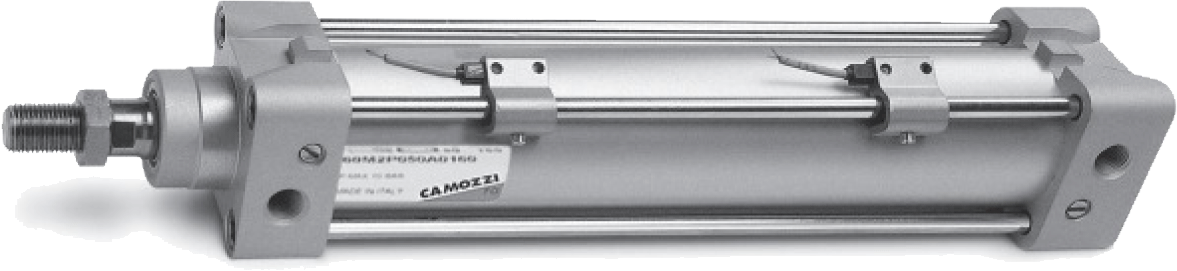

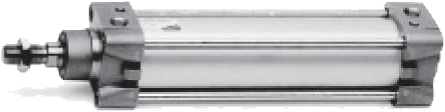

Цилиндры Серии 60 разработаны в соответствии со стандартом ISO 15552.

На поршне этих цилиндров могут быть установлены постоянные магниты. Положение поршня определяется магниточувствительными датчиками положения, закрепляемыми на цилиндре.

Цилиндры этой серии оснащены устройствами демпфирования в конце хода с регулировкой интенсивности торможения. Кроме того, эти цилиндры могут быть оборудованы механическими средствами демпфирования для обеспечения безударной остановки.

Длина хода стандартных цилиндров серии 60 - до 2700 мм.

Пневмоцилиндры пневматика Camozzi Камоци

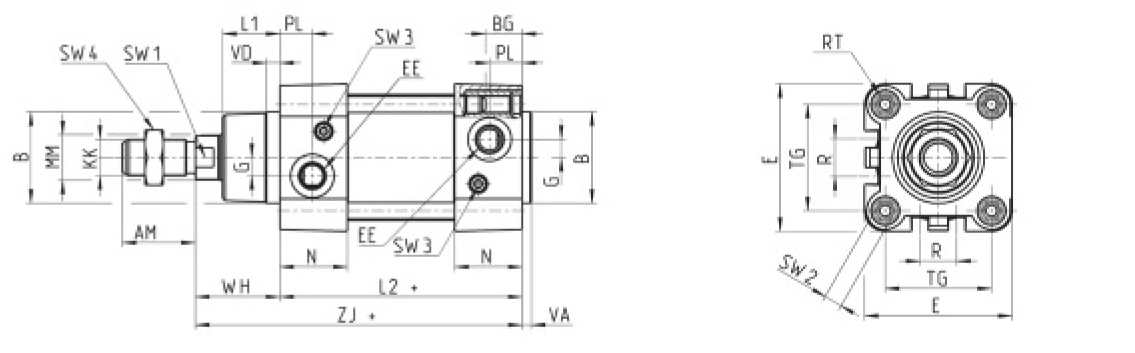

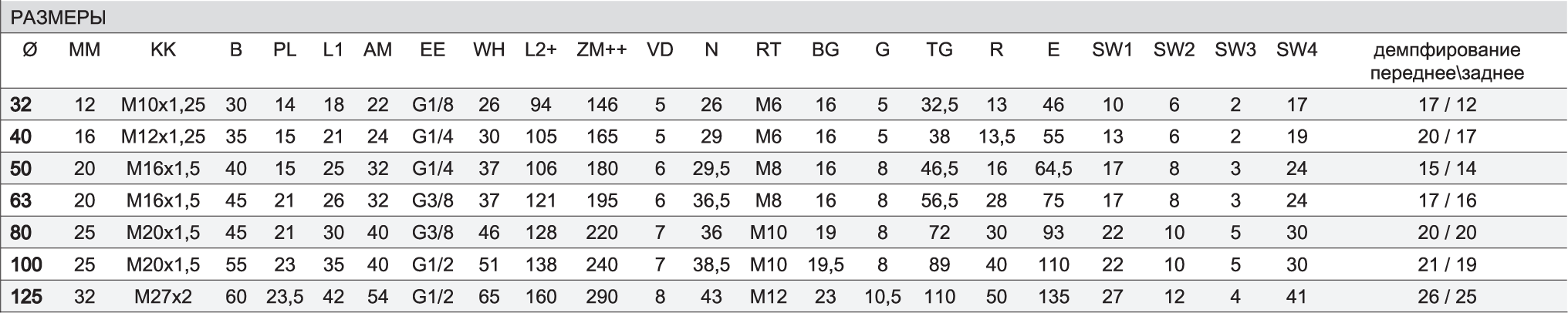

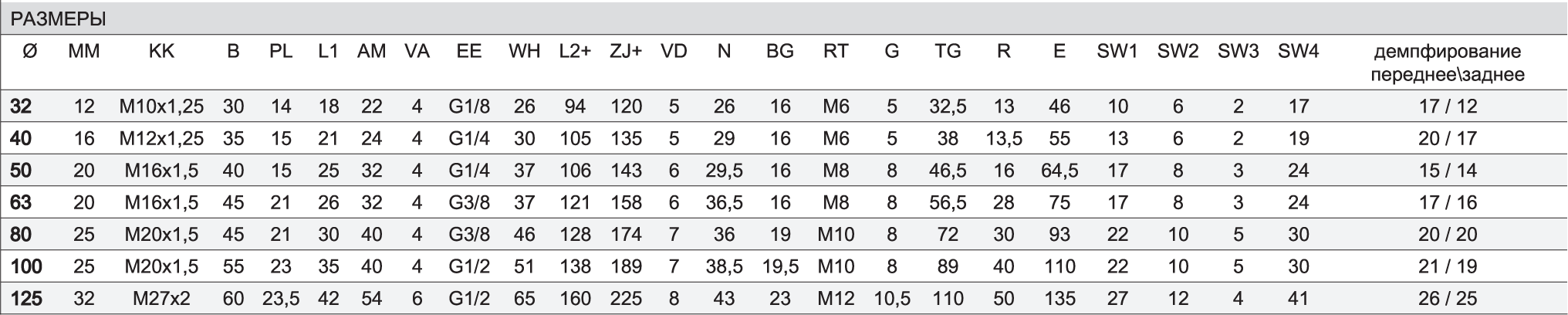

Серия 60.

Цилиндры.

Прим.: размеры ZJ и L2 односторонних цилиндров увеличить на 25 мм.

( + добавить ход)

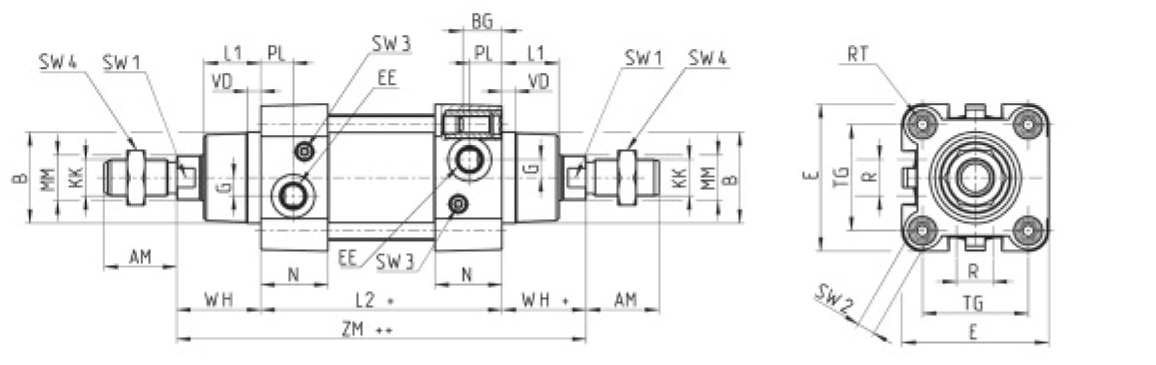

Серия 60.

Цилиндры.

Двусторонний шток.

Прим.: размеры ZJ и L2 односторонних цилиндров увеличить на 25 мм.

( + добавить ход)

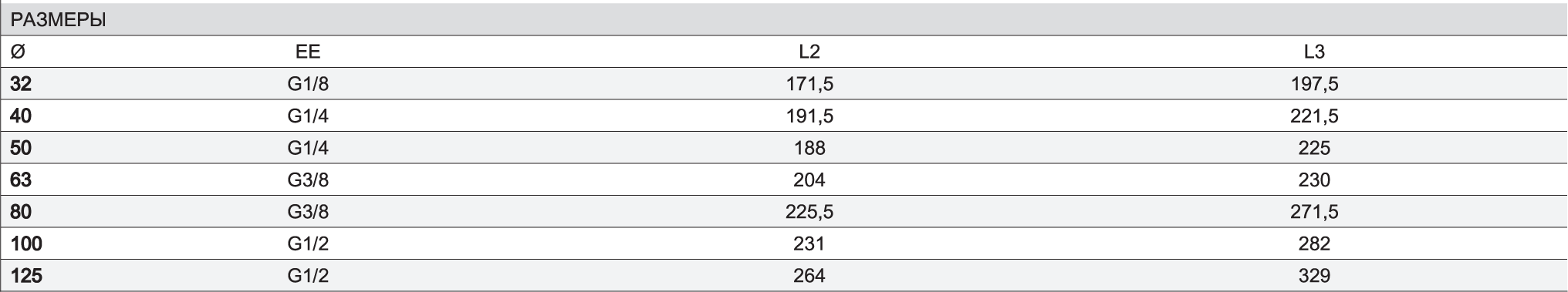

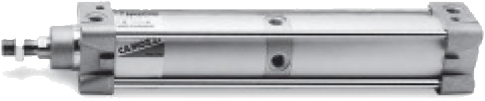

Серия 60.

Тандем-цилиндр.

( + добавить ход)

( ++ добавить ход дважды)

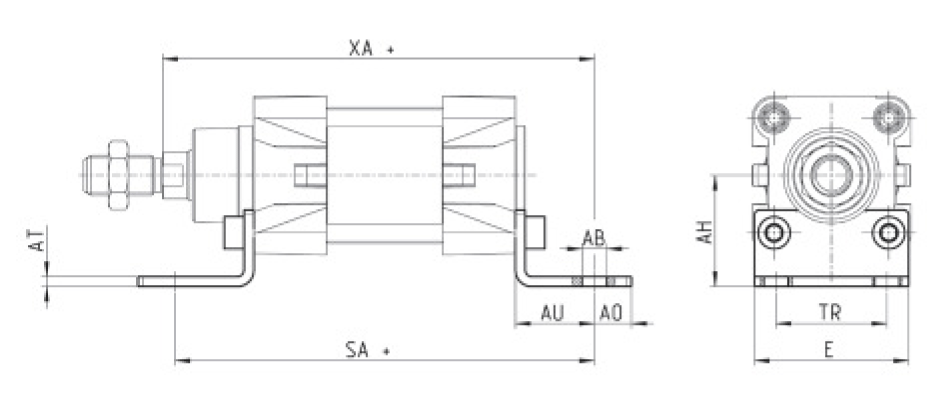

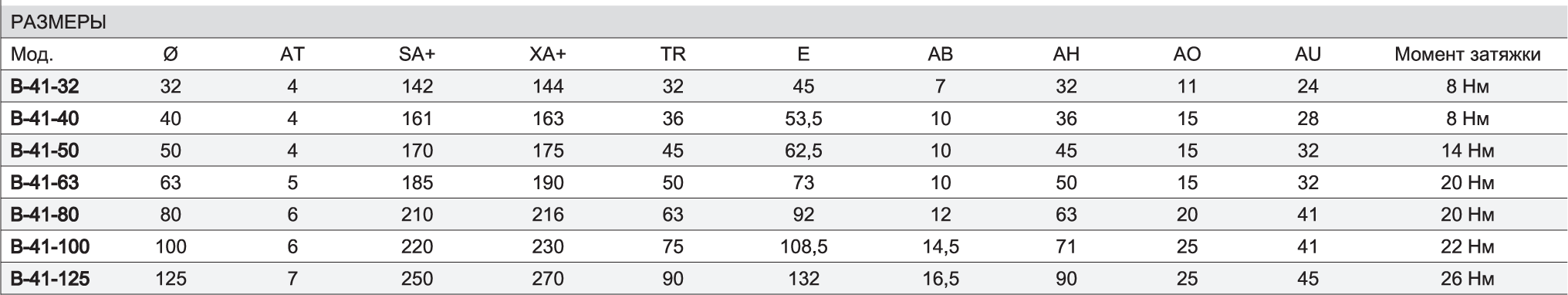

Лапы Модель B...

Материал: оцинкованная сталь.

В комплект входит:
Лапы	2шт.
Винт	4шт.

( + добавить ход)

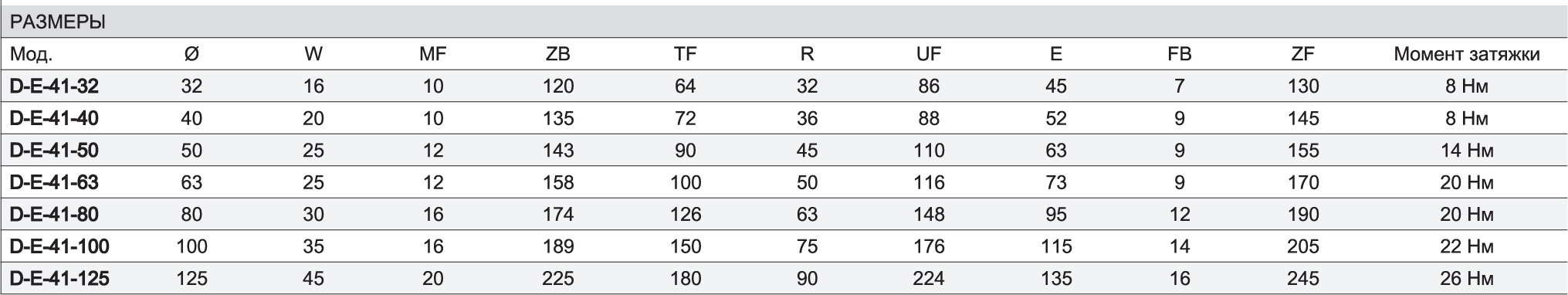

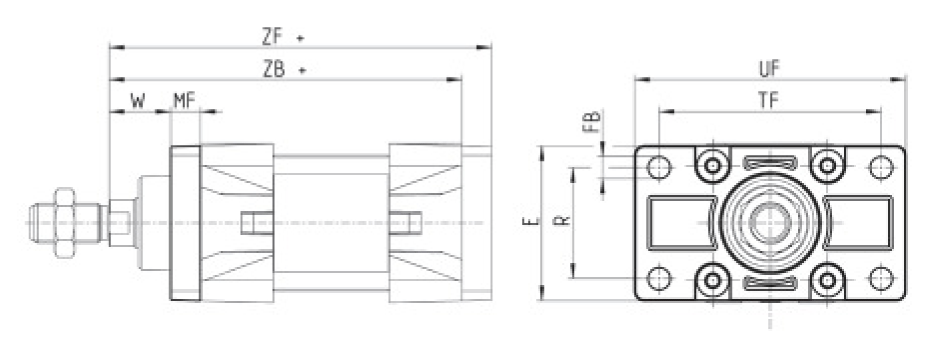

Передний и задний фланец Модель D-E.

Материал: алюминий.

В комплект входит:
Фланец	1шт.
Винт	4шт.

( + добавить ход)

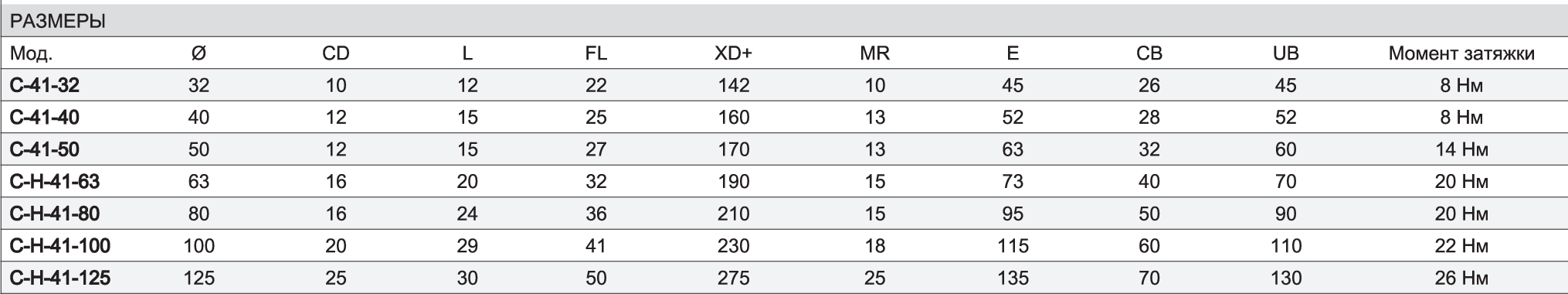

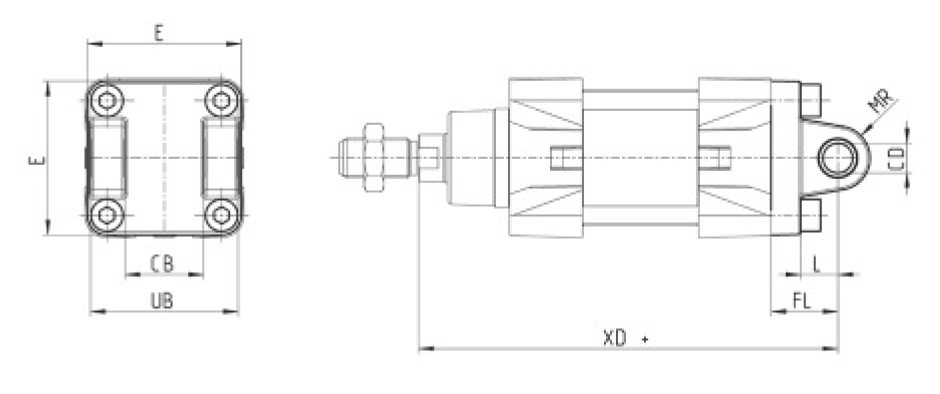

Задняя цапфа охватывающая Модель C... и C-H...

Материал: алюминий.

В комплект входит:
Цапфа охватывающая	1шт.
Винт	4шт.

( + добавить ход)

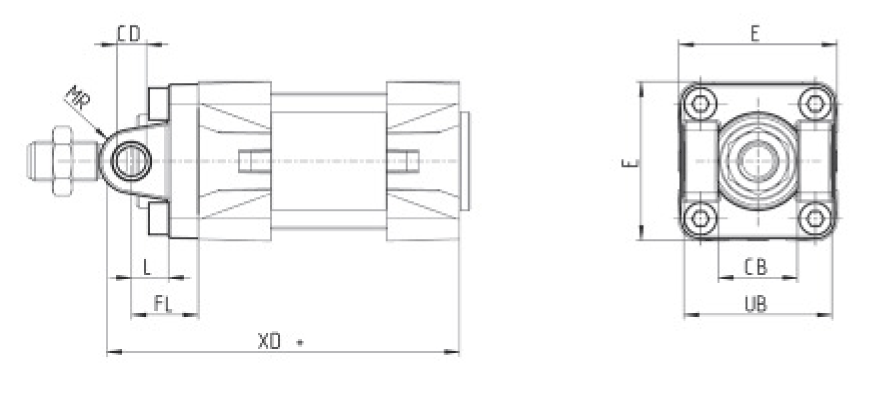

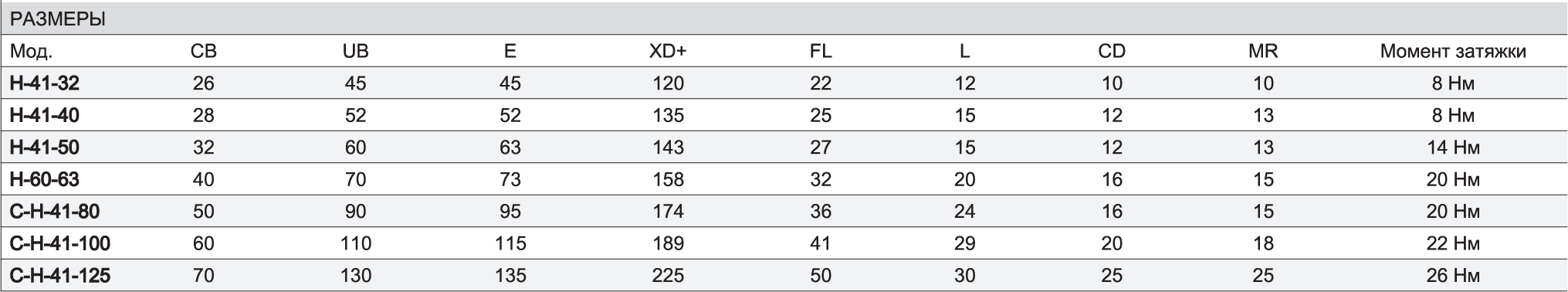

Задняя цапфа охватывающая Модель H... и C-H...

Материал: алюминий.

В комплект входит:
Цапфа охватывающая	1шт.
Винт	4шт.

( + добавить ход)

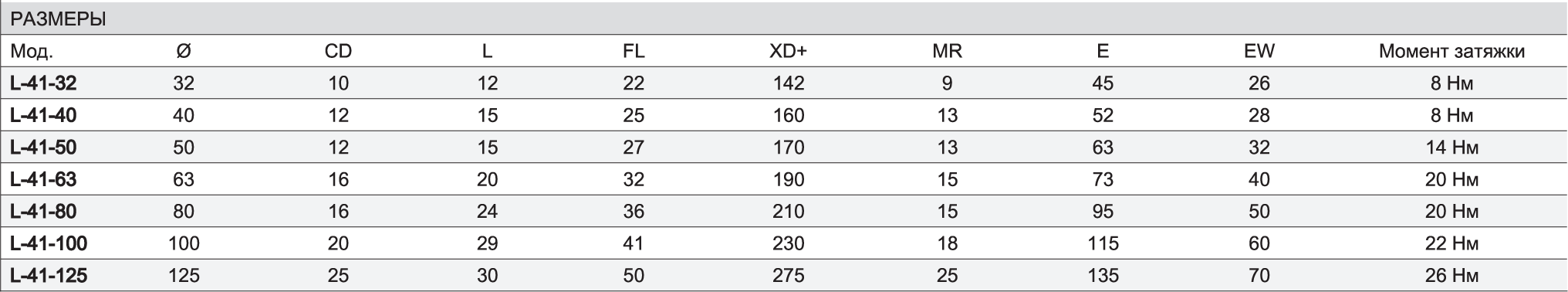

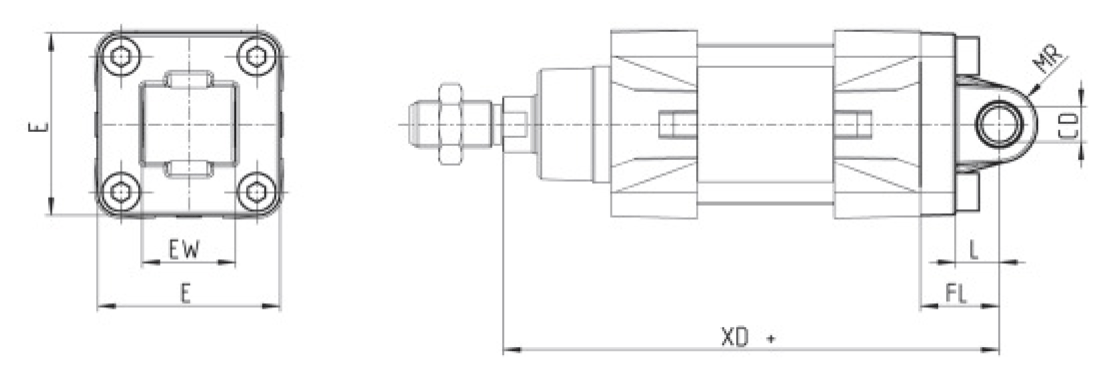

Задняя подвеска охватываемая Модель L...

Материал: алюминий.

В комплект входит:
Подвеска	1шт.
Винт	4шт.

( + добавить ход)

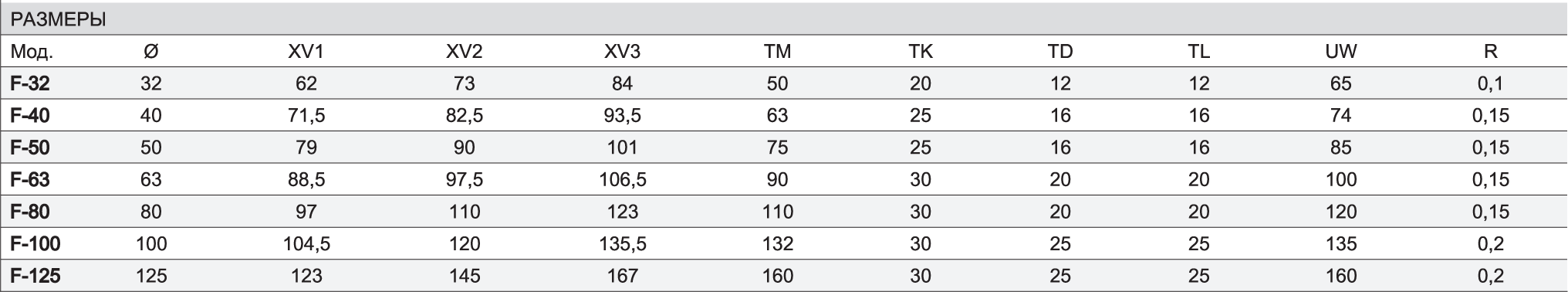

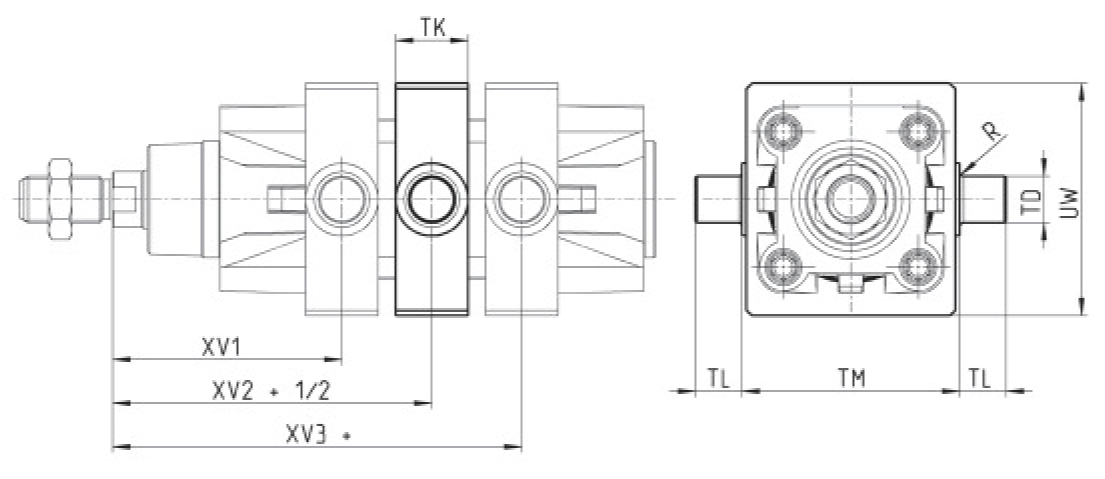

Центральная подвеска Модель F...

Материал: оцинкованная сталь.

В комплект входит:
Подвеска	1шт.
Фиксирующий элемент	4шт.
Фиксирующий винт	4шт.

( + добавить ход)

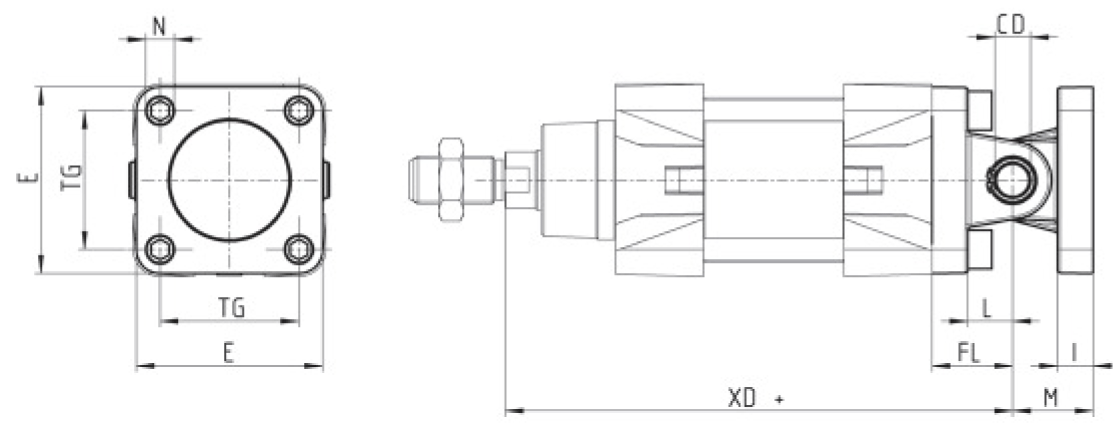

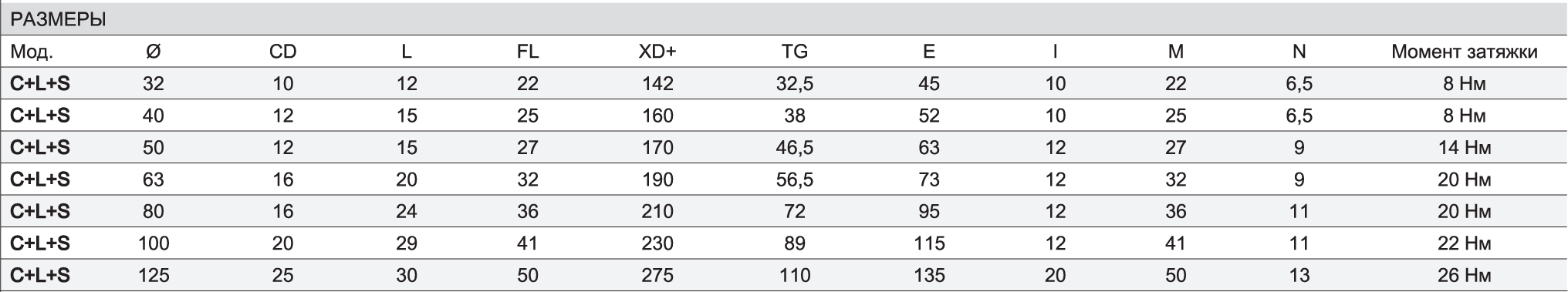

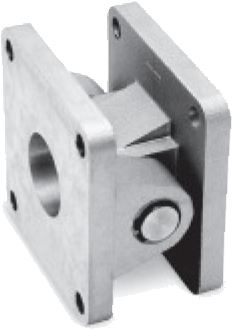

Шарнирное крепление прямое Модель C+L+S...

Комплект для заказа:
Цапфа охватывающая C	1шт.
Подвеска охватываемая	1шт.
Ось S	1шт.

( + добавить ход)

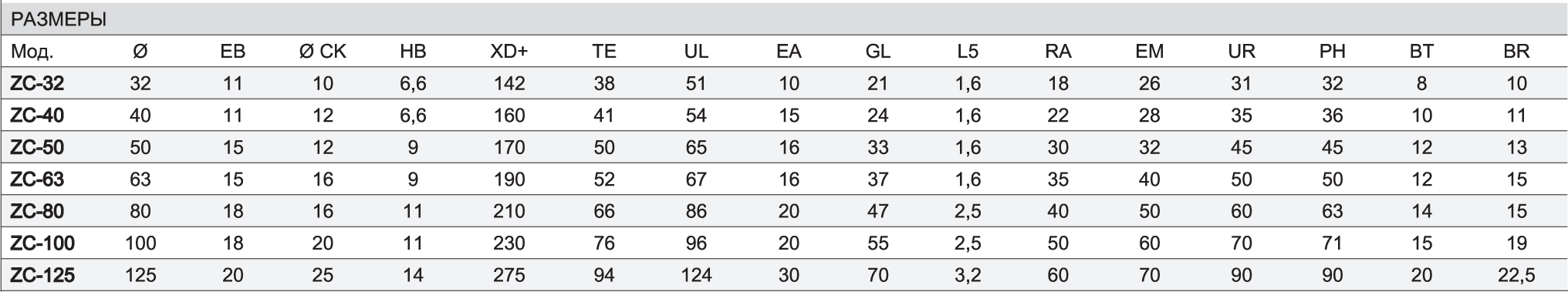

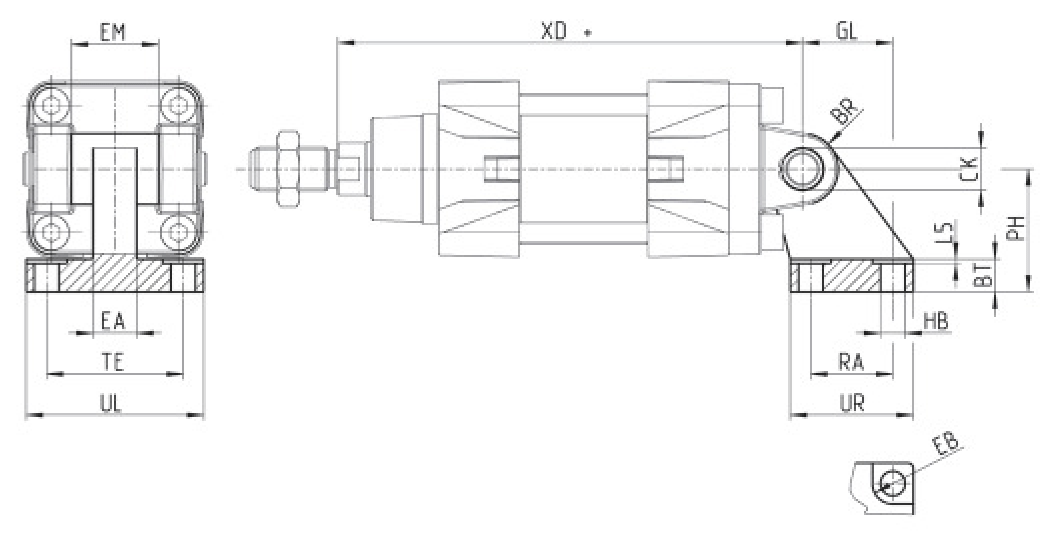

Шарнирное крепление под углом 90 Модель ZC...

CETOP RP 107P

Материал: алюминий.

В комплект входит:
Шарнирное крепление	1шт.

Прим.: Ось S..., цапфа охватывающая C... заказываются отдельно.

( + добавить ход)

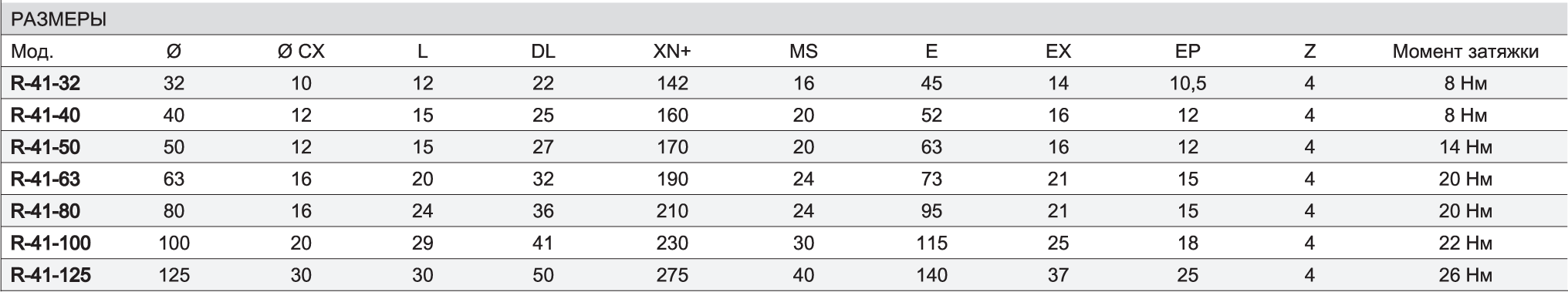

Задний сферический шарнир Модель R*...

*не по стандарту.

Материал: алюминий.

В комплект входит:
Подвеска	1шт.
Винт	4шт.

( + добавить ход)

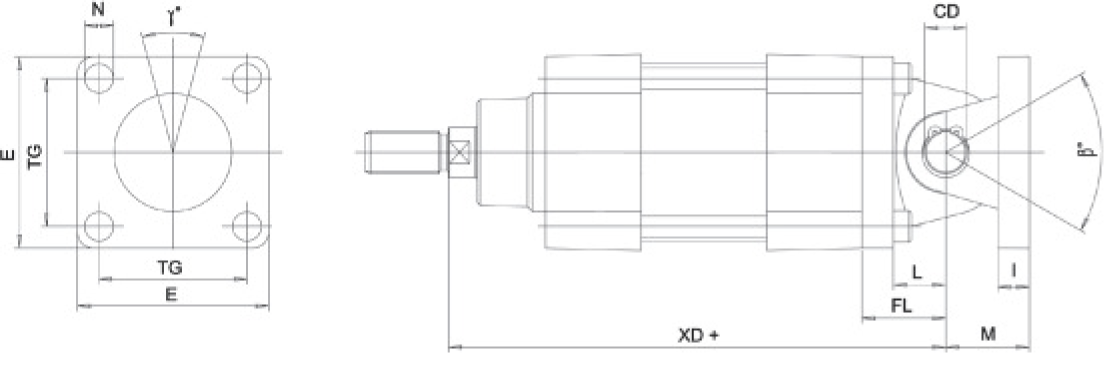

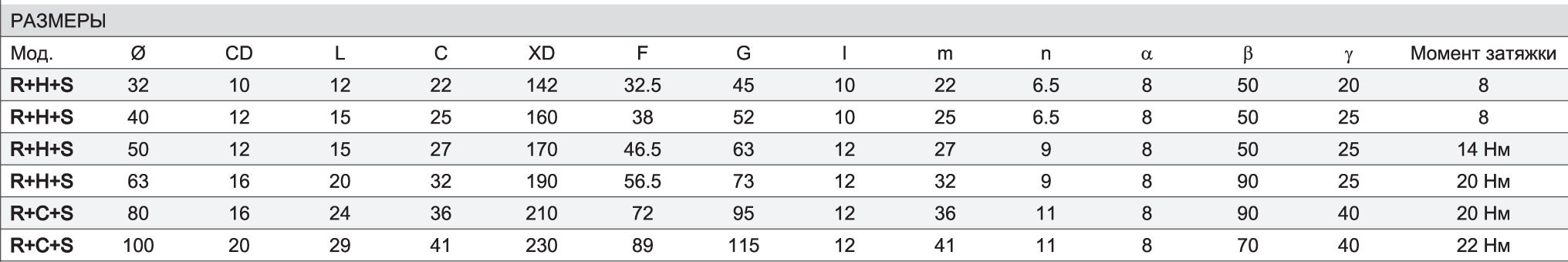

Шарнирное крепление Модель R+C+S...

Комплект для заказа:
Цапфа охватывающая C...	1шт.
Подвеска R...	1шт.
Ось S...	1шт.

( + добавить ход)

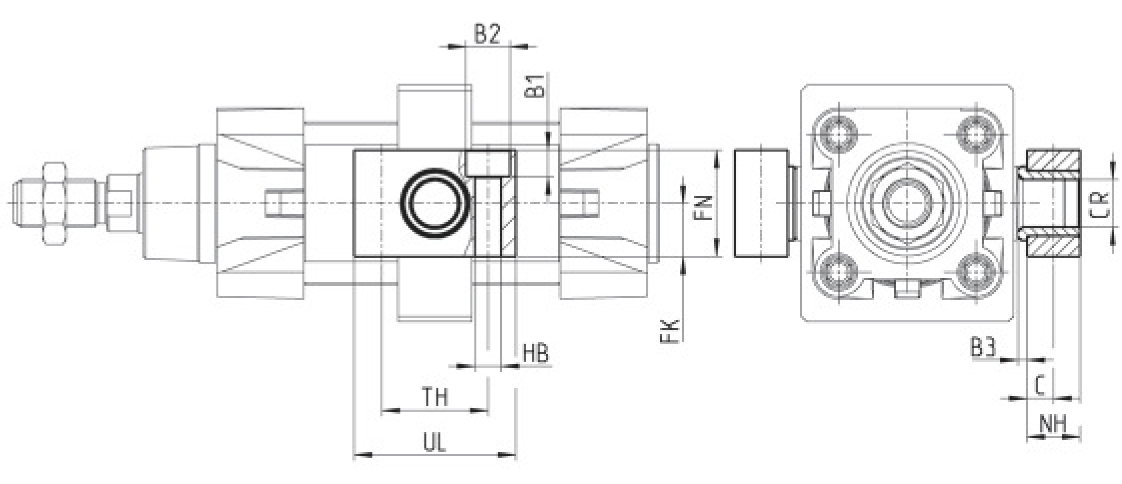

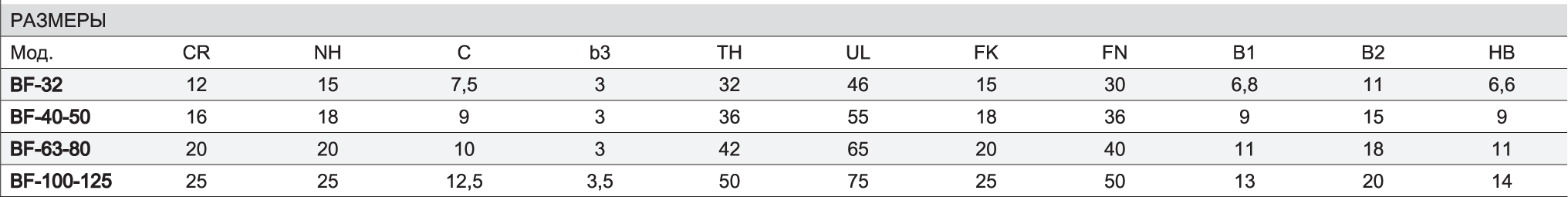

Ответный кронштейн для центральной подвески Модель BF...

Материал: алюминий.

В комплект входит:
Ответный кронштейн	2шт.

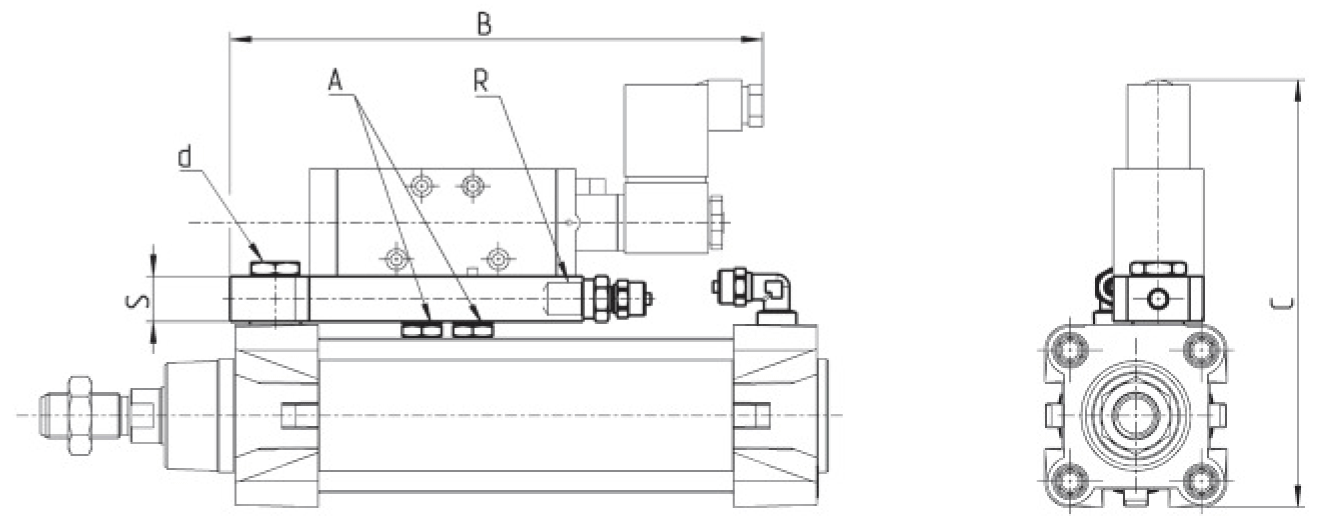

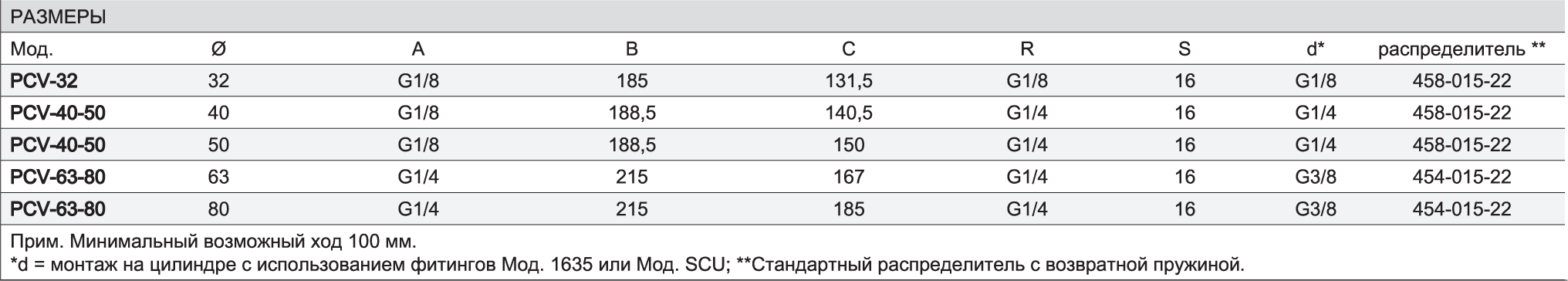

Монтажная площадка Модель PCV...

Монтажная площадка Модель PCV позволяет установить распределитель непосредственно на цилиндр, получая, таким образом, компактный легкомонтируемый пневмопривод. Монтажная площадка крепится к цилиндру с помощью пустотелого болта Модель 1635 или дросселя с обратным клапаном Модель SCU. Другой конец монтажной площадки имеет резьбу для подсоединения трубки с помощью фитинга или другого наконечника.
