Серия 40. Цилиндры.



Меню Цилиндры Серия 40





Серия 40. Цилиндры.





Одно- и двустороннего действия, магнитные, с демпфированием.
ø 50, 63, 80, 100, 125, 160, 200, 250, 320 мм (DIN/ISO 6431)







>>

 Стандарт DIN/ISO 6431 VDMA 24562

>>  Шток - нержавеющая сталь
>>

 Регулируемая скорость демпфирования

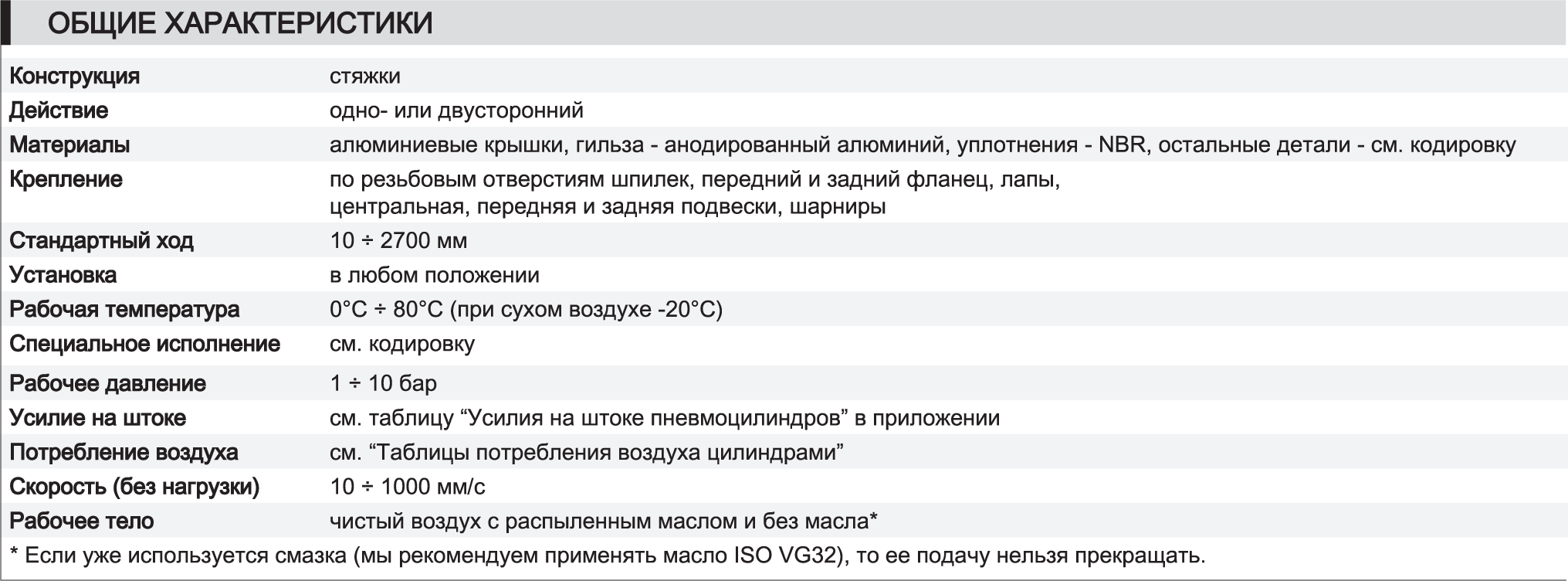

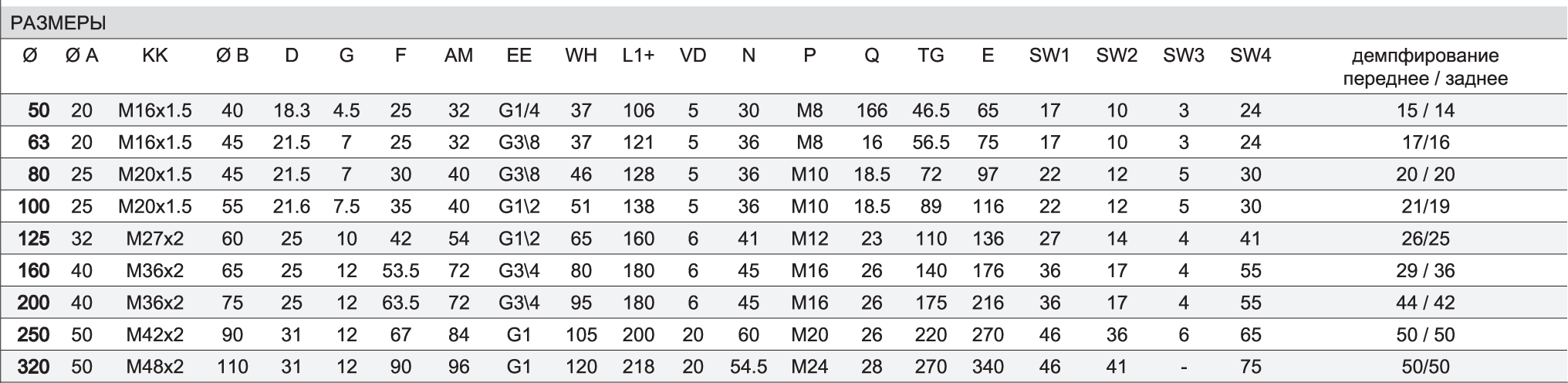

Цилиндры Серии 40 с диаметрами 50, 63, 80, 100, 125, 160, 200, 250 и 320 мм соответствуют стандарту DIN/ISO 6431. На поршне этих цилиндров установлены постоянные магниты. Положение поршня определяется магнитными датчиками положения, закрепляемыми на цилиндре.
Цилиндры этой серии оснащены устройствами демпфирования в конце хода с регулировкой интенсивности торможения. Кроме того, поршень имеет пластиковые шайбы, обеспечивающие бесшумную остановку в крайних положениях. В передней крышке пневмоцилиндра расположена направляющая бронзовая втулка, по которой скользит шток.

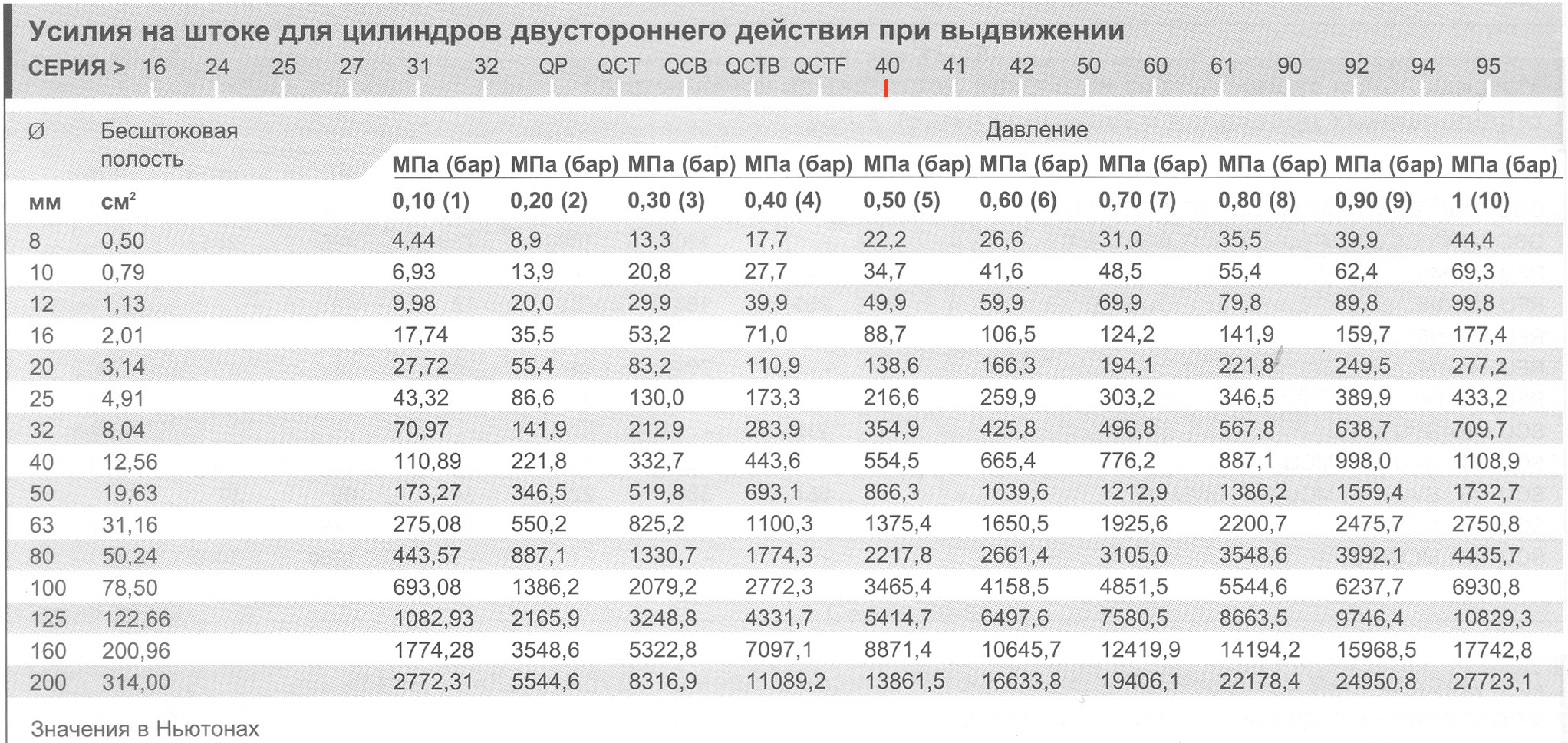

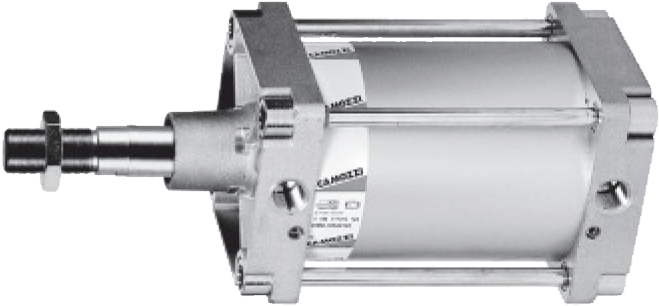

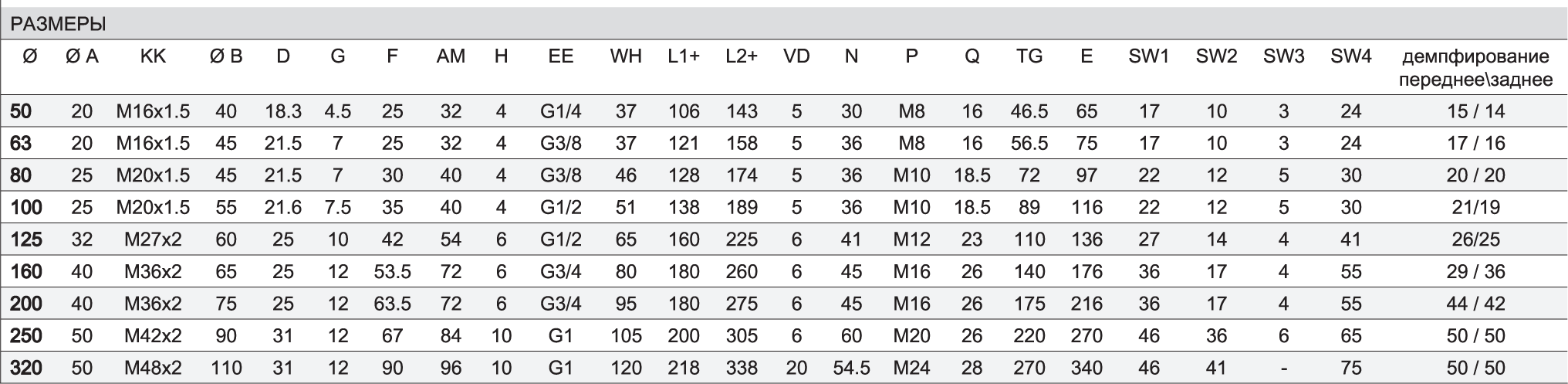

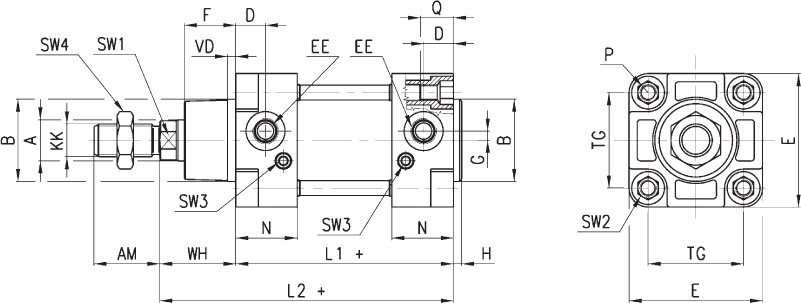

Серия 40.
Цилиндры.







 ( + добавить ход)






Серия 40.

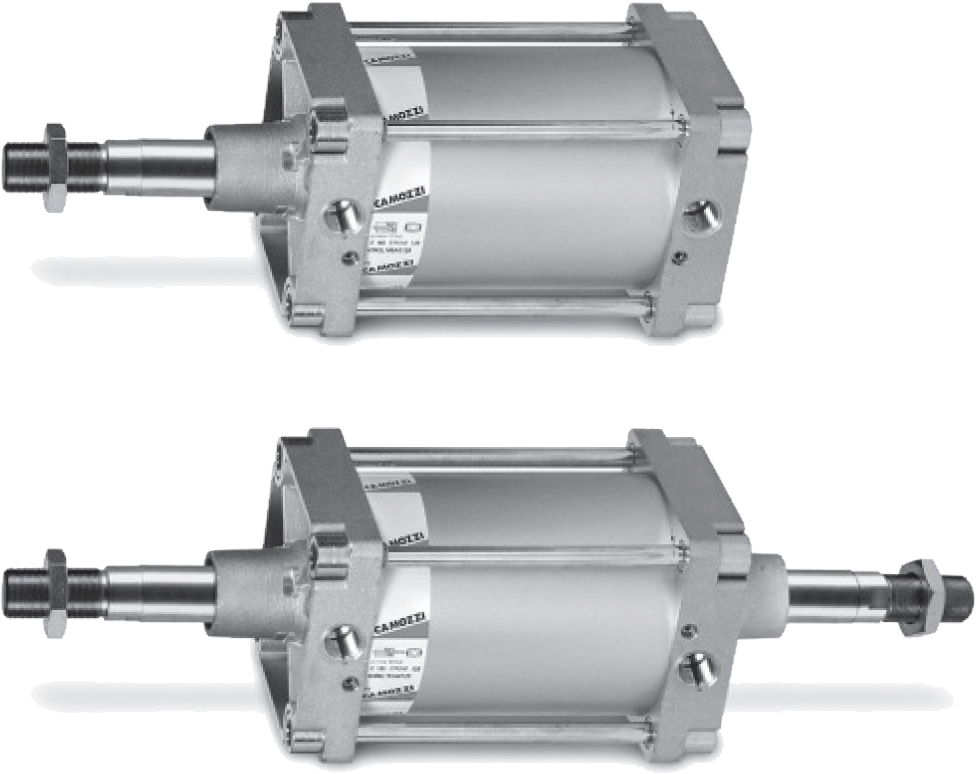

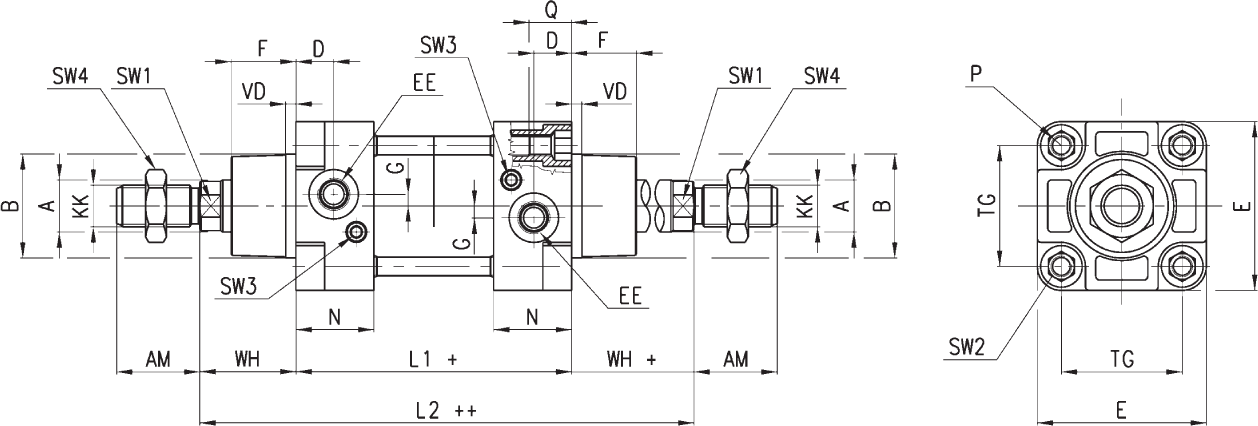

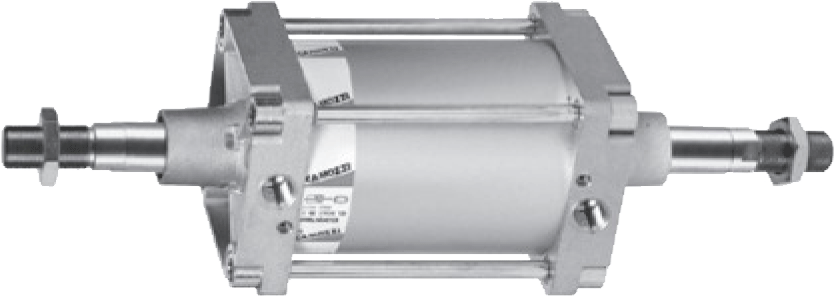

Цилиндры. Двусторонний шток.









( + добавить ход)

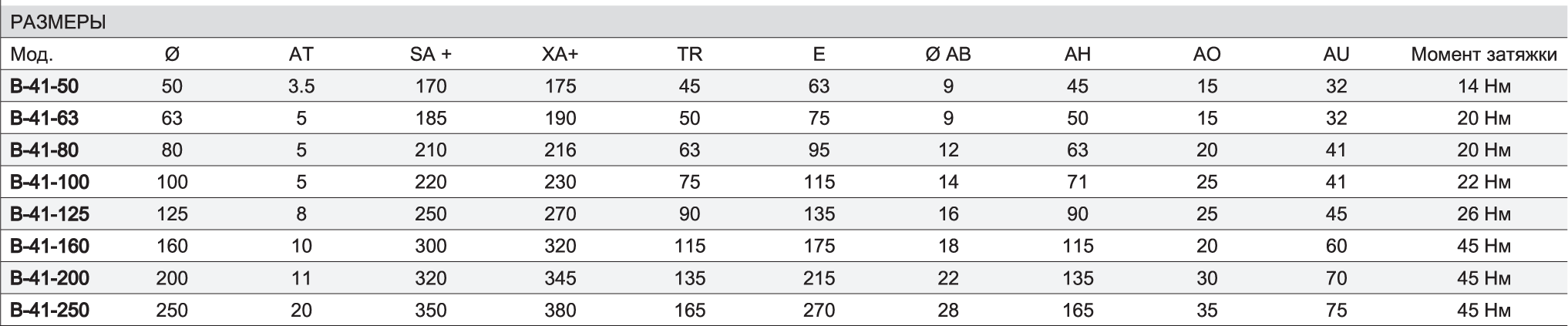

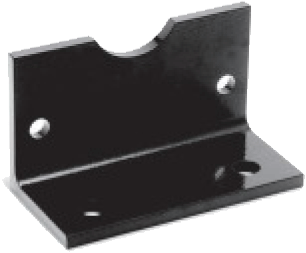

Лапы Модель B...
Материал: оцинкованная сталь.








В комплект входит:
Лапы 2шт.
Винт 4шт.





( + добавить ход)

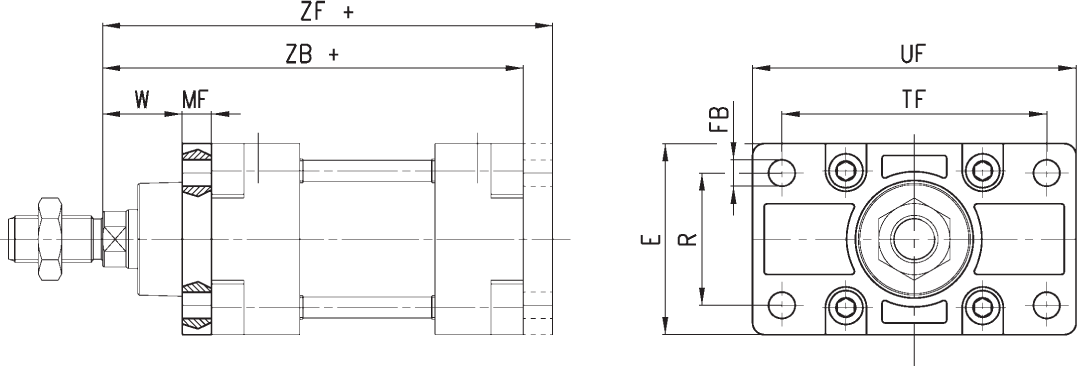

Передний и задний фланец Модель D-E...
Материал: алюминий.








В комплект входит:
Фланец 1шт.
Винт 4шт.





( + добавить ход)

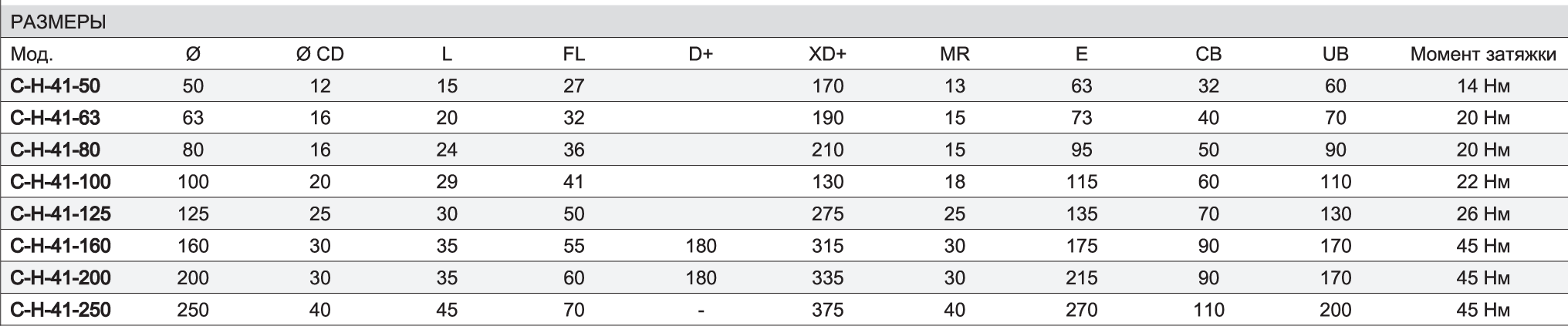

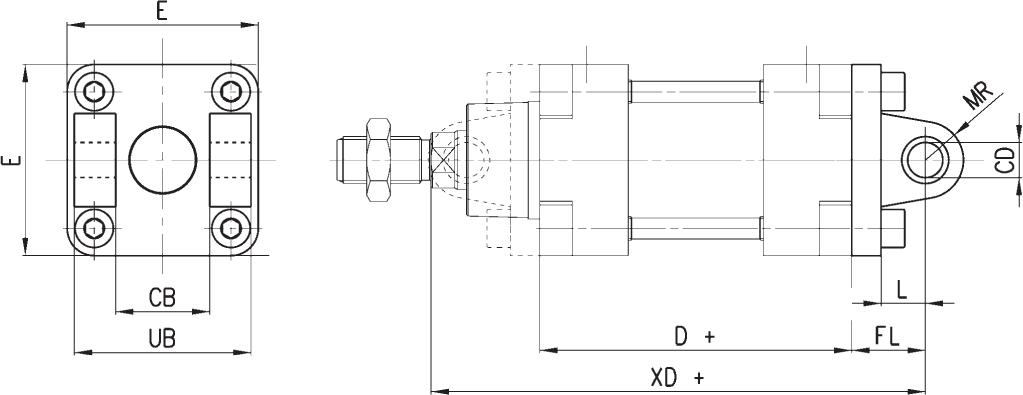

Задняя цапфа охватывающая Модель C-H...
Материал: алюминий.








В комплект входит:
Цапфа 1шт.
Винт 4шт.





( + добавить ход)

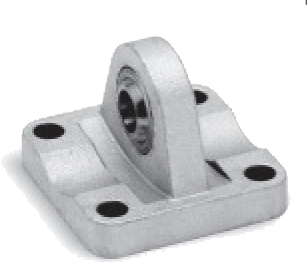

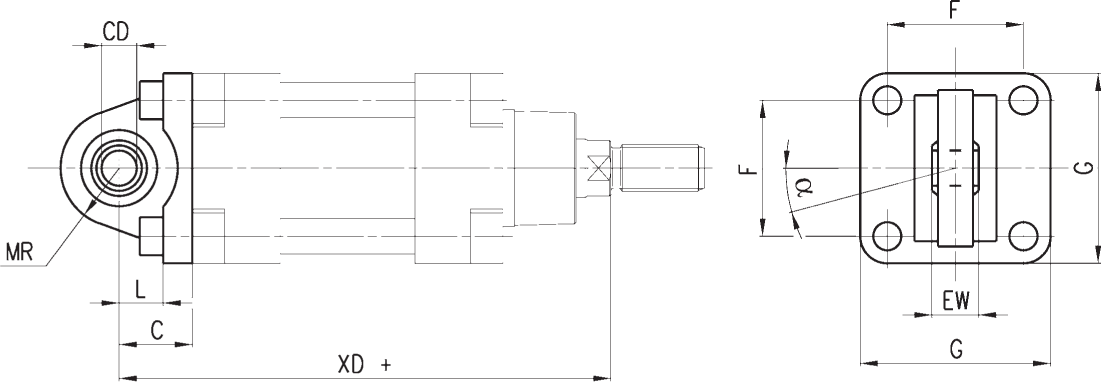

Задний сферический шарнир Модель R*...
* не по стандарту.
Материал: алюминий.








В комплект входит:
Подвеска 1шт.
Винт 4шт.





( + добавить ход)

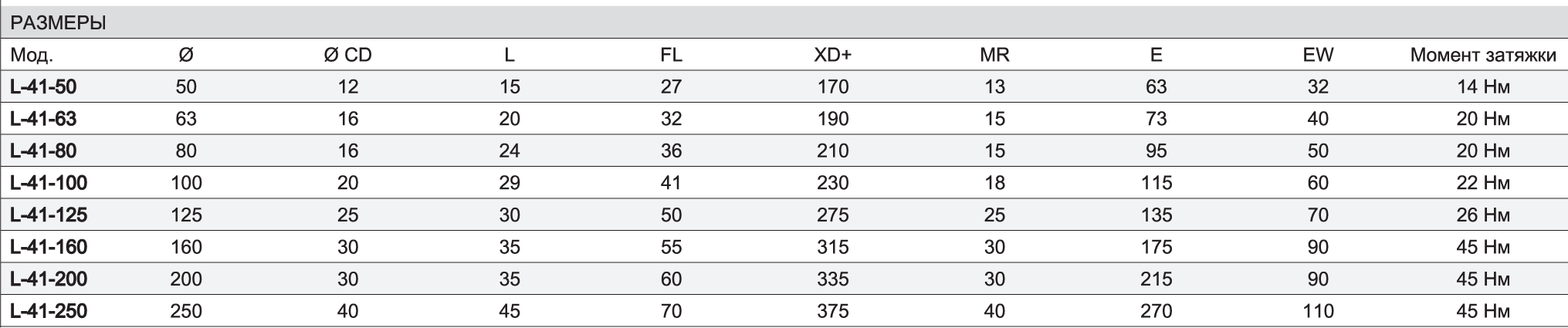

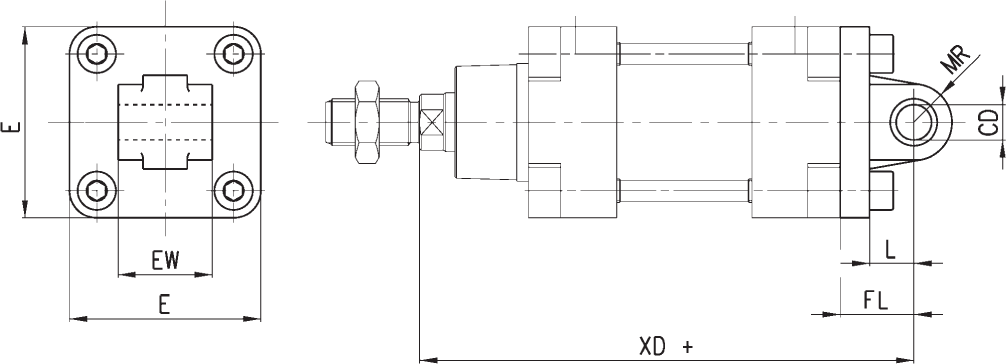

Задняя подвеска охватываемая Модель L...
Материал: алюминий.








В комплект входит:
Подвеска охватываемая 1шт.
Винт 4шт.





( + добавить ход)

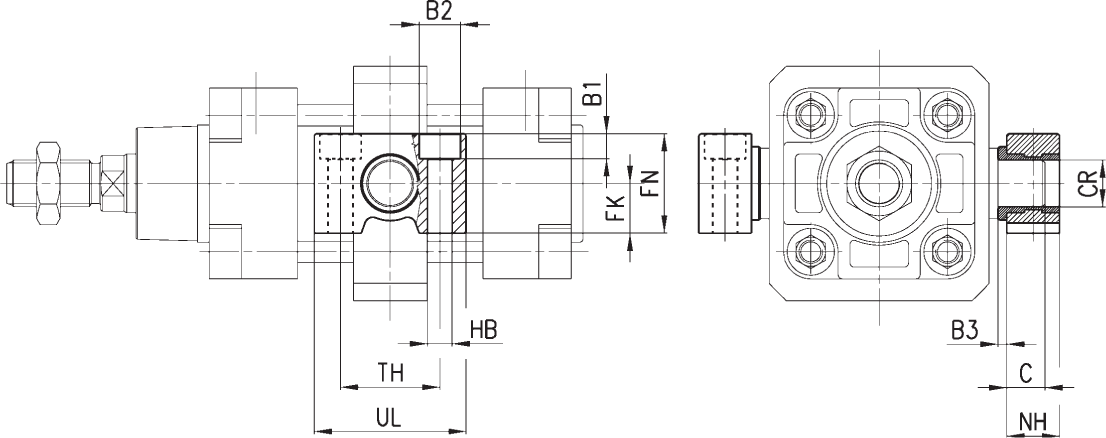

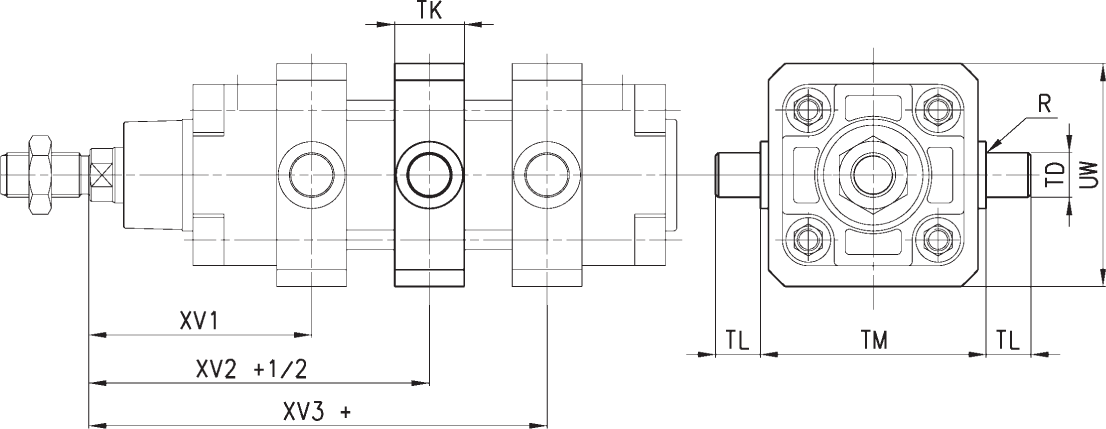

Центральная подвеска Модель F...
Материал: оцинкованная сталь.








В комплект входит:
Подвеска 1шт.
Фиксирующий винт 4шт.
Фиксирующий элемент 4шт.





( + добавить ход)

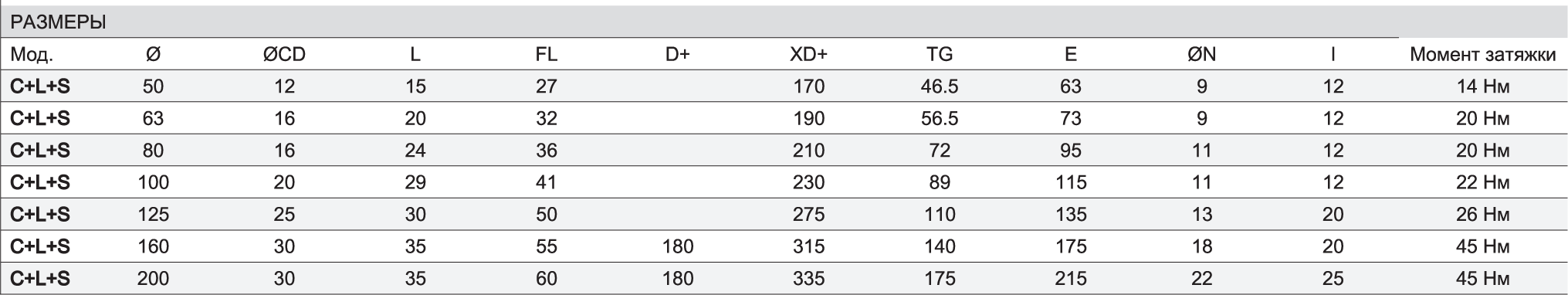

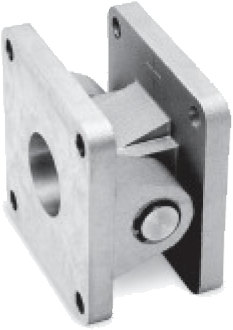

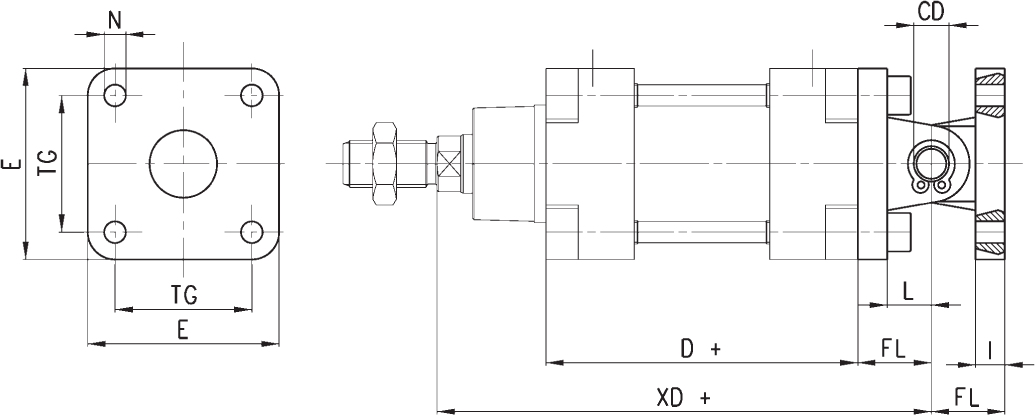

Шарнирное крепление прямое Модель C+L+S...









Комплект для заказа:
Цапфа охватывающая C... 1шт.
Подвеска охватываемая L... 1шт.
Ось S 1шт.





( + добавить ход)

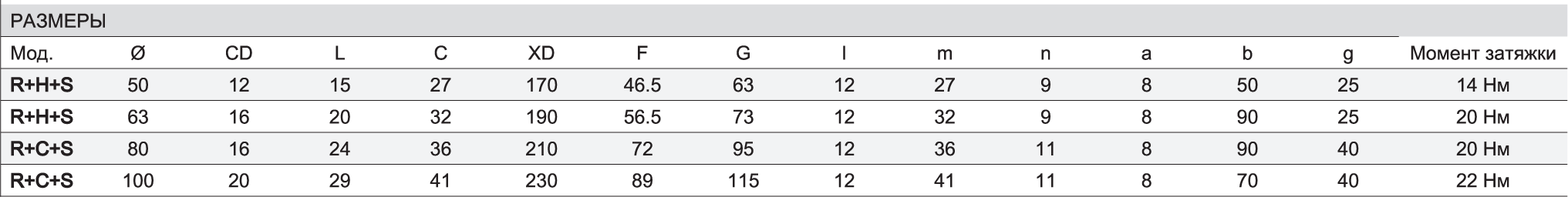

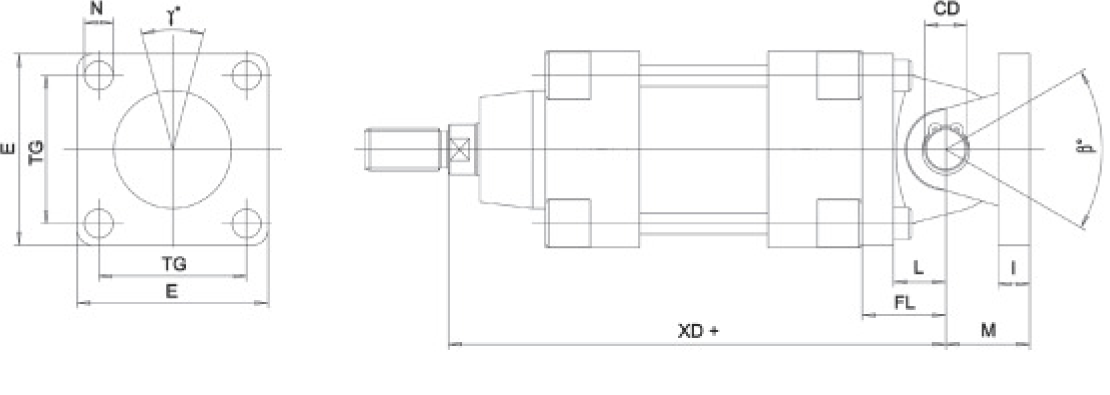

Шарнирное крепление Модель R+C+S...









Комплект для заказа:
Цапфа охватывающая C 1шт.
Подвеска R 1шт.
Ось S 1шт.





( + добавить ход)

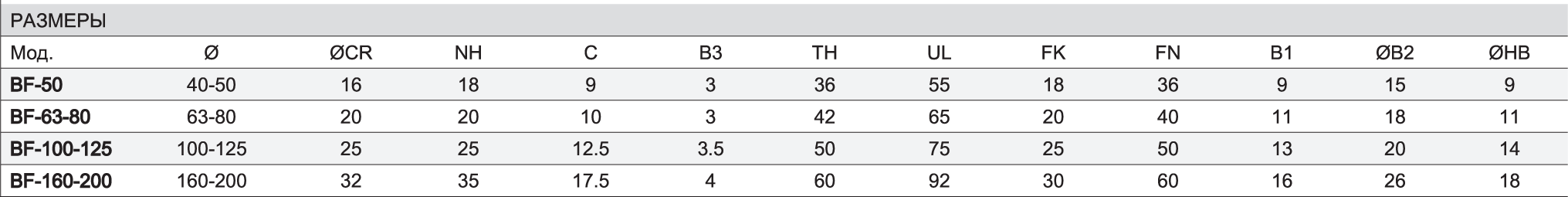

Ответный кронштейн для центральной подвески Модель BF...
Материал: алюминий.








В комплект входит:
Кронштейн ответный 2шт.

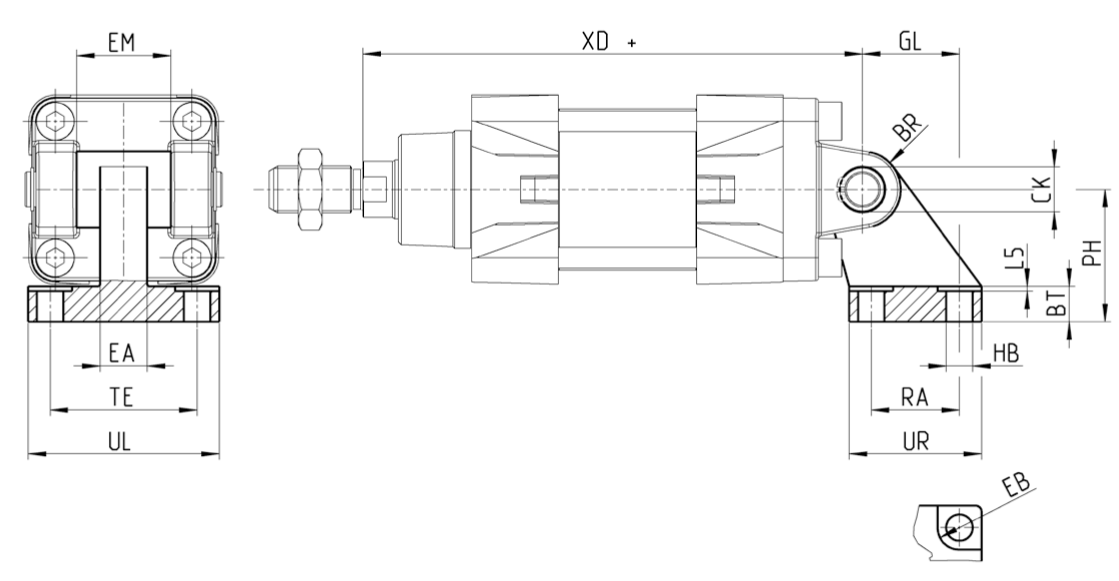

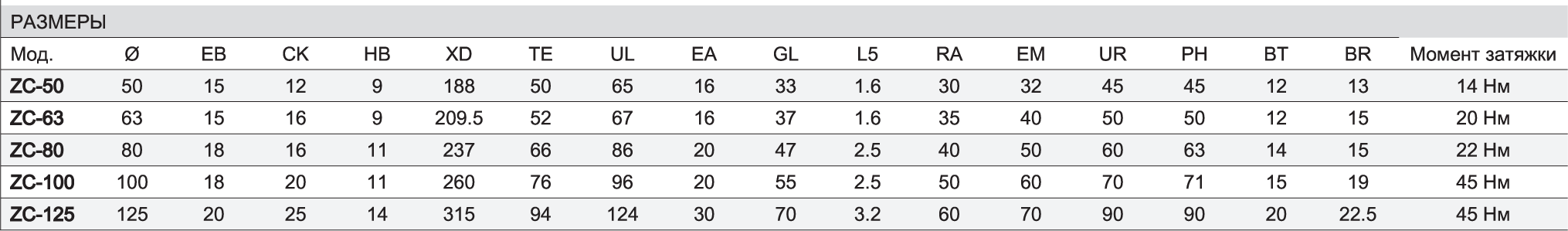

Шарнирное крепление под углом 90° Модель ZC...
Материал: алюминий.








Примечание:
Ось S... , цапфа охватывающая C... заказываются отдельно.

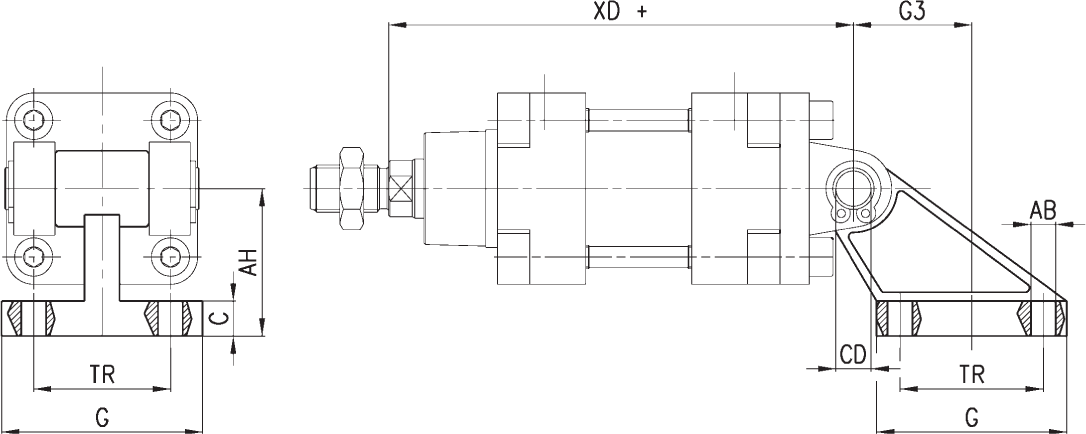

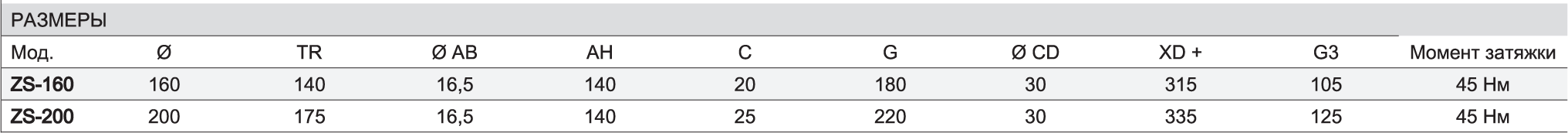

Шарнирное крепление под углом 90° Модель ZS*...
Материал: алюминий.








* не по стандарту.





( + добавить ход)

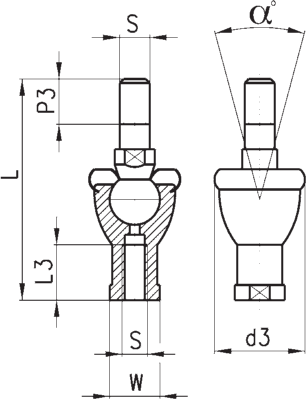

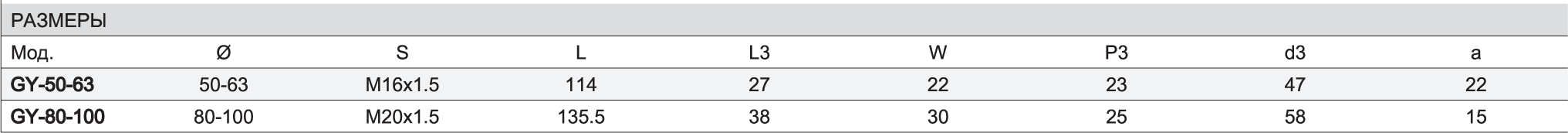

Шаровой шарнир Модель GY...
Материал: оцинкованная сталь, ЦАМ.

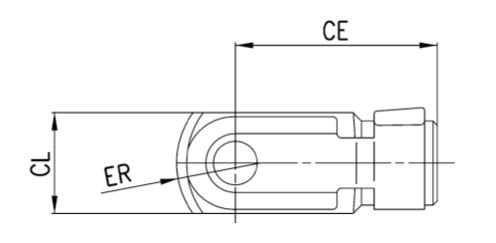

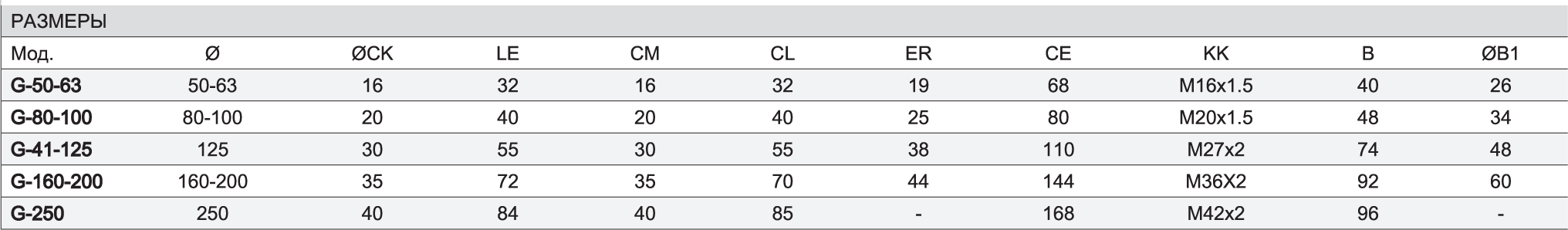

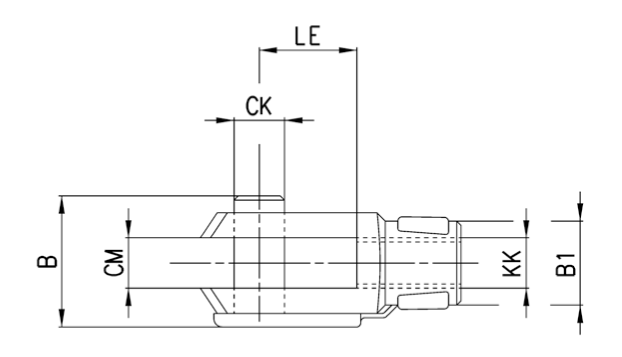

Вилка для штока G...
ISO 8140.
Материал: оцинкованная сталь.

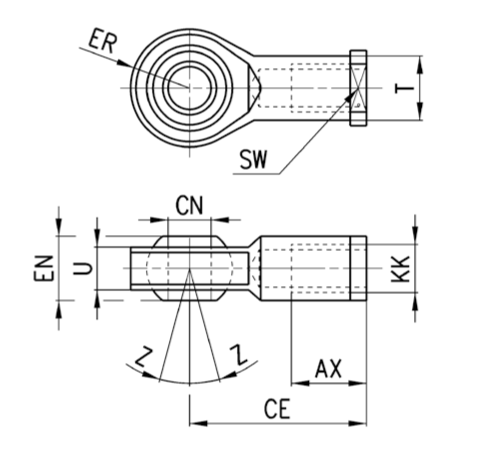

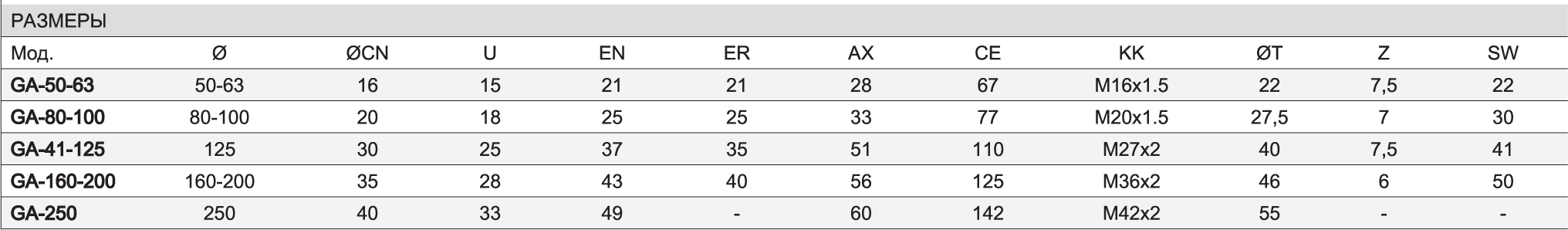

Сферический наконечник Модель GA...
ISO 8139.
Материал: оцинкованная сталь.

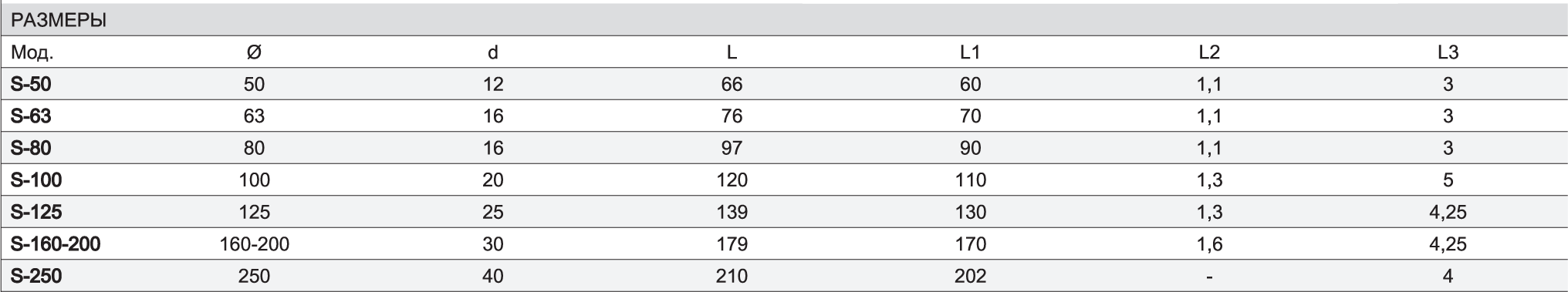

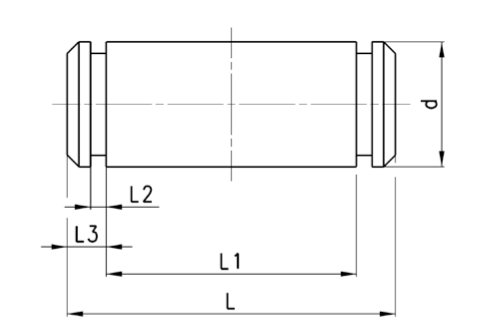

Ось Модель S...
Материал: нержавеющая сталь.








В комплект входит:
Ось 1шт.
Пружинное кольцо 2шт.

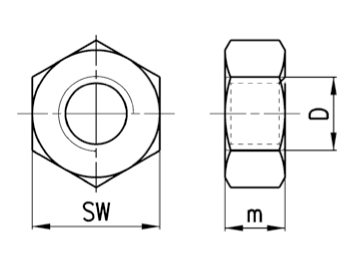

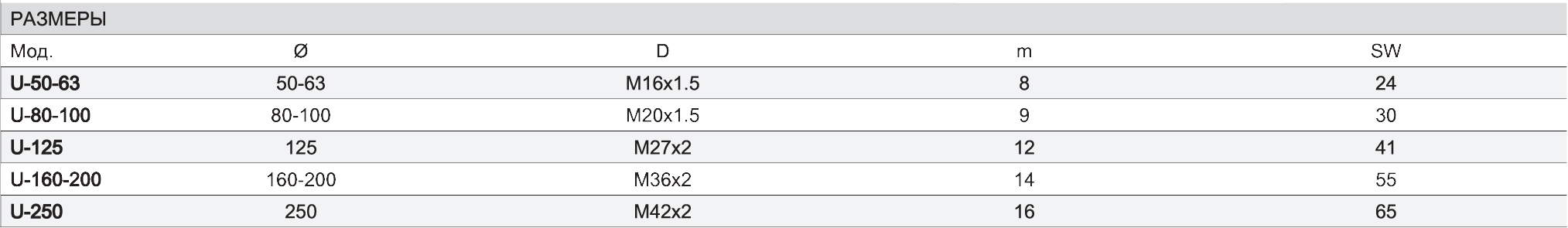

Гайка штока Модель U...
UNI EN ISO 4035.
Материал: оцинкованная сталь.
