Серия 6000. Быстроразъемные соединения для пластиковых трубок Sprint®.

Меню nav Фитинги bar-red Серия 6000
7000 Серия 6000 Быстроразъемные соединения для пластиковых трубок Sprint®
Под трубку с внешним диаметром: ø 4 - 5 - 6 - 8 - 10 - 12 - 14 - 16 мм.
Присоединение: M5, M6, G1/8, G1/4, G3/8, G1/2, G3/4, R1/8, R1/4, R3/8

series-6000-sprint

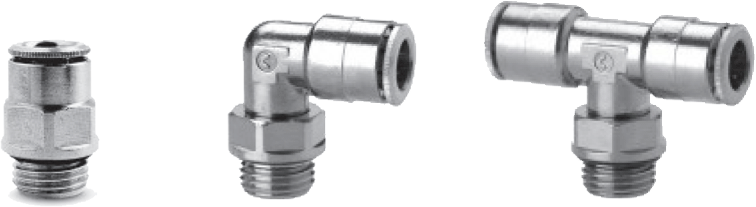

Быстроразъемные соединения включают 32 различные модели. Присоединение и разъединение трубки может повторяться неоднократно и выполняется вручную, без использования инструментов.

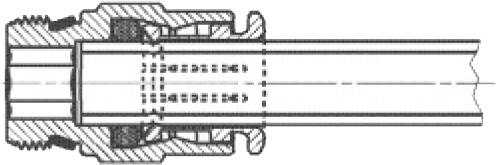

Пример монтажа Пример монтажа
6000-sprint-sample

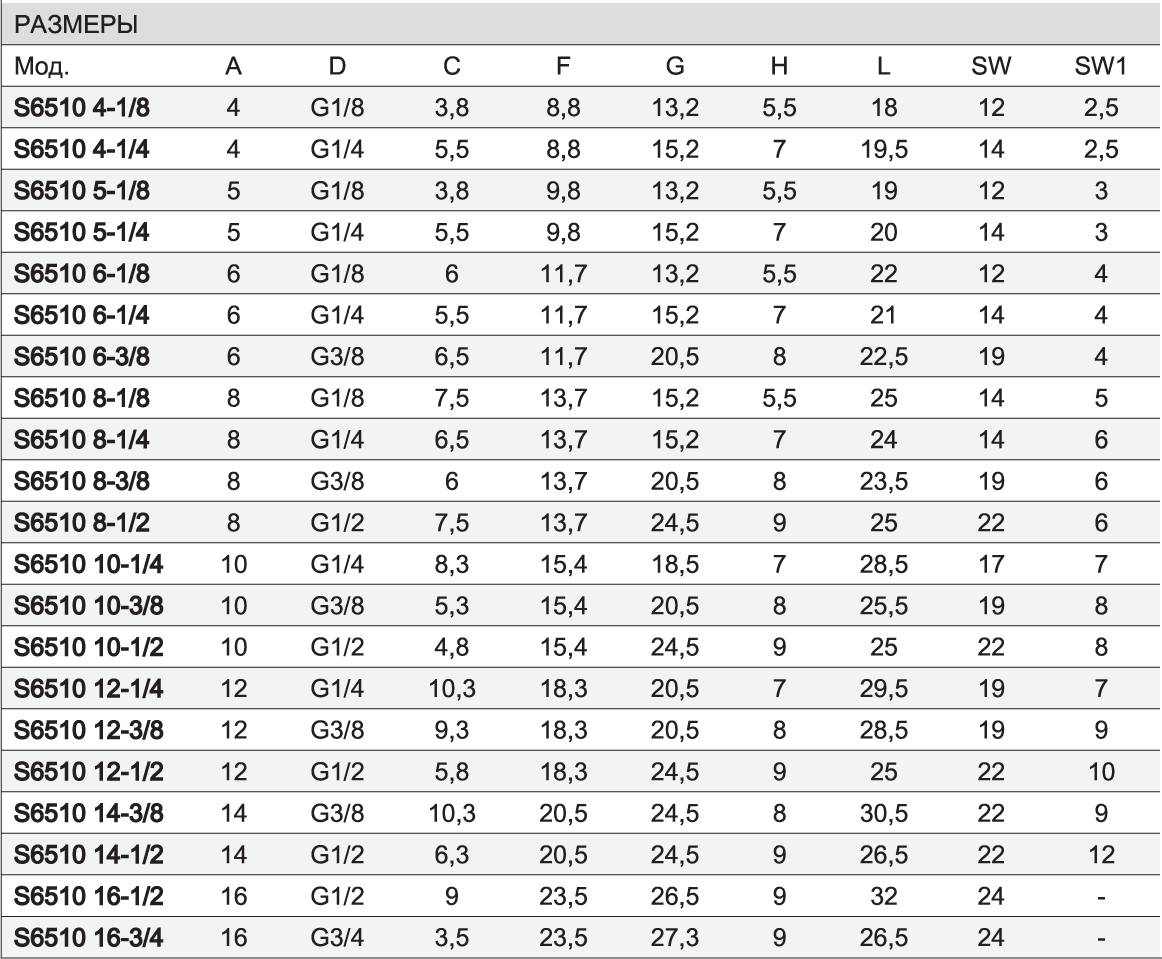

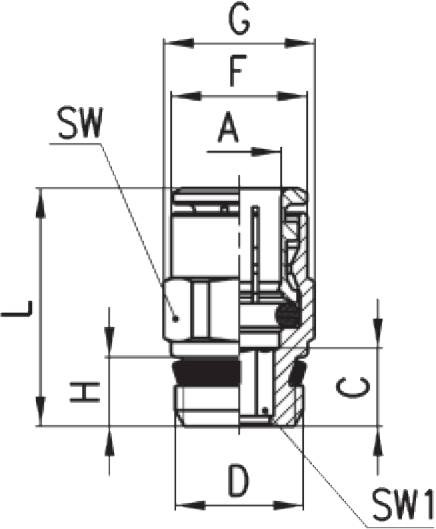

model-s6510 Модель S6510 Модель S6510
s6510-table s6510-dimensions

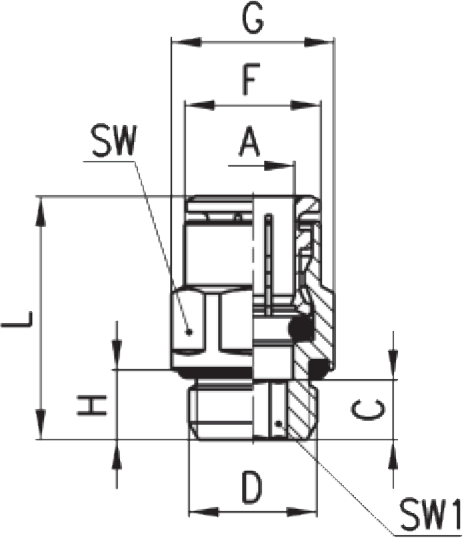

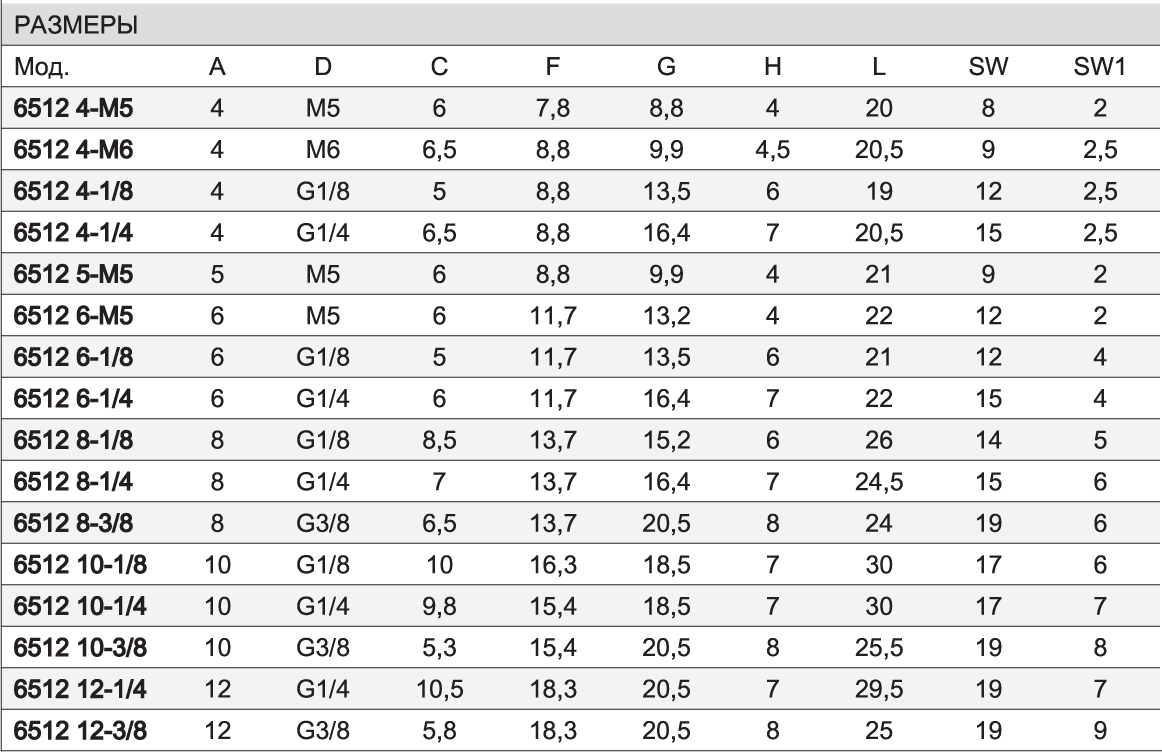

model-6512 C уплотнительным кольцом Модель 6512 C уплотнительным кольцом
6512-table 6512-dimensions

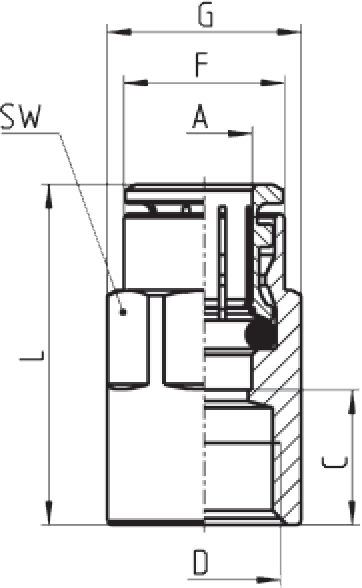

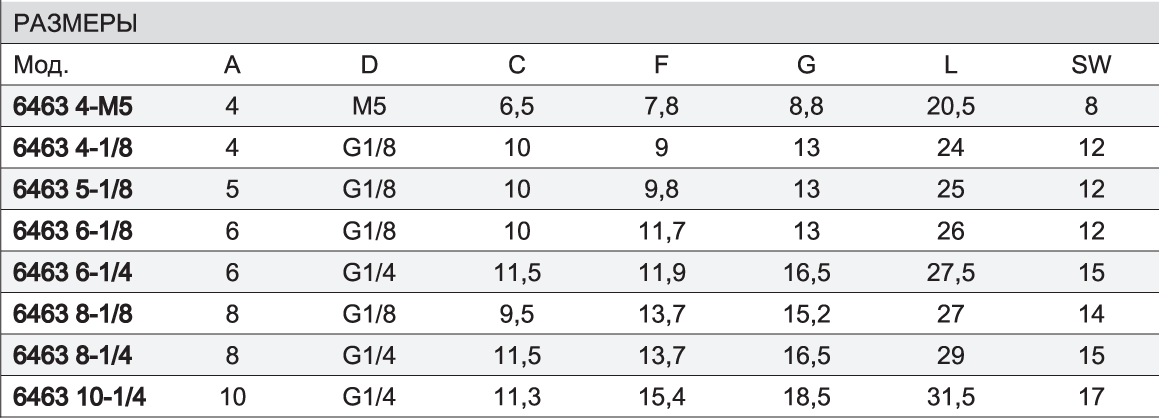

model-6463 Модель 6463 Модель 6463
 6463-table  6463-dimensions

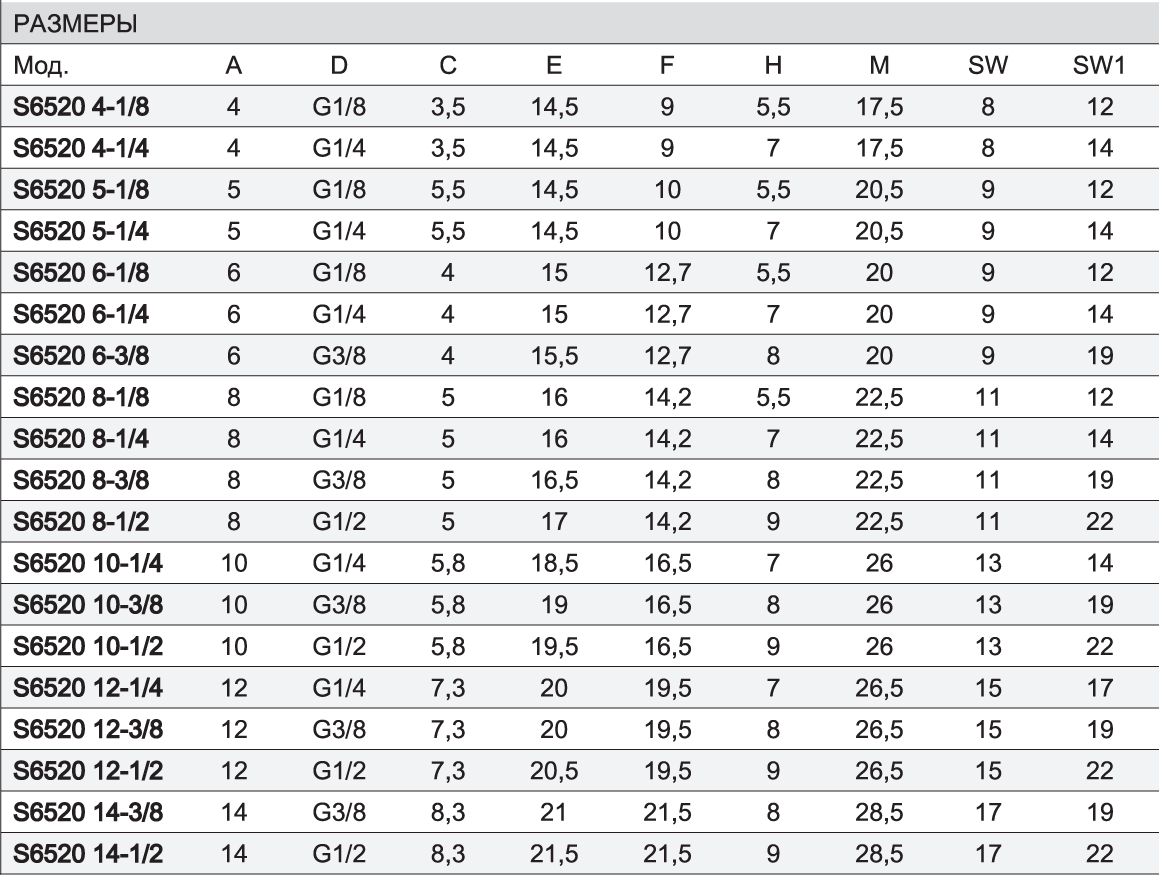

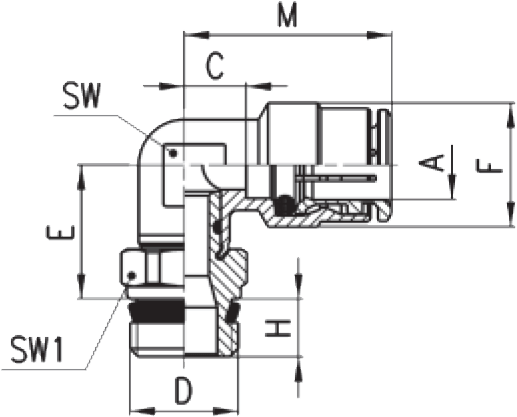

s6520 Модель S6520

Модель S6520

Угловой поворотный.

s6520-table s6520-dimensions

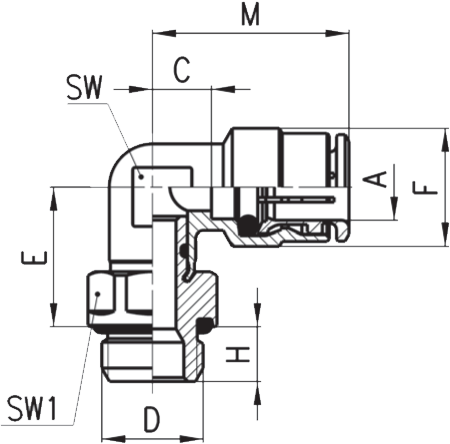

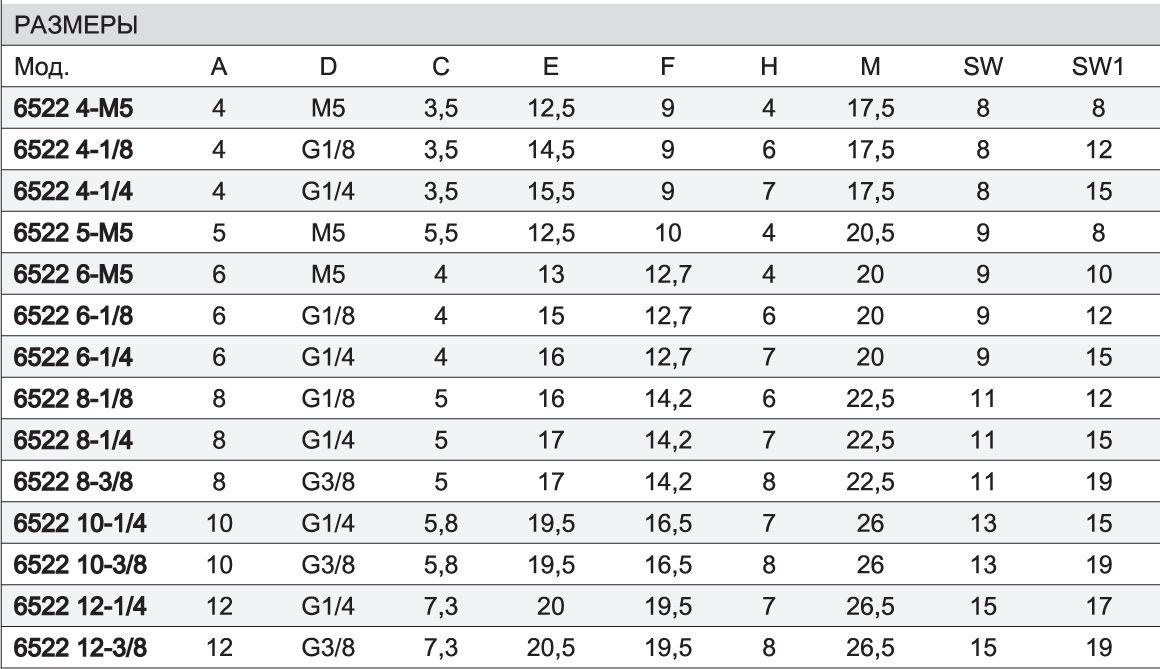

model-6522 Модель 6522 Модель 6522
6522-table 6522-dimensions

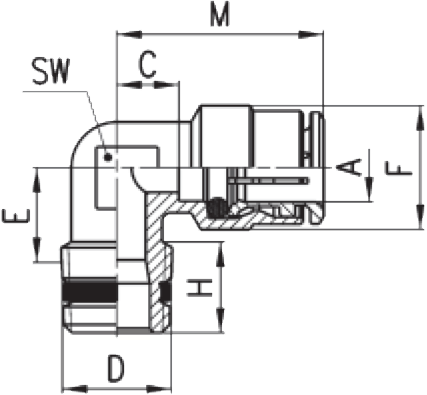

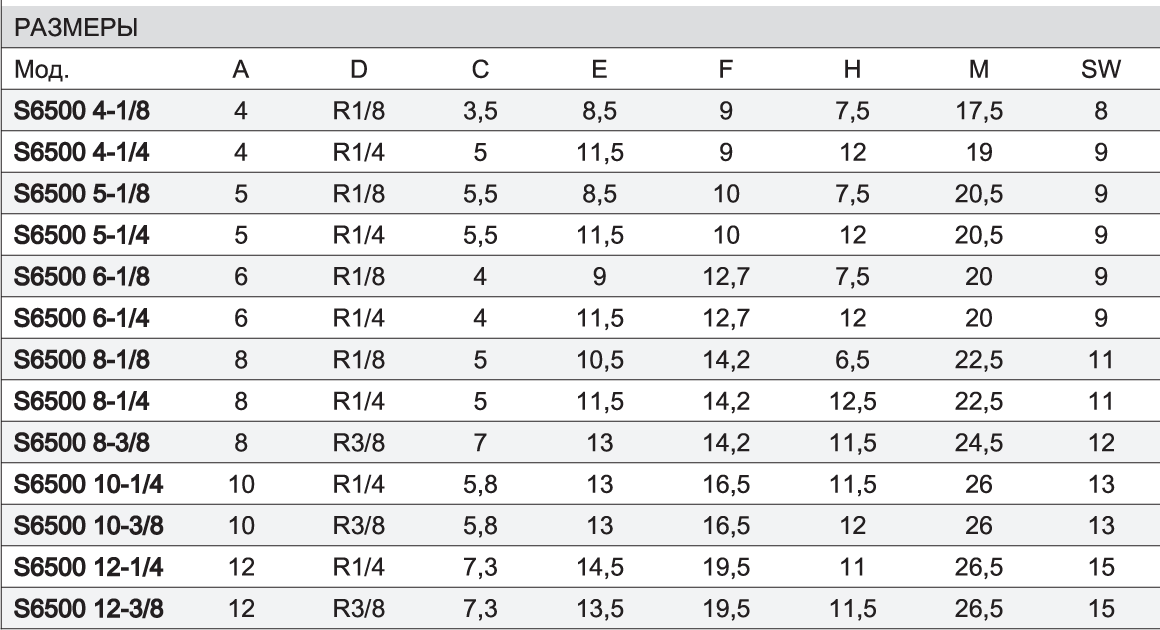

Модель S6500

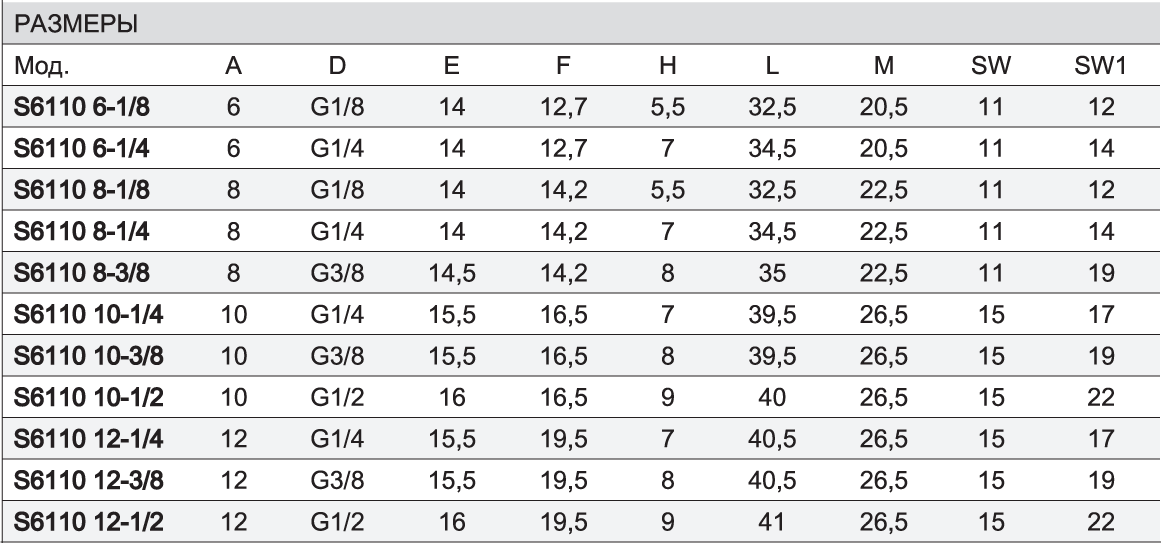

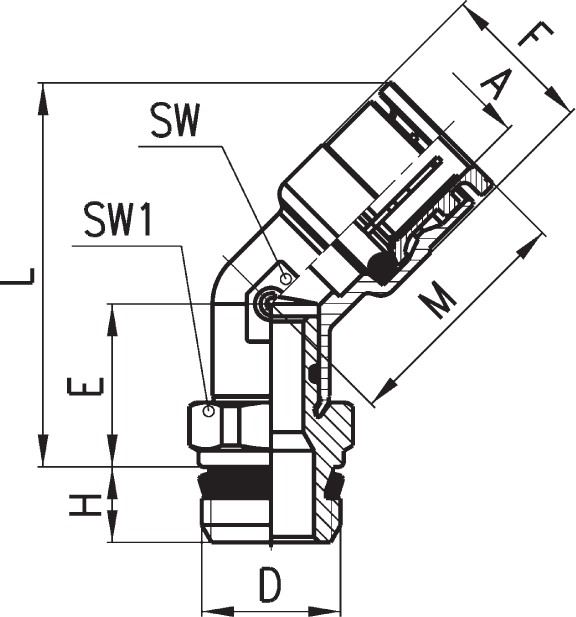

Модель S6110

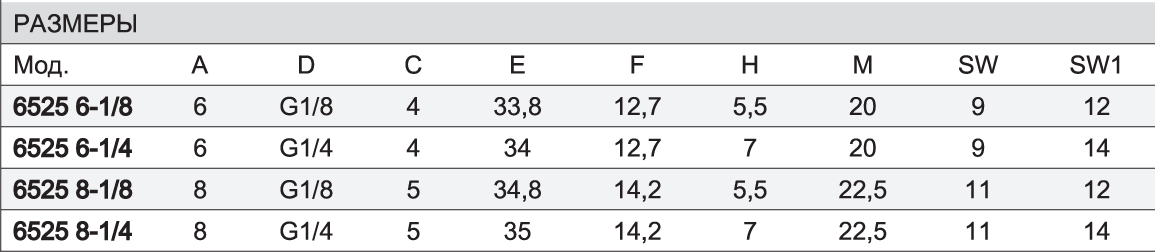

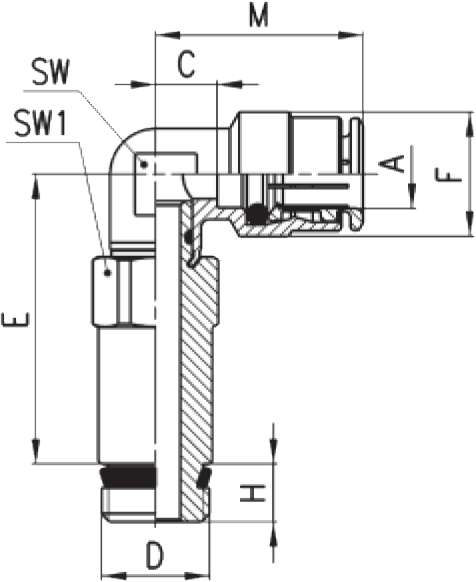

Модель 6525 Удлиненный угловой поворотный

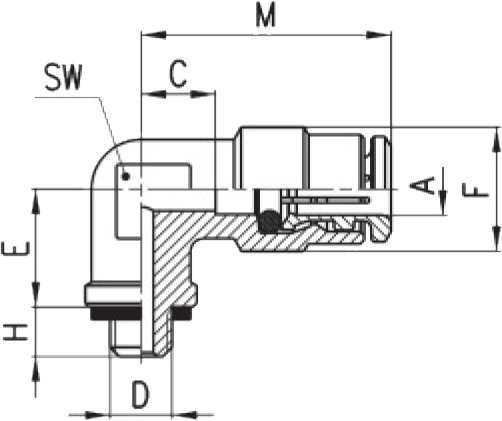

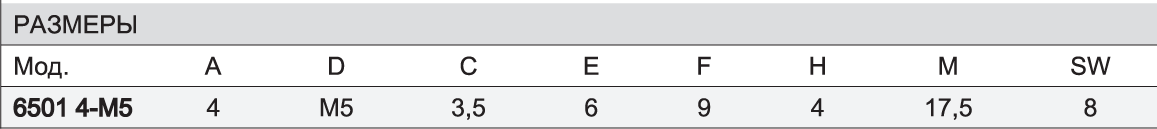

Модель 6501 4-M5

В сборе с моделью 2661

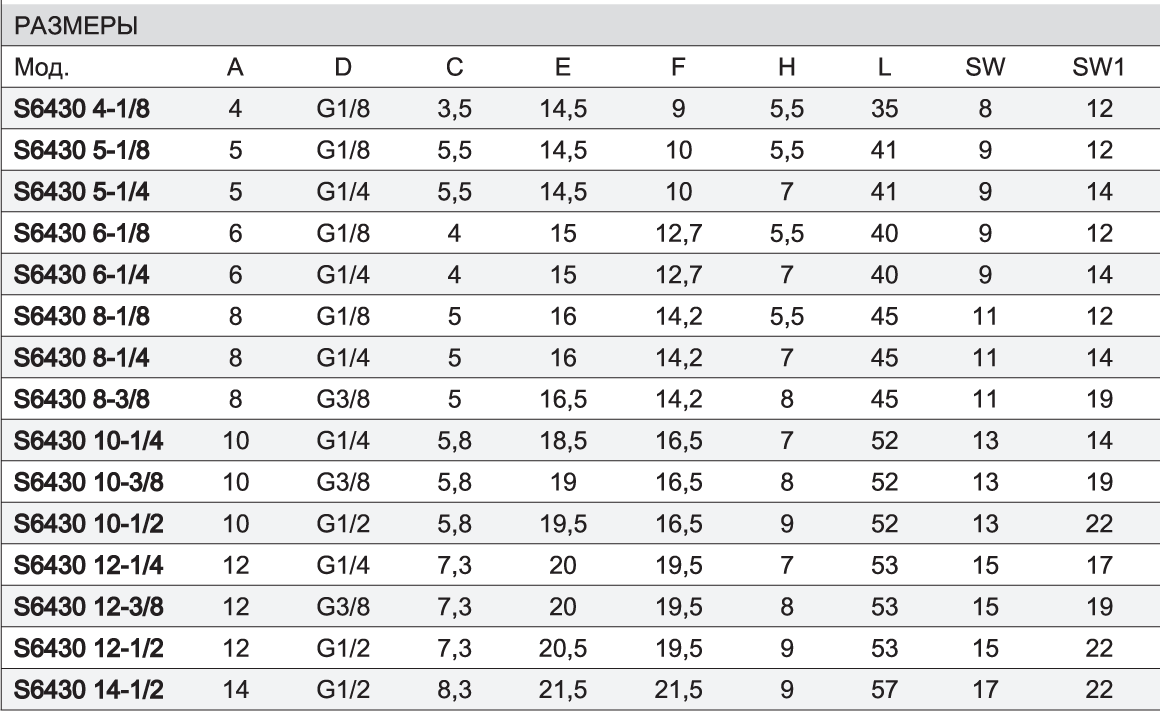

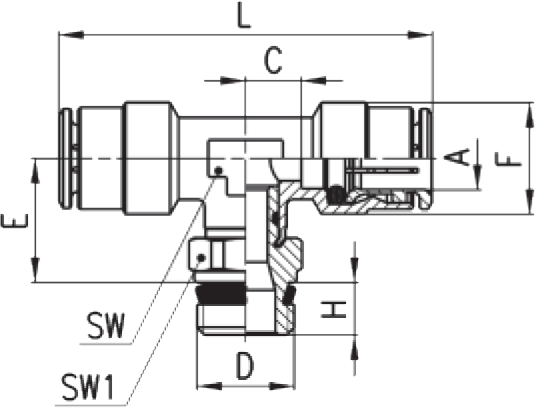

Модель S6430
Тройник поворотный

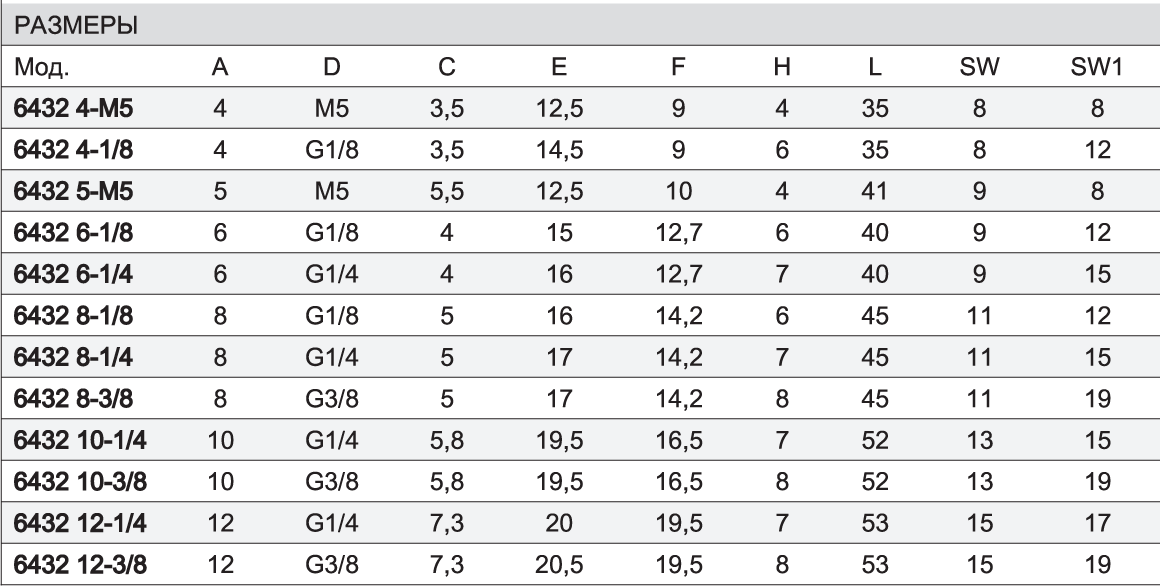

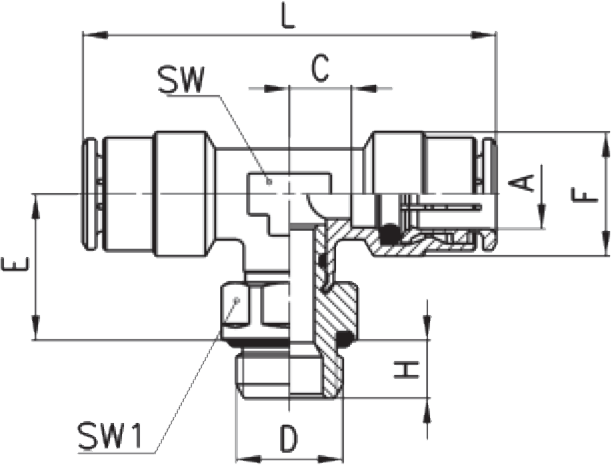

Модель 6432 Тройник поворотный с уплотнительным кольцом

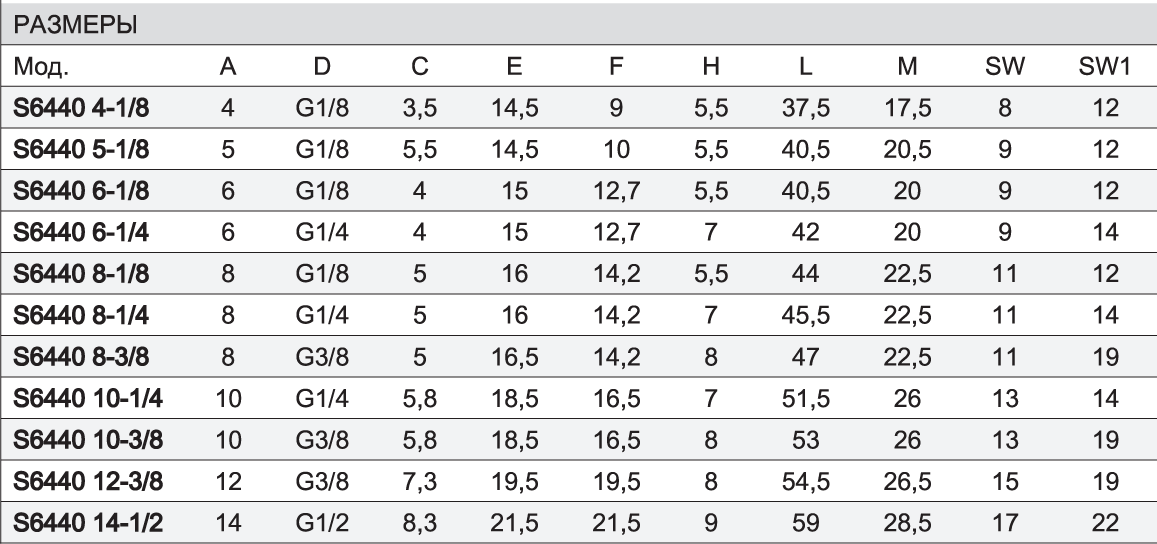

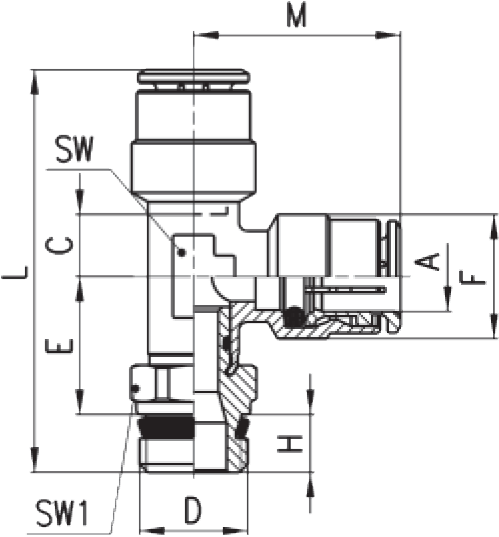

Модель S6440

Тройник поворотный

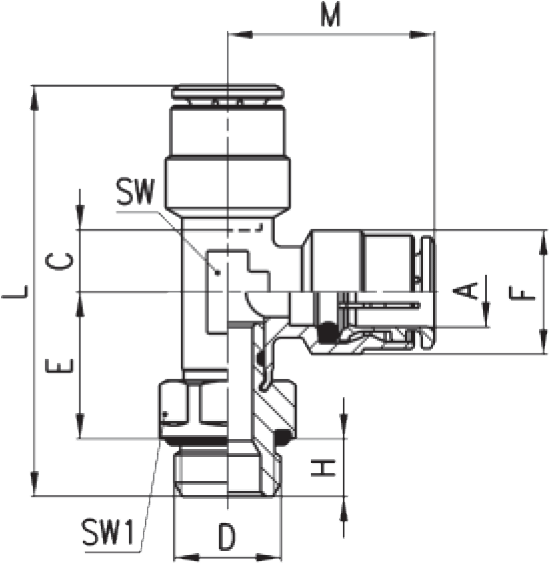

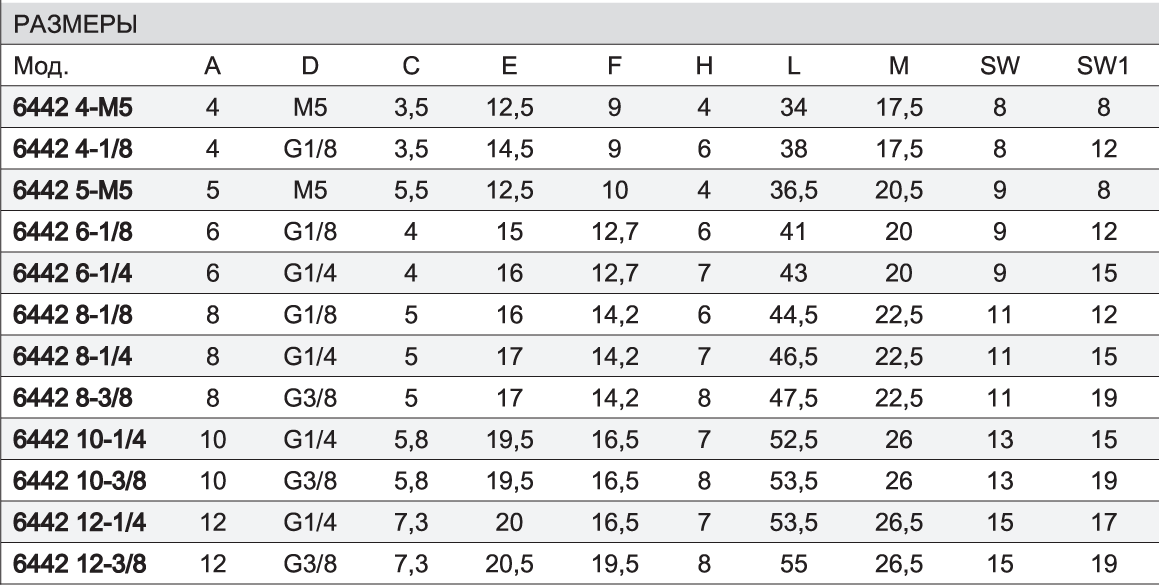

Модель 6442

Тройник поворотный с уплотнительным кольцом

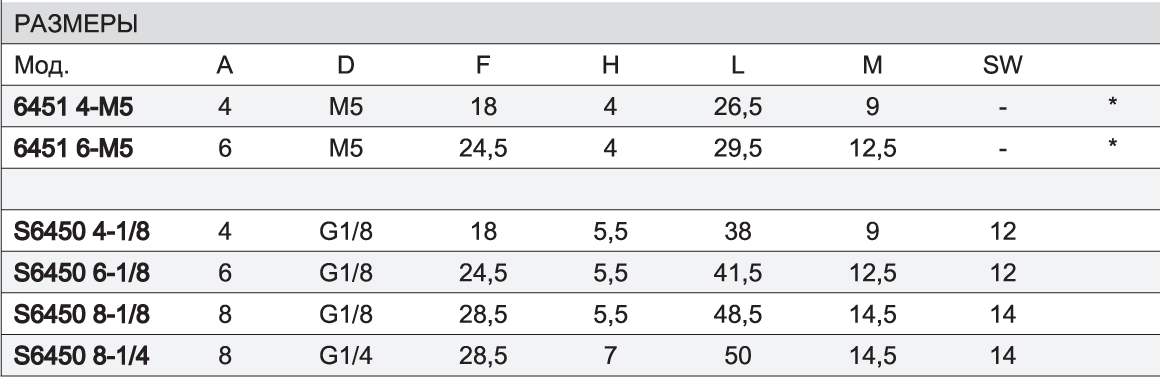

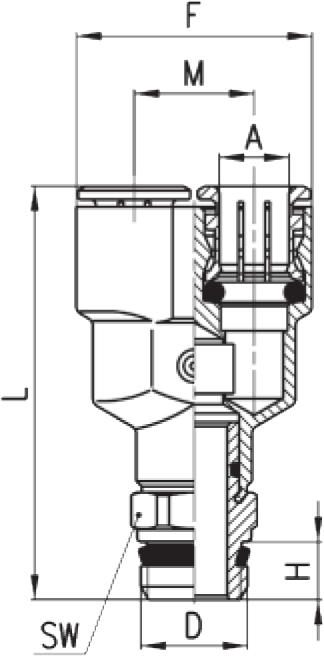

Модель 6451 - S6450Тройник Y-образный. * = поставляется с моделью 2661

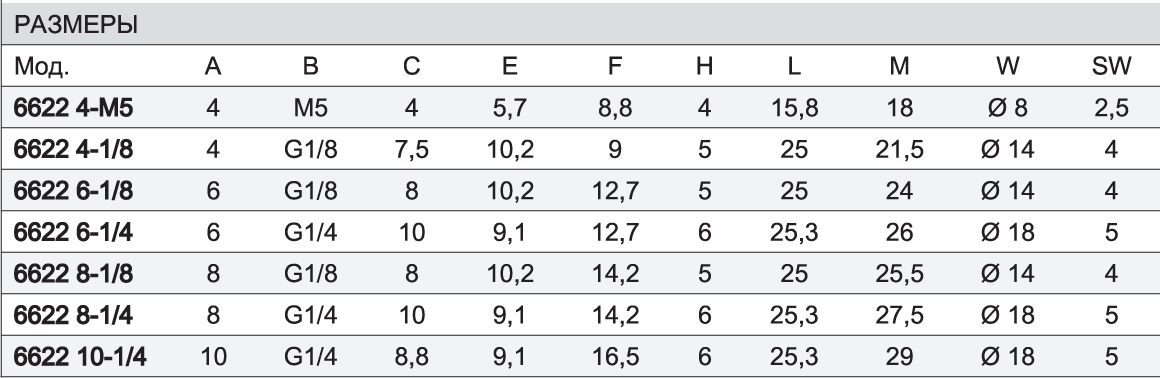

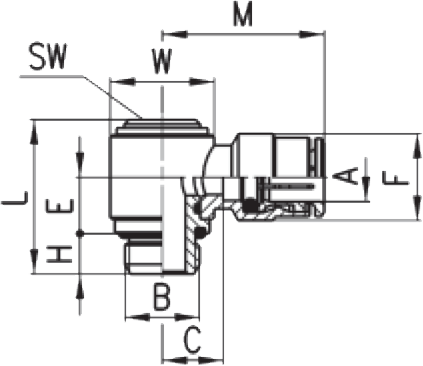

Модель 6622

С уплотнительным кольцом

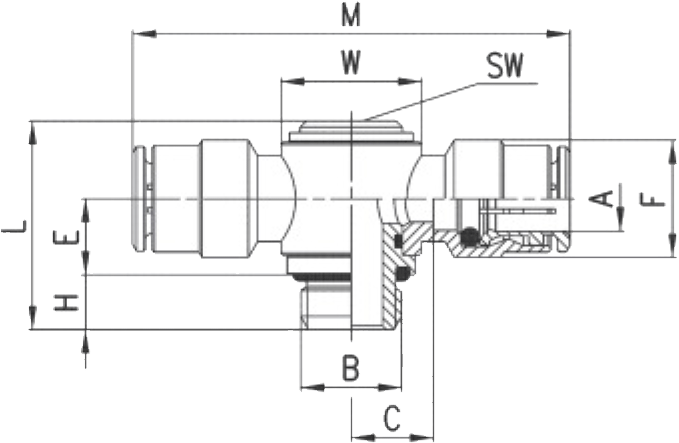

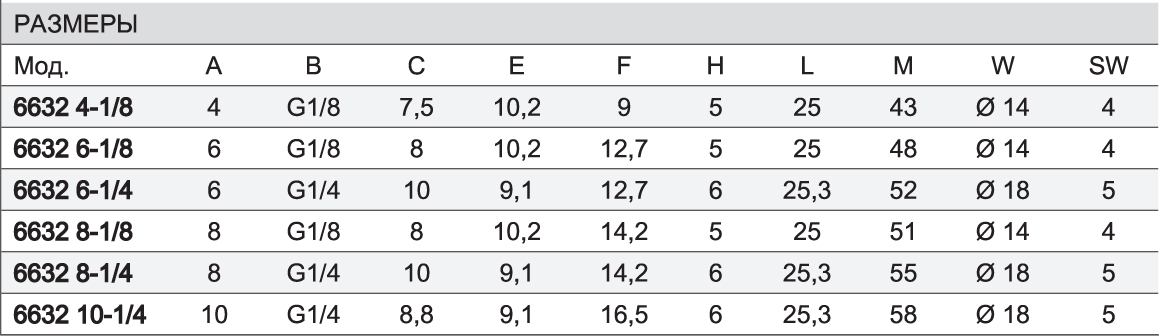

Модель 6632

С уплотнительным кольцом

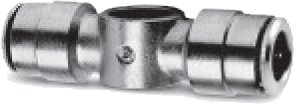

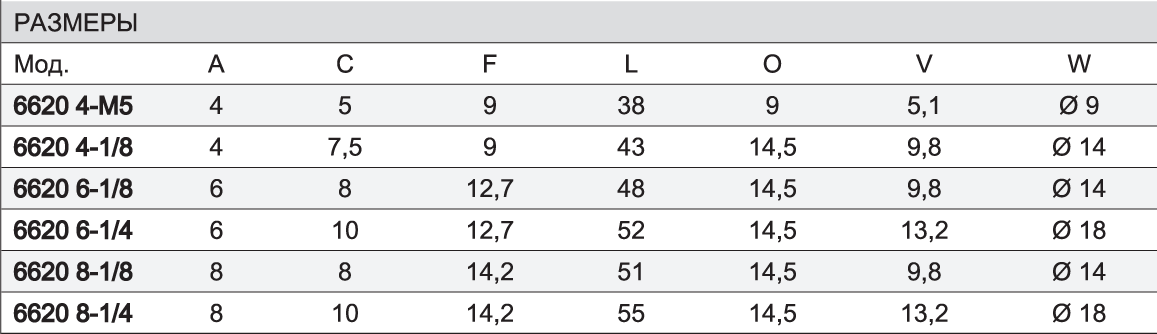

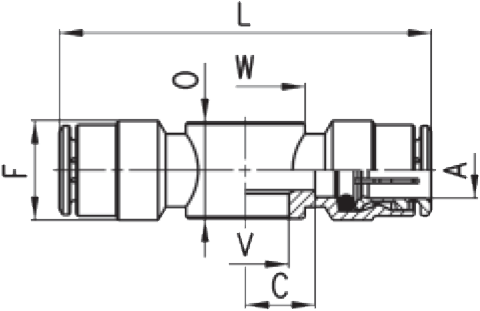

Модель 6620 Для сборки с моделями 1631 и 1635

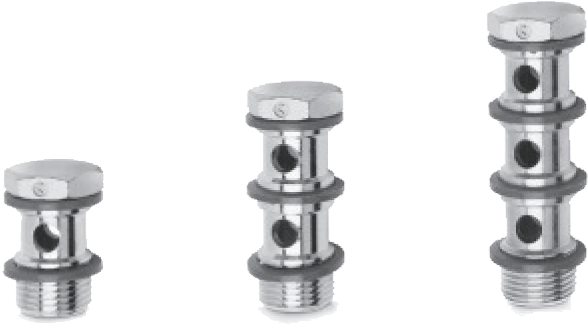

Модель 1631

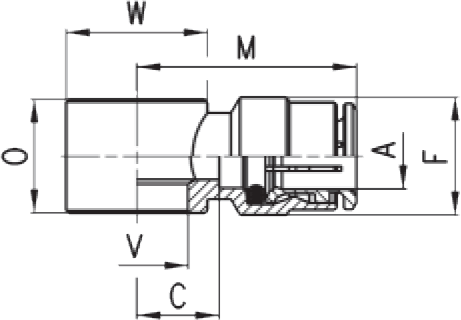

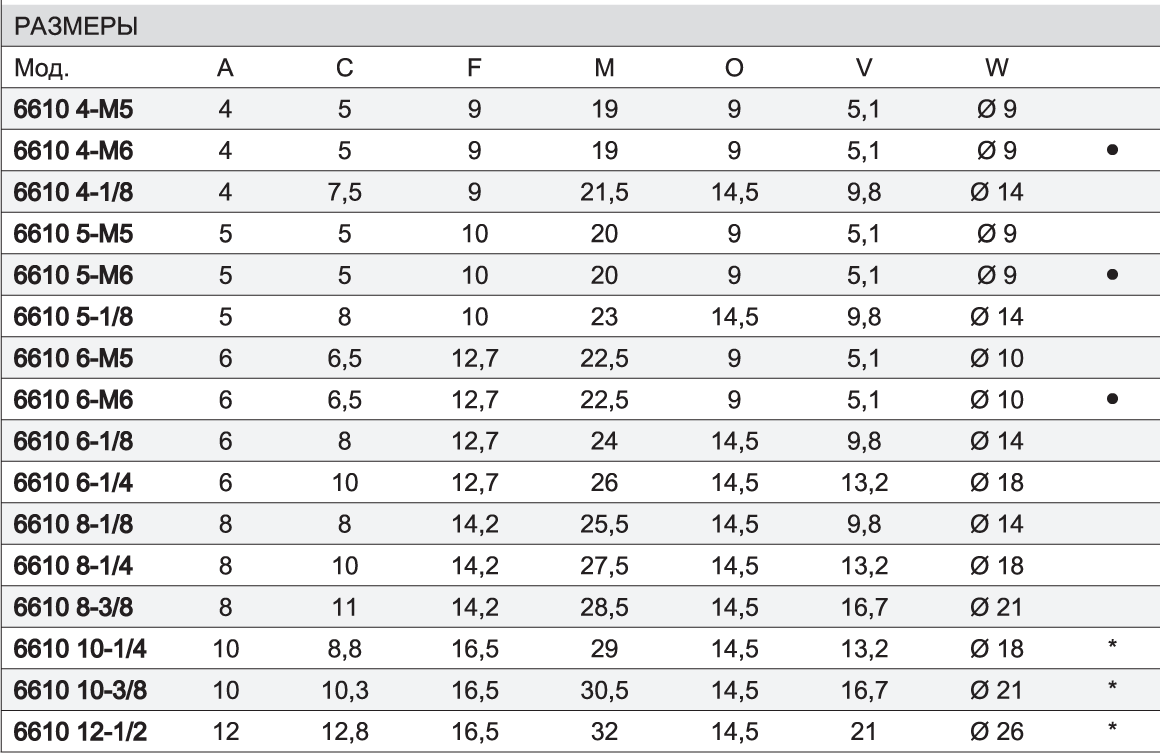

Модель 6610 Для сборки с моделями 1631, 1635

= Сборка возможна с моделями SCU, SVU, SCO ... M5.              * = Только для сборки с моделью 1635

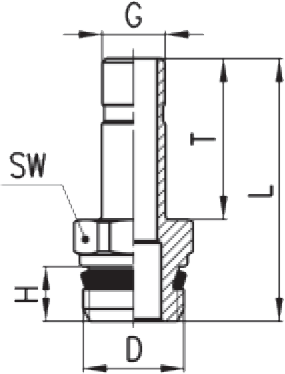

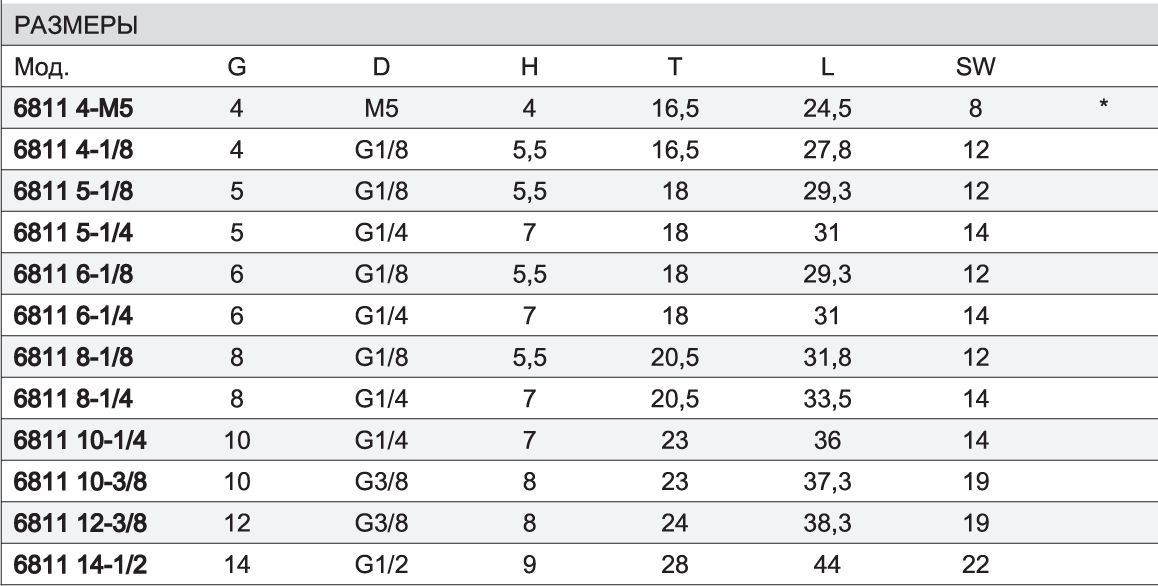

Модель 6811  * = с уплотнительным кольцом

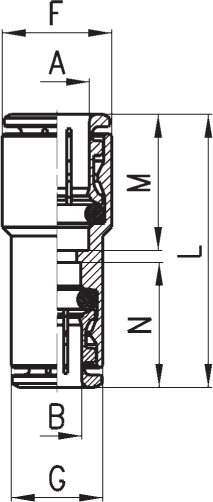

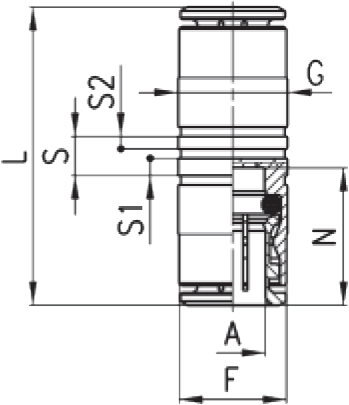

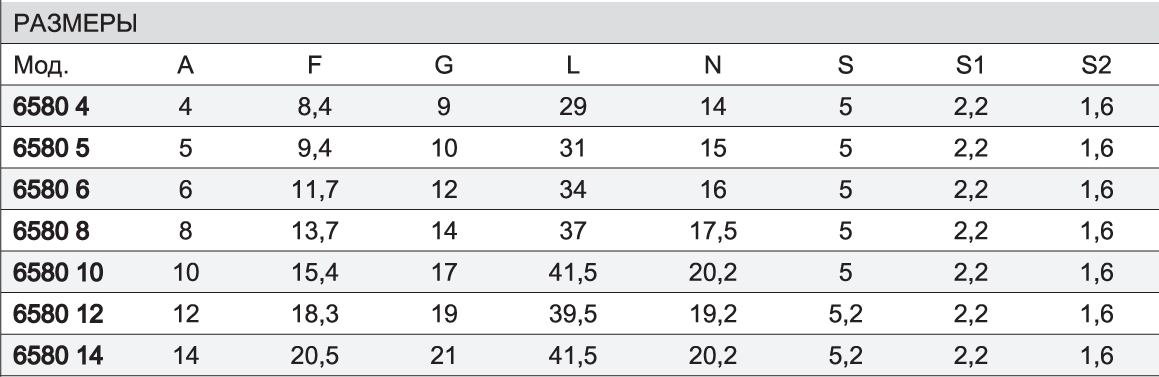

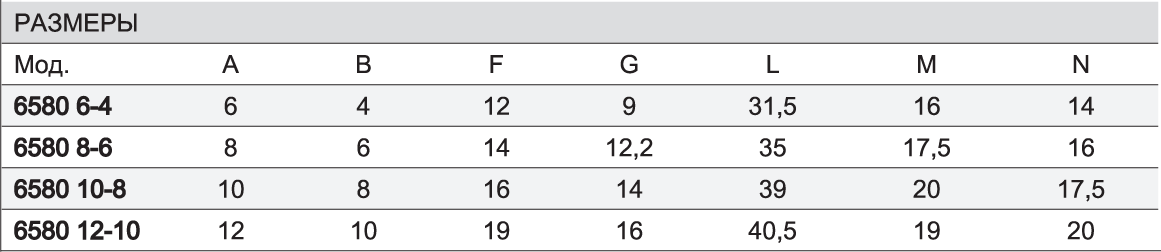

Модель 6580

Кольца по UNI 7435 и DIN 6799

Модель 6580

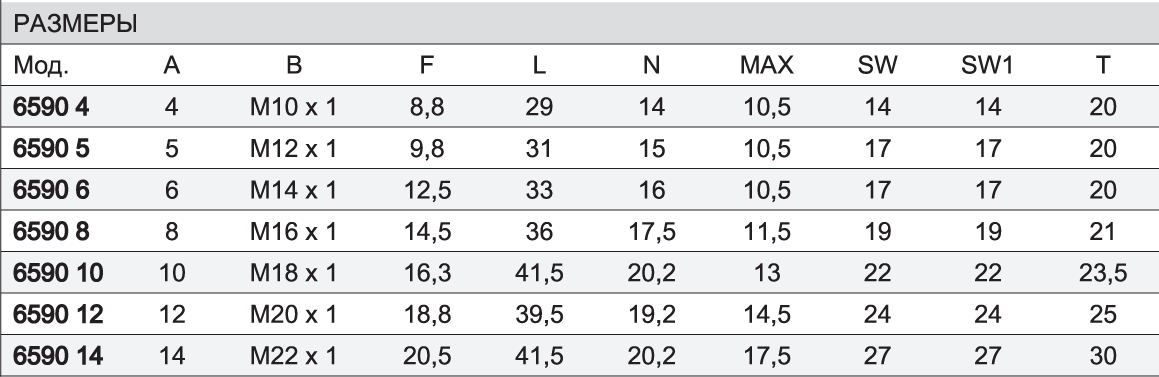

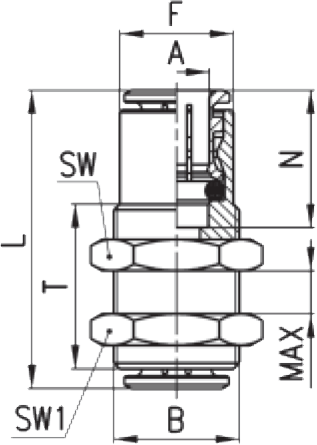

Модель 6590

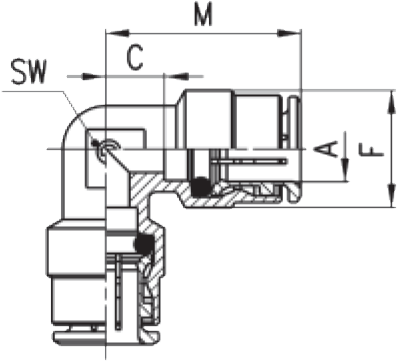

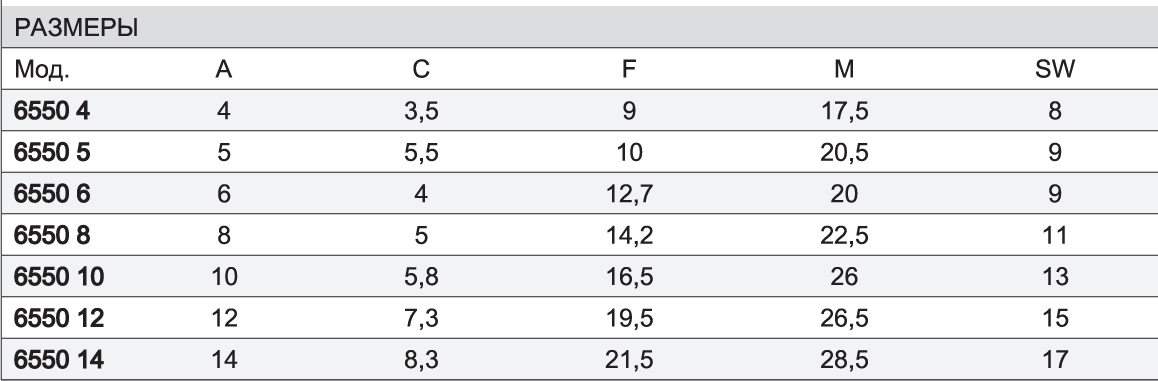

Модель 6550

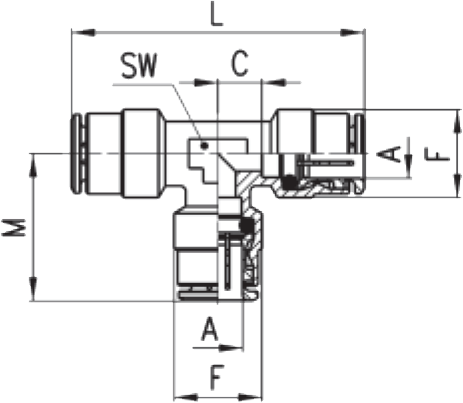

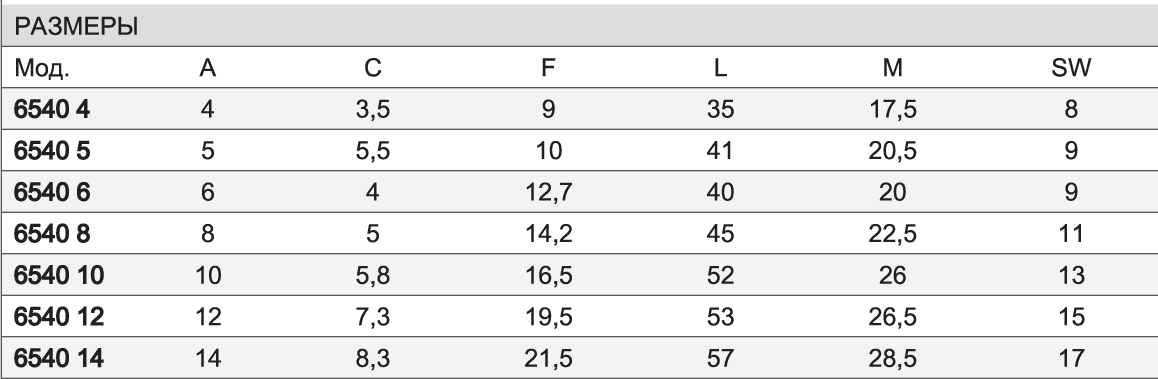

Модель 6540

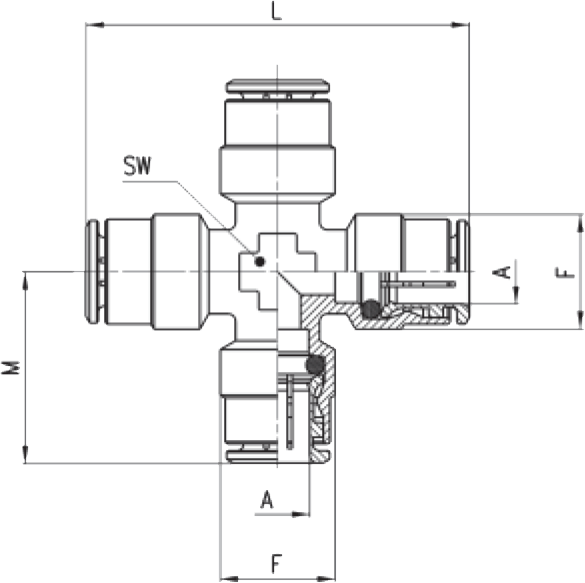

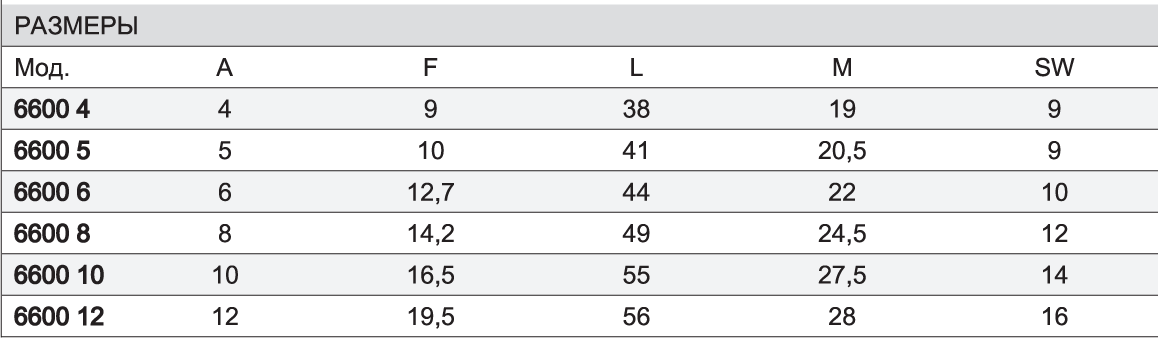

Модель 6600

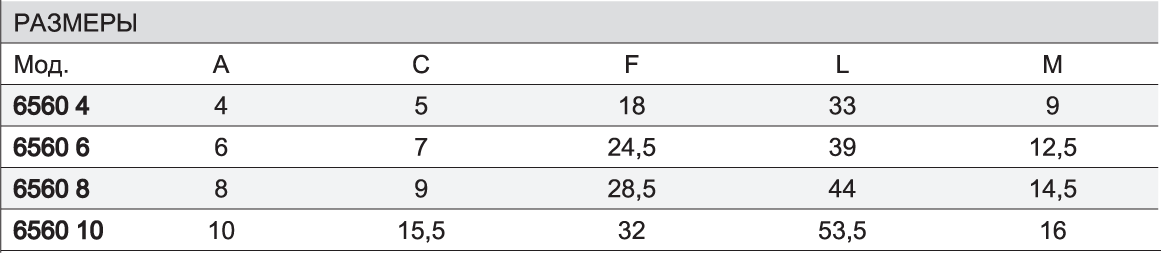

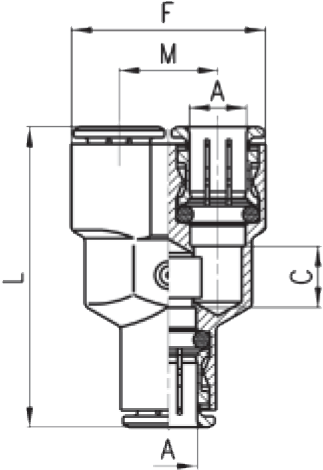

Модель 6560

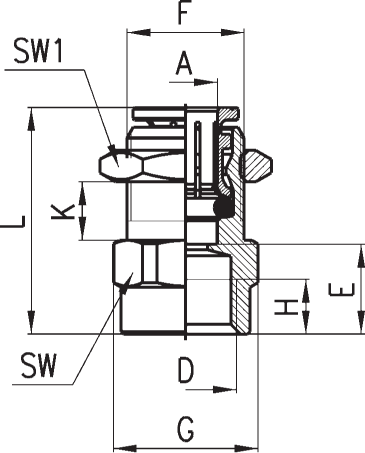

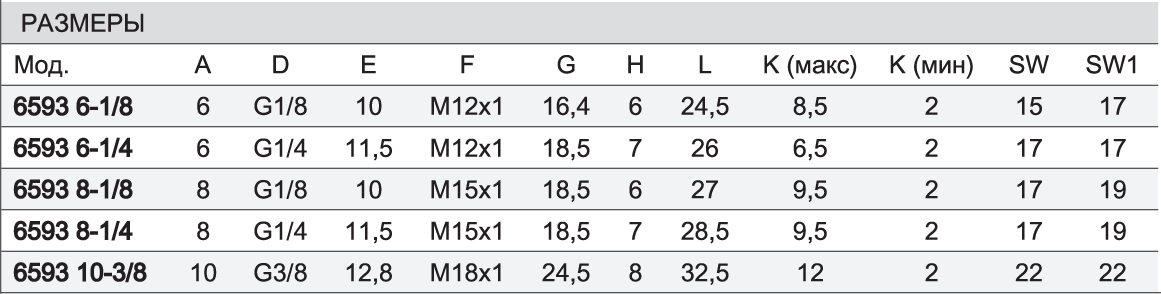

Модель 6593

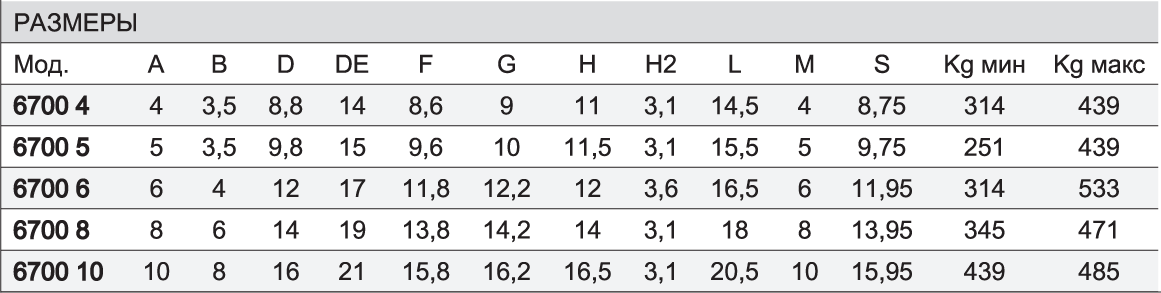

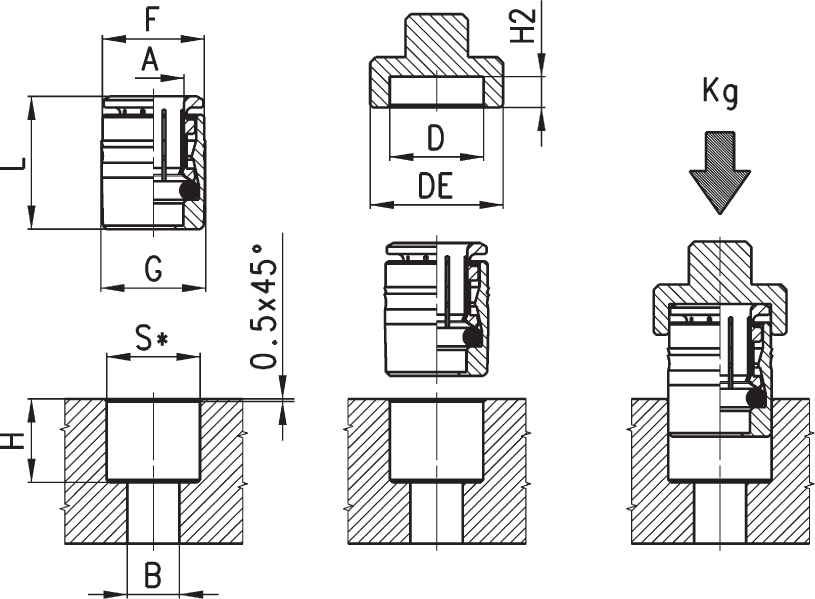

Модель 6700S* = Отверстие в металле (+ 0,05 - 0)      S* = Отверстие в пластике (+ 0,03 - 0,02)

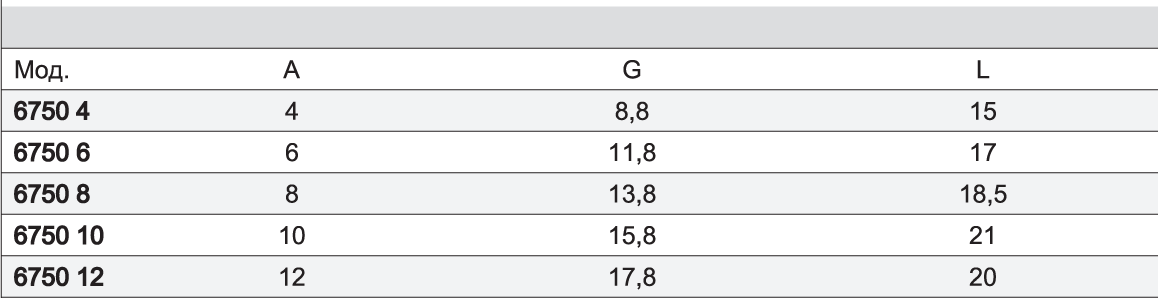

Модель 6750

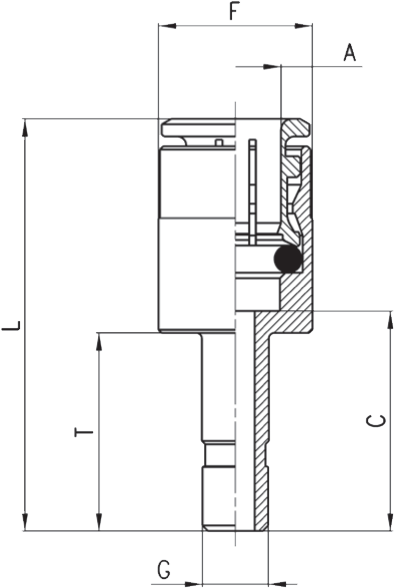

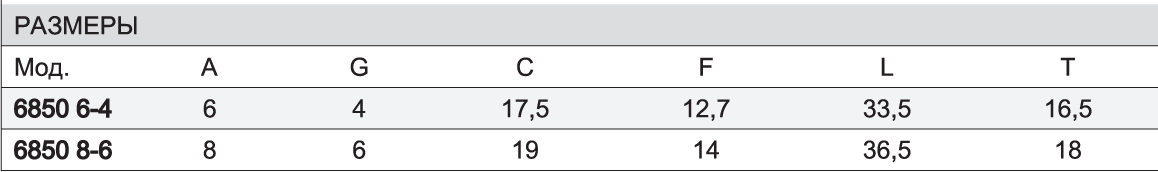

Модель 6850

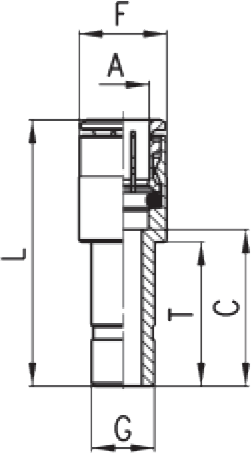

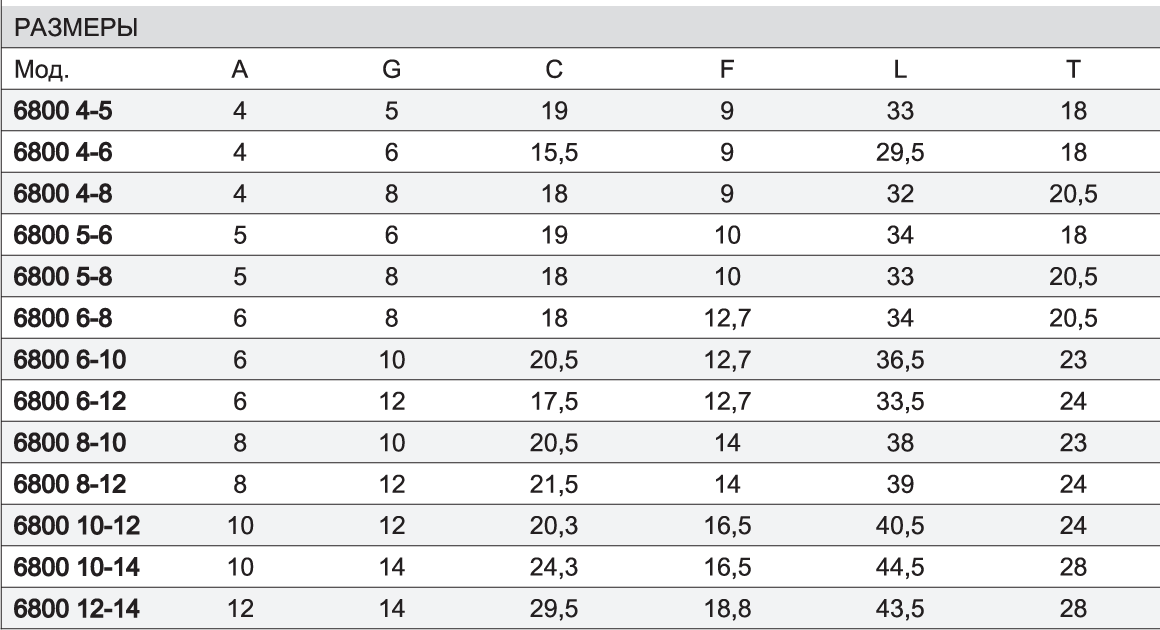

Модель 6800

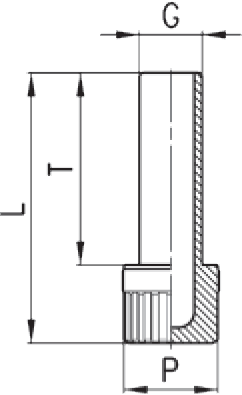

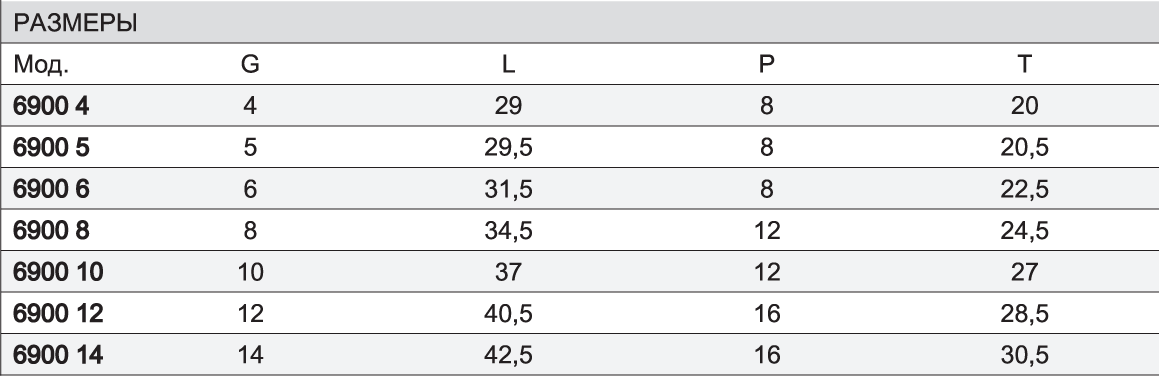

Модель 6900

Заглушка. Пластик.

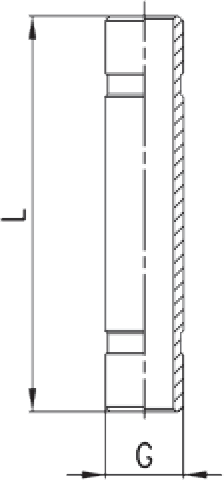

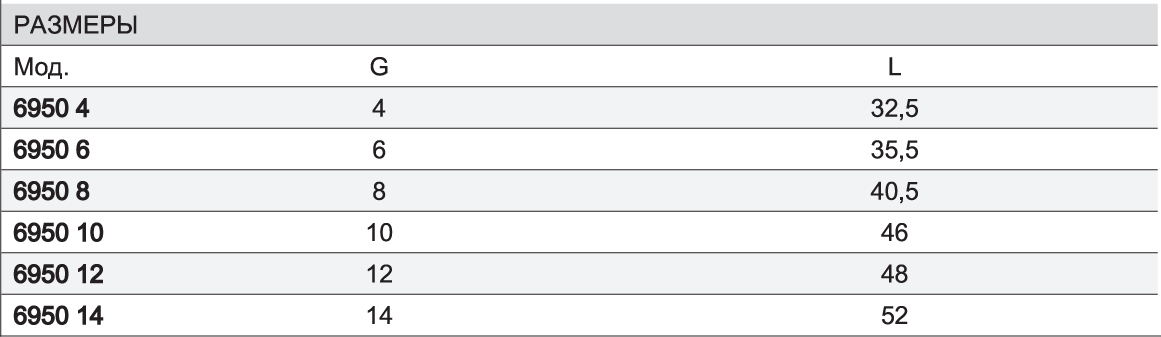

Модель 6950

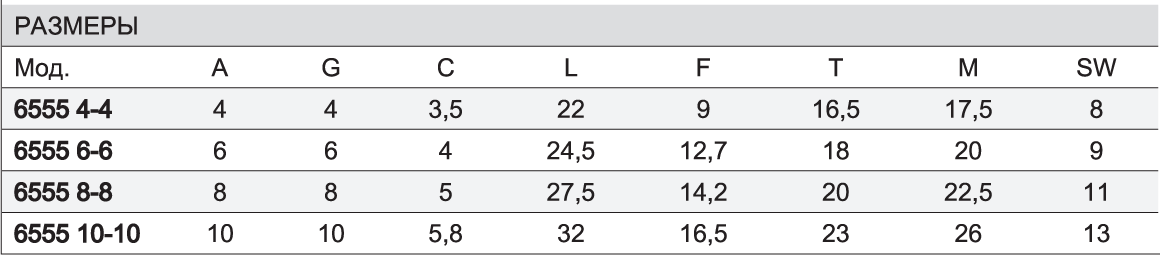

Модель 6555
