Шпиндели

Вал с устройством для крепления обрабатываемой заготовки в зажимном патроне токарного станка  называют шпинделем. Также с помощью шпинделя крепится режущий инструмент в металлообработке на фрезерных, расточных, сверлильных и других станках. Асинхронный коллекторный двигатель переменного тока с валом, имеющим приспособление — цангу для фиксации фрезы - тоже шпиндель.
Шпиндели HQD GDF
Артикул Мощность Напряжение, В Частота
GDF36 SCF-RH(LH) 0,35 кВт 380/220 400 Гц 12000 об/мин
GDF36-12000RPM-0,35KW-200HZ-220/380V-SCF-RH(LH) высокоскоростной шпиндель - возможность подключения напряжения 380/220В, сила тока 1,1/1,8A, коробка подключения сверху - "А", стандартного вращения, исполнение вала "SCF" - вал d.15мм с внешней резьбой M12 (затягивание по часовой; под заказ возможно поставить шпиндель LH - с затягиванием против часовой) с завинчивающейся гайкой и встроенной планшайбой d.55мм. Для крепления пильного диска толщиной до 4мм., охлаждение от встроенного эл. вентилятора. Вес нетто 2,3 кг.

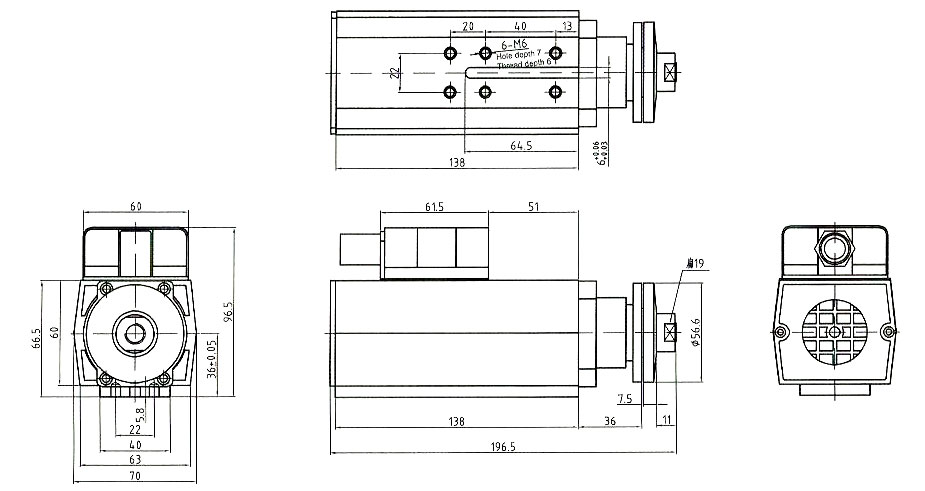

HQD шпиндель
GDF36 SC-RH(LH) 0,75 кВт 380/220 300 Гц 18000 об/мин
GDF36-18000RPM-0,75KW-300HZ-220/380V-SC-RH(LH) - Высокоскоростной шпиндель - возможность подключения напряжения 380/220В, сила тока 2,3/3,9А, коробка подключения сверху - "А", стандартного вращения, исполнение вала "SC" - с шпонкой и внутренней резьбой М6 (затягивание по часовой; под заказ возможно поставить шпиндель LH - с затягиванием против часовой), охлаждение от встроенного эл. вентилятора. Вес нетто 2,8 кг.
GDF36 SC-RH(LH)
GDF46 ER20-RH(LH) 1,5 кВт 220/380 400 Гц 24000 об.мин
GDF46-24000RPM-1,5KW-400HZ-380V(220V)-ER20-RH(LH) - Высокоскоростной шпиндель - рабочее напряжение 220/380В, сила тока 5,6/3А, крутящий момент: 0,6 Nm, эл. подключение через стандартный 6-ти штырьковый разъем, стандартного вращения, исполнение вала под цангу ER20 (затягивание по часовой), охлаждение от встроенного эл. вентилятора, поставляется в комплекте с ответной частью эл. разъема и зажимной гайкой ER20. Вес нетто 6,0 кг. Габаритные размеры (Ш-В-Д): 82-92,5-288,5 мм.

GDF46-ER20-RH(LH) 2,2 кВт 220/380 400 Гц 24000 об.мин
GDF46-24000RPM-2,2KW-400HZ-380V(220V)-ER20-RH(LH) - Высокоскоростной шпиндель мощностью 2,2кВт 400Гц/24000 об.мин, рабочее напряжение 220/380В, сила тока 7,8/4,4А, крутящий момент: 0,88 Nm, эл. подключение через стандартный 6-ти штырьковый разъем, стандартного вращения, исполнение вала под цангу ER20 (затягивание по часовой), охлаждение от встроенного эл. вентилятора, поставляется в комплекте с ответной частью эл. разъема и зажимной гайкой ER20. Вес нетто 7,0 кг. Габаритные размеры (Ш-В-Д): 82-92,5-288,5 мм.

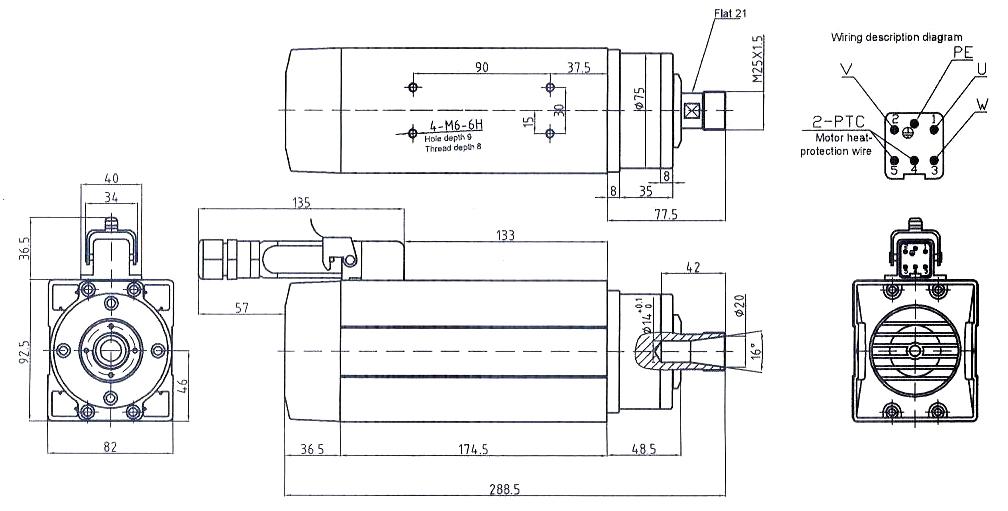

шпиндель GDF46-ER20-RH(LH)
GDF46-ER25-RH(LH) 3,5кВт 220/380 300 Гц 18000 об.мин
GDF46-18000RPM-3,5KW-300HZ-380V(220V)-ER25-RH(LH) - Высокоскоростной шпиндель - рабочее напряжение 220/380В, сила тока 12/7А, крутящий момент: 1,59 Nm, эл. подключение через стандартный разъем, стандартного вращения, исполнение вала под цангу ER25 (затягивание по часовой), охлаждение от встроенного эл. вентилятора, поставляется в комплекте с ответной частью эл. разъема и зажимной гайкой ER25. Вес нетто 8,0 кг. Габаритные размеры (Ш-В-Д): 82-92,5-328,5 мм.

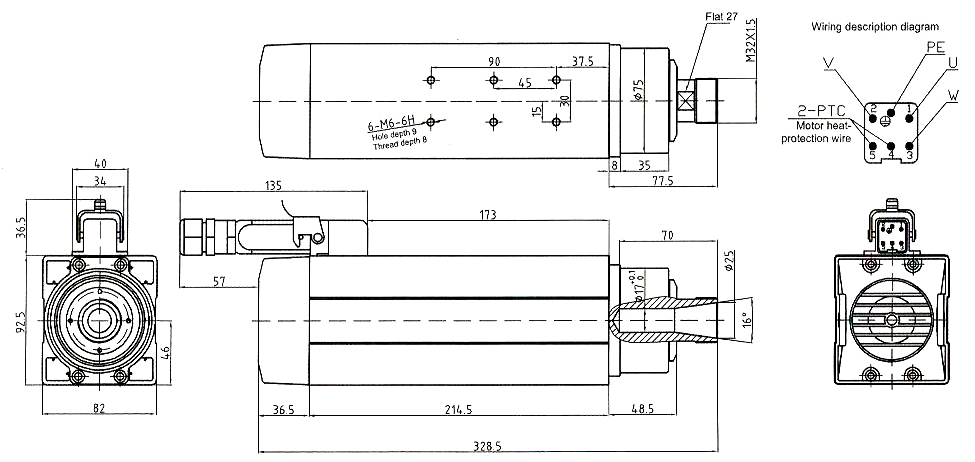

GDF46-ER25-RH(LH) spindel
GDF60-ER32(ER25)-RH(LH) 4,5кВт 220/380 300Гц 18000 об.мин
GDF60-18000RPM-4,5KW-300HZ-380V(220V)-ER32(ER25)-RH(LH) - Высокоскоростной шпиндель - рабочее напряжение 220/380В, сила тока 15/9А, крутящий момент: 2,39 Nm, эл. подключение через стандартный разъем, стандартного вращения, исполнение вала под цангу ER32 (затягивание по часовой), охлаждение от встроенного эл. вентилятора, поставляется в комплекте с ответной частью эл. разъема и зажимной гайкой ER25. Вес нетто 12,0 кг. Габаритные размеры (Ш-В-Д): 103-157-330,5 мм.
GDF60-ER32-RH(LH) 6,0кВт 220/380 300Гц 18000 об.мин
GDF60-18000RPM-6,0KW-300HZ-380V(220V)-ER32-RH(LH) - Высокоскоростной шпиндель мощностью - рабочее напряжение 220/380В, сила тока 21/12А, крутящий момент: 3,18 Nm, эл. подключение через стандартный разъем, стандартного вращения, исполнение вала под цангу ER32 (затягивание по часовой), охлаждение от встроенного эл. вентилятора, поставляется в комплекте с ответной частью эл. разъема и зажимной гайкой ER32. Вес нетто 13,0 кг. Габаритные размеры (Ш-В-Д): 103-157-350,5 мм.

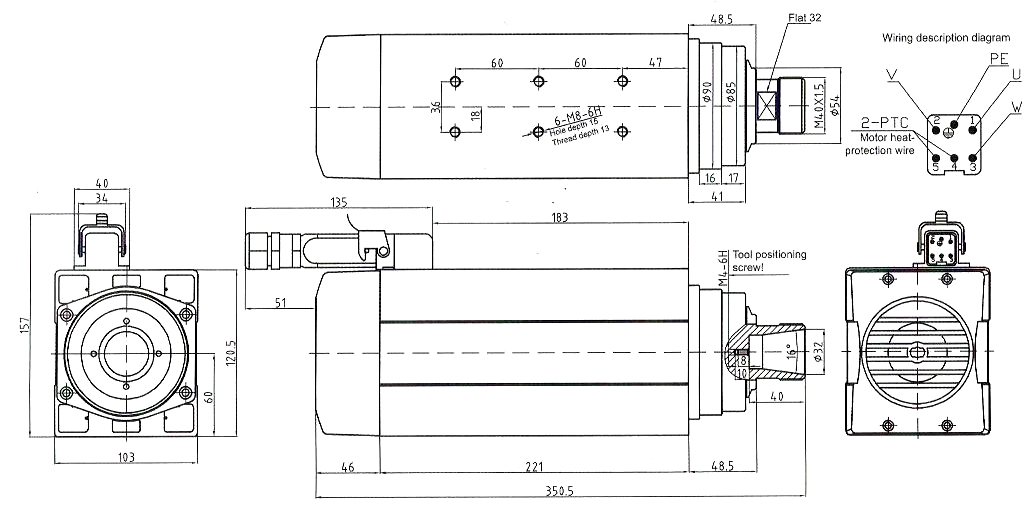

GDF60-ER32-RH(LH) spindel
GDF60-ER32-RH(LH) 7,5 кВт 380 300 Гц 18000 об.мин
GDF60-18000RPM-7,5KW-300HZ-380V-ER32-RH(LH) - Высокоскоростной шпиндель - рабочее напряжение 380 В, сила тока 15А, крутящий момент: 3,98 Nm, эл. подключение через стандартный разъем, стандартного вращения, исполнение вала под цангу ER32 (затягивание по часовой), охлаждение от встроенного эл. вентилятора, поставляется в комплекте с ответной частью эл. разъема и зажимной гайкой ER32. Вес нетто 16,0 кг. Габаритные размеры (Ш-В-Д): 103-157-393,5 мм.
GDF60-ER32-RH(LH) 9,0кВт 380 300-600 Гц 18000-36000 об.мин
GDF60-18000/36000RPM-9,0KW-4P-300/600HZ-380V-ER32-RH(LH) - Высокоскоростной шпиндель - рабочее напряжение 380В, сила тока 19.0/23.2A, крутящий момент: 4,78 Nm, эл. подключение через стандартный разъем, стандартного вращения, исполнение вала под цангу ER32 (затягивание по часовой), охлаждение от встроенного эл. вентилятора, поставляется в комплекте с ответной частью эл. разъема и зажимной гайкой ER32. Вес нетто 17,0 кг. Габаритные размеры (Ш-В-Д): 103-157-419,5 мм.
GDF87-ER40-RH(LH) 13,5кВт 380 300 Гц 18000 об.мин
GDF87-18000RPM-13,5KW-300HZ-380V-ER40-RH(LH) - Высокоскоростной шпиндель - рабочее напряжение 380В, сила тока 31А, эл. подключение через стандартный разъем, стандартного вращения, исполнение вала под цангу ER40 (затягивание по часовой), охлаждение от встроенного эл. вентилятора, поставляется в комплекте с ответной частью эл. разъема и зажимной гайкой ER40. Вес нетто 39,0 кг. Габаритные размеры (Ш-В-Д): 145-175,5-553 мм.
GDF87 spindel
Шпиндели HSD
Артикул Мощность, кВт Напряжение, В Частота

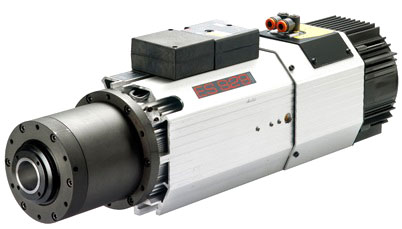

Высокоскоростные моторы/шпиндели HSD с автоматической сменой инструмента hsd

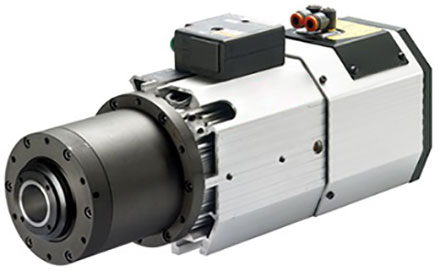

HSD ES915 ISO30 H6161H0255 (6410A0291) 5,0/6,0 380 400 Гц 24000 об/мин
HSD ES929 ISO30 H6161H0593 (6410A0305) 10,0/12,0
HSD ES929 HSK F63 H6161H0418 (6410A0303) 10,0/12,0
HSD ES988 HSK F63 H6161H0264 (6410A0177) 13,0/13,5
Шпиндель с модулем управления HSD ES959 H6161H0936 11,0
Шпиндель с модулем управления HSD ES959 HSK F63 H6161H0937 11,0
HSD ES369 HSK F63 6P H6161H0924 9,0/11,0 211 500 Гц 10000/20000 об/мин
HSD ES362 HSK F63 H6161H0715 12,0/15,0 380 22000 об/мин
Высокоскоростные моторы/шпиндели HSD с ручной сменой инструмента исполнение вала под цангу ER или с шпонкой и внешней/внутренней резьбой шпиндель под цангу ER
АТ/MT1055-055  исполнение вала SC (с шпонками и внутренней резьбой) Y616105524 0,35 380 200 Гц 12000 об/мин
AT/MT1055-090 исполнение вала SF (с шпонкой и внешней резьбой) Y616105501 0,65
AT/MT1055-090-LING исполнение вала SC (с шпонками и внутренней резьбой) Y6164Y0001 0,65
AT/MT1055-090-LING  исполнение вала SC (с шпонками и внутренней резьбой) Y6164Y0006 0,65
АТ/МТ1055S-090 исполнение вала SC (с шпонкой и внутренней резьбой) Y616105512 0,65
AT/MT1055S-090  исполнение вала SF (с шпонкой и внешней резьбой) Y61605510 0,65
AT/MT1073-030 исполнение вала SF (с шпонкой и внешней резьбой) Y6164Y0009 / Y616107358 0,50
AT/MT1073-045-LING исполнение вала SC (с шпонками и внутренней резьбой) Y6164Y0029 0,8
AT/MT1073-060-LING исполнение вала SC (с шпонками и внутренней резьбой) Y6164Y0012 1,3
AT/MT1090-100-LING  исполнение вала SF (с шпонками и внешней резьбой) Y6164Y0015 3,5
AT/MT1090-100 исполнение вала под цангу ER32 в комплекте с гайкой ER32 Y6162Y0020 4,5 400 Гц 24000 об/мин
MT1073 Y6162Y0010 1 / 1,3 220 18000 об/мин
MT1073 Y6162Y0013 3 / 3,6 380
MT1073 Y6162Y0016 3 / 3,6 220
MT1073 Y6162Y0017 3 / 3,6 220
MT1090 Y6162Y0018 3 / 3,6 220
MT1090 Y6162Y0019 4,5 / 5,4 380
MT1090 Y6162Y0020 4,5 / 5,4 380
MT1090 Y6162Y0028 6,0 / 7,2 380
MT1090 Y6162Y0029 6,0 / 7,2 380
MT1073 Y6162Y0034 2,1 / 2,8 380
MT1090 Y6162Y0053 4,5 / 5,4 380
MT1073 Y6162Y0058 2,1 / 2,8 220
Y6161112015
