Серия 12M - 2-6 контактов

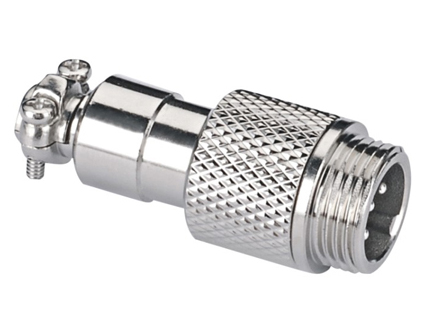

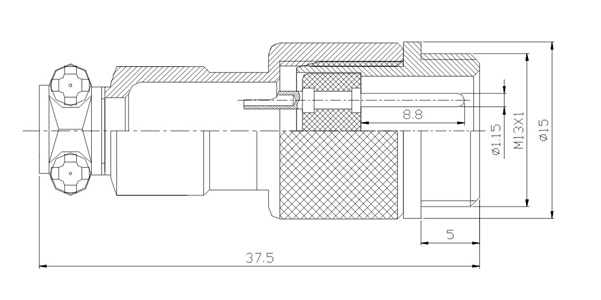

Разъемы 12M-K (папа) для монтажа на кабель

Промышленный высокопрочный разъём для монтажа на кабель. Исполнение "папа" с 2-6 выводами. В корпусе из цинкового сплава с никелевым покрытием. Применяется для межблочного соединения оборудования, станков, производственных линий.

кол-во выводов 2 3 4 5 6
Модель 12M-2K 12M-3K 12M-4K 12M-5K 12M-6K
Компонент
Материал
Корпус Цинковый сплав
Покрытие корп. Никель
Изолятор Бакелит
Контакты Медный сплав

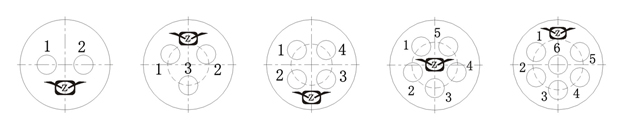

12M-K разъемы 12M-K
Контактов: 2 3 4 5 6
Номинальный ток/напряжение 5A 125V 5A 125V 5A 125V 3A 125V 3A 125V
Максимальное рабочее напряжение(AC.Vrms) 200 200 200 200 200
Предельное напряжение (AC.V.rms)1 мин. 1500 1500 1500 1500 1000
Сопротивление изолятора (MΩ мин.) при DC 500V 1500 1500 1000 1000 1000
Contact resistance(MΩ max.)at dc 1A 5 5 5 5 5
Диаметр отверстия под пайку Φ 1.2 Φ 1.2 Φ 1.2 Φ 1.2 Φ 1.2

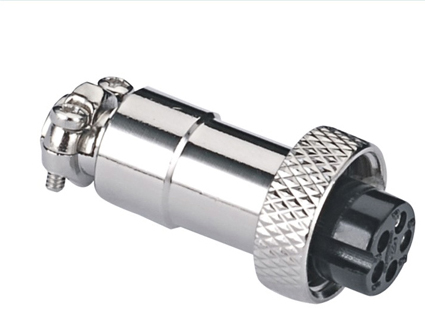

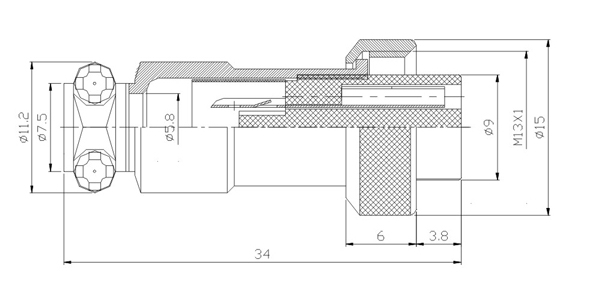

Разъемы 12M-A (мама) для монтажа на кабель

Промышленный высокопрочный разъём для монтажа на кабель. Исполнение "мама" с 2-6 выводами. В корпусе из цинкового сплава с никелевым покрытием. Применяется для межблочного соединения оборудования, станков, производственных линий.

кол-во контактов 2 3 4 5 6
Part No. 12M-2A 12M-3A 12M-4A 12M-5A 12M-6A

компонент
материал
корпус Цинковый сплав
покрытие Никель
изолятор Бакелит
контакты Медный сплав

No.Of contacts 2 3 4 5 6
Rated current/Voltage 5A 125V 5A 125V 5A 125V 3A 125V 3A 125V
Operation limt voltage(AC.Vrms) 200 200 200 200 200
Withstanding voltage(AC.V.rms)1 min. 1500 1500 1500 1500 1000
Insulation resistance (MΩ min.)at dc 500V 1500 1500 1000 1000 1000
Contact resistance(MΩ max.)at dc 1A 5 5 5 5 5
Solder inter diameter Φ 1.2 Φ 1.2 Φ 1.2 Φ 1.2 Φ 1.2

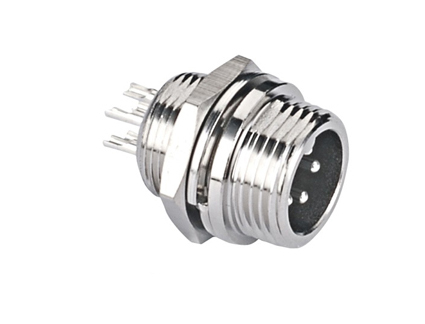

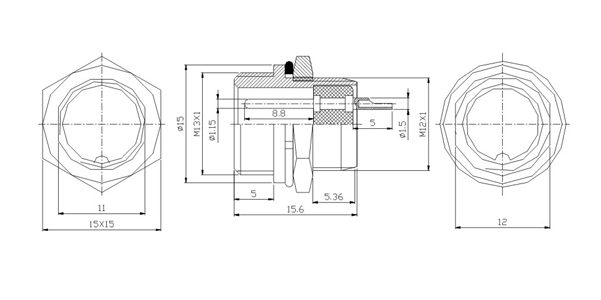

Разъемы 12M-B (ПАПА) для монтажа на корпус с внешней стороны

Промышленный высокопрочный разъём для монтажа на корпус  с внешней стороны оборудования. Исполнение "папа" с 2-6 выводами. В корпусе из цинкового сплава с никелевым покрытием. Применяется для межблочного соединения оборудования, станков, производственных линий.

No. of Contacts 2 3 4 5 6
Part No. 12M-2B 12M-3B 12M-4B 12M-5B 12M-6B

Parts
Material
Shell Zinc Alloy
Finish Nickel plating
Insulator Bakelite
Contact Copper Alloy

No.Of contacts 2 3 4 5 6
Rated current/Voltage 5A 125V 5A 125V 5A 125V 3A 125V 3A 125V
Operation limt voltage(AC.Vrms) 200 200 200 200 200
Withstanding voltage(AC.V.rms)1 min. 1500 1500 1500 1500 1000
Insulation resistance (MΩ min.)at dc 500V 1500 1500 1000 1000 1000
Contact resistance(MΩ max.)at dc 1A 5 5 5 5 5
Solder inter diameter Φ 1.2 Φ 1.2 Φ 1.2 Φ 1.2 Φ 1.2

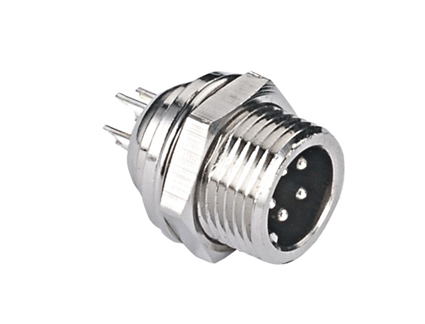

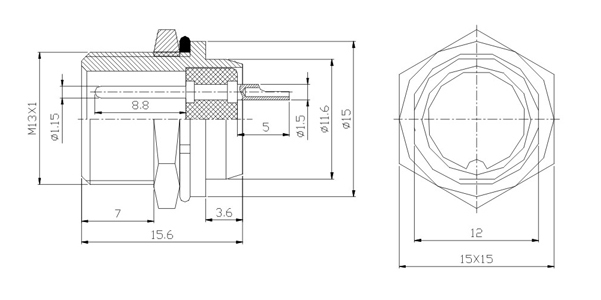

Разъемы 12M-F (ПАПА) для монтажа на корпус с внутренней стороны

Промышленный высокопрочный разъём для монтажа на корпус  с внутренней стороны оборудования. Исполнение "папа" с 2-6 выводами. В корпусе из цинкового сплава с никелевым покрытием. Применяется для межблочного соединения оборудования, станков, производственных линий.

No. of Contacts 2 3 4 5 6
Part No. 12M-2F 12M-3F 12M-4F 12M-5F 12M-6F

12MF

Parts
Material
Shell Zinc Alloy
Finish Nickel plating
Insulator Bakelite
Contact Copper Alloy

No.Of contacts 2 3 4 5 6
Rated current/Voltage 5A 125V 5A 125V 5A 125V 3A 125V 3A 125V
Operation limt voltage(AC.Vrms) 200 200 200 200 200
Withstanding voltage(AC.V.rms)1 min. 1500 1500 1500 1500 1000
Insulation resistance (MΩ min.)at dc 500V 1500 1500 1000 1000 1000
Contact resistance(MΩ max.)at dc 1A 5 5 5 5 5
Solder inter diameter Φ 1.2 Φ 1.2 Φ 1.2 Φ 1.2 Φ 1.2
