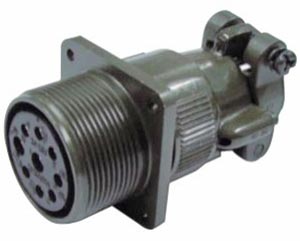

shell size |
A ±0.79 |
B ±0.13 |
øC +0.25~-0.13 |
øD +0.38 |
J THD-2A |
L max |
M +0.79 |
N max |
N min |
X min |
Z ±0.79 |
---|---|---|---|---|---|---|---|---|---|---|---|
10SL | 25.40 | 18.26 | 3.05 | 11.38 | 5/8-24UNEF | 57.15 | 14.27 | 3.96 | 1.98 | 7.14 | 22.23 |
12S | 27.79 | 20.62 | 3.05 | 14.15 | 3/4-20UNEF | 57.15 | 14.27 | 3.96 | 1.98 | 7.14 | 22.23 |
12 | 27.79 | 20.62 | 3.05 | 14.15 | 3/4-20UNEF | 66.68 | 19.05 | 3.96 | 1.98 | 7.14 | 22.23 |
14S | 30.18 | 23.10 | 3.05 | 17.32 | 7/8-20UNEF | 57.15 | 14.27 | 3.96 | 1.98 | 10.31 | 26.97 |
14 | 30.18 | 23.10 | 3.05 | 17.32 | 7/8-20UNEF | 66.68 | 19.05 | 3.96 | 1.98 | 10.31 | 26.97 |
16S | 32.54 | 24.61 | 3.05 | 20.50 | 1 -20UNEF | 57.15 | 14.27 | 3.96 | 1.98 | 12.70 | 29.36 |
16 | 32.54 | 24.61 | 3.05 | 20.50 | 1 -20UNEF | 66.68 | 19.05 | 3.96 | 1.98 | 12.70 | 29.36 |
18 | 34.93 | 26.97 | 3.05 | 23.67 | 1 1/8-18UNEF | 68.28 | 19.05 | 5.16 | 2.39 | 13.49 | 31.75 |
20 | 38.10 | 29.36 | 3.05 | 36.87 | 1 1/4-18UNEF | 69.85 | 19.05 | 5.16 | 2.39 | 16.66 | 37.31 |
22 | 41.28 | 31.75 | 3.05 | 30.02 | 1 3/8-18UNEF | 69.85 | 19.05 | 5.16 | 2.39 | 19.05 | 37.31 |
24 | 44.45 | 34.93 | 3.73 | 33.20 | 1 1/2-18UNEF | 75.41 | 20.62 | 5.16 | 2.39 | 19.84 | 42.88 |
28 | 50.80 | 39.67 | 3.73 | 38.76 | 1 3/4-18UNS | 76.99 | 20.62 | 5.16 | 2.39 | 23.42 | 42.88 |
32 | 57.15 | 44.45 | 4.39 | 45.11 | 2 -18UNS | 76.99 | 22.23 | 9.12 | 3.18 | 29.36 | 51.59 |
36 | 63.50 | 49.23 | 4.39 | 50.67 | 2 1/4-16UN | 83.34 | 22.23 | 9.12 | 3.18 | 31.75 | 57.94 |
