MS3100A

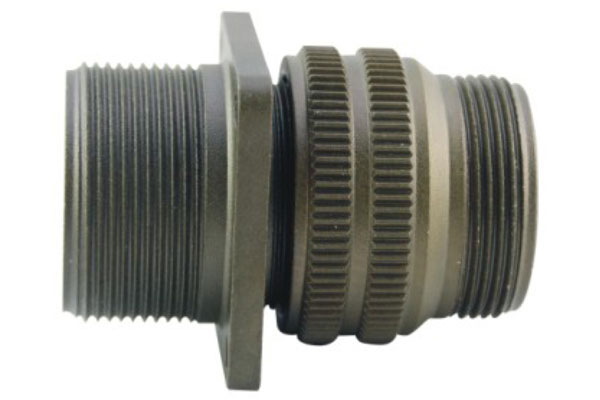

разъем Mil-C-5015 MS3100A

разъем Mil-C-5015 MS3100A

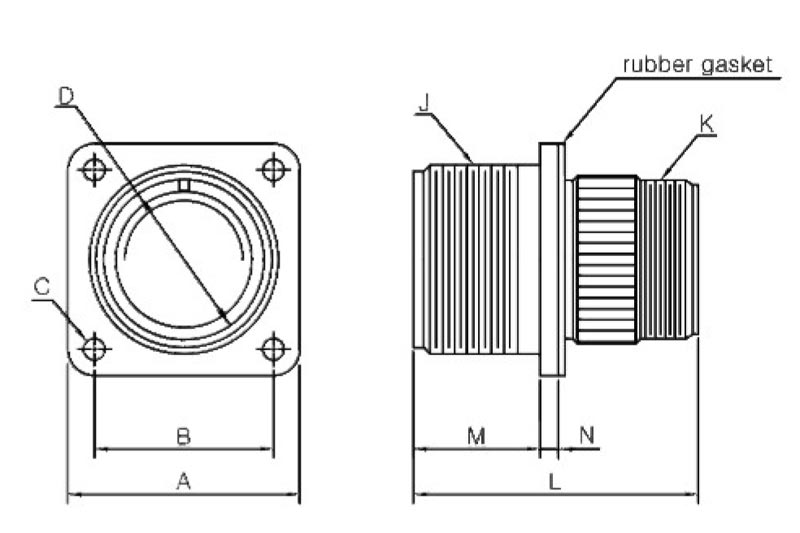

shell

size

A

±0.79

B

±0.13

øC

+0.25~-0.13

øD

+0.38

J

THD-2A

K

THD-2A

L

max

M

+0.79

N

max

N

min
10SL 25.40 18.26 3.05 11.38 5/8-24UNEF 5/8-24UNEF 38.89 14.27 3.96 1.57
12S 27.79 20.62 3.05 14.15 3/4-20UNEF 5/8-24UNEF 42.88 14.27 3.96 1.57
12 27.79 20.62 3.05 14.15 3/4-20UNEF 5/8-24UNEF 52.37 19.05 3.96 1.57
14S 30.18 23.10 3.05 17.32 7/8-20UNEF 3/4-20UNEF 42.88 14.27 3.96 1.57
14 30.18 23.10 3.05 17.32 7/8-20UNEF 3/4-20UNEF 52.37 19.05 3.96 1.57
16S 32.54 24.61 3.05 20.50 1       -20UNEF 7/8-20UNEF 42.88 14.27 3.96 1.57
16 32.54 24.61 3.05 20.50 1       -20UNEF 7/8-20UNEF 52.37 19.05 3.96 1.57
18 34.93 26.97 3.05 23.67 1  1/8-18UNEF 1        -20UNEF 55.58 19.05 5.16 2.39
20 38.10 29.36 3.05 36.87 1   1/4-18UNEF 1 3/16-18UNEF 55.58 19.05 5.16 2.39
22 41.28 31.75 3.05 30.02 1   3/8-18UNEF 1 3/16-18UNEF 58.72 19.05 5.16 2.39
24 44.45 34.93 3.73 33.20 1  1/2-18UNEF 1 7/16-18UNEF 58.72 20.62 5.16 2.39
28 50.80 39.67 3.73 38.76 1  3/4-18UNS 1 7/16-18UNEF 61.93 20.62 5.16 2.39
32 57.15 44.45 4.39 45.11 2    -18UNS 1  3/4-18UNS 61.93 22.23 9.12 3.18
36 63.50 49.23 4.39 50.67 2    1/4-16UN 2         -18UNS 61.93 22.23 9.12 3.18
40 69.85 55.58 4.39 57.02 2  1/2-16UN 2     1/4-16UN 61.93 22.23 9.12 3.18
