Ключ-выключатели ø30мм, с подсветкой

Ключ-выключатель LAS1-AGQ30-Y

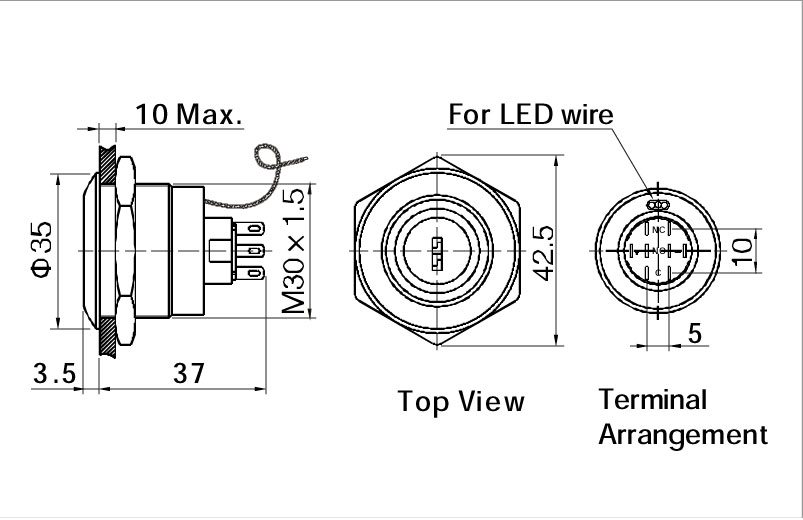

кнопка с ключомсхема и размеры

  • 30мм посадочный диаметр- 5А/250В переменное напряжение
  • Контакты - 1NO1NC/2NO2NC
  • Позиция 2 Работа/позиция 2 Возврат/ позиция 3 Работа
  • Кольцевая подсветка
  • Степень защиты по IP и IK - IP40, IK03
  • Ознакомьтесь с диаграммой рабочих положений для позиции LAS1-AGQ в разделе "Ключ-выключатели ø19мм без подсветки"
  • Коммутируемые значения

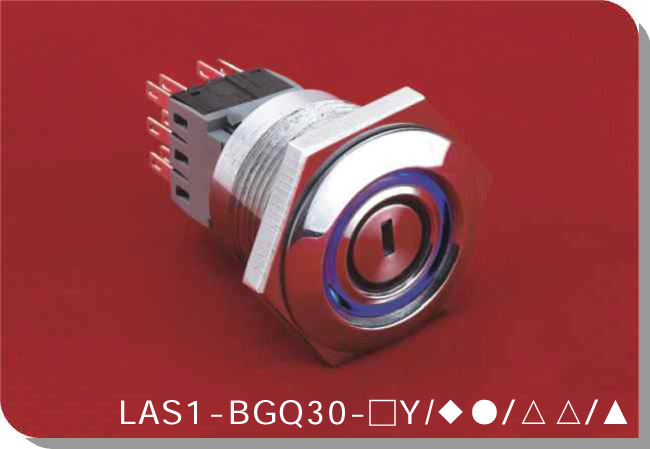

Кнопка-переключатель с ключом LAS1-BGQ30-Y (BGQ)

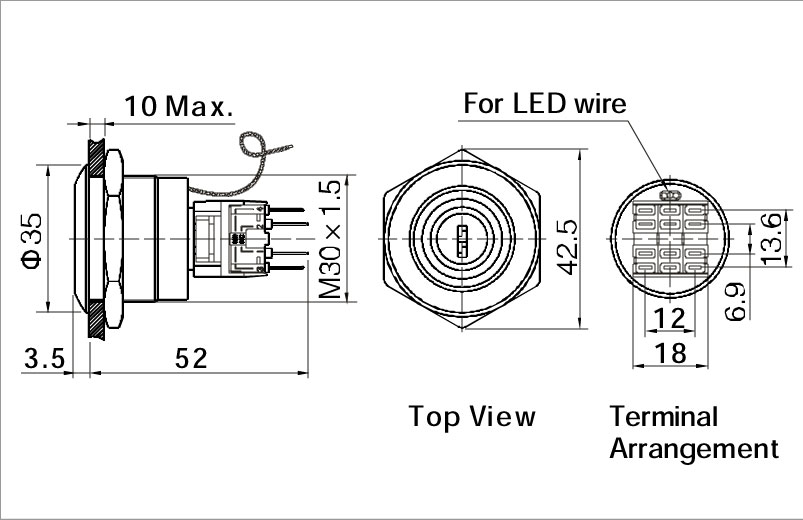

ключ диаметр 30ммчертеж ключ-выключателя с диаметром 30мм
  • 30мм посадочный диаметр- 5А/250В переменное напряжение
  • Контакты - 1NO1NC/2NO2NC/3NO3NC
  • Рабочее положение - позиция 2/позиция 3
  • Режим работы - Работа/Полу-возврат/Возврат
  • Кольцевая подсветка
  • Степень защиты по IP и IK - IP40, IK03
  • Коммутируемые значения

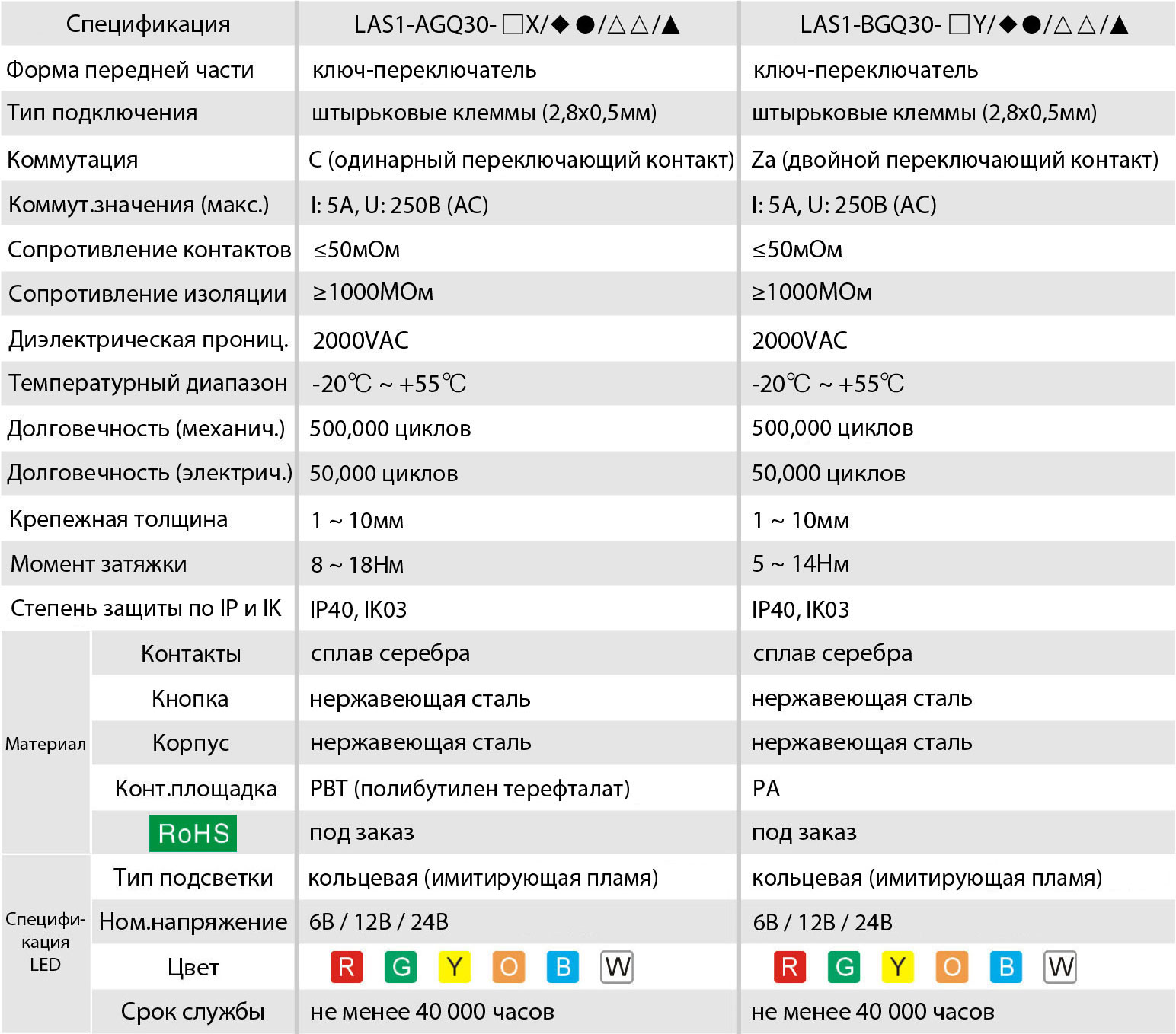

спецификация LAS1-AGQ30

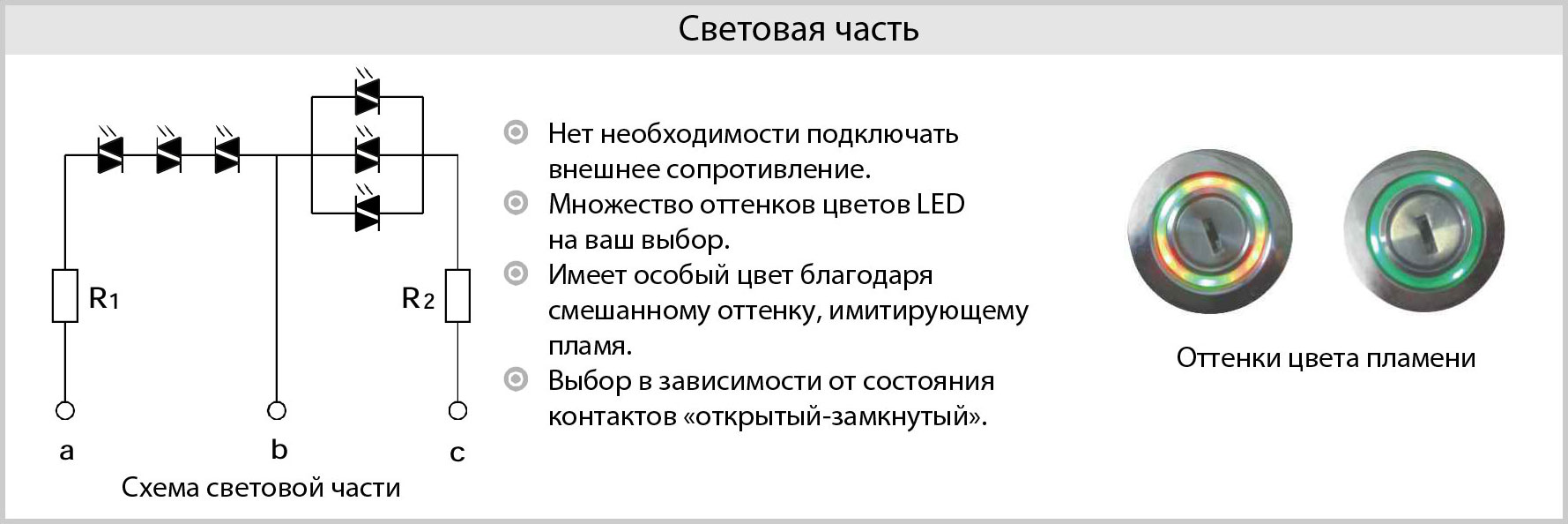

схема

диаграмма
