Штревели (retention knobs)

Штревели или Retention knobs – очень важная деталь в ЧПУ обрабатывающих центрах.  От качества этого изделия зависит, насколько надежно удерживается инструмент.  Постоянные большие нагрузки на штревель приводит к усталости металла и деформации.  От состояния штревеля зависит надежность обработки деталей станком.  При использовании поврежденных штревелей возрастет количество бракованной продукции и даже возможно повреждение дорогостоящего оборудования.  Поэтому важно следить за состоянием этих небольших, но очень важных элементов современных станков.

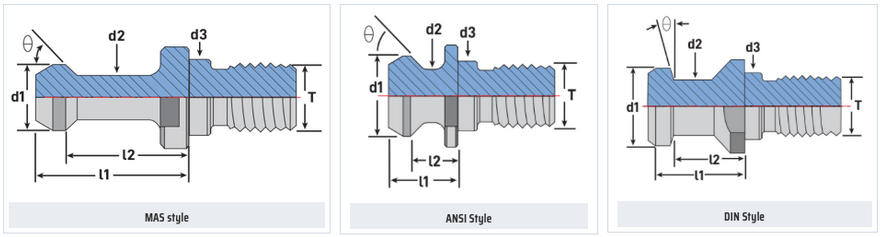

Наша компания готова поставлять качественные штревели и другие запасные части для станков Leadwell v-40. Для точного определения требуемой детали нужно знать размеры и стандарты штревеля.

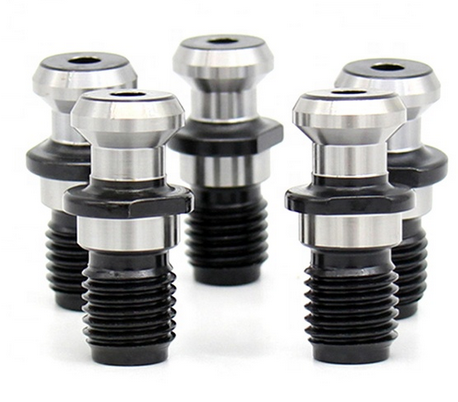

штревели
Популярные штревели:
1. DIN 69872 SK50
2. DIN 69872 SK40
3. DIN 69872 LDA50
4. DIN 69872 BT 30-35
5. DIN 69872 BT-523

HT-0098 ANSI/ASME B5.50-1985  RETENTION  KNOB
Order No. D1 D2 M L L1 L2 H H1
LDA-30 9.78 13.21 1/2"-13 27.94 11.68 8.13 2.54 1.01
LDA-40 12.45 18.80 5/8"-11 38.10 16.26 11.18 3.05 1.52
LDA-45 15.37 23.88 3/4"-10 45.72 20.83 14.73 4.06 2.03
LDA-50 20.83 28.96 1"-8 58.42 25.4 17.78 5.08 2.54

ISO/DIS7388/2-1984A  RETENTION KNOB
Order  No. D D1 D2 M L L1 L2 H H1
LD1-30A 13 8 12 M12 44 24 19 4 3
LD1-40A 17 14 19 M16 54 26 20 4 4
LD1-45A 21 17 23 M20 65 30 23 5 5
LD1-50A 25 21 28 M24 74 34 25 6 7

 HT-0100 DIN69872-1988 RETENTION KNOB
Order NO. D D1 D2 M L L1 L2
LDD-30A(B) 13 9 13 M12 44 24 19
LDD-40A(B) 17 14 19 M16 54 26 20
LDD-45A(B) 21 17 23 M20 65 30 23
LDD-50A(B) 25 21 28 M24 74 34 25

HT-0101 MAS403-1982 RETENTION KNOB
OrderNO. D D1 D2 M L L1 L2 H H1 θ
LDB-P30T(θ) 12.5 7 11 M12 43 23 18 5 2.5 45º 60º 90º
LDB-P40T(θ) 17 10 15 M16 60 35 28 6 3 45º 60º 90º
LDB-P45T(θ) 21 14 19 M20 70 40 31 8 4 45º 60º 90º
LDB-P50T(θ) 25 17 23 M24 85 45 35 10 5 45º 60º 90º

HT-0102  JIS B6339   RETENTION  KNOB
Order No. D D1 D2 M L L1 L2 H H1
LDJ-30P 12.5 8 12 M12 43 23.4 18.4 5 3
LDJ-35P 12.5 11 15 M12 44 24 19 5 3
LDJ-40P 17 14 19 M16 54 29 23 7 3
LDJ-45P 21 17 23 M20 60 30 23 7 4
LDJ-50P 25 21 28 M24 74 34 25 7 5
LDJ-55P 31 27 36 M30 98 48 36 11 7

HT-0103  ISO/DIS7388/2-1984B   RETENTION  KNOB
Order No. D D1 D2 M L L1 L2 H H1
LD1-30B 13 9.3 13.3 M12 27 11.8 8.1 2.7 1.2
LD1-35B 17 12.95 18.95 M16 44.5 16.4 11.15 3.25 1.75
LD1-40B 21 16.3 24.05 M20 56 20.95 14.85 4.25 2.25
LD1-45B 25 19.6 29.1 M24 65.5 25.55 17.95 5.25 2.75

Когда нужно поменять штревель?

Постоянные большие нагрузки на растяжение вызывают усталость металла в месте захвата штревеля по линии малых радиусов, а также в резьбовой части. Обрыв штревеля во время работы станка может оказать очень затратные проблемы. Среднее время службы штревелей при умеренной частоте смены инструмента составляет около 6000 часов. При очень частой смене инструмента критическая усталость металла возникает быстрее.
