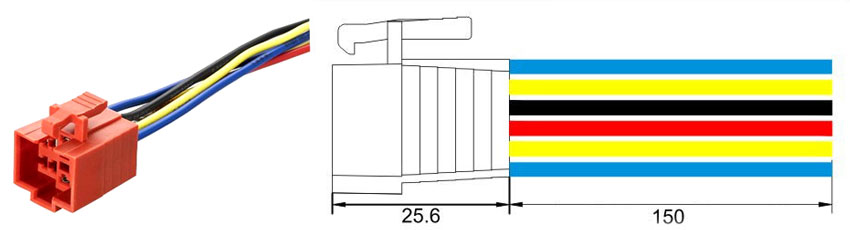

YJ GQ25B/30B коннектор

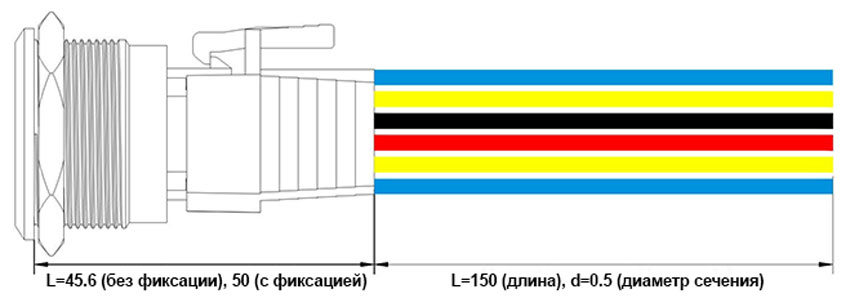

Разъемы или коннекторы для кнопок Yijia с диаметром посадки 25 и 30мм серии GQ25B и GQ30B применяются для коммутации кнопок без пайки.
Цвет проводов:
- Черный - питание подсветки
- Красный - питание подсветки
- Зеленый - общий выход (C)
- Синий - нормально открытый (NO)
- Желтый - нормально закрытый (NC)
- Для кнопки без подсветки - 3 провода
- Для кнопки с подсветкой - 5 проводов
