Световые барьеры безопасности

Безопасность персонала приобретает все большую важность в автоматизированных процессах. В тех местах, где машины выполняют операции с высокой степенью риска, важно соблюдение соответствующих норм здравоохранения и безопасности. Необходимо исключить различные травмы (порезы, переломы и удары), даже если оператор на мгновенье отвлечется.

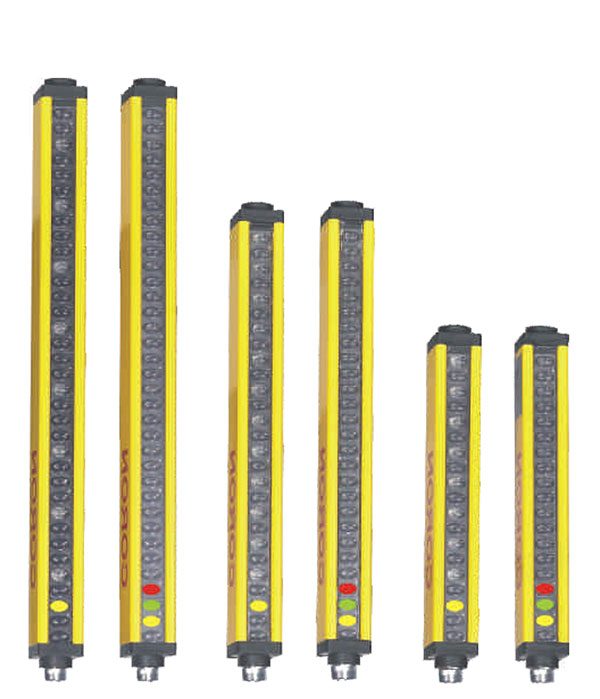

Световые барьеры безопасности Rock

Частота расположения источников света Тип Выход Расстояние обнаружения Расстояние между оптическими осями Количество оптических осей Ширина обнаружения, мм Мин. размер обнаружива-емого объекта
4см LGGM40-4N

N: NPN

P: PNP

J: Аналоговый выход

<=3м 40мм 4 120 Ø50мм
LGGM40-4J
LGGM40-6N 6 200
LGGM40-6J
LGGM40-8N 8 280
LGGM40-8J
LGGM40-10N 10 360
LGGM40-10J
LGGM40-12N 12 440
LGGM40-12J
LGGM40-16N 16 600
LGGM40-16J
LGGM40-20N 20 760
LGGM40-20J
LGGM40-24N 24 920
LGGM40-24J
2см LGGM20-4N

N: NPN

P: PNP

J: Аналоговый выход

<=3м 20мм 4 60 Ø30мм
LGGM20-4J
LGGM20-6N 6 100
LGGM20-6J
LGGM20-8N 8 140
LGGM20-8J
LGGM20-10N 10 190
LGGM20-10J
LGGM20-12N 12 220
LGGM20-12J
LGGM20-16N 16 300
LGGM20-16J
LGGM20-20N 20 380
LGGM20-20J
LGGM20-24N 24 460
LGGM20-24J

Многолучевые фотоэлектрические датчики создают защитное поле определённой высоты и ширины. В их основе лежит принцип работы датчиков с разделённым излучателем и приёмником. Защитное поле, создаваемое красными или инфракрасными модулированными лучами света, оценивается приёмным блоком или внешним блоком управления. Фотоэлектрические датчики безопасности часто характеризуются большим количеством лучей с небольшим расстоянием между ними, которое может составлять от 500 мм для двулучевой защиты и до 14 мм для защиты пальцев.
