T30U, ультразвуковые датчики, контроль расстояния до 2 м, аналоговый+дискретный или два бинарных выхода, режим управления насосом

Увеличить

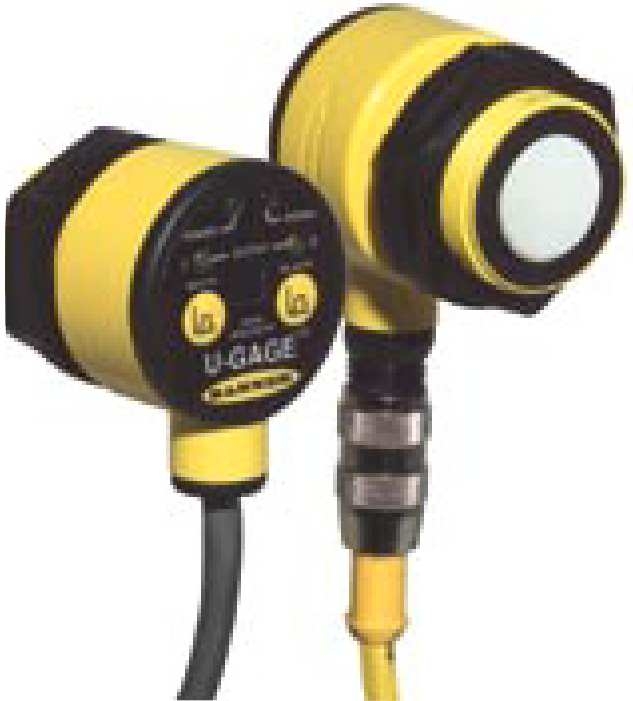

Рис.1

Увеличить

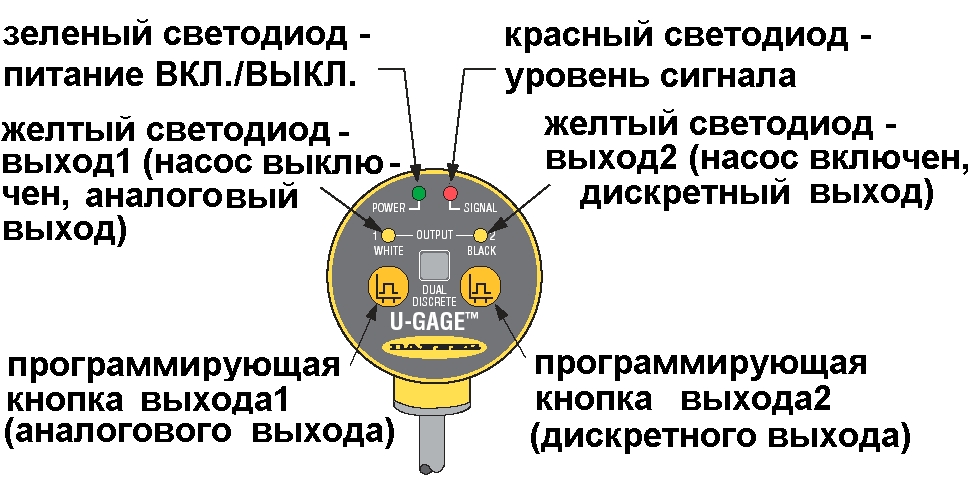

Рис.2
Увеличить

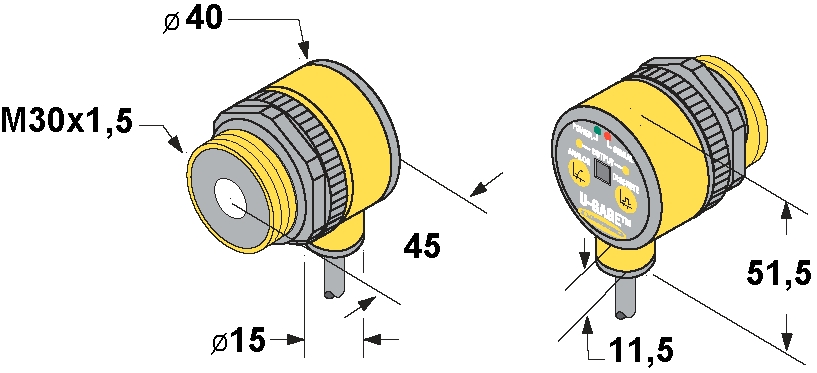

Габаритный чертёж (исполнение с кабелем)

Увеличить

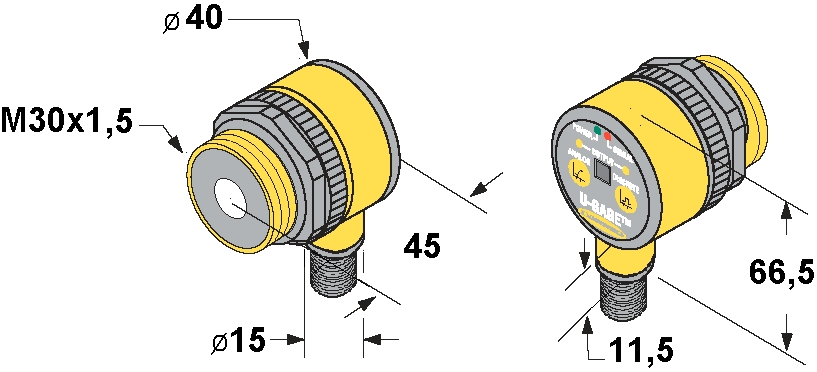

Габаритный чертёж (исполнение с разъёмом)

Рабочее расстояние

0,15 - 1 м для моделей с суффиксом "А"

0,30 - 2 м для моделей с суффиксом "Б"

Ультразвук

228 кГц для моделей с суффиксом "А"

128 кГц для моделей с суффиксом "Б"

Питание:
Ток 90 мА
Напряжение

12...24 В для моделей с дискретным выходом и токовым аналоговым выходом

15...24 В для моделей с потенциальным аналоговым выходом

Допустимая остаточная пульсация 10%
Защита от:
переполюсовки есть
перегрузки есть
перенапряжения есть
короткого замыкания есть
ложного срабатывания при включении есть
Выход дискретный:
Ток нагрузки < 100 мА
Ток утечки < 10 мкА
Падение напряжения

< 1,5 В

Гистерезис 2,5 мм
Время отклика

48 мс для моделей с суффиксом "А"

96 мс для моделей с суффиксом "Б"

Выход аналоговый (0...10 В или 4...20 мА):
Линейность + 0,5% от максимального рабочего расстояния
Разрешение + 25% от измеряемого расстояния
Время отклика усреднённое

48 мс для моделей с суффиксом "А"для моделей с суффиксом "А"

96 мс для моделей с суффиксом "Б"

Время отклика обновлённое

16 мс для моделей с суффиксом "А"

32 мс для моделей с суффиксом "Б"

Регулировка наклон характеристики
Общие свойства выходов:
Повторяемость + 25% от рабочего расстояния
Минимальный размер окна* 10 мм
Регулировка пределов рабочей зоны обучение с помощью кнопок или через вход удалённого программирования
Исполнение:
Материал корпуса термостойкий пластик
Класс защиты IP67
Диапазон рабочих температур -20...70 ºC

* - под "окном" в данном случае подразумевается расстояние между максимальным и минимальным значениями контролируемого уровня

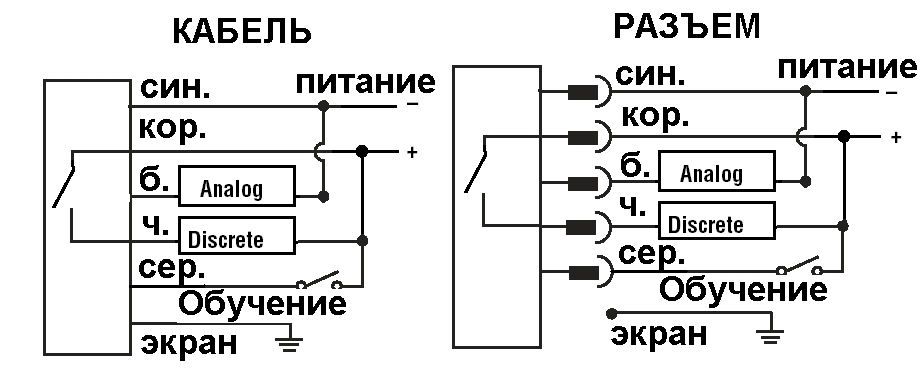

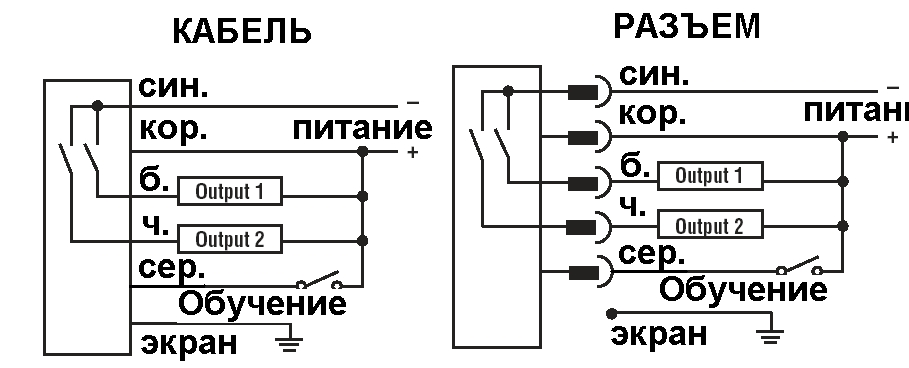

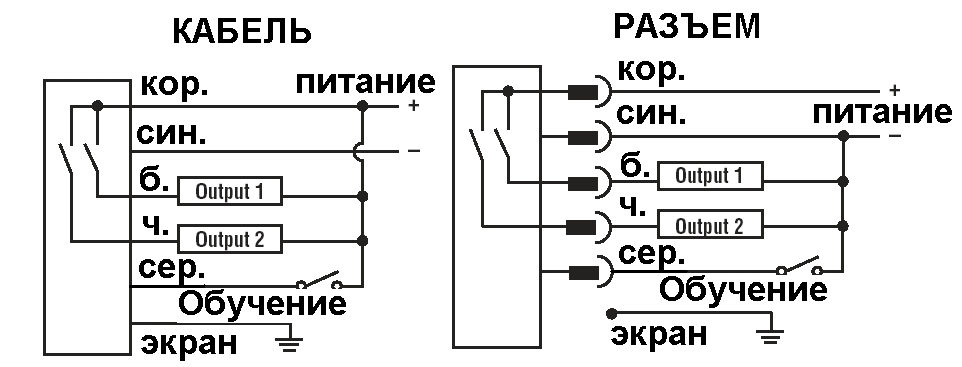

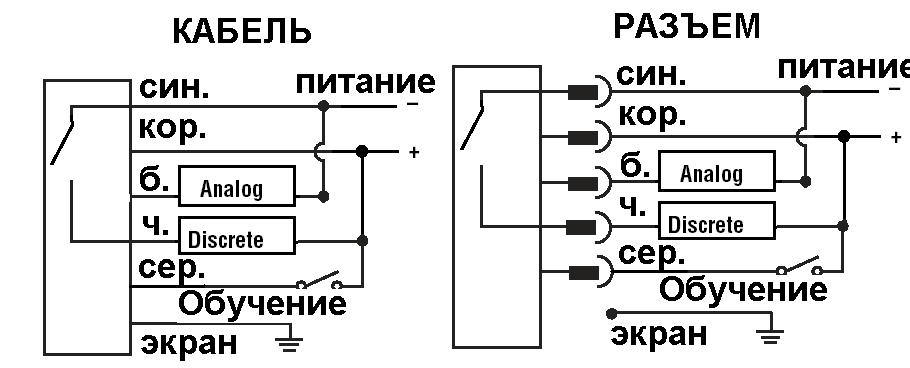

Увеличить
Схема 1

Увеличить
Схема 2

Увеличить
Схема 3

Увеличить
Схема 4

Код*) Код**) Тип Выходы Схема подключения
датчики с функцией управления насосом
56 891 56 892 T30UHNA 2 DC NPN 1
56 888 56 889 T30UHPA 2DC PNP 2
58 806 58 807 T30UHNB 2DC NPN 1
58 803 57 804 T30UHPB 2DC PNP 2
датчики с двумя дискретными выходами
55 547 55 548 T30UDNA 2 DC NPN 1
55 544 55 545 T30UDPA 2DC PNP 2
56 885 56 886 T30UDNB 2DC NPN 1
55 550 55 551 T30UDPB 2DC PNP 2
датчики с дискретным и аналоговым выходами
55 977 55 978 T30UINA DC NPN + 4...20 мА 3
55 983 55 984 T30UINB
55 974 55 975 T30UIPA DC PNP + 4...20 мА 4
55 980 55 981 T30UIPB
55 989 55 990 T30UUNA DC NPN + 0...10 В 3
55 995 55 996 T30UUNB
55 986 55 987 T30UUPA DC PNP + 0...10 В 4
55 992 55 993 T30UUPB
*) - соединение кабелем PVC 2 м, 5-типроводный
**) - исполнение с разъёмом М12х1, 5pin, при этом к типу добавляется «Q», например, T30UHNAQ

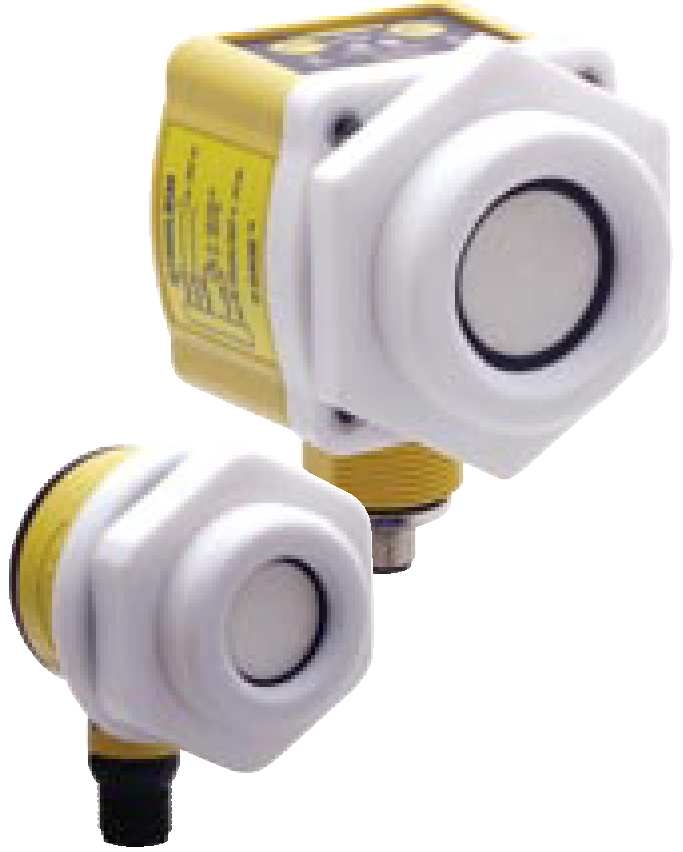

Рис. 1 - возможно исполнение для химической промышленности с тефлоновой защитой, при этом к типу добавляется «CRFV», например T30UHNA-CRFV
