Датчики линейного перемещения
для станков с ЧПУ
Датчики линейного перемещения HEIDENHAIN для систем ЧПУ имеют широкое применение. Они предназначены для использования на станках и установках с регулируемыми осями подачи, таких как, например, фрезерных, токарных и шлифовальных станках, обрабатывающих центрах и горизонтально-расточных станках. Хорошие динамические свойства датчиков линейного перемещения, их высокие скорости перемещения и ускорения позволяют применять их как на обычных высокодинамичных осях, так и с прямыми приводами.
Кроме этого HEIDENHAIN поставляет также датчики линейного перемещения для применения в следующих приложениях:
• станках без ЧПУ
• для штамповочных и гибочных прессов
• для производственного и автоматизированного оборудования
Датчики линейного перемещения Heidenhain | Попереч. сечение | Класс точности |
Длина измерения ML | Интерфейс | Период сигнала | Модель датчика Heidenhain |
---|---|---|---|---|---|---|
Абсолютное измерение положения • Стеклянная шкала |
±5 мкм ±3 мкм |
от 70 мм до 1240 мм с монтажной шиной или прижимными элементами: от 70 мм до 2040 мм |
EnDat 2.2 | - | LC 415 | |
EnDat 2.2 с ~1 VPP |
20мкм | LC 485 | ||||
DRIVE-CLiQ | - | LC 495 S | ||||
Fanuc αi | LC 495 F | |||||
Mitsubishi | ||||||
LC 495 M | ||||||
Инкрементальное измерение положения с повышенной повторяемостью • Стальная шкала • Мал. период сигнала |
±5 мкм ±3 мкм |
от 50 мм до 1220 мм | ~1 VPP | 4 мкм | LF 485 | |
Инкрементальное измерение длины • Стеклянная шкала |
±5 мкм ±3 мкм |
от 70 мм до 1240 мм с монтажной шиной: от 70 мм до 2040 мм |
~1 VPP | 20 мкм | LS 487 | |
TTL | - | LS 477 | ||||
Абсолютное измерение положения • Стеклянная шкала |
±5 мкм ±3 мкм |
от 140 мм до 4220 мм | EnDat 2.2 | LC 115 | ||
EnDat 2.2 с ~1 VPP |
- | LC 185 | ||||
DRIVE-CLiQ |
- | LC 195 S | ||||
Fanuc αi | LC 195 F | |||||
Mitsubishi | LC 195 M | |||||
Абсолютное измерение положения для больших длин измерения • Стальная шкала |
±5 мкм |
от 3240 мм до 28 040 мм | EnDat 2.2 | - | LC 211 | |
EnDat 2.2 с ~1 VPP |
40 мкм | LC 281 | ||||
Fanuc αi | - | LC 291 F | ||||
Mitsubishi | LC 291 M | |||||
Инкрементальное измерение положения с повышенной повторяемостью • Стальная шкала • Мал. период сигнала |
±3 мкм ±2 мкм |
от 140 мм до 3040 мм | ~1 VPP | 4 мкм | LF 185 | |
Инкрементальное измерение длины • Стеклянная шкала |
±5 мкм ±3 мкм |
от 140 мм до 3040 мм | ~1 VPP | 20 мкм | LS 187 | |
TTL | - | LS 177 | ||||
Инкрементальное измерение больших длин • Стальная шкала |
±5 мкм |
от 440 мм до 30 040 мм до ML 72 040 мм по запросу |
~1 VPP | 40 мкм | LB 382 |

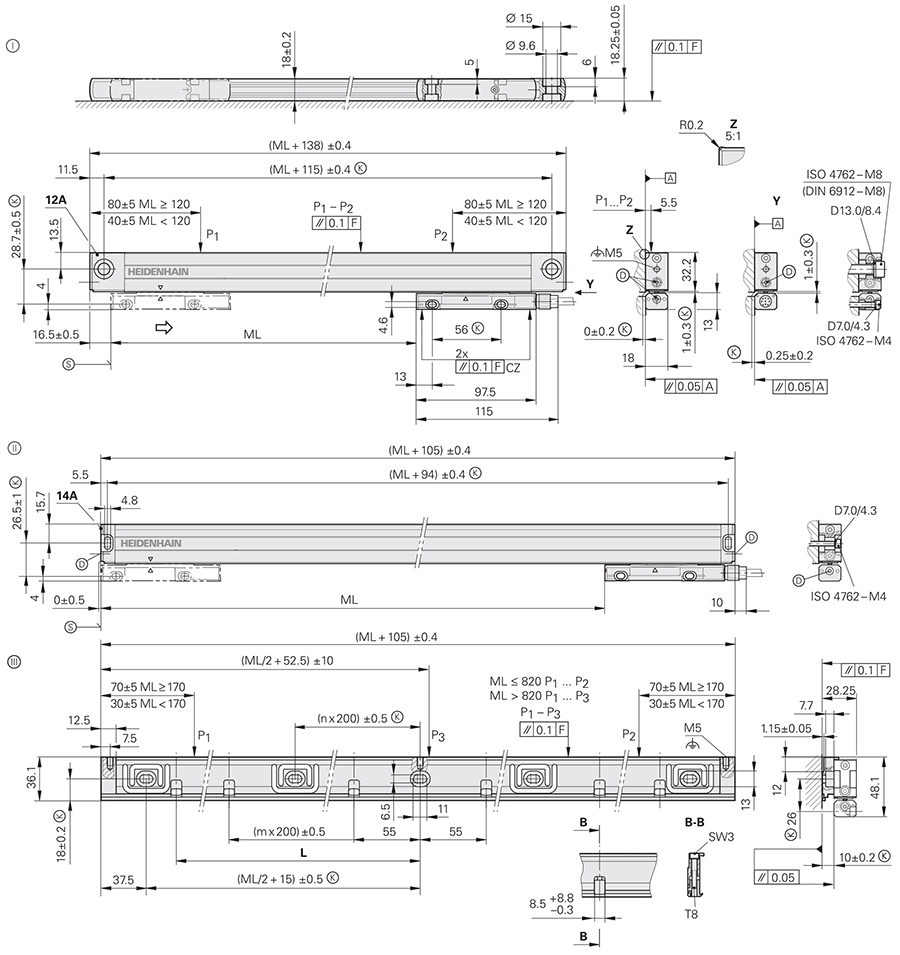

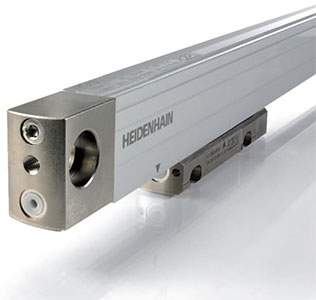

Серия LC 400
Закрытый датчик абсолютного линейного перемещения с мелким профилем
• Для ограниченного монтажного пространства
ML | 70 | 120 | 170 | 220 | 270 | 320 | 370 | 420 | 470 | 520 | 570 | 620 | 670 | 720 | 770 | 820 | 920 | 1020 | 1140 | 1240 | 1340 | 1440 | 1540 | 1640 | 1740 | 1840 | 2040 |
L | 37.5 | 55 | 75 | 100 | 115 | 140 | 175 | 200 | 225 | 250 | 275 | 300 | 325 | 350 | 375 | 400 | 450 | 500 | 555 | 610 | 655 | 710 | 760 | 810 | 855 | 910 | 1010 |
Технические характеристики | LC 415 (функциональная безопасность) | LC 415 | LC 485 | ||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Шкала Коэф. теплового расширения |
Стеклянная шкала DIADUR с абс. и инкрем. дорожкой, период делений 20 мкм
αтерм ≈ 8 x 10–6 K–1 (Вариант монтажа I/II); с монтажной шиной: αтерм ≈ 9 x 10–6 K–1 (вариант монтажа II) |
||||||||||||||||||||||||||||||
Класс точности | ±3 мкм, ±5 мкм | ||||||||||||||||||||||||||||||
Длина измерения ML* в мм |
Монтажная шина* или прижимные эл.* до ML 1240 по желанию, начиная с 1340 – обязательно
|
||||||||||||||||||||||||||||||
Функциональная для применения согласно |
• SIL-2 по EN 61508 • Категория 3, PL “d” по EN ISO 849-1:2008 |
- | |||||||||||||||||||||||||||||
PFH (вероятность отказа за час) | <=15 x 10–9 (до 6000 м над уровнем моря) | - | |||||||||||||||||||||||||||||
Безопасная позиция1) | Датчик: ±550 мкм (безоп. шаг изм. SM = 220 мкм) | - | |||||||||||||||||||||||||||||
Механическое соединение: Исключение ошибки потери механического соединения | |||||||||||||||||||||||||||||||
Интерфейс | EnDat 2.2 | ||||||||||||||||||||||||||||||
Обозначение для заказа | EnDat22 | EnDat02 | |||||||||||||||||||||||||||||
Дискретность измерения при ± 3 мкм при ± 5 мкм |
0,001 мкм 0,010 мкм |
0,005 мкм 0,010 мкм |
|||||||||||||||||||||||||||||
Такт. част. (вр. вычисл. tcal) |
≤16 МГц (≤ 5 мкс) | ≤2 МГц (≤5 мкс) | |||||||||||||||||||||||||||||
Инкрементальные сигналы | - |
~1 VPP (20 мкм) |
|||||||||||||||||||||||||||||
Частота среза –3 dB | - | ≤150 кГц | |||||||||||||||||||||||||||||
strong>Электрическое подключение | через отдельный кабель (1 м/3 м/6 м/9 м), подключается к считывающей головке | ||||||||||||||||||||||||||||||
Длина кабеля | ≤100 м2) | ≤150 м2) | |||||||||||||||||||||||||||||
Электропитание | DC от 3,6 В до 14 В | ||||||||||||||||||||||||||||||
Потребл. мощность (макс.) | 3,6 В:≤1,1 Вт; 14 В: <=1,3 Вт | ||||||||||||||||||||||||||||||
Скорость перемещения | ≤180 м/мин. (макс. ускорение в направлении измерения ≤100 м/с2) | ||||||||||||||||||||||||||||||
Мин. усилие перемещения | ≤5 Н | ||||||||||||||||||||||||||||||
Вибрация от 55 Гц до 2000 Гц при воздействии на Удар 11мс |
Считывающую головку:≤200 м/с2 (EN 60 068-2-6) Корпус без монтажной шины:≤100 м/с2 (EN 60068-2-6) Корпус с монтажной шиной, вывод кабеля вправо: ≤150 м/с2, влево: ≤100 м/с2 (EN 60068-2-6) ≤300 м/с2 (EN 60068-2-27) |
||||||||||||||||||||||||||||||
Температура эксплуатации | от 0 °C до 50 °C | ||||||||||||||||||||||||||||||
Степень защиты EN 60 5293 | IP53 при установке согласно указаниям в каталоге; IP64 при подключении сжатого воздуха | ||||||||||||||||||||||||||||||
Масса | Датчик: 0,2 кг + 0,5 кг/м длины; Монтажная шина: 0,9 кг/м |
* укажите, пожалуйста, при заказе
1) при сравнении позиции в обрабатывающей электронике могут возникать дополнительные допуски (свяжитесь с производителем обраб. электроники)
2) большие длины кабеля по запросу
3) при использовании LC должна быть защищена от проникновения твёрдых частиц и жидкостей
Технические характеристики | LC 495 S (функциональная безопасность) | LC 495 S | LC 495 F | LC 495 M | |||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Шкала Коэф. теплового расширения |
Стеклянная шкала DIADUR с абс. и инкрем. дорожкой, период делений 20 мкм
αтерм ≈ 8 x 10–6 K–1 (Вариант монтажа I/II); с монтажной шиной: αтерм ≈ 9 x 10–6 K–1 (вариант монтажа II) |
||||||||||||||||||||||||||||||||
Класс точности | ±3 мкм, ±5 мкм | ||||||||||||||||||||||||||||||||
Длина измерения ML* в мм |
Монтажная шина* или прижимные элементы* до ML 1240 по желанию, начиная с 1340 – обязательно
|
||||||||||||||||||||||||||||||||
Функциональная для применения согласно |
• SIL-2 по EN 61508 • Категория 3, PL “d” по EN ISO 849-1:2008 |
- | |||||||||||||||||||||||||||||||
PFH (вероятность отказа за час) | <=15 x 10–9 (до 6000 м над уровнем моря) | - | |||||||||||||||||||||||||||||||
Безопасная позиция1) | Датчик: ±550 мкм (различимый в отношении безопасности шаг измерения SM = 220 мкм) | - | |||||||||||||||||||||||||||||||
Механическое соединение: Исключение ошибки потери механического соединения корпуса и его считывающей головки | |||||||||||||||||||||||||||||||||
Интерфейс | DRIVE-CLiQ | Fanuc Serial Interface/αi Interface | Mitsubishi high speed interface | ||||||||||||||||||||||||||||||
Обозначение для заказа | DQ01 | Fanuc05 | Mit03-04 | ||||||||||||||||||||||||||||||
Дискретность измерения при ± 3 мкм при ± 5 мкм |
0,001 мкм 0,010 мкм |
αi Interface/α Interface 0,00125 мкм/0,010 мкм 0,0125 мкм/0,050 мкм |
0,001 мкм 0,010 мкм |
||||||||||||||||||||||||||||||
Такт. част. (вр. вычисл. tcal) |
- | ||||||||||||||||||||||||||||||||
Электрическое подключение | через отдельный кабель (1 м/3 м/6 м/9 м), подключается к считывающей головке | ||||||||||||||||||||||||||||||||
Длина кабеля | ≤30 м2) | ≤50 м | ≤30 м | ||||||||||||||||||||||||||||||
Электропитание | DC от 10 В до 28.8 В | DC от 3,6 В до 14 В | |||||||||||||||||||||||||||||||
Потребл. мощность (макс.) | 10 В: ≤1,5 Вт; 28.8 В: <=1,7 Вт | 3,6 В: ≤1,1 Вт; 14 В: ≤1,3 Вт | |||||||||||||||||||||||||||||||
Скорость перемещения | ≤180 м/мин. (макс. ускорение в направлении измерения ≤100 м/с2) | ||||||||||||||||||||||||||||||||
Сила подачи | ≤5 Н | ||||||||||||||||||||||||||||||||
Вибрация от 55 Гц до 2000 Гц при воздействии на Удар 11мс |
Считывающую головку: ≤200 м/с2 (EN 60 068-2-6) Корпус без монтажной шины: ≤100 м/с2 (EN 60068-2-6) Корпус с монтажной шиной, вывод кабеля вправо: ≤150 м/с2, влево: ≤100 м/с2 (EN 60068-2-6) ≤300 м/с2 (EN 60068-2-27) |
||||||||||||||||||||||||||||||||
Температура эксплуатации | от 0 °C до 50 °C | ||||||||||||||||||||||||||||||||
Степень защиты EN 60 5293 | IP53 при установке согласно указаниям в каталоге; IP64 при подключении сжатого воздуха | ||||||||||||||||||||||||||||||||
Масса | Датчик: 0,2 кг + 0,5 кг/м длины; Монтажная шина: 0,9 кг/м |
* укажите, пожалуйста, при заказе
1) при сравнении позиции в обрабатывающей электронике могут возникать дополнительные допуски (свяжитесь с производителем обраб. электроники)
2) большие длины кабеля по запросу
3) при использовании LC должна быть защищена от проникновения твёрдых частиц и жидкостей

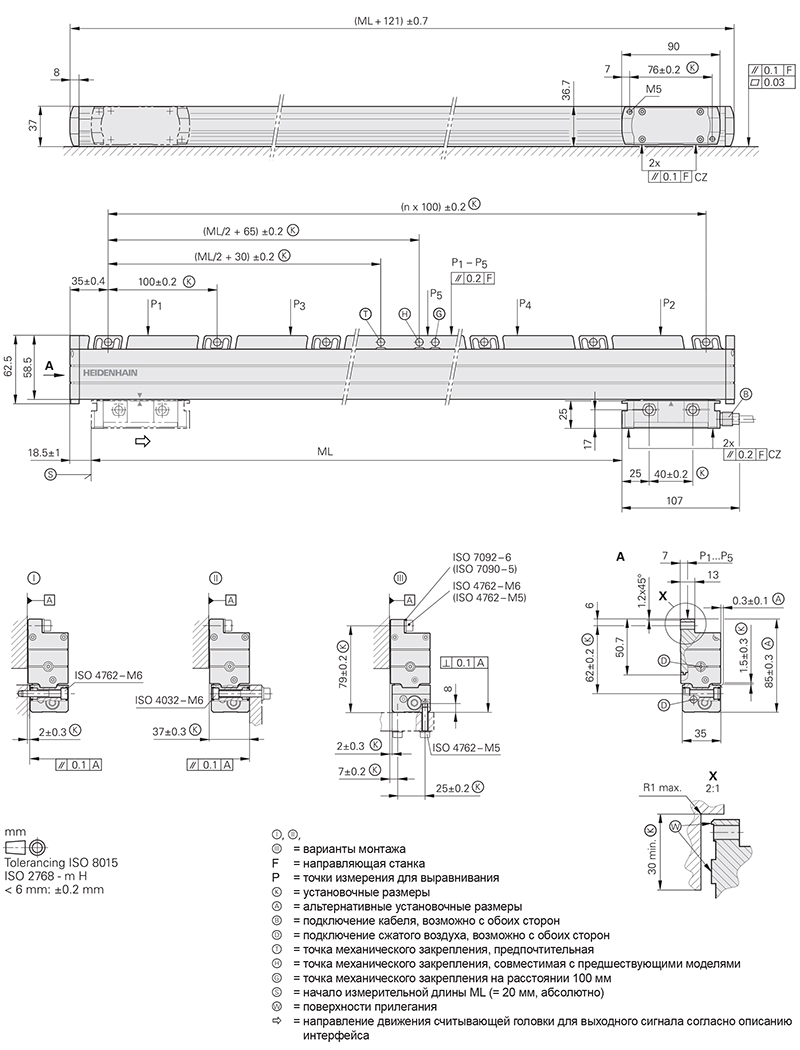

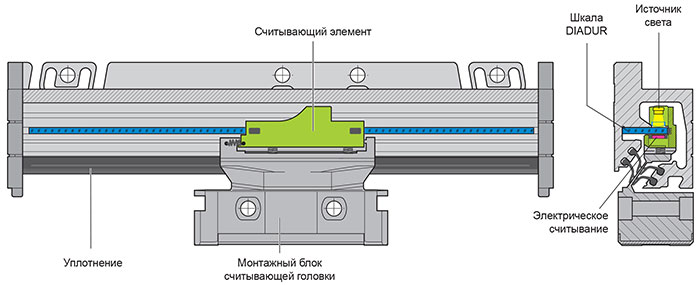

Серия LC 100
Абсолютный закрытый датчик линейного перемещения с крупным профилем
• Высокая виброустойчивость
• Возможность монтажа в лежачем положении
• Высокая надёжность, благодаря двойному уплотнению
Технические характеристики | LC 115 (функциональная безопасность) | LC 115 | LC 185 | ||||||||||||||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Шкала Коэф. теплового расширения |
Стеклянная шкала DIADUR с абс. и инкрем. дорожкой, период делений 20 мкм
αтерм ≈ 8 x 10–6 K–1 |
||||||||||||||||||||||||||||||||||||||||||||
Класс точности | ±3 мкм до 3040 мм, ±5 мкм | ||||||||||||||||||||||||||||||||||||||||||||
Длина измерения ML* в мм |
|
||||||||||||||||||||||||||||||||||||||||||||
Функциональная для применения согласно |
• SIL-2 по EN 61508 • Категория 3, PL “d” по EN ISO 849-1:2008 |
- | |||||||||||||||||||||||||||||||||||||||||||
PFH (вероятность отказа за час) |
<=15 x 10–9; ML> 3040 мм: 25x10-9 (до 6000 м над уровнем моря) |
- | |||||||||||||||||||||||||||||||||||||||||||
Безопасная позиция1) |
Датчик: ±550 мкм ML> 3040 мм: ±2050 мкм (безоп. шаг изм. SM = 220 мкм) |
- | |||||||||||||||||||||||||||||||||||||||||||
Механическое соединение: Исключение ошибки потери механического соединения | |||||||||||||||||||||||||||||||||||||||||||||
Интерфейс | EnDat 2.2 | ||||||||||||||||||||||||||||||||||||||||||||
Обозначение для заказа | EnDat22 | EnDat02 | |||||||||||||||||||||||||||||||||||||||||||
Дискретность измерения при ± 3 мкм при ± 5 мкм |
0,001 мкм 0,010 мкм |
0,005 мкм 0,010 мкм |
|||||||||||||||||||||||||||||||||||||||||||
Такт. част. (вр. вычисл. tcal) |
≤16 МГц (≤ 5 мкс) | ≤2 МГц (≤5 мкс) | |||||||||||||||||||||||||||||||||||||||||||
Инкрементальные сигналы | - |
~1 VPP (20 мкм) |
|||||||||||||||||||||||||||||||||||||||||||
Частота среза –3 dB | - |
≥150 кГц |
|||||||||||||||||||||||||||||||||||||||||||
Электрическое подключение | через отдельный кабель (1 м/3 м/6 м/9 м), может быть подключен с любой стороны | ||||||||||||||||||||||||||||||||||||||||||||
Длина кабеля | ≤100 м2) | ≤150 м2) | |||||||||||||||||||||||||||||||||||||||||||
Электропитание | DC от 3,6 В до 14 В | ||||||||||||||||||||||||||||||||||||||||||||
Потребл. мощность (макс.) | 3,6 В: ≤1,1 Вт; 14 В: ≤1,3 Вт | ||||||||||||||||||||||||||||||||||||||||||||
Скорость перемещения |
