SU, ультразвуковые датчики, контроль расстояния до 6 м, выход 0-20мА, 0-10В или э/м реле

Рабочее расстояние 500...6 000 мм
Минимальный размер объекта 0,1 м² на каждые 3 м рабочего расстояния
Время отклика 100 мс
Материал корпуса пластик
Класс защиты IP50
Диапазон рабочих температур 0...50 °C

Датчики с аналоговыми выходами*

Код Тип Питание Регулировка Выходы Габаритный чертёж, рис. Схема подключения
37 805 00 SU923QD 18...30 В DC, 5 ВА размера окна** двумя 15-тиоборотными потенциометрами 0...10 В DC (потенциальный); мин. сопротивление нагрузки 500 Ω
0...20 мА DC (токовый); макс. сопротивление нагрузки 200 Ω
1 1
37 914 00 SUA923QD 105...130 В AC, 5 ВА 1 1
37 877 00 SUB923QD 210...260 В AC, 5 ВА 1 1

Датчики с выходом SPDT***

электромеханическое реле (механический ресурс 10 000 000 операций)

Код Тип Питание Регулировка Выходы Габаритный чертёж, рис. Схема подключения
30 270 24 SU925QD-24 18...30 В DC, 4 ВА размера расстояния 15-тиоборотным потенциометром Мощность: 150 Вт
Макс. напряжение: 250 В AC или 30 В DC
Макс. ток: 5 А
Мин. нагрузка: 5 В DC или 100 мА
Гистерезис: 5% от рабочего расстояния
2 2
30 270 24 SUA925QD 105...130 В AC, 6 ВА 2 3
37 877 00 SUB925QD 210...260 В AC, 6 ВА 2 3

* - оба выхода могут работать в режимах: "positive slope" - выходное напряжение увеличивается с увеличением расстояния; "negative slope" - выходное напряжение увеличивается с уменьшением расстояния
** - в данном случае под окном подразумевается расстояние между максимальным и минимальным значениями контролируемого уровня
*** - Single-Pole Double-Throw (переключающий контакт)

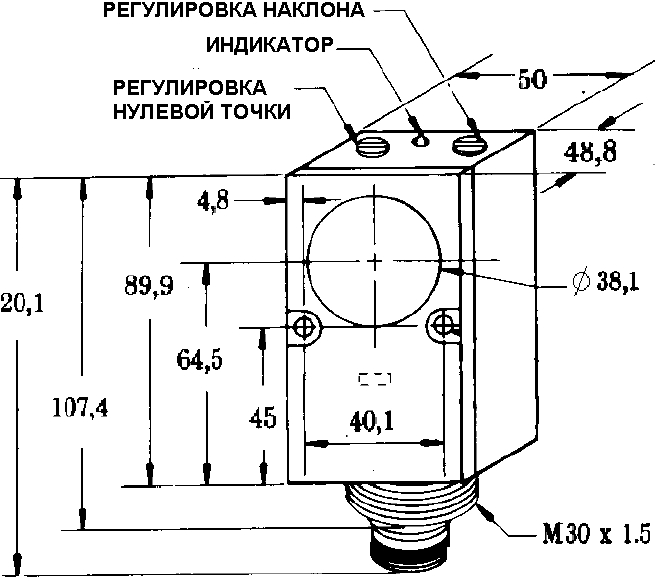

УвеличитьУвеличить

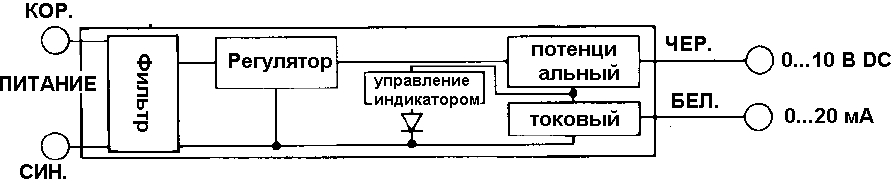

Схема 1
Увеличить

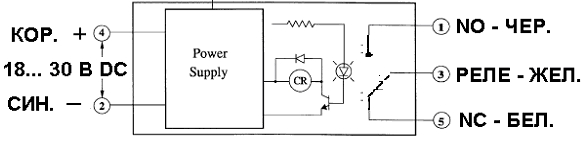

Схема 2
Увеличить

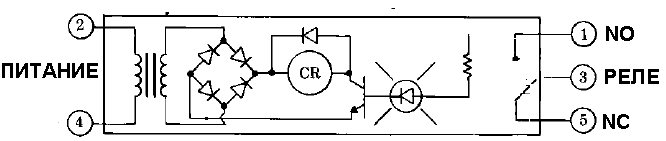

Схема 3
Увеличить

No - Normally Open - нормально разомкнутый

NC - Normally Closed - нормально замкнутый
