QT50U, ультразвуковые датчики, контроль расстояния до 8 м, 2 бинарных выхода, режим управления насосом

Увеличить
Увеличить

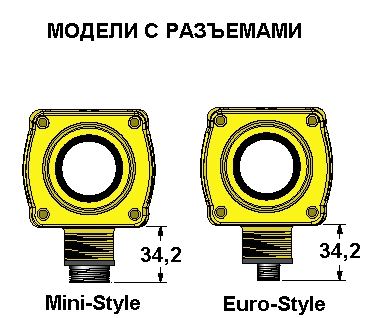

Габаритный чертёж

Увеличить

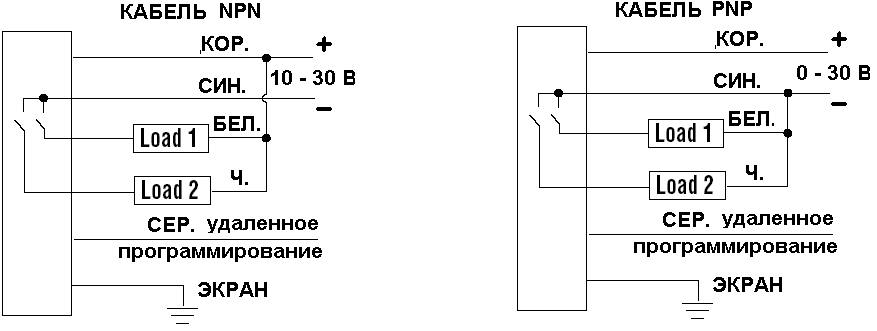

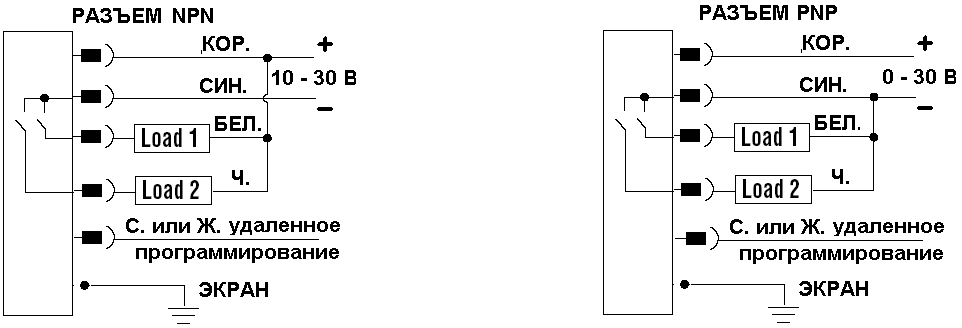

Схема подключения

Увеличить

Рабочее расстояние 200...8 000 мм
Питание:
Ток < 100 мА
Напряжение 10...30 В
Допустимая остаточная пульсация 10%
Задержка при включении 1,5 с
Ультразвук:
Частота сигнала 75 кГц
Длительность импульса 96 мс
Защита от:
короткого замыкания

есть

Выходы: PNP/NPN
Время отклика от 1 мс до 1600 мс
Разрешение 1 мм
Температурный дрейф (% от расстояния на ºC)

0,2% (нет компенсации)

0,02% (есть компенсация)

Гистерезис

5 мм

Мин. расстояние между макс. и мин. значениями контролируемого уровня

20 мм

Регулировка расстояния между макс. и мин. значениями контролируемого уровня

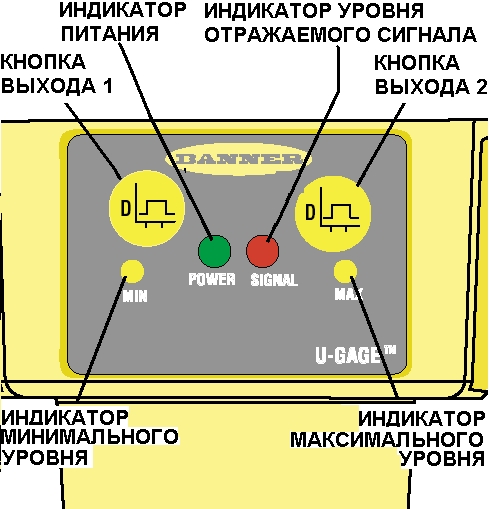

Обучение с помощью кнопок или через вход удалённого программирования

Ток нагрузки

< 150 мА

Ток утечки

< 5 мкА

Остаточное наряжение (NPN)

< 200 мВ при 10 мА

Остаточное наряжение (PNP)

< 650 мВ при 150 мА

Материал:
корпуса пластик
приёмо-передатчика керамика/эпоксидный композит
Класс защиты IP67
Диапазон рабочих температур -20...70 ºC
Код Тип Выход Соединение
30 027 22 QT50UDB

NPN/PNP
(по выбору пользователя)

5-типроводный кабель, 2 м
30 027 23 QT50UDBQ 5-типиновый разъём Mini-Style
30 027 24 QT50UDBQ6 5-типиновый разъём Euro-Style
УвеличитьУвеличить

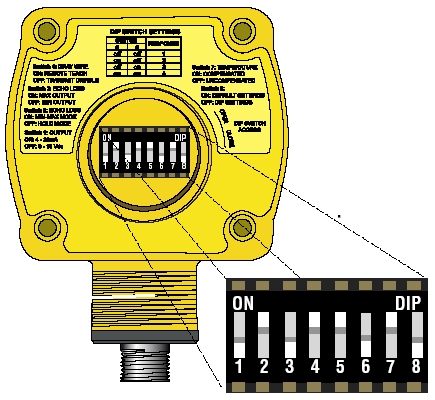

Настройка параметров датчика с помощью переключателей:
1

On - оба выхода PNP

Off* - оба выхода NPN

5
и
6
Время отклика (100 мс / цикл)
2

Переключение режимов

On - режим HIGH/LOW - режим управления насосом (контроль заполнения)

Off* - режим ON/OFF - выход включён при наличии объекта

5 6
1 цикл Off Off
4 цикла On Off
8 циклов Off On
16 циклов On On
3

Режим ON/OFF:

On* - выход нормально разомкнутый (выход срабатывает, когда объект находится в контролируемой зоне)

Off - выход нормально замкнутый (выход срабатывает при отсутствии объекта)

7

On* - есть температурная компенсация

Off - нет температурной компенсации

4

On* - удалённое управление обучением

Off - управление излучением датчика

8

On - только для фабричной калибровки!!!

Off* - пользователю разрешено изменение настроек с помощью переключателей

* - изначально установлены производителем

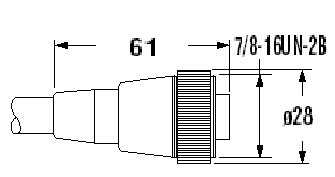

Тип Кабель Чертёж
Mini-Style MBCC2-506 2 м Увеличить
MBCC2-506 4 м
MBCC2-506 9 м
Euro-Style MQDEC2-506 2 м Увеличить
MQDEC2-515 5 м
MQDEC2-530 9 м
MQDEC2-506RA 2 м Увеличить
MQDEC2-515RA 5 м
MQDEC2-530RA 9 м
