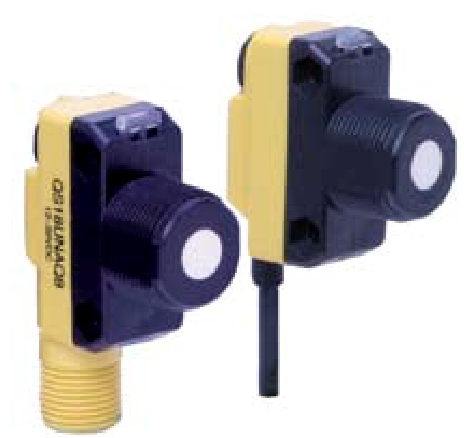

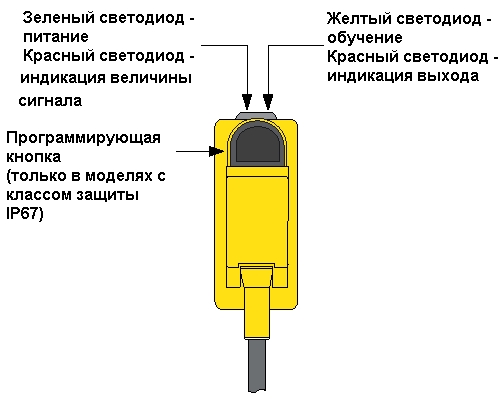

QS18U, ультразвуковые датчики, миниатюрные датчики, контроль расстояния до 500 мм, дискретный выход

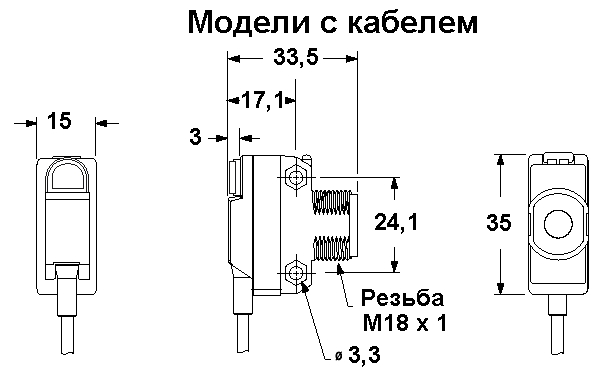

Габаритный чертёж
|
| Рабочее расстояние |
50...500 мм |
| Питание: |
| Ток |
< 25 мА |
| Напряжение |
12...30 В |
| Задержка при включении |
300 мс |
| Ультразвук: |
| Частота сигнала |
300 кГц |
| Длительность импульса |
7,5 мс |
| Защита от: |
| переполюсовки |
есть |
| перегрузки |
есть |
| короткого замыкания |
есть |
| Выходы: NPN или PNP* |
| Температурный дрейф в моделях с негерметичным корпусом |
+ 0,05% на ºC
в диапазоне -20...50 ºC
+ 0,1% на ºC
в диапазоне 50...60 ºC |
| Температурный дрейф в моделях с герметичным корпусом |
+ 0,05% на ºC
в диапазоне 0...60 ºC
+ 0,1% на ºC
в диапазоне -20...0 ºC |
| Повторяемость |
0,7 мм |
| Минимальный размер окна** |
5 мм |
| Гистерезис |
1,4 мм |
| Регулировка размера окна** |
обучение с помощью кнопок или через вход удалённого программирования** |
| Минимальное сопротивление нагрузки |
2,5 к Ω |
| Материал: |
| корпуса |
пластик |
| Класс защиты |
IP67 или IP68* |
| Диапазон рабочих температур |
-20...60 ºC |
|
* - в зависимости от модели
** - в данном случае под окном подразумевается рсстояние между максимальным и минимальным значениями контролируемого уровня |
|
| Возможные варианты разъёмов: |
| Тип |
Выход |
Регулировка размера окна |
Класс защиты |
Схема подключения |
| QS18UNA |
NPN |
кнопки или вход удалённого программирования |
IP67 |
1 |
| QS18UPA |
PNP |
2 |
| QS18UNAE |
NPN |
вход удалённого программирования |
IP68 |
1 |
| QS18UPAE |
PNP |
2 |

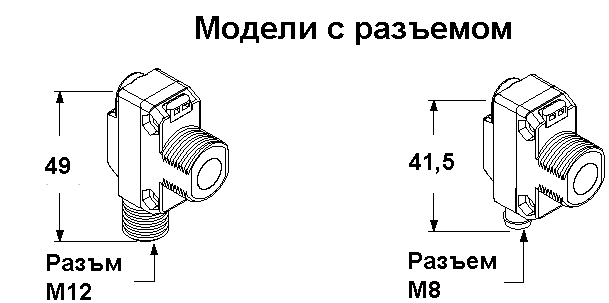

* - соединение кабелем PVC 2 м, 5-типроводный, возможно исполнение с разъёмом М12, при этом к типу добавляется "Q8", например, QS18UNAQ8, или исполнение с разъёмом М8, при этом к типу добавляется "Q7", например, QS18UNAQ7
|
| Схемы подключения: |

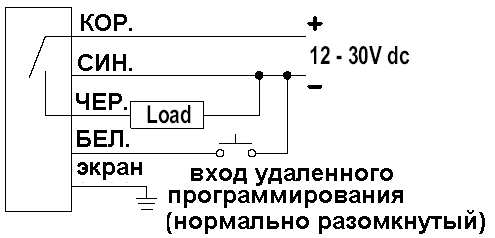

Схема 1 |

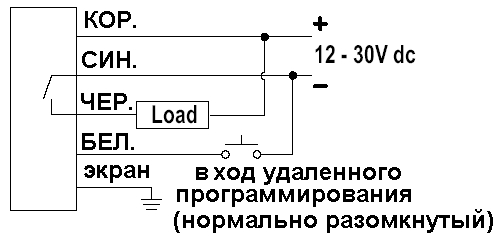

Схема 2 |
|
|
