GSU, Щелевые датчики контроля этикетки

Ультразвуковой датчик контроля этикеток GSU серия Ультразвуковой датчик для контроля этикеток, в том числе и из прозрачных материалов, нечувствительный к металлизации:
  • простая настройка (обучение с помощью программирующих кнопок или входа удаленного программирования)
  • прочный металлический корпус
  • минимальная ширина зазора между этикетками на ленте 2мм
Питание:
Напряжение 10…30В DC
Допустимая остаточная пульсация ≤ 15%
Потребляемый ток ≤ 40 мA
Защита от:
переполюсовки есть
короткого замыкания есть
Выход NPN/PNP транзистор:
Ток нагрузки

2х100 мA

Корпус:
Материал алюминий
Класс защиты IP 62
Рабочая температура 5…50 °С
Температура хранения -40…70 °С
Соединение

разъем М8, или разъем М12, или кабель

Увеличить Увеличить

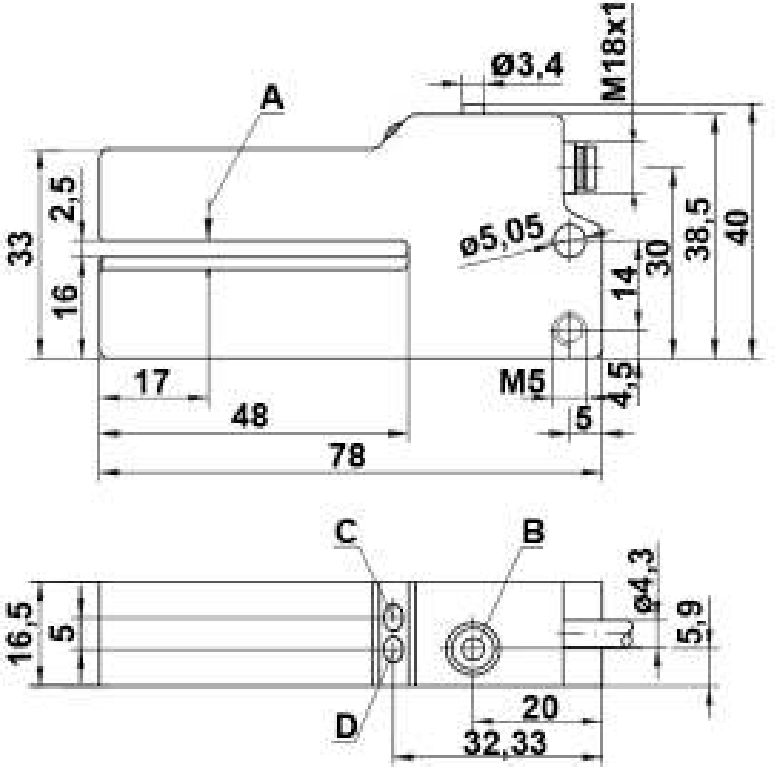

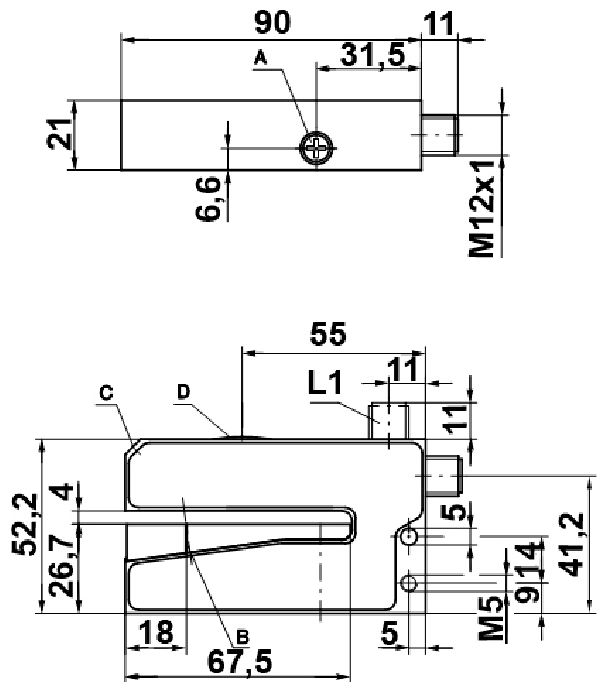

B - указатель положения чувствительного элемента датчика
C - индикаторы
D - кнопка программирования (обучения)


A - указатель положения чувствительного элемента датчика
B - кнопка программирования(отсутствует в модели GSU 06/24D.1-2S8)
C - индикатор программирования(отсутствует в модели GSU 06/24D.1-2S8)
D - индикатор выхода

Рис 1

Рис 2

Код Тип Ширина х длина
щели, мм
Максималь-ная
скорость ленты,
м/мин
Соединение Схема
подклю-чения
Габаритный
чертёж, рис.
Light operate1
500 39638 GSU 06/24-2-S8 2.5х48 ≤120 Разъем М8 1 1
500 40191 GSU 06/24-2 2.5х48 ≤120 Кабель 2м 4 1
500 61406 GSU 14/24 L 4х67 ≤180 Разъем М12 4 2
500 36 972 GSU 14/24 L.1 4х67 ≤180 Разъем М12 4 2
Dark operate2
500 40190 GSU 06/24D-2-S8 2.5х48 ≤120 Разъем М8 2 1
501 02921 GSU 06/4D.3-S8 2.5х48 ≤120 Разъем М8 3 1
500 40192 GSU 06/24D-2 2.5х48 ≤120 Кабель 2м 5 1
501 40192 GSU 06/24D.1-2-S8 2.5х48 ≤120 Разъем М8 2 1
500 37974 GSU 14/24 DL 4х67 ≤180 Разъем М12 5 2
1Выход датчика срабатывает на зазор между этикетками.
2Выход датчика выключается на зазоре между этикетками.
Увеличить

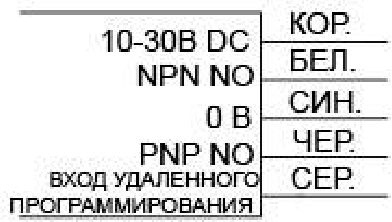

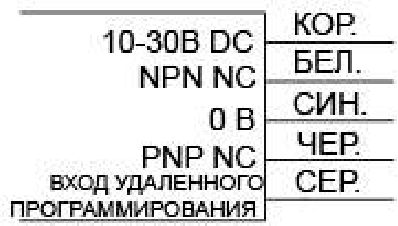

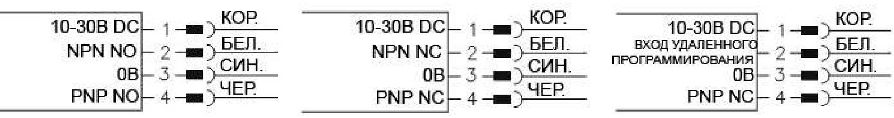

Схема подключеня 1 Схема подключеня 2 Схема подключеня 3
Увеличить Увеличить
Схема подключеня 4 Схема подключеня 5
